人教版 (2019)選擇性必修 第一冊5 實驗：用單擺測量重力加速度精品課件ppt

這是一份人教版 (2019)選擇性必修 第一冊5 實驗：用單擺測量重力加速度精品課件ppt，文件包含人教版高中物理選擇性必修1第2章第5節用單擺測量重力加速度課件ppt、人教版高中物理選擇性必修1第2章第5節用單擺測量重力加速度教學設計doc等2份課件配套教學資源，其中PPT共31頁， 歡迎下載使用。
實驗：用單擺測量重力加速度
第5章 第5節
人教版高中物理選擇性必修1
板書設計
作業布置
拓展提高
課堂總結

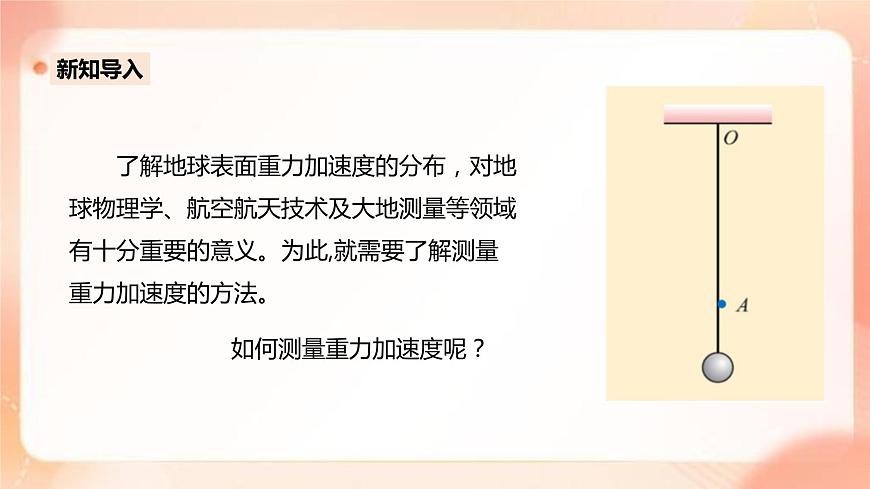

了解地球表面重力加速度的分布，對地球物理學、航空航天技術及大地測量等領域有十分重要的意義。為此,就需要了解測量重力加速度的方法。
如何測量重力加速度呢？
新知導入

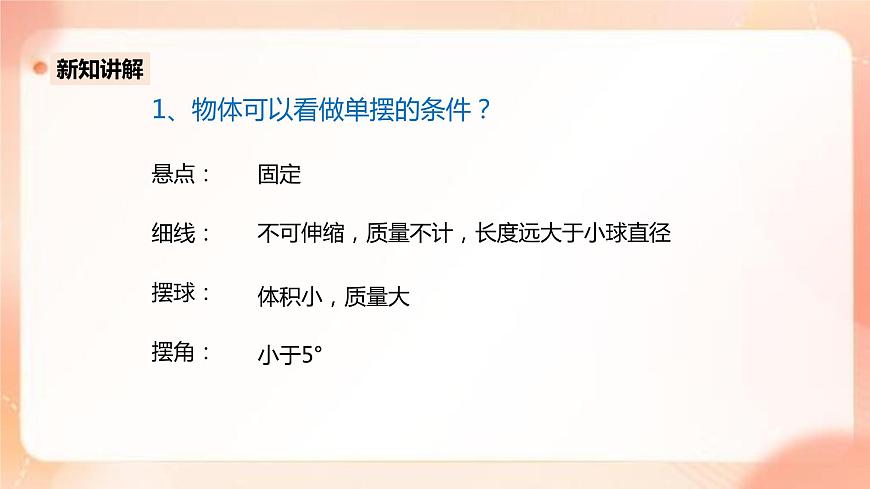

1、物體可以看做單擺的條件？
懸點：
不可伸縮，質量不計，長度遠大于小球直徑
固定
細線：
擺球：
體積小，質量大
擺角：
小于5°
新知講解
得
只要測出單擺的擺長L和振動周期T，就可以求出當?shù)氐闹亓铀俣萭的值。
單擺做簡諧運動時，其周期為：

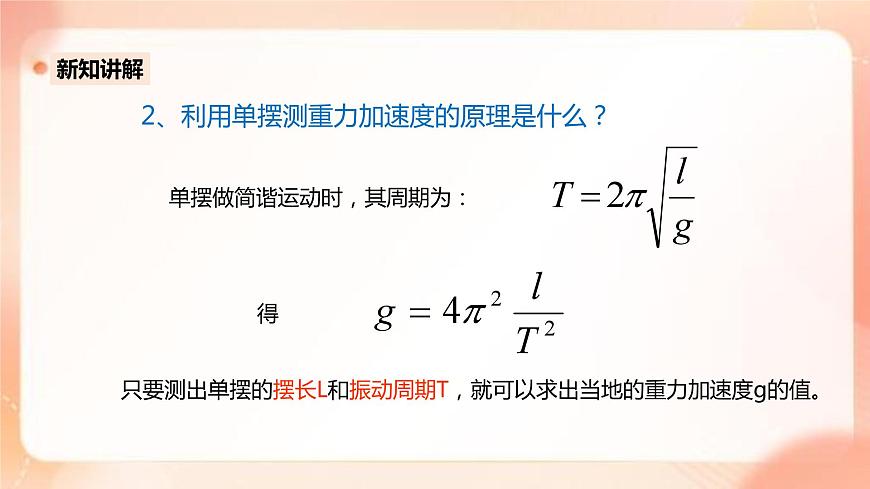

2、利用單擺測重力加速度的原理是什么？
新知講解

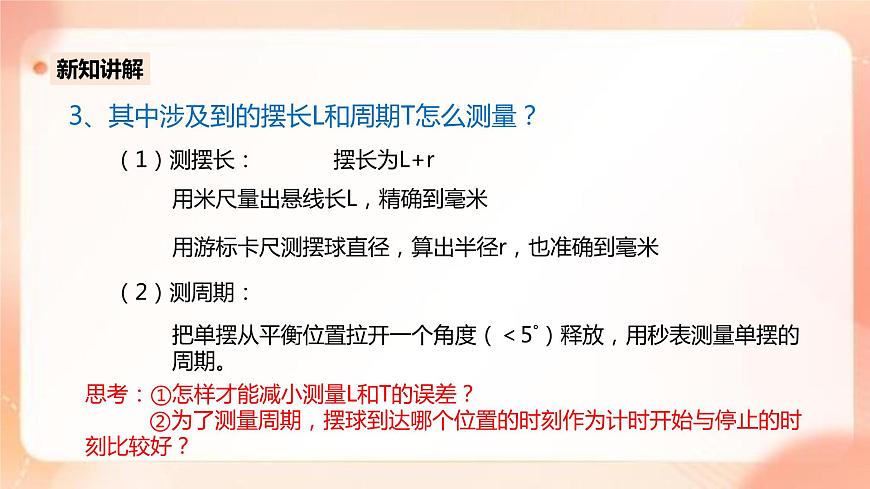

3、其中涉及到的擺長L和周期T怎么測量？
（1）測擺長：
用米尺量出懸線長L，精確到毫米
用游標卡尺測擺球直徑，算出半徑r，也準確到毫米
擺長為L(zhǎng)+r
（2）測周期：
把單擺從平衡位置拉開一個角度（＜5°）釋放，用秒表測量單擺的周期。
思考：①怎樣才能減小測量L和T的誤差？ ②為了測量周期，擺球到達哪個位置的時刻作為計時開始與停止的時刻比較好？
新知講解
用秒表測量單擺完成30次全振動（或50次）所用的時間t，求出完成一次全振動所需要的時間，這個平均時間就是單擺的周期。
T= t / n
應以擺球經平衡位置計時開始與停止時刻
若經過平衡位置的次數為n次，周期應為多少？
新知講解

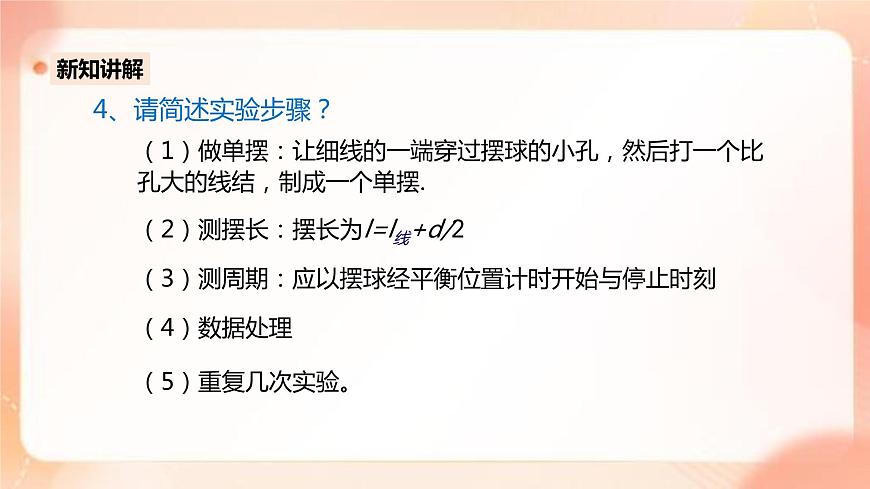

4、請簡述實驗步驟？
（1）做單擺：讓細線的一端穿過擺球的小孔，然后打一個比孔大的線結，制成一個單擺.
（2）測擺長：擺長為l=l線+d/2
（3）測周期：應以擺球經平衡位置計時開始與停止時刻
（4）數據處理
（5）重復幾次實驗。
新知講解
實驗步驟
（1）做單擺：取約1米長的線繩栓位小鋼球，然后固定在桌邊的鐵架臺上。
×
新知講解
（2）測擺長：
擺長為L(zhǎng)+r
新知講解
（3）測周期：把單擺從平衡位置拉開一個角度（＜5o）放開它。用秒表測量單擺的周期。以擺球經平衡位置計時開始與停止時刻。
新知講解
（4）數據處理
①平均值法：每改變一次擺長，將相應的l和T代入公式中求出g值，最后求出g的平均值.如下表處理數據：
新知講解
②圖像法：由 得 作出T2-l圖像，即以T2為縱軸,以l為橫軸.其斜率 由圖像可計算出斜率，可求出重力加速度
新知講解
5、分組完成實驗
新知講解
6、誤差分析
1、本實驗系統誤差主要來源于單擺模型本身是否符合要求,即懸點是否固定;是單擺還是復擺;球、線是否符合要求;振動是圓錐擺還是同一豎直平面內振動以及測量哪段長度作為擺長等。2、本實驗偶然誤差主要來自時間(即單擺周期)的測量上。因此要注意測準時間(周期),要從擺球通過平衡位置開始計時,不能多記或漏記振動次數。為了減小偶然誤差,應進行多次測量后取平均值。提高實驗精度從兩個方面入手：(1)盡可能準確地測量出擺長和周期；(2)多次改變擺長,重做實驗得到多組數據,并用圖像法處理數據。
新知講解
①選擇材料時應選擇細輕又不易伸長的線，長度一般在1m左右，小球應選用密度較大的金屬球，直徑應較小，最好不超過2 cm；
②單擺懸線的上端不可隨意卷在鐵夾的桿上，應夾緊在鐵夾中，以免擺動時發生擺線下滑或懸點不固定，擺長改變的現象；
③注意擺動時擺角不易過大，不能超過5o，以保證單擺做簡諧運動；
④擺球擺動時，要使之保持在同一個豎直平面內，不要形成圓錐擺；
⑤測量從球通過平衡位置時開始計時，因?yàn)樵诖宋恢脭[球速度最大，易于分辨小球過此位置的時刻。
⑥為了減少偶然誤差改變擺長，多次測量求平均值 。
7、本實驗有哪些注意事項？
新知講解
1、(1)物理課外小組研究“用單擺測重力加速度”實驗,他們依照教材實驗直接測量的物理量應為　　　　、　　　　、　　　　,其公式為　　　　。?(2)他們測出不同的擺長(l)所對應的周期(T),在進行數據處理時:①如果甲同學以擺長(l)為橫坐標、周期(T)的二次方為縱坐標作出了T2-l圖像,若他測得的圖像的斜率為k,則測得的重力加速度g=　　　　。若甲同學測擺長時,忘記測擺球的半徑,則他用圖像法求得的重力加速度　　　　(選填“偏小”“偏大”或“準確”)。②乙同學根據公式 : ,并計算重力加速度,若乙同學測擺長時,也忘記了測擺球的半徑,則他測得的重力加速度　　　　(選填“偏小”“偏大”或“準確”)。?
課堂練習
(3)甲同學測量5種不同擺長下單擺的振動周期,記錄結果如表所示。以擺長(l)為橫坐標、周期(T)的二次方為縱坐標,作出T2-l圖像,請你替他在作出T2-l圖像,利用此圖像求出的重力加速度大小為　　　　。?
課堂練習
課堂練習
課堂練習
1.用單擺測定重力加速度,根據的原理是(　　)A.由 看出，T一定時，g與L成正比。B.由 看出，l一定時，g與T2成反比。C.由于單擺的振動周期T和擺長l可以試驗測定，因此利用 可算出當?shù)氐闹亓铀俣取.同一地區單擺的周期不變,不同地區的重力加速度與周期的二次方成反比
C
拓展提高
2.某同學用實驗的方法探究影響單擺周期的因素。(1)他組裝單擺時,在擺線上端的懸點處,用一塊開有狹縫的橡皮夾牢擺線,再用鐵架臺的鐵夾將橡皮夾緊,如圖所示。這樣做的目的是　　　　(填字母代號)。?A.保證擺動過程中擺長不變B.可使周期測量得更加準確C.需要改變擺長時便于調節D.保證擺球在同一豎直平面內擺動
AC
拓展提高
(2)他組裝好單擺后在擺球自然懸垂的情況下,用毫米刻度尺從懸點量到擺球的最低端的長度l=0.999 0 m,再用游標卡尺測量擺球直徑,結果如圖所示,則該擺球的直徑為　　　　 mm,單擺擺長為　　　　　 m。?
12.0
0.9930
拓展提高
(3)下列振動圖像真實地描述了對擺長約為1 m的單擺進行周期測量的四種操作過程。圖中橫坐標原點表示計時開始,A、B、C均為30次全振動的圖像,已知sin 5°=0.087,sin 15°=0.26,這四種操作過程合乎實驗要求且誤差最小的是　　　　(填字母代號)。?
A
解析:(1)用一塊開有狹縫的橡皮夾牢擺線的目的是保證擺動過程中擺長不變,需要改變擺長時便于調節,選項A、C正確。(2)根據游標卡尺讀數規則,擺球直徑為12.0 mm,單擺擺長為L(zhǎng)-d/2 =0.999 0 m-0.006 0 m=0.993 0 m。(3)單擺測量周期,必須從平衡位置開始計時,且擺角小于5°,所以合乎實驗要求且誤差最小的是A。答案:(1)A C　 (2)12.0　0.993 0　(3)A
拓展提高
3.下表是用單擺測定重力加速度實驗中獲得的有關數據:(1)利用上述數據,作出l-T2圖像。(2)利用圖像,取T2=4.2 s2時,l=　　　　 m,重力加速度g= m/s2。?
1.05
9.86
拓展提高
解析:(1)l-T2圖像如圖中直線所示。(2)T2=4.2 s2時,從圖中畫的直線上可讀出其擺長l=1.05 m,圖像斜率答案:(1)見解析圖(2)1.05　9.86
拓展提高
單擺測重力加速度
原理
數據處理
平均值法：多次求g，取平均值
圖像法：T2-L的斜率
課堂總結
單擺測重力加速度
原理
數據處理
平均值法：多次求g，取平均值
圖像法：T2-L的斜率
板書設計
課后練習和同步練習
作業布置
課程結束
人教版高中物理選擇性必修1
