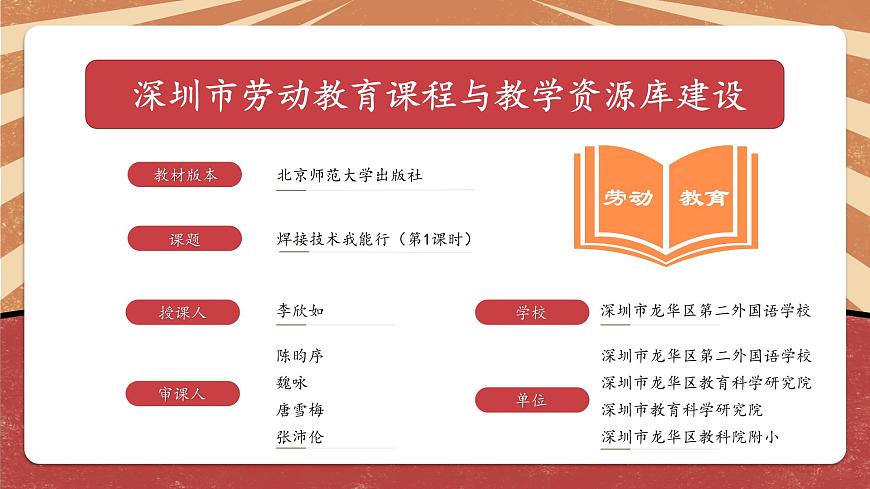

焊接技術我能行（第1課時）
深圳市龍華區第二外國語學校
陳昀序魏詠唐雪梅張沛?zhèn)?br/>深圳市龍華區第二外國語學校深圳市龍華區教育科學研究院深圳市教育科學研究院深圳市龍華區教科院附小

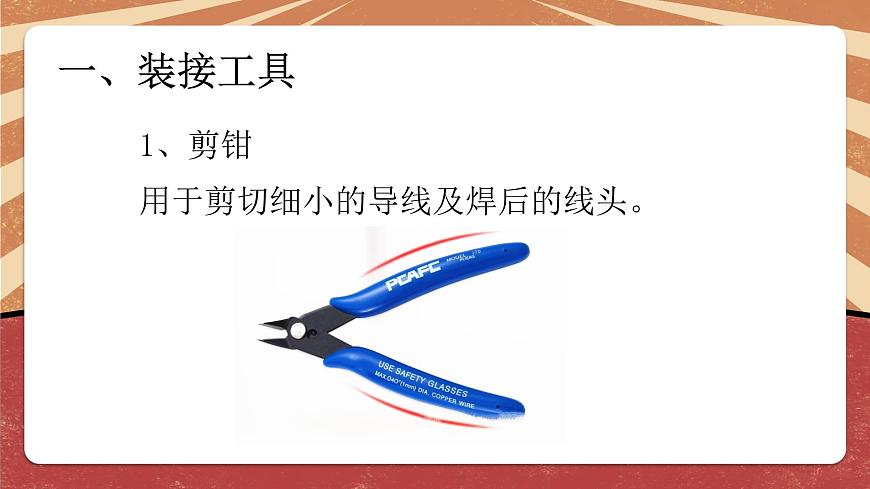

1、剪鉗用于剪切細小的導線及焊后的線頭。

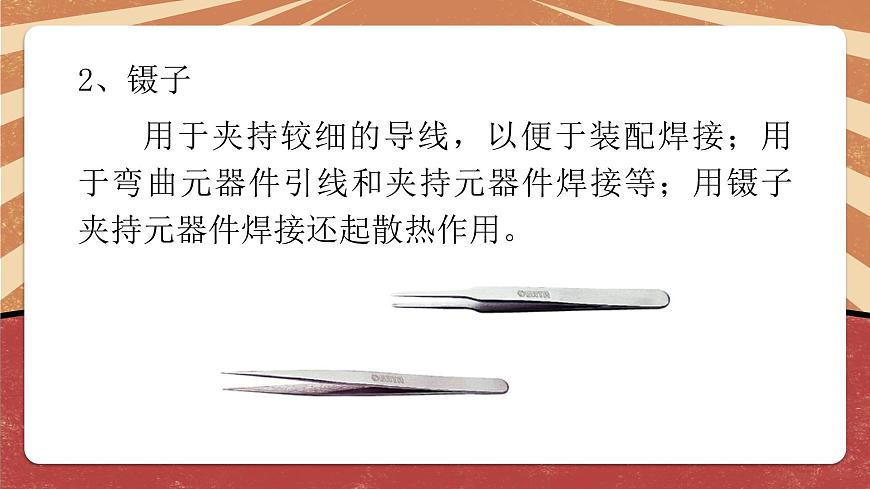

2、鑷子 用于夾持較細的導線，以便于裝配焊接；用于彎曲元器件引線和夾持元器件焊接等；用鑷子夾持元器件焊接還起散熱作用。

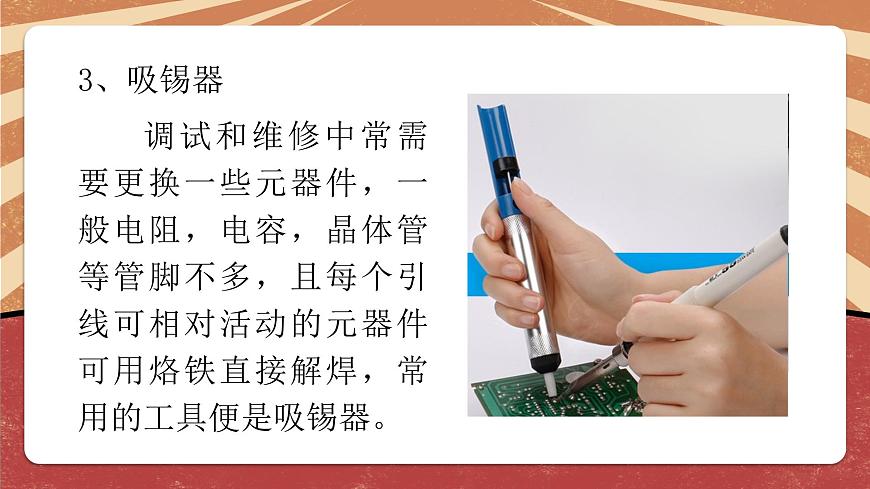

3、吸錫器 調試和維修中常需要更換一些元器件，一般電阻，電容，晶體管等管腳不多，且每個引線可相對活動的元器件可用烙鐵直接解焊，常用的工具便是吸錫器。

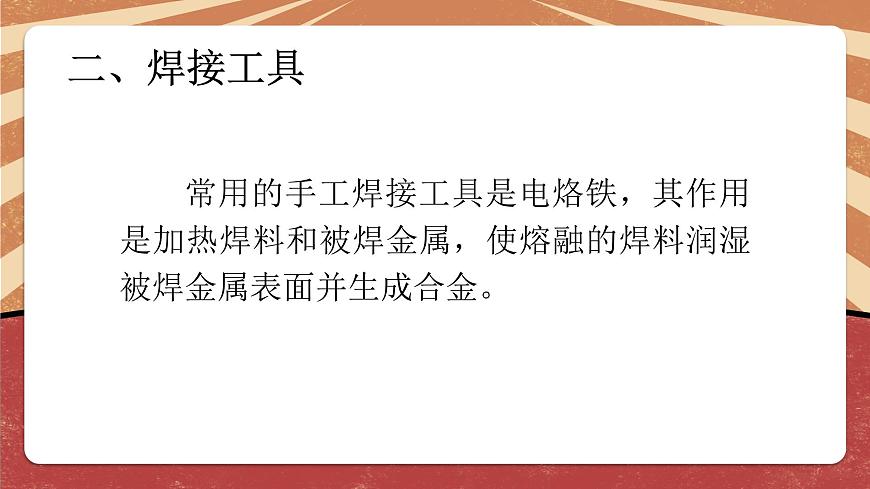

常用的手工焊接工具是電烙鐵，其作用是加熱焊料和被焊金屬，使熔融的焊料潤濕被焊金屬表面并生成合金。
電烙鐵是焊接電子元器件及接線的主要工具，選擇合適的電烙鐵，合理地使用它，是保證焊接質量的基礎。
內熱式電烙鐵的特點是體積小、重量輕、發熱快、效率高、使用起來很方便，所以得到了普遍的應用。 我們所使用的就是內熱式電烙鐵！
1、電烙鐵的握法 　　　為了人體安全一般烙鐵離開鼻子的距離通常以30cm為宜。電烙鐵拿法有三種。反握法動作穩定，長時間操作不宜疲勞，適合于大功率烙鐵的操作。正握法適合于中等功率烙鐵或帶彎頭電烙鐵的操作。一般在工作臺上焊印制板等焊件時，多采用握筆法。
2、烙鐵頭溫度的調整與判斷 通常情況下，我們用目測法判斷烙鐵頭的溫度。根據助焊劑的發煙狀態判別：在烙鐵頭上熔化一點松香芯焊料，根據助焊劑的煙量大小判斷其溫度是否合適。
溫度低時，發煙量小，持續時間長；溫度高時，煙氣量大，消散快；在中等發煙狀態，約6～8秒消散時，溫度約為300℃，這時是焊接的合適溫度。
3、電烙鐵的接觸及加熱方法 （1）電烙鐵的接觸方法：用電烙鐵加熱被焊工件時，烙鐵頭上一定要粘有適量的焊錫，為使電烙鐵傳熱迅速，要用烙鐵的側平面接觸被焊工件表面。 （2）電烙鐵的加熱方法：首先要在烙鐵頭表面掛有一層焊錫，然后用烙鐵頭的斜面加熱待焊工件，同時應盡量使烙鐵頭同時接觸印制板上焊盤和元器件引線。
1、焊錫 焊料是指易熔的金屬及其合金，它的作用是將被焊物連接在一起，焊料的熔點比被焊物的熔點低，而且要易于與被焊物連為一體。 常用的焊料是焊錫，焊錫是一種錫鉛合金。錫的熔點為232℃，焊接起來很方便。
焊錫的基本拿法：一般左手拿焊錫，右手拿電烙鐵。 進行連續焊接時采用圖的拿法，這種拿法可以連續向前送焊錫絲。圖所示的拿法在只焊接幾個焊點或斷續焊接時適用，不適合連續焊接。
2、焊劑 由于金屬表面同空氣接觸后都會生成一層氧化膜，這層氧化膜阻止焊錫對金屬的潤濕作用，焊劑就是用于清除氧化膜的一種專用材料。我們通常使用的是松香。
元器件在印制板上的排列和安裝有兩種方式，一種是立式，另一種是臥式。元器件引線彎成的形狀應根據焊盤孔的距離不同而加工成型。加工時，注意不要將引線齊根彎折，一般應留1.5mm以上，彎曲不要成死角，圓弧半徑應大于引線直徑的1-2倍。并用工具保護好引線的根部，以免損壞元器件。同類元件要保持高度一致。各元器件的符號標志向上（臥式）或向外（立式），以便于檢查。
1、準備施焊 準備好焊錫絲和烙鐵。此時特別要強調的是烙鐵頭部要保持干凈，才可以沾上焊錫（俗稱吃錫）。
2、加熱焊件 將烙鐵接觸焊接點，注意首先要保持烙鐵加熱焊件部分，例如印制板上引線和焊盤都使之受熱，其次要注意讓烙鐵頭的扁平部分（較大部分）接觸熱容量較大的焊件，烙鐵頭的側面和邊緣部分接觸熱量較小的焊件，以保持焊件均勻受熱。
3、熔化焊料 當焊件加熱到能熔化焊料的溫度后將焊絲置于焊點上，焊料開始熔化并潤濕焊點。
4、移開焊錫 當熔化一定量的焊錫后將焊錫絲移開。
5、移開烙鐵 當焊錫完全潤濕焊點后移開烙鐵，注意移開烙鐵的方向應該是大致45度的方向。 注意在焊錫凝固之前不要使焊件移動或振動，特別是用鑷子夾住焊件時一定要等焊錫凝固再移去鑷子。否則會造成所謂“冷焊”。
