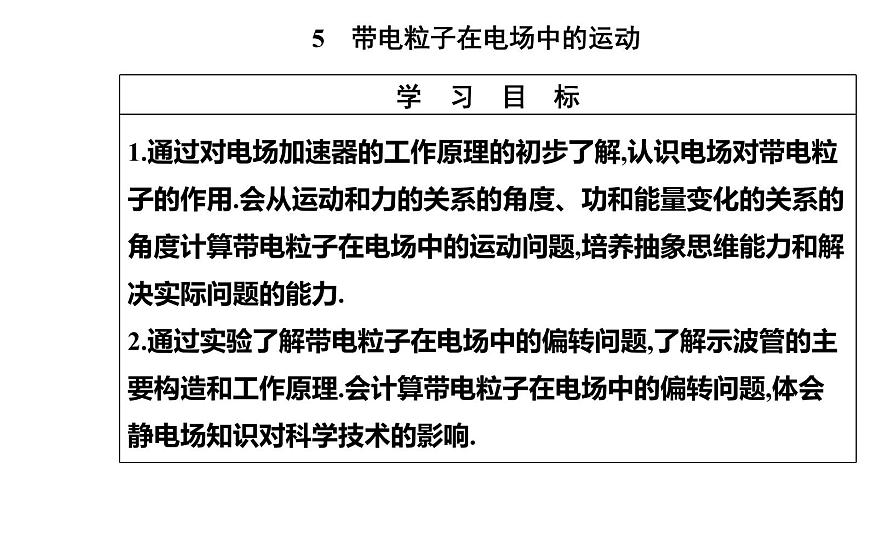

5　帶電粒子在電場中的運動

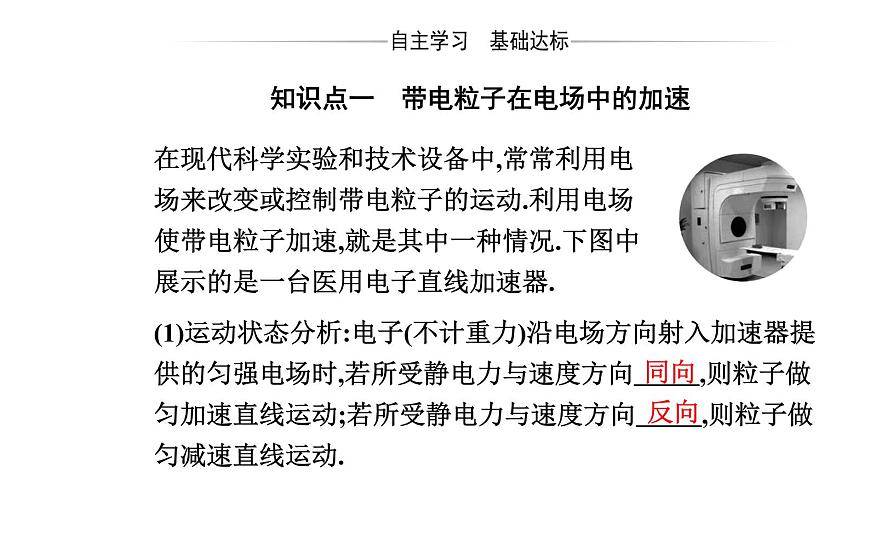

知識點一　帶電粒子在電場中的加速
在現代科學實驗和技術設備中,常常利用電場來改變或控制帶電粒子的運動.利用電場使帶電粒子加速,就是其中一種情況.下圖中展示的是一臺醫用電子直線加速器.
(1)運動狀態分析:電子(不計重力)沿電場方向射入加速器提供的勻強電場時,若所受靜電力與速度方向 ,則粒子做勻加速直線運動;若所受靜電力與速度方向 ,則粒子做勻減速直線運動.

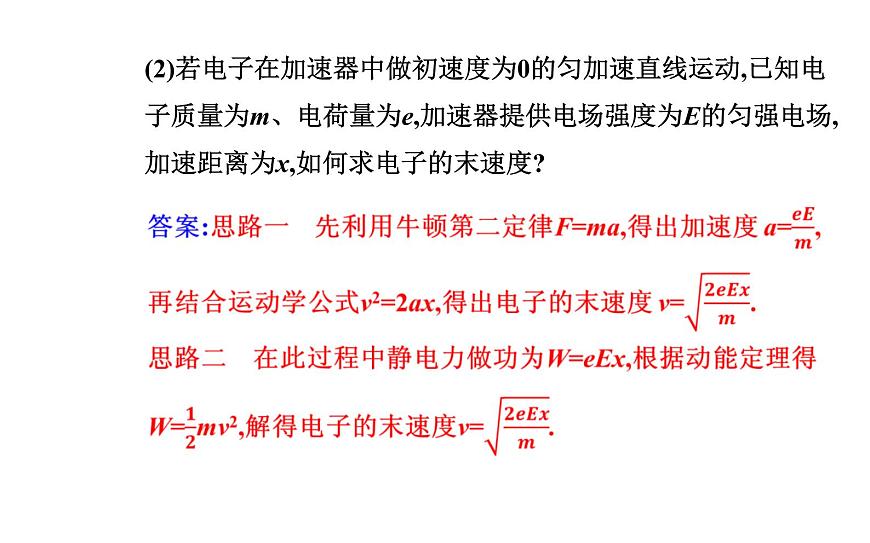

(2)若電子在加速器中做初速度為0的勻加速直線運動,已知電子質量為m、電荷量為e,加速器提供電場強度為E的勻強電場,加速距離為x,如何求電子的末速度?

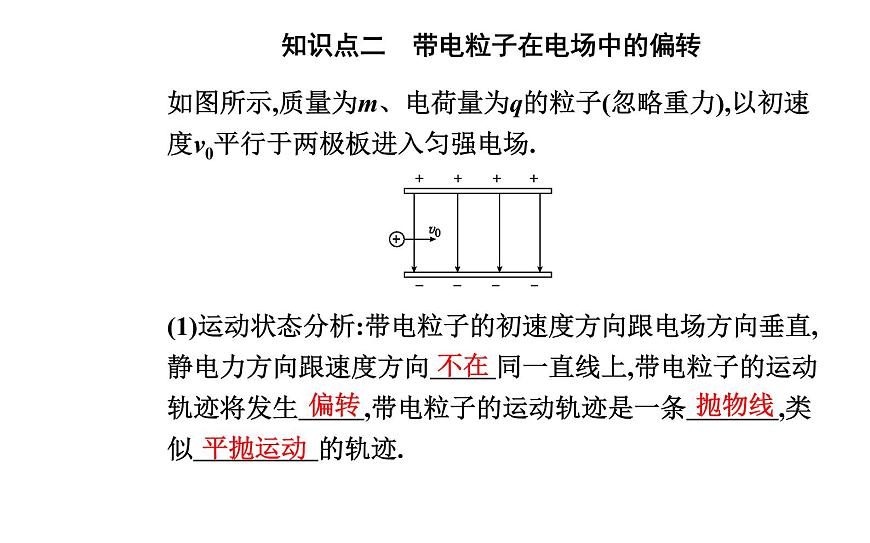

知識點二　帶電粒子在電場中的偏轉
如圖所示,質量為m、電荷量為q的粒子(忽略重力),以初速度v0平行于兩極板進入勻強電場.
(1)運動狀態分析:帶電粒子的初速度方向跟電場方向垂直,靜電力方向跟速度方向 同一直線上,帶電粒子的運動軌跡將發生 ,帶電粒子的運動軌跡是一條 ,類似 的軌跡.

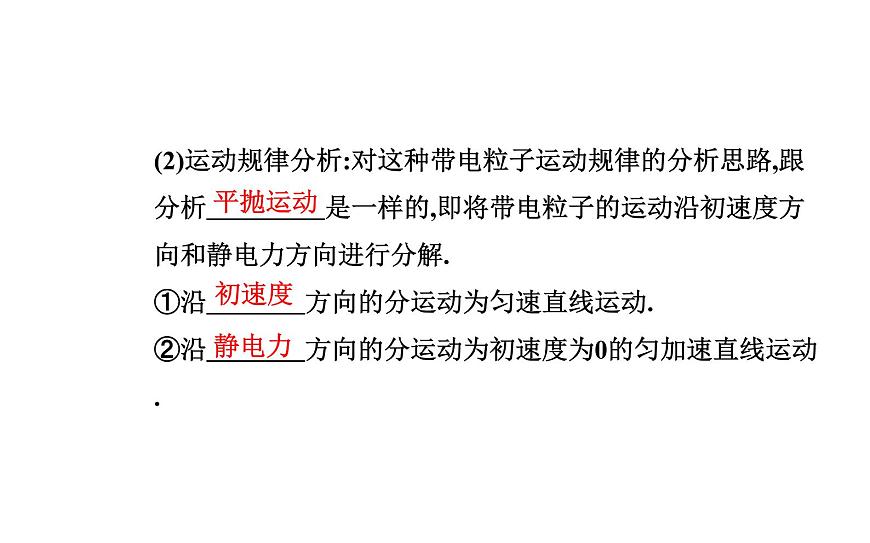

(2)運動規律分析:對這種帶電粒子運動規律的分析思路,跟分析 是一樣的,即將帶電粒子的運動沿初速度方向和靜電力方向進行分解.①沿 方向的分運動為勻速直線運動.②沿 方向的分運動為初速度為0的勻加速直線運動.

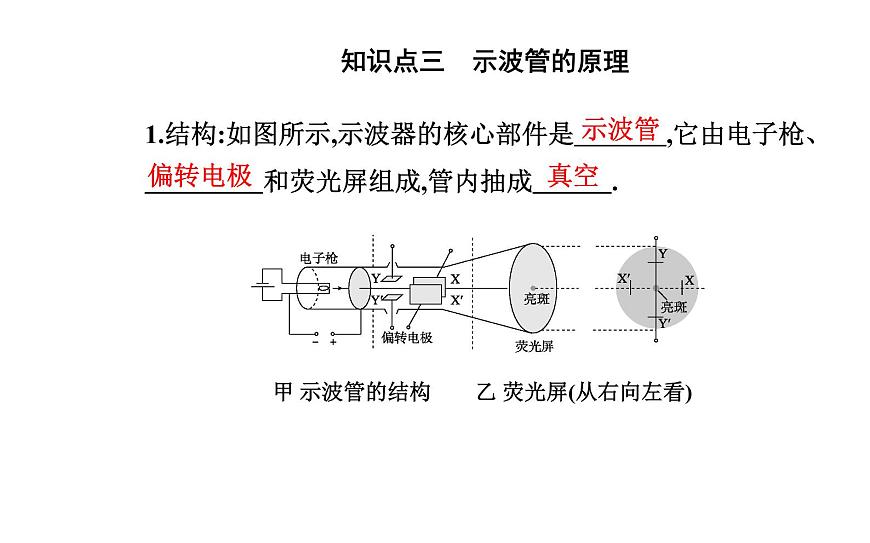

知識點三　示波管的原理
1.結構:如圖所示,示波器的核心部件是 ,它由電子槍、 和熒光屏組成,管內抽成 .
甲 示波管的結構　 乙 熒光屏(從右向左看)

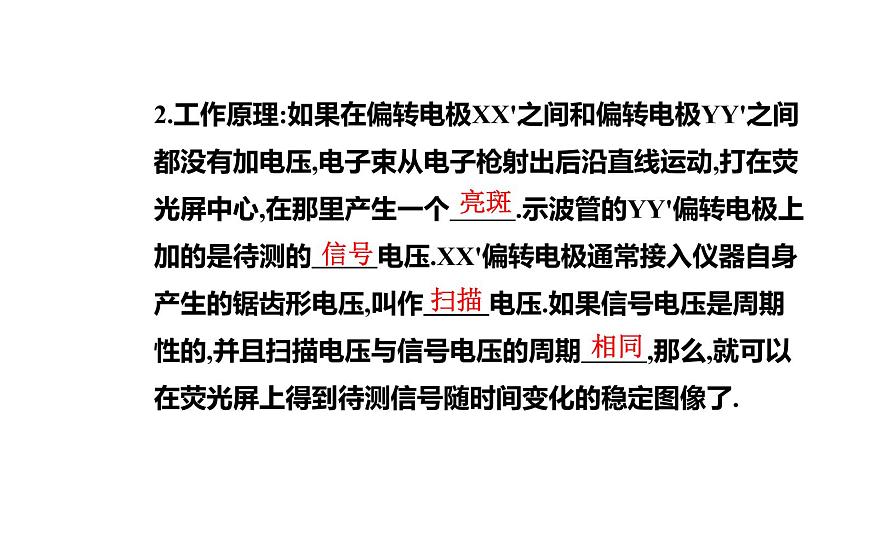

2.工作原理:如果在偏轉電極XX'之間和偏轉電極YY'之間都沒有加電壓,電子束從電子槍射出后沿直線運動,打在熒光屏中心,在那里產生一個 .示波管的YY'偏轉電極上加的是待測的 電壓.XX'偏轉電極通常接入儀器自身產生的鋸齒形電壓,叫作 電壓.如果信號電壓是周期性的,并且掃描電壓與信號電壓的周期 ,那么,就可以在熒光屏上得到待測信號隨時間變化的穩定圖像了.
1.分析基本帶電粒子在電場中的受力時,有時不考慮重力.(　　)2.帶電粒子僅在靜電力作用下運動時,動能一定增加.(　　)3.帶電粒子在勻強電場中不一定沿所受靜電力的方向運動.(　　)4.帶電粒子在勻強電場中無論是做直線運動還是做曲線運動,均做勻變速運動.(　　)5.示波器是用來觀察電信號隨時間變化的情況的電子儀器.(　　)6.示波器的核心部件是電子槍.(　　)
探究一　帶電粒子在電場中的加速問題
如圖所示,在真空中有一對平行金屬板,兩板間電勢差為U.若一個質量為m,電荷量為q的負粒子(重力不計),在靜電力作用下由靜止從負極板附近向正極板運動.
1.帶電粒子做什么運動?試從動力學和運動學的角度分析帶電粒子到達正極板的速度為多大.
2.試從功能關系角度出發,用動能定理求帶電粒子到達正極板的速度為多大.
3.上述問題中,兩塊金屬板是平行的,兩板間的電場是勻強電場.如果兩金屬板是其他形狀,中間的電場不再均勻,上面的方法和結果是否仍然適用?為什么?
答案:仍然適用.因?yàn)椴还苁遣皇莿驈?qiáng)電場,靜電力做功都可以用W=qU計算,動能定理仍然適用.
4.若帶電粒子的初速度為v0,則粒子到達正極板的速度是多大?
1.帶電粒子的分類及受力特點.(1)帶電的基本粒子,如電子、質子、α粒子、正離子、負離子等,通常這些粒子所受重力和靜電力相比要小得多,除非有特別的說明或明確的標示,一般都不考慮重力(但并不能忽略質量).(2)帶電微粒:帶電小球、帶電液滴、帶電顆粒、帶電塵埃等,除非有特別的說明或明確的標示,一般都要考慮重力.某些帶電體,是否考慮重力,需要根據題目說明或運動狀態來判定.
2.處理帶電粒子在電場中加速問題的兩種思路.
【典例1】下圖為電子槍的工作原理示意圖,金屬絲被加熱后可以發射電子,發射出的電子被加速電場加速,穿出金屬板上的小孔后,形成高速運動的電子束.其中加熱電源的電壓為E,加速電壓為U.下列說法正確的是(　　)
A.加熱電源的正、負不能接反B.加速電壓的正、負不能接反C.加速電場的電場線從金屬絲發出,終止于金屬板D.電子被加速時,一定是沿著電場線運動的
解析:金屬絲被加熱后可以發射電子,電源的正、負互換不影響,選項A錯誤;電子加速時,當加速電壓正、負互換,電子不能被加速,選項B正確;電場線從正極板發出,終止于負極板,選項C錯誤;金屬板與金屬絲間加速電場的電場線有直線,也有曲線,則電子加速時可能不沿著電場線運動,選項D錯誤.
【變式】如圖所示,電子由靜止開始從A板向B板運動,到達B板時的速度為v,保持兩板間的電壓不變,則(　　)
A.當增大兩板間的距離時,速度v增大B.當減小兩板間的距離時,速度v減小C.當減小兩板間的距離時,速度v不變D.當減小兩板間的距離時,電子在兩板間運動的時間變長
探究二　帶電粒子在電場中的偏轉
如圖所示,帶負電的粒子以速度v0垂直于電場線方向飛入兩平行板間的勻強電場中.粒子的電荷量為q,質量為m(不計重力).平行板長為l,兩板間距為d,電勢差為U.
1.粒子在電場中做什么運動?同什么運動的運動特點類似?
答案:粒子的初速度方向與靜電力的方向垂直,且靜電力恒定,故粒子做勻變速曲線運動,類似于平拋運動.
2.粒子在電場中的運動可以分解為哪兩種運動?
答案:粒子在初速度的方向上不受力,做勻速直線運動;在靜電力方向上,做初速度為0的勻加速直線運動.
3.若粒子能從電場中飛出,粒子的偏轉距離y和離開電場時的偏轉角度α的正切值為多大?
【典例2】下圖是示波器的原理示意圖,金屬絲發射出來的電子被加速后從小孔穿出,進入偏轉電場.設加速電壓U1=1 640 V,偏轉極板長l=4 m,金屬板間距d=1 cm.當電子加速后從兩金屬板的中央沿與板平行的方向進入偏轉電場.偏轉電壓U2為多大時,電子束的偏轉距離最大?
1.一個電子僅在靜電力的作用下以一定的初速度v0從A點沿電場線向B點運動,如圖所示,若規定向右的方向?yàn)檎较?
則下列位移—時間或速度—時間圖像中能正確描述電子運動情況的是(　　)
2.如圖所示,平行金屬板間存在勻強電場,一個電子以初速度v1沿平行于板面方向射入電場,經過時間t1射出電場,射出時沿垂直于板面方向偏移的距離為y1.另一個電子以初速度v2(v2>v1)仍沿平行于板面
A.t1=t2　　　B.t1>t2 C.y1=y2 D.y1
