高中物理人教版 (2019)必修 第三冊3 實驗：導體電阻率的測量練習

這是一份高中物理人教版 (2019)必修 第三冊3 實驗：導體電阻率的測量練習，共10頁。試卷主要包含了選擇題，填空題，綜合題等內容，歡迎下載使用。

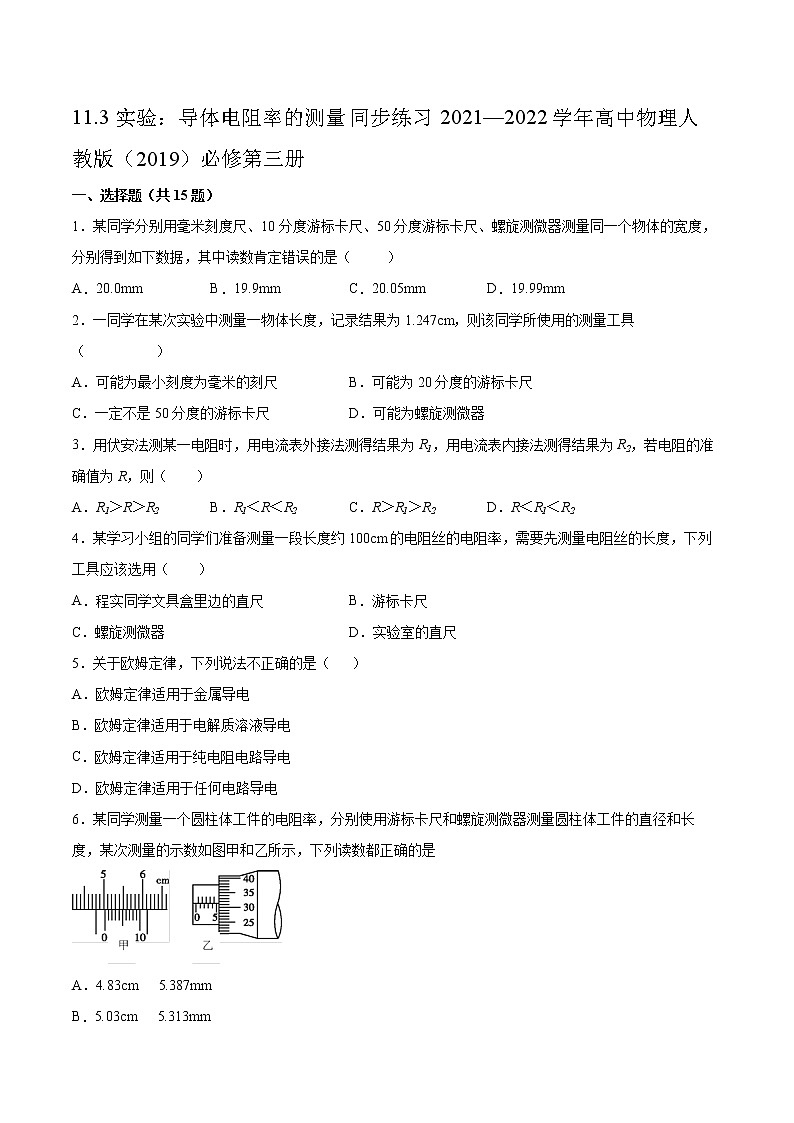

11.3實驗：導體電阻率的測量同步練習2021—2022學年高中物理人教版（2019）必修第三冊一、選擇題（共15題）1．某同學分別用毫米刻度尺、10分度游標卡尺、50分度游標卡尺、螺旋測微器測量同一個物體的寬度，分別得到如下數據，其中讀數肯定錯誤的是（     ）A．20.0mm B．19.9mm C．20.05mm D．19.99mm2．一同學在某次實驗中測量一物體長度，記錄結果為1.247cm，則該同學所使用的測量工具（          ）A．可能為最小刻度為毫米的刻尺 B．可能為20分度的游標卡尺C．一定不是50分度的游標卡尺 D．可能為螺旋測微器3．用伏安法測某一電阻時，用電流表外接法測得結果為R1，用電流表內接法測得結果為R2，若電阻的準確值為R，則（　　）A．R1＞R＞R2 B．R1＜R＜R2 C．R＞R1＞R2 D．R＜R1＜R24．某學習小組的同學們準備測量一段長度約100cm的電阻絲的電阻率，需要先測量電阻絲的長度，下列工具應該選用（　　）A．程實同學文具盒里邊的直尺 B．游標卡尺C．螺旋測微器 D．實驗室的直尺5．關于歐姆定律，下列說法不正確的是（   ）A．歐姆定律適用于金屬導電B．歐姆定律適用于電解質溶液導電C．歐姆定律適用于純電阻電路導電D．歐姆定律適用于任何電路導電6．某同學測量一個圓柱體工件的電阻率，分別使用游標卡尺和螺旋測微器測量圓柱體工件的直徑和長度，某次測量的示數如圖甲和乙所示，下列讀數都正確的是A．4.83cm   5.387mmB．5.03cm   5.313mmC．5.93cm   5.813mmD．6.03cm   6.313mm7．在探究影響導體電阻與其影響因素的定量關系時，某同學按如圖所示的電路進行了實驗研究，其中導體a與b只是長度不同，a與c只是粗細不同，a與d只是材料不同，關于該實驗，下列說法正確的是（　　）A．此電路缺少電流表，所以無法研究定量關系B．a與b相比，導體越長，電壓表示數越小C．a與c相比，導體越粗，電壓表示數越大D．a與d相比，電壓示數越大，表明該種材料的導電性能越差8．同學們測量某電阻絲的電阻，所用電流表的內阻與 相當，電壓表可視為理想電壓表.若使用如圖所示電路圖進行實驗，要使得的測量值更接近真實值，電壓表的a端應連接到電路的哪點A．b點 B．c點 C．d點 D．b點和c點都可以9．如圖所示，、間電壓恒定，當開關合在點時，電壓表示數為，電流表示數為；當開關合在點時，電壓表示數為，電流表示數為?？梢酝茢啵ā　。?/span>A．較準確的測量值是 B．較準確的測量值是C．較準確的測量值是 D．較準確的測量值是10．金屬材料的電阻率有以下特點：一般而言，純金屬的電阻率小，合金的電阻率大；金屬的電阻率隨溫度的升高而增大，有的金屬電阻率隨溫度變化而顯著變化，有的合金的電阻率幾乎不受溫度的影響．根據以上的信息，判斷下列的說法中正確的是：（   ）A．連接電路用的導線一般用合金來制作B．電爐、電阻器的電阻絲一般用合金來制作C．電阻溫度計一般用電阻率幾乎不受溫度影響的合金來制作D．標準電阻一般用電阻率隨溫度變化而顯著變化的金屬材料制作11．甲、乙兩電路圖分別是滑動變阻器的兩種連接方式。R是滑動變阻器，P是滑動變阻器的滑片，a、b是滑動變阻器的兩端，Rx是待測電阻，下列說法正確的是（　　）A．乙圖電路中的滑動變阻器采用“一上一下”的連接方式B．在閉合開關測量前，甲、乙兩圖中滑片P都應置于b端C．Rx阻值遠遠大于滑動變阻器阻值時，選擇甲圖電路連接D．甲、乙兩圖中待測電阻Rx上的電壓都可以調到零12．用圖示的電路可以測量電阻的阻值，圖中Rx是待測電阻，R0是定值電阻，阻值是100，是靈敏度很高的電流表，MN是一段長20cm的均勻電阻絲．閉合開關，改變滑動頭P的位置，當通過電流表的電流為零時，測得MP=8cm，則Rx的阻值為A．80 B．100C．150 D．18013．有I、II兩根不同材料的電阻絲，長度之比為L1：L2=1：5，橫截面積之比為S1：S2=2：3，電阻之比為R1：R2=2：5，則它們的電阻率之比為（　　）A．2：3 B．3：4 C．4：3 D．8：314．健康同學認為，歐姆表測量電阻不夠準確，他想換用伏安法進一步測量一段阻值約為5Ω電阻絲的電阻，有下列器材與電路：a．電流表A1(0.6A，內阻約為0.1Ω)b．電流表A2(3A，內阻約為0.1Ω)c．電壓表V1(3V，內阻約為6kΩ)d．電壓表V2(15V，內阻約為20kΩ)e．滑動變阻器R1(2kΩ，0.5A)f．滑動變阻器R2(10Ω，2A)g．干電池E(3V，內阻約為0.05Ω)h．開關一個，帶夾子的導線若干為了盡量減小測量數據的讀數誤差，他應該（　　）A．電流表選用a，電路選甲 B．電流表選用b，電路選甲C．電流表選用a，電路選乙 D．電流表選用b，電路選乙15．在“測定金屬的電阻率”實驗中，下列關于誤差的說法中錯誤的是（　?。?/span>A．電流表采用外接法，將會使 ρ 測<ρ 真B．電流表采用外接法，由于電壓表的并聯引起了電阻絲分壓的減小而引起測量誤差C．由 可知，I、d、U、l 中每一個物理量的測量都會引起 ρ 的測量誤差D．由 可知，對實驗結果準確性影響最大的是直徑 d 的測量二、填空題（共4題）16．某同學在一次“測定某電阻元件的電阻率”的實驗中，用游標卡尺測量電阻元件的長度L，用螺旋測微器測量金屬絲直徑d如圖所示。電阻元件長L為______cm，金屬絲的直徑d為______mm。17．如圖，某同學用游標卡尺測量某工件的外徑時，示數如圖（右圖是左圖的放大圖），則此工件的外徑___________mm。18．某實驗小組在利用單擺測定當?shù)刂亓铀俣鹊膶?shí)驗中，用游標卡尺測定擺球的直徑，測量結果如圖所示，則該擺球的直徑為_______cm。19．一同學為測定某種硬金屬的電阻率，先用伏安法測出一小段由這種材料做成的圓柱形金屬絲的電阻為R＝Ω，然后用游標卡尺和螺旋測微器分別測定該金屬絲的長度和直徑，示數如圖甲、乙所示。由圖可知游標卡尺的示數為______mm，螺旋測微器的示數為______mm，則這種金屬的電阻率為ρ＝______Ω·m。(最后一空保留兩位有效數字)三、綜合題（共4題）20．如圖所示，P是一個表面鑲有很薄電熱膜的長陶瓷管，其長度為L，直徑為D，鍍膜的厚度為d.管兩端有導電金屬箍M、N.現把它接入電路中，測得它兩端電壓為U，通過它的電流為I.則金屬膜的電阻為多少？鍍膜材料的電阻率為多少？21．某同學采用如圖所示的電路來探究鎳銅絲的電阻與長度的關系。（1）請思考電流表應選擇的量程，并用筆畫線代替導線把電流表和滑動變阻器連接好。（2）調節P的位置，閉合開關，讀出MP的長度為x時電壓表和電流表的示數，算出對應的電阻R，利用多組數據繪出如圖所示的圖像，通過圖線分析，鎳銅絲的電阻與長度有什么關系？該圖線的斜率k是多少？（3）如果該鎳銅絲的直徑為d，試用k、d寫出其電阻率的表達式。22．為測量某金屬絲的電阻率，他截取了其中的一段，用米尺測出金屬絲的長度L，用螺旋測微器測得其直徑為D，用多用電表粗測其電阻約為R．(1)該同學將米尺的0刻度線與金屬絲的左端對齊，從圖2甲中讀出金屬絲的長度L=______mm(2)該同學用螺旋測微器測金屬絲的直徑，從圖2乙中讀出金屬絲的直徑D=_____mm．(3)該同學選擇多用電表“×10”檔粗測金屬絲的電阻，從圖2丙中讀出金屬絲的電阻R=____Ω(4)接著，該同學用伏安法盡可能精確地測出該金屬絲的電阻，然后根據電阻定律計算出該金屬絲的電阻率．實驗室提供的器材有：A．直流電源E（電動勢4V，內阻不計）B．電流表A1（量程0～3mA，內阻約50Ω）C．電流表A2（量程0～15mA，內阻約30Ω）D．電壓表V1（量程0～3V，內阻10kΩ）E．電壓表V2（量程0～15V，內阻25kΩ）F．滑動變阻器R1（阻值范圍0～15Ω，允許通過的最大電流2.0A）G．滑動變阻器R2（阻值范圍0～2kΩ，允許通過的最大電流0.5A）H．待測電阻絲Rx，開關、導線若干要求較準確地測出其阻值，電流表應選_____，電壓表應選______，滑動變阻器應選______．（用器材前的字母表示即可）(5)在如圖丁所示的實物上畫出連線（部分線畫劃出）23．用螺旋測微器測量某圓柱體的直徑，其測量情況如圖所示，正確讀數為8.700 mm．請?jiān)趫D中刻線對應的小方框中標出相關的數字．
參考答案：1．C2．C3．B4．D5．D6．B7．D8．B9．B10．B11．B12．C13．C14．C15．B16．     11.050     1.996#1.997#1.998#1.99917．19.4018．0.9719．     11.4     0.920     1.1×10－320．       21．（1） ；（2）電阻R與長度x成正比，；（3）22．（1）191.0mm～191.5mm （2）0.680mm （3）220 （4）C D F （5）23．5；15，20，25
