物理選擇性必修 第二冊4 互感和自感課堂檢測

這是一份物理選擇性必修 第二冊4 互感和自感課堂檢測，共8頁。試卷主要包含了單選題，多選題，解答題等內容，歡迎下載使用。

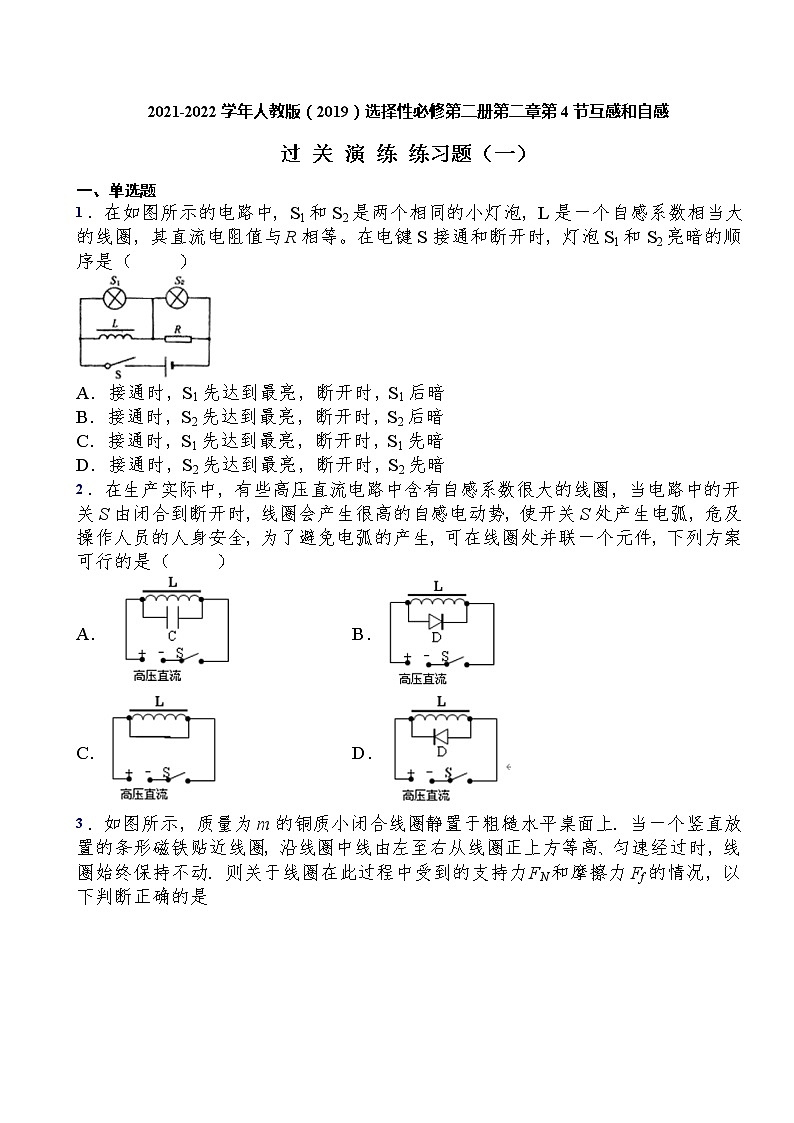

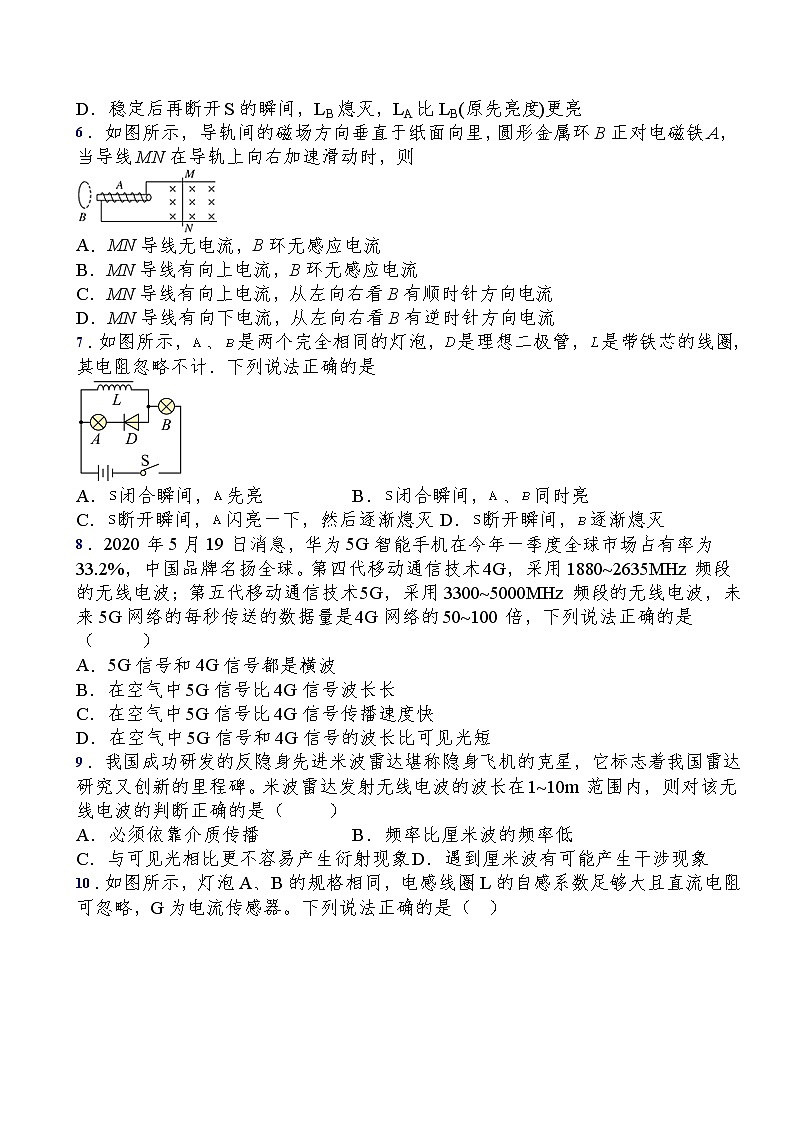

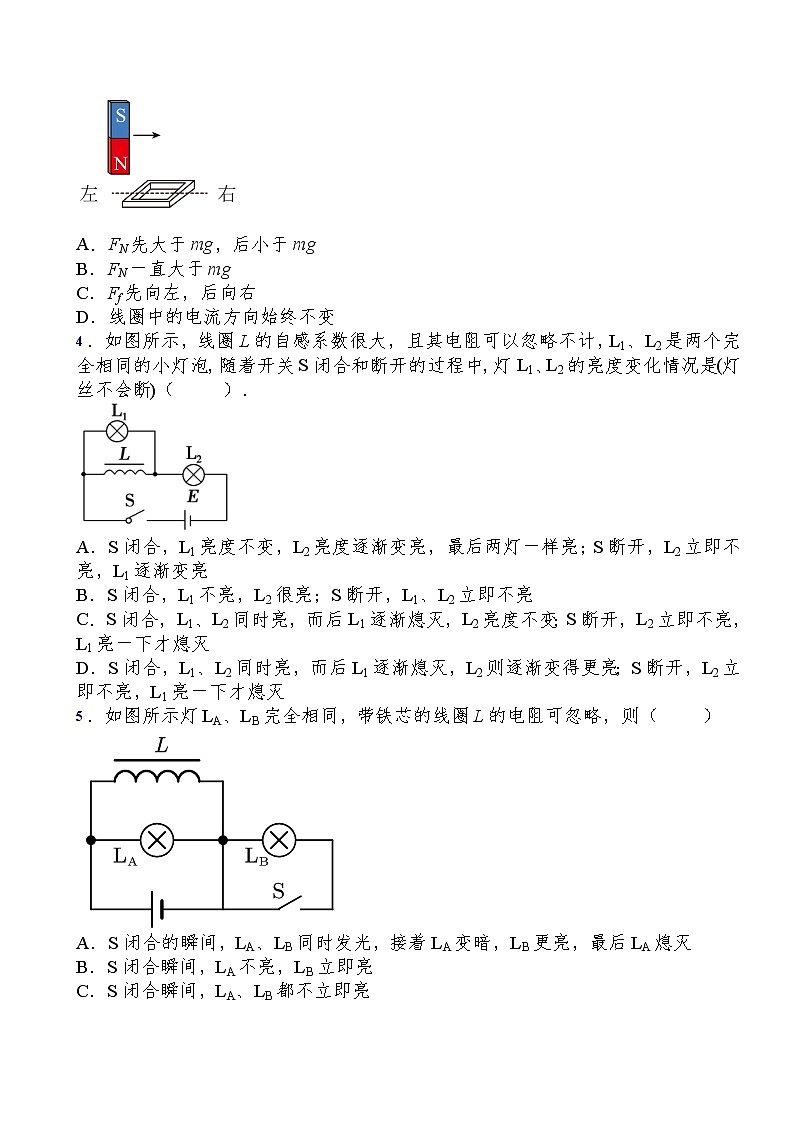

2021-2022學年人教版（2019）選擇性必修第二冊第二章第4節互感和自感過 關 演 練 練習題（一）一、單選題1． 在如圖所示的電路中，S1和S2是兩個相同的小燈泡，L是一個自感系數相當大的線圈，其直流電阻值與R相等。在電鍵S接通和斷開時，燈泡S1和S2亮暗的順序是（     ）A．接通時，S1先達到最亮，斷開時，S1后暗B．接通時，S2先達到最亮，斷開時，S2后暗C．接通時，S1先達到最亮，斷開時，S1先暗D．接通時，S2先達到最亮，斷開時，S2先暗2． 在生產實際中，有些高壓直流電路中含有自感系數很大的線圈，當電路中的開關S由閉合到斷開時，線圈會產生很高的自感電動勢，使開關S處產生電弧，危及操作人員的人身安全，為了避免電弧的產生，可在線圈處并聯一個元件，下列方案可行的是（     ）A． B．C． D．3． 如圖所示，質量為m的銅質小閉合線圈靜置于粗糙水平桌面上．當一個豎直放置的條形磁鐵貼近線圈，沿線圈中線由左至右從線圈正上方等高、勻速經過時，線圈始終保持不動．則關于線圈在此過程中受到的支持力FN和摩擦力Ff的情況，以下判斷正確的是 A．FN先大于mg，后小于mgB．FN一直大于mgC．Ff先向左，后向右D．線圈中的電流方向始終不變4． 如圖所示，線圈L的自感系數很大，且其電阻可以忽略不計，L1、L2是兩個完全相同的小燈泡，隨著開關S閉合和斷開的過程中，燈L1、L2的亮度變化情況是(燈絲不會斷)（     ）．A．S閉合，L1亮度不變，L2亮度逐漸變亮，最后兩燈一樣亮；S斷開，L2立即不亮，L1逐漸變亮B．S閉合，L1不亮，L2很亮；S斷開，L1、L2立即不亮C．S閉合，L1、L2同時亮，而后L1逐漸熄滅，L2亮度不變；S斷開，L2立即不亮，L1亮一下才熄滅D．S閉合，L1、L2同時亮，而后L1逐漸熄滅，L2則逐漸變得更亮；S斷開，L2立即不亮，L1亮一下才熄滅5． 如圖所示燈LA、LB完全相同，帶鐵芯的線圈L的電阻可忽略，則（     ）A．S閉合的瞬間，LA、LB同時發光，接著LA變暗，LB更亮，最后LA熄滅B．S閉合瞬間，LA不亮，LB立即亮C．S閉合瞬間，LA、LB都不立即亮D．穩定后再斷開S的瞬間，LB熄滅，LA比LB(原先亮度)更亮6． 如圖所示，導軌間的磁場方向垂直于紙面向里，圓形金屬環B正對電磁鐵A，當導線MN在導軌上向右加速滑動時，則A．MN導線無電流，B環無感應電流B．MN導線有向上電流，B環無感應電流C．MN導線有向上電流，從左向右看B有順時針方向電流D．MN導線有向下電流，從左向右看B有逆時針方向電流7． 如圖所示，、是兩個完全相同的燈泡，是理想二極管，是帶鐵芯的線圈，其電阻忽略不計．下列說法正確的是A．閉合瞬間，先亮 B．閉合瞬間，、同時亮C．斷開瞬間，閃亮一下，然后逐漸熄滅 D．斷開瞬間，逐漸熄滅8． 2020年5月19日消息，華為5G智能手機在今年一季度全球市場占有率為33.2%，中國品牌名揚全球。第四代移動通信技術4G，采用1880~2635MHz頻段的無線電波；第五代移動通信技術5G，采用3300~5000MHz頻段的無線電波，未來5G網絡的每秒傳送的數據量是4G網絡的50~100倍，下列說法正確的是（     ）A．5G信號和4G信號都是橫波B．在空氣中5G信號比4G信號波長長C．在空氣中5G信號比4G信號傳播速度快D．在空氣中5G信號和4G信號的波長比可見光短9． 我國成功研發的反隱身先進米波雷達堪稱隱身飛機的克星，它標志著我國雷達研究又創新的里程碑。米波雷達發射無線電波的波長在1~10m范圍內，則對該無線電波的判斷正確的是（     ）A．必須依靠介質傳播 B．頻率比厘米波的頻率低C．與可見光相比更不容易產生衍射現象 D．遇到厘米波有可能產生干涉現象10．如圖所示，燈泡A、B的規格相同，電感線圈L的自感系數足夠大且直流電阻可忽略，G為電流傳感器。下列說法正確的是（     ） A．S閉合瞬間，A、B同時亮，然后都逐漸變暗最后熄滅B．S閉合瞬間，B先亮，A逐漸變亮，最后A、B一樣亮C．S斷開瞬間，A、B均立即熄滅D．S斷開瞬間，G中電流突然增大，且方向向左二、多選題11．如圖所示，兩個相同燈泡L1、L2，分別與電阻R和自感線圈L串聯，接到內阻不可忽略的電源的兩端，當閉合電鍵S到電路穩定后，兩燈泡均正常發光，已知自感線圈的自感系數很大，則下列說法正確的是（     ）A．閉合電鍵S到電路穩定前，燈泡L1逐漸變亮B．閉合電鍵S到電路穩定前，燈泡L2逐漸變暗C．斷開電鍵S的一段時間內，A點電勢比B點電勢高D．斷開電鍵S的一段時間內，燈泡L2亮一下逐漸熄滅12．如圖所示，兩個標有“”的相同燈泡分別與電阻和電感線圈相連后接在內阻的電源兩端，閉合開關S，穩定后，兩燈泡均正常發光。已知電感線圈的自感系數很大，電阻的阻值為。則（     ） A．電感線圈的直流電阻為B．電源的電動勢為C．斷開開關S的瞬間，燈泡先熄滅D．斷開開關S的瞬間，電感線圈的自感電動勢為13．如圖所示，A、B是完全相同的兩個小燈泡，L為自感系數很大、電阻可以忽略的帶鐵芯的線圈，則（     ）A．電鍵S閉合瞬間，A、B同時發光，隨后A燈變暗，B燈變亮B．電鍵S閉合瞬間，B燈亮，A燈不亮C．斷開電鍵S瞬間，A、B燈同時熄滅D．斷開電鍵S瞬間，B燈立即熄滅，A燈突然閃亮一下再熄滅14．如圖是研究自感現象的電路，L為自感系數足夠大的線圈，R為定值電阻，A1、A2為兩個完全相同燈泡，則下列說法正確的是（     ） A．閉合開關時，若電源E有內阻，燈泡A2將立即變亮，然后稍變暗些，最后穩定B．閉合開關時，若電源E無內阻，燈泡A2將立即變亮， 然后穩定C．閉合開關時，無論電源E是否有內阻，燈泡A1將逐漸變亮最后穩定D．開關斷開時，若線圈直流電阻等于定值電阻，則燈泡A2會閃亮一下，然后逐漸熄滅15．如圖所示為無線充電原理圖，由與充電基座相連的送電線圈和與手機電池相連的受電線圈構成。當送電線圈通入周期性變化的電流時，就會在受電線圈中感應出電流，從而實現為手機充電。在充電過程中（     ）A．送電線圈中產生均勻變化的磁場B．送電線圈中產生周期性變化的磁場C．送電線圈和受電線圈通過互感現象實現能量傳遞D．手機電池是直流電源，所以受電線圈輸出的是恒定電流三、解答題16．在如圖所示的電路中，L是自感系數足夠大的線圈，它的電阻可忽略不計，和是兩個完全相同的小燈泡。（1）當閉合開關S時，和兩個燈泡的亮度將如何變化？（2）當斷開開關S時，和兩個燈泡的亮度又將如何變化？      17．正得意呢，司機卻把車停在了路邊，跑到一個小超市買了一瓶水，回來系好安全帶后才打火啟動汽車，繼續向前走。小明很奇怪，司機只是輕輕地一扭鑰匙，汽油機就點火啟動了，這是什么原理呢？小明立即用手機百度了一下，原來，電子點火器用到了剛學不久的自感現象！為了把原理說明白，小明設計了如下一個電路：如圖所示，電池電動勢為E、內阻可以忽略不計，L是一個匝數很多且有鐵芯的線圈，其直流電阻為r，a、b之間的定值電阻阻值為R。然后小明設想了這樣一組操作過程：先將開關S接通，電路穩定后，斷開S，請你按小明的思路完成如下問題的分析：（1）斷開S瞬間，試確定通過定值電阻的電流大小和方向；（2）斷開S瞬間，線圈L相當于電源，試確定這個電源的電動勢的大?。?/span>（3）若R不是一個定值電阻，而是兩個彼此靠近的金屬電極，試說明斷開S瞬間，兩電極間產生電火花的原因。
2021-2022學年人教版（2019）選擇性必修第二冊第二章第4節互感和自感（參考答案）一、單選題題號12345678910答案ADADACCABD二、多選題題號1112131415答案ABABDADABCBC三、解答題16．（1）S閉合瞬間，由于線圈的電流增加，導致線圈中出現感應電動勢從而阻礙電流的增加，此時線圈相當于斷路，所以兩燈同時亮，當電流穩定時，由于線圈電阻可忽略不計，則以后L1熄滅，L2變亮。（2）S斷開瞬時，L2立即熄滅，但由于線圈的電流減小，導致線圈中出現感應電動勢從而阻礙電流的減小，所以L1亮一下再慢慢熄滅。17．（1）斷開S瞬間，通過定值電阻的電流大小為，方向向右；（2）斷開S瞬間，線圈L相當于電源，這個電源的電動勢的大小為；（3）見解析。
