我們已經知道了自然界存在兩種電荷，并了解了電荷之間的相互作用，那么如何將電應用在社會生活中呢？

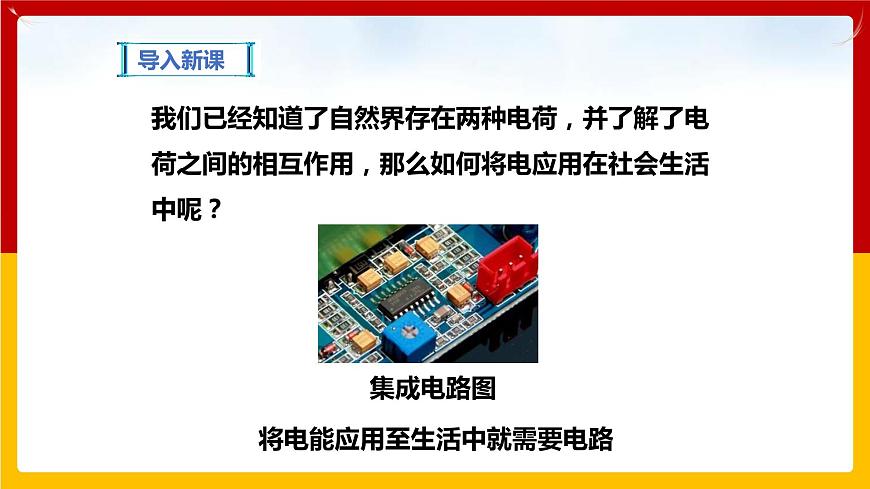

將電能應用至生活中就需要電路
想一想：這些電路有何異同？
都形成了電流流通的路徑，但是有大有小，有簡單有復雜
電路的存在是為了利用電能驅動用電器工作。其實質是探究驅動用電器工作的必要組成。
想一想：如何通過實驗驗證電路的組成呢？
【思考】電路由什么組成呢？
可以通過小燈泡是否發光驗證。
【活動1】如何使小燈泡發光？

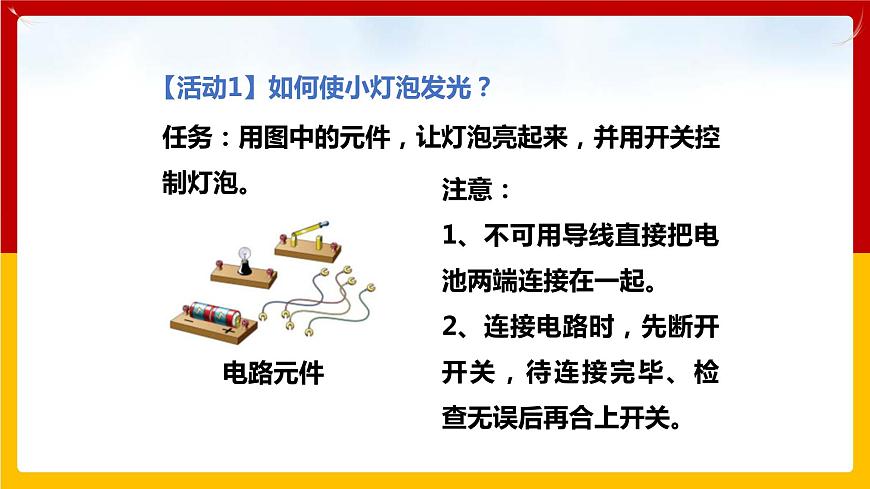

任務：用圖中的元件，讓燈泡亮起來，并用開關控制燈泡。
注意：1、不可用導線直接把電池兩端連接在一起。2、連接電路時，先斷開開關，待連接完畢、檢查無誤后再合上開關。

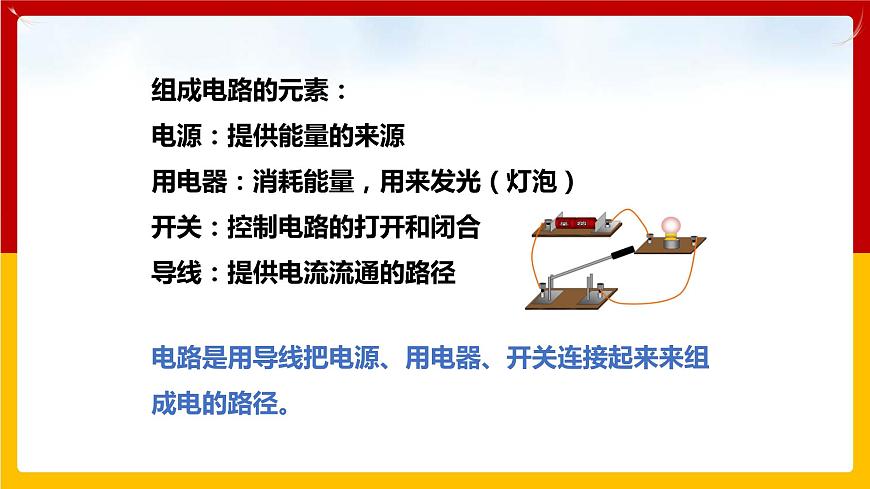

組成電路的元素：電源：提供能量的來源用電器：消耗能量，用來發光（燈泡）開關：控制電路的打開和閉合導線：提供電流流通的路徑
電路是用導線把電源、用電器、開關連接起來來組成電的路徑。
【思考】電路中有哪些狀態呢？

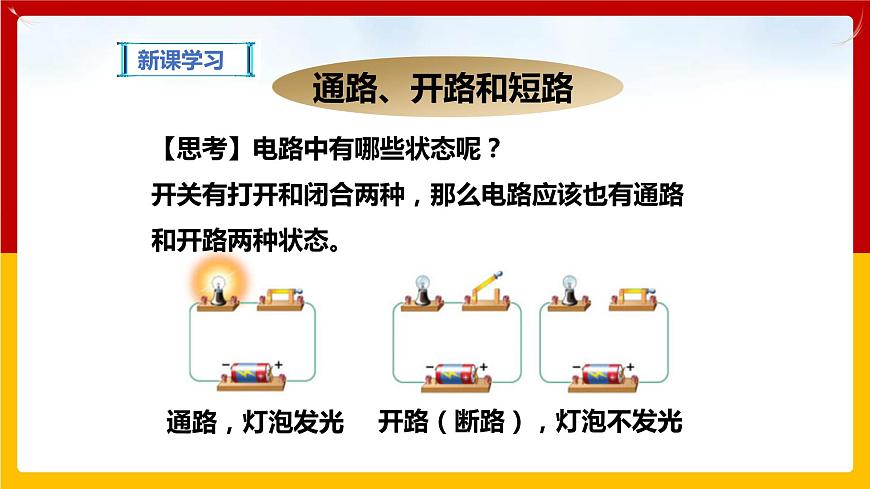

開關有打開和閉合兩種，那么電路應該也有通路和開路兩種狀態。
通路：電源的正極與用電器相連，然后流經負極，線路處于連接狀態。開路：電源的正極與負極之間，處于未連接狀態。
思考：除了通路與開路，是否還存在其它狀態？

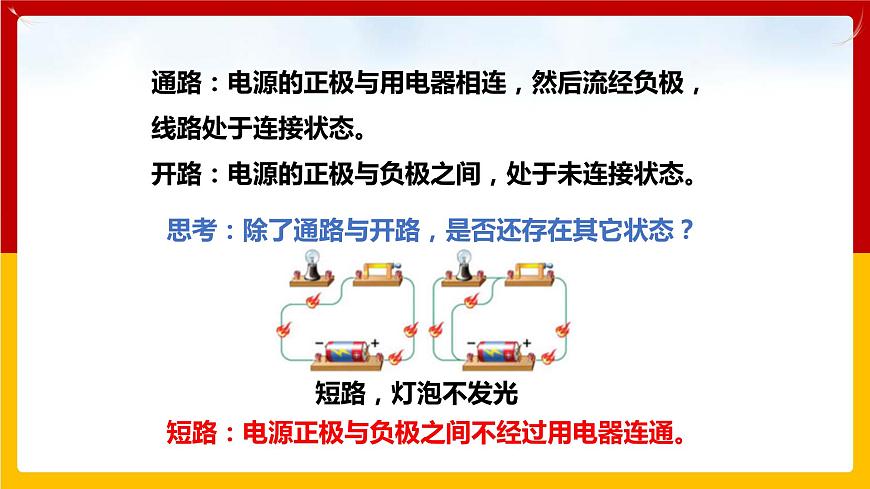

短路：電源正極與負極之間不經過用電器連通。
短路使電路中存在很大電流，容易燒壞導線及電源，甚至引起火災，要嚴格避免短路情況。
實際電路比較復雜，為了簡單描繪電路，提高安全性，用規定的符號表示連接電路進行繪圖。
【想一想】為怎樣表述連接的電路？為什么要采用電路圖？
注意：必須清楚掌握電路元件的表示符號。
電路圖繪制注意事項：（1）要用統一規定的符號；（2）連接線要畫成橫平豎直；（3）電路圖要整齊、整潔、美觀。
必須掌握實物電路與電路圖的相互轉化。
例：以下四個電路圖中，能正確反映出如圖所示實物電路連接關系的是（　?。?br/>解：A、兩燈泡串聯，開關控制整個電路，不符合題意；B、兩燈泡串聯，開關于一個燈泡并聯，符合題意；C、兩燈泡并聯，開關控制一條支路，不符合題意；D、兩燈泡并聯，開關控制干路，不符合題意．故選B．
【活動2】如何使兩個小燈泡同時發光？
小燈泡在電路中有兩種連接方式：順序排列和并排排列。
把用電器逐個順次連接起來的電路叫串聯電路。
特點：用電器順次連接，開關控制整個電路。
【思考】串聯電路的特征是什么？
如果改變開關在串聯電路中的位置，它的控制作用相同嗎？
【活動】將開關分別放在A、B、C三個位置，閉合后對電路有何影響？
串聯電路中開關控制整個電路，改變開關的位置，控制作用不變。
把用電器逐個并列連接起來的電路叫并聯電路。并聯電路中，電源兩極到分支點間的電路叫干路，分支點之間的電路叫支路。
特點：用電器并列連接，干路開關控制整個電路。
【思考】并聯電路的特征是什么？
【思考】并聯電路中，接在干路上的開關與接在支路上的開關有何不同？
思考要點：分別判斷兩個小燈泡的連接狀態，是否為開路。
干路開關控制整個電路，支路開關控制支路。
【思考】并聯電路中，如果一個支路的開關斷開，那么另一條支路里的電器還會工作嗎？
思考要點：仍然是判斷兩個小燈泡的連接狀態，是否為開路。
斷開某一支路的開關并不影響其它支路的用電器。
串聯電路與并聯電路的比較：
1、串聯電路電流只有一條路徑，并聯電路電流會有多條路徑；2、串聯電路中各用電器的工作相互影響；并聯電路中各用電器獨立工作；3、串聯電路中開關控制整個電路，改變開關的位置，控制作用不變，并聯電路中干路開關控制整個電路，支路開關控制對應支路。開關在干路和支路上的控制作用不同。
在信息化的今天，電路非常復雜，允許電路的占用面積大大減小。將電路印刷在絕緣板上，同時將元件焊接在電路中，就構成了集成電路。
【思考】集成電路有什么應用呢？
1.下列有關電路的說法，錯誤的是（　?。?br/>A．電源是把電能轉化為其他形式的能的裝置B．用電器是利用電能進行工作的裝置C．導線的作用是形成電流的路徑D．開關的作用是控制電路的通和斷
A．在a處剪斷導線B．在b處剪斷導線C．趕在起爆之前用導線連接abD．趕在起爆之前用導線直接連接電源兩極
2.定時炸彈的引爆裝置如圖所示，起爆前定時開關S是閉合的，當設定的起爆時間一到，定時開關S會自動斷開．為使引爆裝置停止工作，作為拆彈專家的你千萬不能實施的是（　?。?
