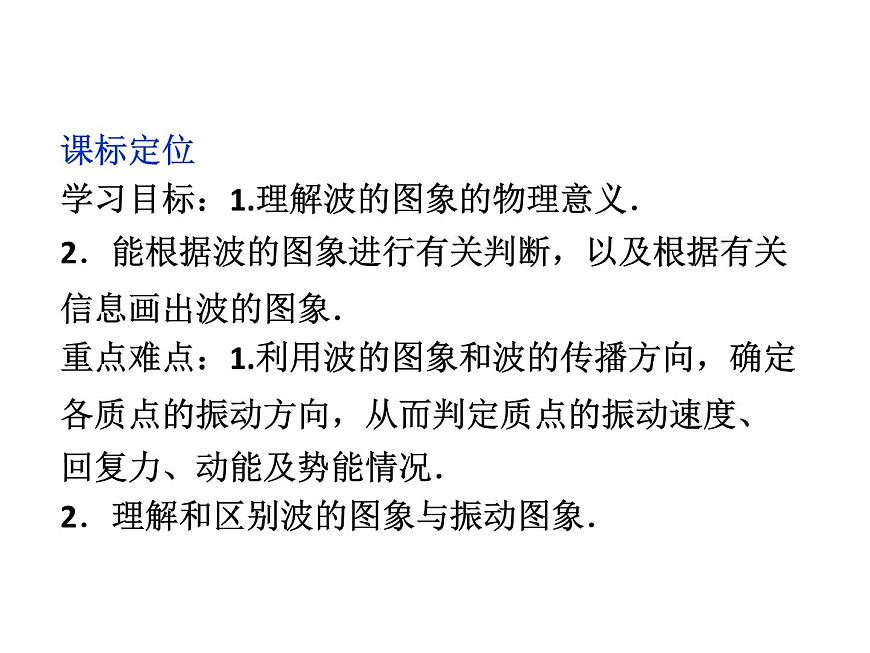

課標定位學習目標：1.理解波的圖象的物理意義．2．能根據波的圖象進行有關判斷，以及根據有關信息畫出波的圖象．重點難點：1.利用波的圖象和波的傳播方向，確定各質點的振動方向，從而判定質點的振動速度、回復力、動能及勢能情況．2．理解和區別波的圖象與振動圖象．

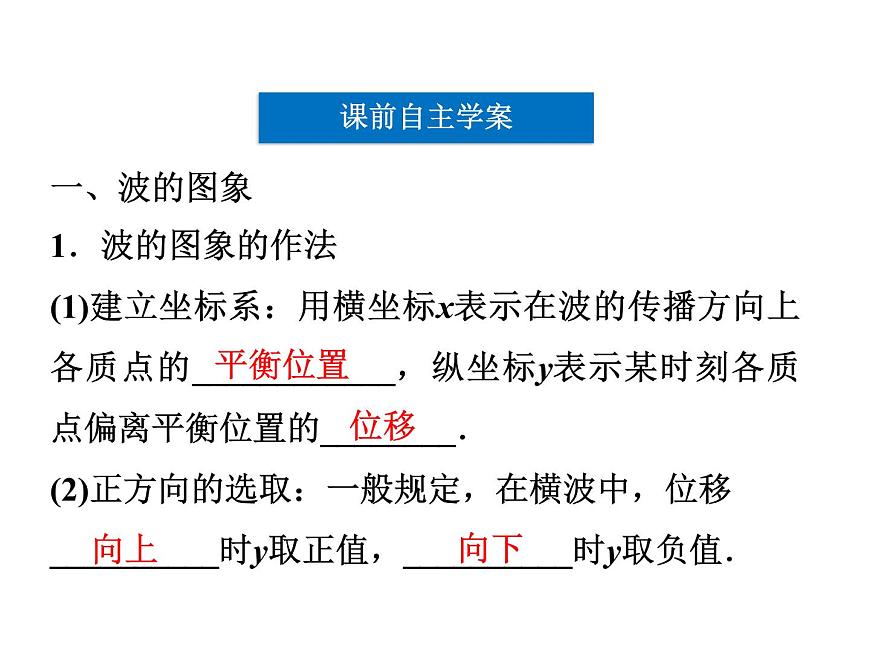

一、波的圖象1．波的圖象的作法(1)建立坐標系：用橫坐標x表示在波的傳播方向上各質點的____________，縱坐標y表示某時刻各質點偏離平衡位置的________．(2)正方向的選?。阂话阋?guī)定，在橫波中，位移__________時y取正值，__________時y取負值．

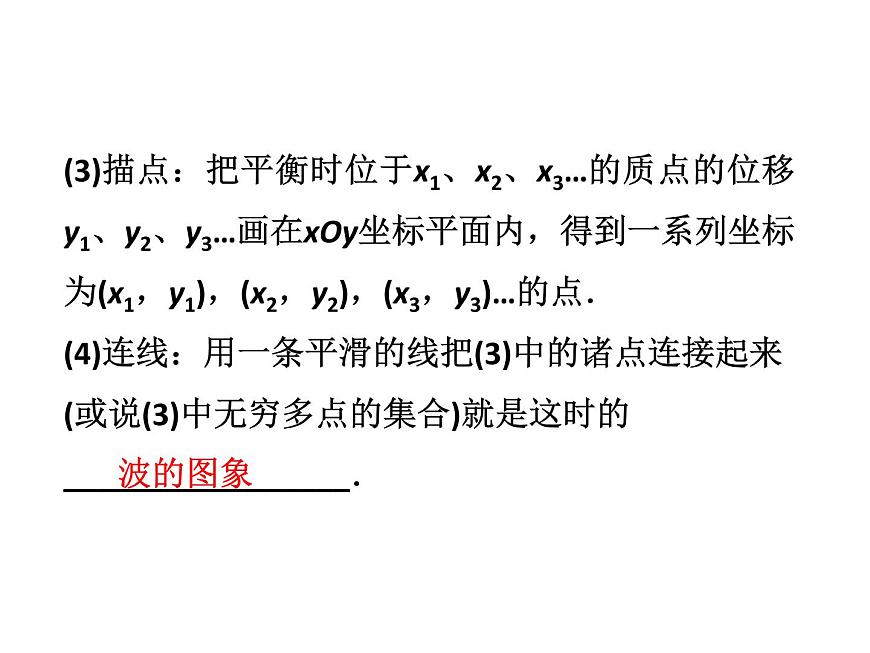

(3)描點：把平衡時位于x1、x2、x3…的質點的位移y1、y2、y3…畫在xOy坐標平面內，得到一系列坐標為(x1，y1)，(x2，y2)，(x3，y3)…的點．(4)連線：用一條平滑的線把(3)中的諸點連接起來(或說(3)中無窮多點的集合)就是這時的_________________．

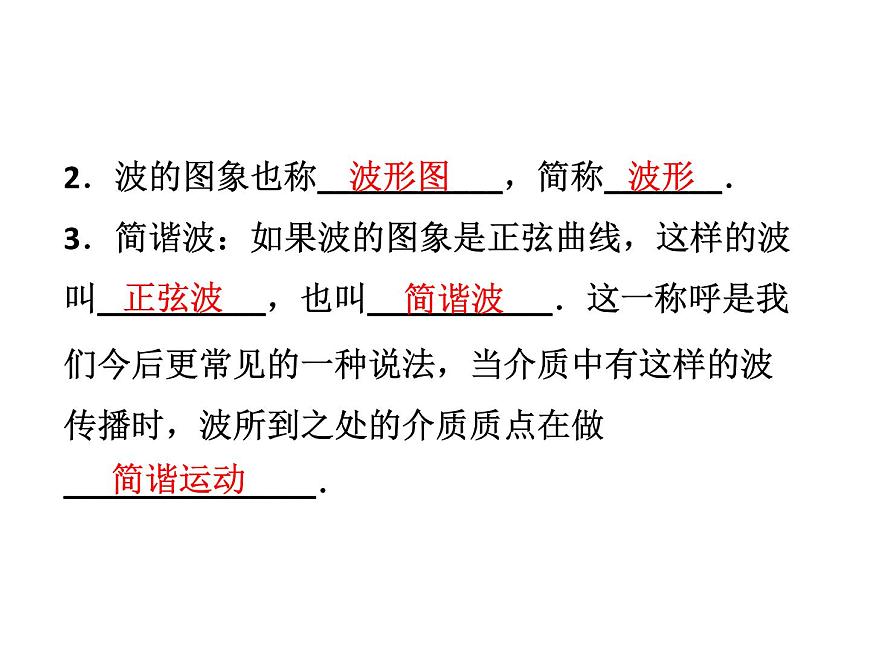

2．波的圖象也稱___________，簡稱_______．3．簡諧波：如果波的圖象是正弦曲線，這樣的波叫__________，也叫___________．這一稱呼是我們今后更常見的一種說法，當介質中有這樣的波傳播時，波所到之處的介質質點在做_______________．

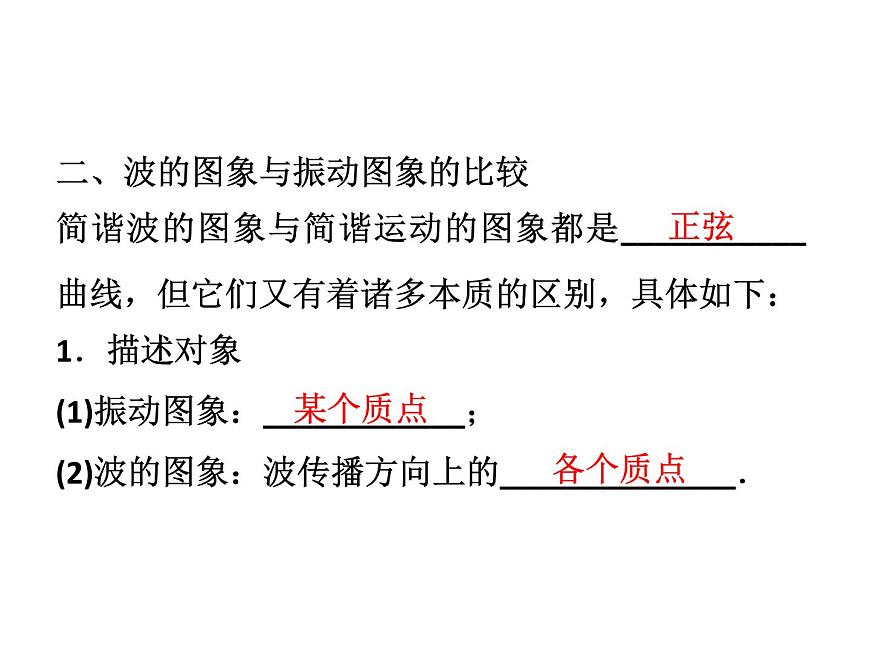

二、波的圖象與振動圖象的比較簡諧波的圖象與簡諧運動的圖象都是___________曲線，但它們又有著諸多本質的區別，具體如下：1．描述對象(1)振動圖象：____________；(2)波的圖象：波傳播方向上的______________．
2．坐標軸意義(1)振動圖象橫軸：___________________________；縱軸：質點位移．(2)波的圖象橫軸：波線上各質點的____________；縱軸：各質點對平衡位置的___________．
3．物理意義(1)振動圖象：表示介質中_______________在___________________的位移變化．(可聯想“錄像機”)(2)波的圖象：表示介質中_____________在_______________的位移．
一、振動圖象和波的圖象的異同
特別提醒：(1)注意研究對象的區別；(2)理解波動中質點的振動；(3)形象記憶：振動圖象是“個人錄像”，而波的圖象則是“集體照”．
即時應用(即時突破，小試牛刀)1．關于振動圖象和波的圖象，以下說法正確的是(　　)A．波的圖象反映出很多質點在同一時刻的位移B．通過波的圖象可以找出任一質點在任一時刻的位移C．振動圖象的橫軸是時間軸D．兩種圖象y軸都表示質點離開平衡位置的位移
解析：選ACD.波的圖象記錄的是大量質點在某一時刻離開平衡位置的位移，不能讀出任一質點在任一時刻的位移，B錯；依據振動圖象和波的圖象的畫法可知A、C、D正確．
二、振動方向與波傳播方向的關系質點振動方向與波的傳播方向間存在著必然的聯系，若已知波的傳播方向，便知波源的方位，任給一質點，我們均可判定它跟隨哪些質點振動，便知道它的振動方向，反之亦然．1．若已知波的傳播方向，可確定各質點在該時刻的振動方向，并判斷位移、加速度、速度、動能的變化．
常用方法：(1)上下坡法沿波的傳播方向看，“上坡”的點向下運動，“下坡”的點向上運動，簡稱“上坡下，下坡上”，如圖12－2－1.
(2)帶動法原理：先振動的質點帶動鄰近的后振動的質點．方法：在質點P靠近波源一方附近的圖象上另找一點P′，若P′在P上方，則P向上運動，若P′在P下方，則P向下運動．如圖12－2－2.
(3)微平移法原理：波向前傳播，波形也向前平移．方法：作出經微小時間Δt后的波形，就知道了各質點經過Δt時間到達的位置，此刻質點振動方向也就知道了，如圖12－2－3.
(4)同側法質點的振動方向與波的傳播方向在波的圖象的同一側，如圖12－2－4所示，若波向右傳播，則P向下運動．
2．由質點振動方向確定波的傳播方向仍是上述幾種方法，只需將判定的程序倒過來，“反其道行之”即可．
即時應用(即時突破，小試牛刀)2．如圖12－2－5中正確的波形圖是(　　)解析：選BC.根據“坡形”法，凡是在“上坡”區的必向下運動，“下坡”區的必向上運動，故B、C正確．
2．平移法先求出在Δt時間內波傳播距離Δx＝vΔt(v為波速)，再將原波形沿波傳播方向平移Δx(若要畫t－Δt時刻的波形圖，則需逆波傳播方向平移Δx)，然后將新波形“修補”，使原有波形的區間充滿波形．
即時應用(即時突破，小試牛刀)3.如圖12－2－6所示，一列簡諧橫波沿x軸正方向傳播，實線和虛線分別表示t1＝0和t2＝0.5 s(T>0.5 s)時的波形．能正確反映t3＝7.5 s時波形的是圖(　　)
簡諧橫波某時刻的波形圖線如圖12－2－8所示，由此圖可知(　　)
A．若質點a向下運動，則波是從左向右傳播的B．若質點b向上運動，則波是從左向右傳播的C．若波從右向左傳播，則質點c向下運動D．若波從右向左傳播，則質點d向上運動【精講精析】　由“帶動法”可知，若a向下運動，則a是由其右側鄰近質點帶動的，波源位于右側，波向左傳播，故A錯；同理，B正確；若波從右向左傳播，則c、d質點均應由其右側鄰近質點帶動，其右側質點位于c、d上方，所以c、d均向上運動，故C項錯誤，D正確．
【答案】　BD【方法總結】　本題考查波的傳播方向與質點振動方向之間的相互關系，判定的方法有多種，常用的有“上下坡法”、“帶動法”等．
變式訓練1　如圖12－2－9所示是一列簡諧波某一時刻波的圖象，下列說法正確的是(　　)A．波一定沿x軸正方向傳播B．a(chǎn)、b兩個質點的振動速度方向相反C．若a點此時的速度方向沿y軸正方向，那么波的傳播方向是沿x軸的正方向D．若波沿x軸的負方向傳播，則b質點的振動速度方向是沿y軸的負方向
解析：選BC.x軸是表示在波傳播方向上的一系列質點的平衡位置，但x軸指向不表示波的傳播方向，故A錯．根據“上下坡”法：無論波向左傳播還是向右傳播，a、b都處于不同“坡區”，即當a處于下坡路時，b處于上坡路，所以兩者振動速度方向相反，故B正確．同理可判斷C正確，D錯誤．
【思路點撥】　正確解答本題的關鍵有以下三點：(1)理解波的圖象的物理意義．(2)掌握已知某一時刻波的圖象，確定質點運動方向的方法．(3)理解波的傳播可看成是波形的傳播，不能誤認為是質點的平移．
【答案】　AC【方法總結】　在簡諧波的圖象中，每一個質點的振動規律同單個質點的簡諧運動規律是完全相同的，因此波的圖象中，牽涉到單個質點的振動問題可利用已有的振動規律作出判斷．
如圖12－2－11所示，甲為一列簡諧橫波在t＝0.10 s時刻的波形圖，P是平衡位置為x＝1 m處的質點，Q是平衡位置為x＝4 m處的質點，圖乙為質點O的振動圖象，則(　　)
A．t＝0.15 s時，質點Q的加速度達到正向最大B．t＝0.15 s時，質點P的運動方向沿y軸負方向C．從t＝0.10 s到t＝0.25 s，該波沿x軸正方向傳播了6 mD．從t＝0.10 s到t＝0.25 s，質點P通過的路程為30 cm【精講精析】　由質點Q的振動圖象可知，t＝0.15 s時，Q正處于最低點，加速度達到正向最大，選項A對；t＝0.10 s時，Q正處于平衡位置向下運動
變式訓練2　(2011年高考重慶理綜卷)介質中坐標原點O處的波源在t＝0時刻開始振動，產生的簡諧波沿x軸正向傳播，t0時刻傳到L處，波形如圖12－2－12所示．下列能描述x0處質點振動的圖象是(　　)
