項目四整車控制系統及汽車輕量化技術

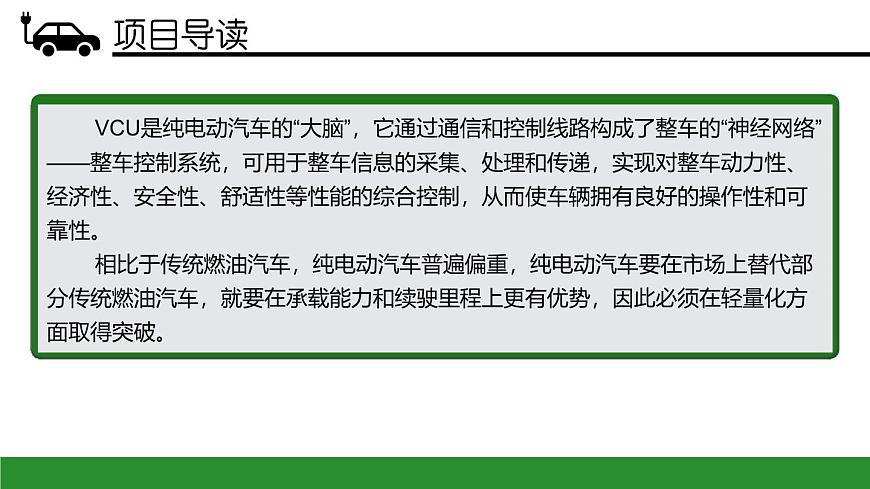

VCU是純電動汽車的“大腦”，它通過通信和控制線路構成了整車的“神經網絡”——整車控制系統，可用于整車信息的采集、處理和傳遞，實現對整車動力性、經濟性、安全性、舒適性等性能的綜合控制，從而使車輛擁有良好的操作性和可靠性。 相比于傳統燃油汽車，純電動汽車普遍偏重，純電動汽車要在市場上替代部分傳統燃油汽車，就要在承載能力和續駛里程上更有優勢，因此必須在輕量化方面取得突破。

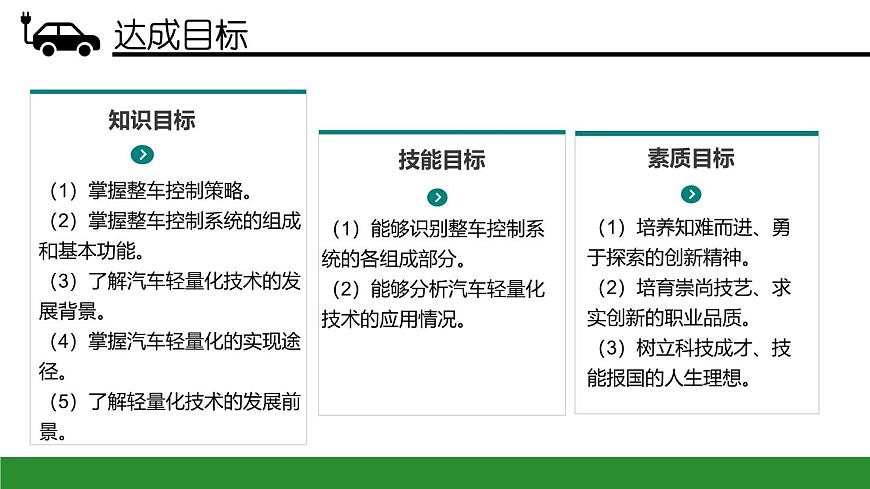

（1）掌握整車控制策略。（2）掌握整車控制系統的組成和基本功能。（3）了解汽車輕量化技術的發展背景。（4）掌握汽車輕量化的實現途徑。（5）了解輕量化技術的發展前景。
（1）能夠識別整車控制系統的各組成部分。（2）能夠分析汽車輕量化技術的應用情況。
（1）培養知難而進、勇于探索的創新精神。（2）培育崇尚技藝、求實創新的職業品質。（3）樹立科技成才、技能報國的人生理想。
整車控制系統及汽車輕量化技術

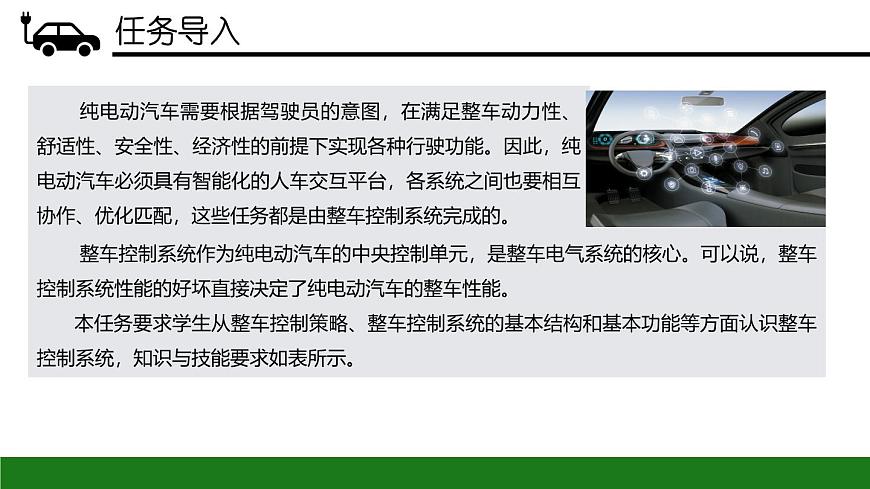

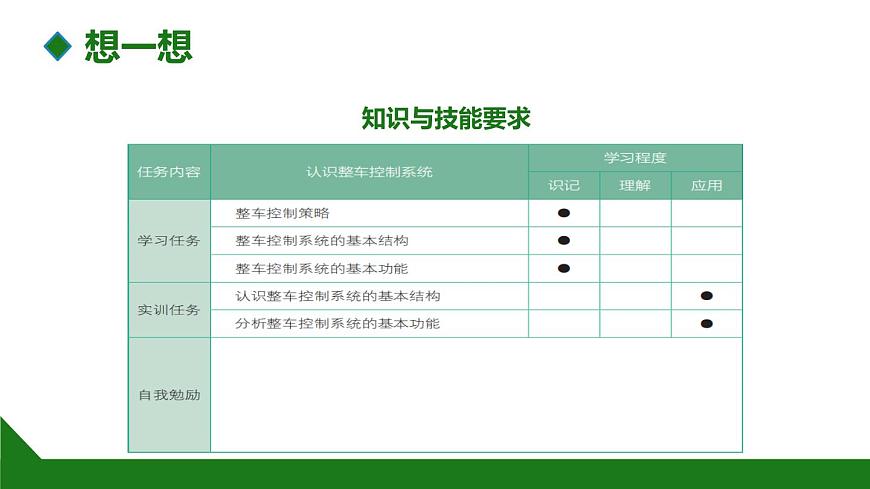

整車控制系統作為純電動汽車的中央控制單元，是整車電氣系統的核心?？梢哉f(shuō)，整車控制系統性能的好壞直接決定了純電動汽車的整車性能。 本任務要求學生從整車控制策略、整車控制系統的基本結構和基本功能等方面認識整車控制系統，知識與技能要求如表所示。
純電動汽車需要根據駕駛員的意圖，在滿足整車動力性、舒適性、安全性、經濟性的前提下實現各種行駛功能。因此，純電動汽車必須具有智能化的人車交互平臺，各系統之間也要相互協作、優化匹配，這些任務都是由整車控制系統完成的。

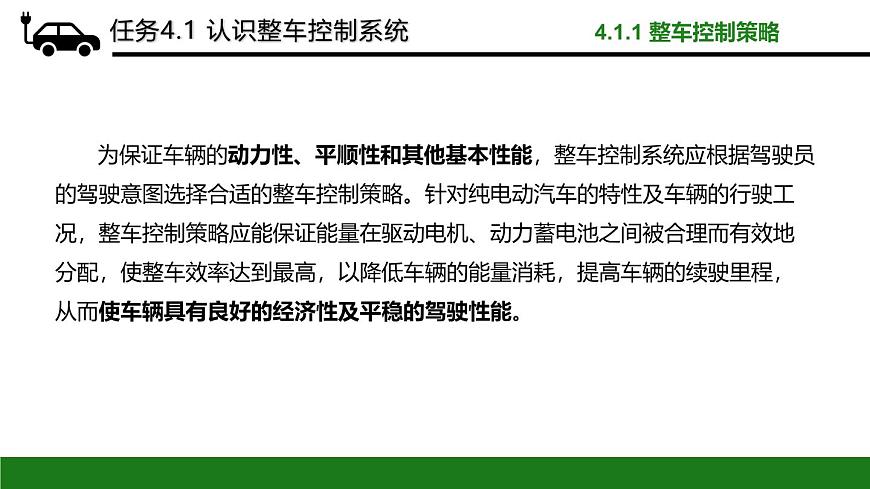

為保證車輛的動力性、平順性和其他基本性能，整車控制系統應根據駕駛員的駕駛意圖選擇合適的整車控制策略。針對純電動汽車的特性及車輛的行駛工況，整車控制策略應能保證能量在驅動電機、動力蓄電池之間被合理而有效地分配，使整車效率達到最高，以降低車輛的能量消耗，提高車輛的續駛里程，從而使車輛具有良好的經濟性及平穩的駕駛性能。
任務4.1 認識整車控制系統
4.1.1 整車控制策略
具體而言，整車控制系統應實時監控車輛行駛工況、動力蓄電池SOC等的狀態信息，根據整車控制策略向各控制單元發出各種控制指令，合理分配動力蓄電池的電能，調節驅動電機的輸出轉矩，同時限定動力蓄電池SOC的范圍和驅動電機的工作區域，確保動力蓄電池和驅動電機能夠長時間保持高效的運行狀態。若出現異常，整車控制系統可根據預先設定的控制策略，選擇相應的工作模式。最終，整車控制系統與各控制單元組成一個實時通信的閉環控制網絡。如此，整車控制系統既能使駕駛員的駕駛意圖得到充分滿足，又能對車輛的運行狀態進行控制，使車輛的安全性和舒適性都得到保證。
整車控制系統通常采用分層控制架構： VCU為第一層，負責總體控制，協調各控制單元的工作及信息處理； 其他控制單元為第二層，包括 MCU、BMS、車載充電機、DC/DC變換器、儀表控制器、空調控制器、轉向控制器、制動控制器等。VCU及各控制單元的輸入信號由相應的傳感器負責采集。
如圖所示為整車控制系統的控制策略。VCU與各控制單元之間通過CAN總線進行信息交互，協同工作，實現整車控制功能。整車控制系統利用傳感器采集加速踏板位置、制動踏板位置、擋位開關等信息，接收MCU、BMS等通過CAN總線傳輸?shù)臄?shù)據信息，對接收到的數據信息進行分析判斷，由此獲取駕駛員的駕駛意圖和車輛行駛狀態，最后利用CAN總線發出指令，控制各控制單元的工作。
整車控制系統的控制策略
4.1.2 整車控制系統的基本結構
整車控制系統一般由各種傳感器、VCU、CAN總線，以及掛接在CAN總線上的MCU、BMS、車載充電機及其他控制單元組成。VCU是整車控制系統的核心，下面主要介紹其基本結構，如圖所示。
電源模塊：可為微處理器及各輸入、輸出模塊提供隔離電源，并對電源電壓進行監控，其一端與低壓蓄電池相連，另一端與微控制器相連。 微控制器：用于接收各輸入模塊傳輸?shù)臄?shù)據并對其進行運算，根據運算結果向相應的輸出模塊發送控制指令。
模擬量調節模塊：分為模擬量輸入模塊和模擬量輸出模塊兩部分，可采集0～5 V模擬信號，并可輸出模擬信號，其一端與多個傳感器相連，另一端與微控制器相連。開關量調節模塊：用于對輸入的開關量進行電平轉換和整形，其一端與多個開關量傳感器相連，另一端與微控制器相連。
繼電器驅動模塊：用于驅動多個繼電器，其一端通過光電隔離裝置與微控制器相連，另一端與多個繼電器相連。 高速CAN總線接口模塊：用于提供高速CAN總線接口，其一端通過光電隔離裝置與微控制器相連，另一端與高速CAN總線相連。低速CAN總線接口模塊：用于向儀表控制器提供車輛狀態參數和相關故障信息，其一端通過光電隔離裝置與微控制器相連，另一端與儀表控制器相連。
整車控制系統的基本功能包括駕駛員駕駛意圖解析、整車狀態監測與顯示、整車工作模式管理、整車驅動控制、整車能量?jī)?yōu)化管理、整車通信網絡管理、制動能量回收控制、故障診斷和處理、電動化輔助系統管理、遠程控制等。
4.1.3 整車控制系統的基本功能
1.駕駛員駕駛意圖解析 整車控制系統可根據加速踏板、制動踏板的位置信號，解析駕駛員的駕駛意圖（如加速、減速、制動等）。具體來說，整車控制系統通過位置傳感器將駕駛員對加速踏板和制動踏板的踩踏程度轉換為電信號，根據相關計算規則進行分析計算，得出車輛所需的驅動電機轉速和輸出轉矩，并將相應的控制指令發送至MCU，通過調節MCU的輸出功率來調整驅動電機的轉速和輸出轉矩。
4.1.3 整車控制系統的基本功能
對于純電動汽車，駕駛員最簡單的駕駛意圖是通過控制加速踏板的開度得到期望的驅動電機輸出功率。對此，整車控制系統通常以加速踏板的開度平衡曲線為基準，解析駕駛員的駕駛意圖。當車輛在平直道路上勻速行駛時，車輛的運動狀態點應落在加速踏板的開度平衡曲線上，如圖所示。
加速踏板的開度平衡曲線
2．整車狀態監測與顯示 整車控制系統可通過相關傳感器和CAN總線對車輛的狀態進行實時監測，并將車輛的狀態信息和故障診斷信息發送至車載信息顯示系統，通過組合儀表顯示出來。 組合儀表的顯示內容包括車速，行駛里程，驅動電機的轉速、溫度，動力蓄電池的SOC、續駛里程、電壓、電流，以及各系統的故障信息等。
3．整車工作模式管理 整車控制系統可根據各種狀態信息（如啟動開關信號、充電信號、加速/制動踏板位置信號、當前車速、車輛故障信息等）來判斷車輛所需的工作模式，如圖所示。車輛常用的工作模式如下。
整車工作模式管理示意圖
1）自檢模式 如果在下電狀態下將車輛的啟動開關置于ON擋，則啟動自檢模式，閉合主繼電器，同時整車控制系統上電并進行自檢。如果自檢失敗則進入故障模式，對于較嚴重的故障，為保證安全，整車控制系統將斷開主繼電器，進入下電模式；如果自檢通過則等待啟動信號，以進入啟動模式。
2）啟動模式 整車控制系統在上電后將喚醒CAN網絡上的其他節點（即各控制單元）開始工作。當整車所有設備都正常啟動后，系統進入READY狀態，指示駕駛員可以進行正常進行駕駛操作。 具體來講，如果將車輛的啟動開關置于START擋，擋位置于P擋，同時車輛自檢通過，沒有禁止啟動的故障信息，則車輛啟動高壓上電程序，同時整車控制系統向MCU、DC/DC變換器及空調控制器發送高壓上電請求指令；MCU、DC/DC變換器及空調控制器開始高壓自檢，若沒有檢測到高壓故障，則將信息反饋給整車控制系統，準許高壓上電，整車控制系統通過對高壓預充電裝置及主繼電器的控制，實現高壓上電；高壓上電結束后，組合儀表上對應的READY指示燈點亮，啟動模式完成。
任務4.1 整車控制及輕量化技術
3）起步模式 如圖所示，當車輛由靜止?fàn)顟B(tài)開始起步時，驅動電機的輸出轉矩以某一個可標定的啟動轉矩（Tst）為目標值，使車速在v < v1時以固定斜率線性上升，以克服車輛的靜摩擦力；當車速v > v2時，整車控制系統通過控制驅動電機的輸出功率，將車速控制在一個合理的速度范圍內，并對驅動電機的輸出轉矩進行平滑處理，從而實現平穩起步。
4）行駛模式 行駛模式主要根據加速踏板的位置及車輛的行駛狀態，實時控制驅動電機的輸出轉矩，實現按駕駛員的駕駛意圖控制車輛運行的目的。行駛模式的控制方式分為恒轉矩控制和恒功率控制兩種，如圖所示。
當驅動電機的輸出功率沒有達到期望功率時，整車控制系統采用恒轉矩控制。當驅動電機的輸出功率達到期望功率后，整車控制系統采用恒功率控制，此時的輸出轉矩 ，隨轉速n的增大而減小。 整車控制系統可采集駕駛員的控制指令（如擋位信號、加速踏板位置信號、車輛運行模式等）和車輛狀態信息，根據駕駛員的不同需要，可以使車輛實現蠕行、前進、后退、巡航等行駛功能。
5）制動模式 當車輛處于制動狀態時，整車控制系統通過采集車輛的狀態信息及制動踏板位置信號，推算車輛所需的制動力矩，并通過制動控制器實現制動力矩的調節。
6）再生模式 再生模式是在特定工況下控制驅動電機對動力蓄電池充電，實現制動能量回收。再生模式根據制動踏板狀態的不同分為滑行再生和制動再生兩種情況，如圖所示。 滑行再生和制動再生均采取恒轉矩發電，滑行再生轉矩為T(mén)1，制動再生轉矩為T(mén)2。當車速v大于v1但小于v2時，驅動電機的再生轉矩按比例逐漸減?。划?dāng)車速v小于v1時停止再生發電。驅動電機的再生轉矩取決于當前車速及驅動電機的發電能力。
與傳統燃油汽車相比，純電動汽車可以在滑行制動過程中實現能量回收。此時，驅動電機將由電動機模式轉換為發電機模式對動力蓄電池充電
7）停車模式 停車模式是整車運行過程中無故障出現，駕駛員正常關閉啟動開關（OFF擋）時所采用的模式。在此模式中，整車控制系統控制驅動電機系統和動力蓄電池系統下高壓電，然后控制各附件設備關閉，完成整車下電過程。
8）故障模式 整車故障主要來自VCU、BMS、MCU、空調控制器等控制模塊，驅動電機、車載充電機、DC/DC變換器、電動壓縮機等執行設備，或者加速踏板位置傳感器等輸入設備。整車故障一般分為三級，通常定義一級故障為嚴重故障，二級故障為一般故障，三級故障為輕微故障。其中，三級故障不影響車輛正常行使；當出現二級故障時，車輛進入跛行模式，限制驅動電機的輸出功率；當出現一級故障時，整車進入緊急停止工作狀態。
9）充電模式 充電時，插上充電槍?zhuān)潆娤到y(tǒng)開始工作，整車控制系統被喚醒并上電。在檢測到充電連接信號后，整車控制系統監控車輛當前狀態，若允許充電則啟動BMS，并啟動充電電路對動力蓄電池充電。在充電過程中，整車控制系統持續監測BMS及充電系統的狀態信息，并通過組合儀表顯示充電狀態、SOC等信息。若出現充電故障，整車控制系統會及時切斷主繼電器，以中斷充電過程，防止發生危險事故。
10）下電模式 如果啟動開關位于OFF擋，則啟動下電模式。整車控制系統根據驅動電機系統、空調系統等高壓系統的準許下高壓電的信號，來斷開主繼電器；同時根據驅動電機系統的溫度來確定冷卻系統是否要延遲下電，從而直接或延遲關閉冷卻系統，完成整車下電。
4．整車驅動控制 整車驅動控制主要控制驅動電機的輸出轉矩，并確定車輛的性能。整車驅動控制的主要目的是基于制動踏板位置信號、加速踏板位置信號、擋位信號等和當前的車輛運行狀態，核算出當前車輛的轉矩輸出能力和最終實際輸出的合理轉矩，并通過MCU的功率調節，得到駕駛員預期的車速。
5．整車能量?jī)?yōu)化管理 整車能量?jī)?yōu)化管理最主要的工作是對動力蓄電池電量進行管理和整車能量流動進行控制。整車能量?jī)?yōu)化管理的目標是使能量得到合理有效的利用，同時也應保證動力蓄電池、驅動電機等設備的安全。在正常運行期間，動力蓄電池的電能通過MCU輸送給驅動電機，使驅動電機運行。車輛在減速、制動期間不需要?jiǎng)恿π铍姵毓╇姡⑼ㄟ^(guò)驅動電機產生再生電能對動力蓄電池充電，從而有效提升車輛的續駛里程。
5．整車能量?jī)?yōu)化管理 整車控制系統可通過控制相關設備來對車輛的能量進行優化管理，從而提高車輛的續駛里程。例如，當動力蓄電池電量較低時，整車控制系統會發送控制指令，關閉部分輔助設備（如音響、空調等），將電能優先供給車輛行駛使用并保證車輛的安全。
6．整車通信網絡管理 整車控制系統可對整車通信網絡進行管理，并通過CAN總線協調BMS、驅動電機系統、空調系統、轉向系統、制動系統、冷卻系統之間的通信，具體包括信息的組織與傳輸、網絡狀態的監控、網絡節點的管理、信息優先權的動態分配、網絡故障診斷與處理等。
7．制動能量回收控制 整車控制系統可對車輛的行駛速度、駕駛員的制動意圖和動力蓄電池的狀態進行綜合判斷，并控制驅動電機回收制動能量。制動能量回收的具體過程為：當車輛達到制動能量回收的條件時，整車控制系統向MCU發送指令，使驅動電機在發電機模式下工作，將部分制動能量轉換成電能儲存在動力蓄電池中。
8．故障診斷和處理 整車控制系統可實時監控整車電控系統，根據傳感器的輸入信息及CAN總線的通信信息，對各種故障進行診斷、等級劃分、報警顯示、故障碼存儲等，并采取相應的應急處理措施。9．電動化輔助系統管理 電動化輔助系統包括空調系統、電動助力轉向系統、動力蓄電池加熱系統等。整車控制系統將根據動力蓄電池的狀態，對電動化輔助系統進行管理。
10．遠程控制 整車控制系統能實現車輛的遠程控制，包括遠程信息查詢、遠程充電控制、遠程空調控制等。 例如，人們可以通過應用程序?qū)崟r(shí)查詢整車狀態，如動力蓄電池SOC、續駛里程、空調狀態、動力蓄電池溫度等；人們可以在離車較遠的情況下，提前打開車內空調，調節車內溫度。另外，汽車廠商也可以通過遠程控制功能收集車輛的故障信息，實現遠程協助，并為后續開發工作提供數據支持。
整車控制系統的基本結構
整車控制系統的基本功能
（1）簡述整車控制系統的基本結構。（2）純電動汽車常用的工作模式有哪些？
僅能降低純電動汽車的能耗，還會影響到未來汽車的設計理念，是汽車技術發展的主要推力。 本任務要求學生從汽車輕量化技術的發展背景、汽車輕量化的實現途徑、汽車輕量化技術的發展前景等方面認識汽車輕量化技術，分析汽車輕量化技術的應用情況，知識與技能要求如表所示。
續駛里程有限是純電動汽車推廣和發展的較大障礙，而純電動汽車自身的整備質量是影響其續駛里程的重要因素。為了降低動力蓄電池的投入成本，延長續駛里程，純電動汽車輕量化勢在必行。汽車輕量化技術的應用不
汽車輕量化是指在滿足車輛使用要求、安全性和經濟性的條件下，將結構輕量化設計技術與多種輕量化材料、輕量化制造技術集成應用，為整車減重。 對于傳統燃油汽車，可通過采用汽車輕量化技術減小車輛整備質量，以此來降低油耗，達到節能減排的目的。純電動汽車由于加入了動力蓄電池、驅動電機、電控“ 三電系統”，其整備質量相較于同類的傳統燃油汽車明顯增加，這嚴重影響了車輛的動力性、安全性、續駛里程、零部件動載荷和疲勞壽命等。研究表明，純電動汽車整備質量降低10%，可增加續駛里程5% ～10%，或者在保持續駛里程不變的情況下節約15% ～20%的動力蓄電池生產成本，同時還能降低20%的日常損耗成本。因此，汽車輕量化技術同樣適用于純電動汽車。
任務4.2 分析汽車輕量化技術
4.2.1 汽車輕量化技術的發展背景
《節能與新能源汽車技術路線圖2.0》確定了我國汽車技術重點發展方向，包括節能汽車、純電動與插電式混合動力電動汽車、燃料電池電動汽車、智能網聯汽車、動力蓄電池、電驅動系統、充電基礎設施、輕量化、智能制造與關鍵裝備，如圖所示。
4.2.1 汽車輕量化技術的發展背景
我國汽車技術重點發展方向
作為節能汽車、純電動與插電式混合動力電動汽車、燃料電池電動汽車和智能網聯汽車的共性基礎技術之一，汽車輕量化技術可有效實現節能減排，是提升車輛加速性、制動性、操控穩定性等諸多性能的重要保障。與此同時，汽車輕量化技術的應用將帶動冶金、材料、裝備等上下游產業轉型升級，推動先進材料、工藝技術的進步。
在汽車輕量化技術領域，受到成形工藝與裝備水平的影響，目前我國汽車用冷成形高強度鋼材料（如屈服強度為1 200 MPa、1 500 Mpa的鋼制品）、薄壁化鑄造鋁合金材料、大尺寸擠壓鋁合金型材、先進熱塑性碳纖維復合材料等在車身、底盤上尚難以大批量應用。但隨著新能源汽車市場競爭的日益激烈，汽車輕量化技術也不斷取得突破，已成為延長汽車?yán)m(xù)駛里程、改善整車性能、提高產品市場競爭力的關鍵技術之一。
總的來說，汽車輕量化主要體現在結構、材料和工藝技術三個方面。
4.2.2 汽車輕量化的實現途徑
結構的輕量化設計是前提
先進的成形技術、連接技術等工藝技術是保障
1.結構的輕量化設計 整車結構的輕量化是最容易實施也是成本最低的一種設計手段。車身、底盤、動力蓄電池系統、電驅動系統等的結構設計都可以大量運用汽車輕量化技術。 因此，綜合考慮整車性能而進行的多目標優化，是目前結構輕量化研究的一大熱點。
1.結構的輕量化設計 例如，通過對電驅動系統、傳動系統、冷卻系統、空調系統、制動系統的模塊化、集成化設計，可使整車結構得到優化，有效減輕動力總成、車載能源系統的質量。又如，通過結構拓?fù)鋬?yōu)化，對由動力蓄電池、電池箱、BMS、車載充電機組成的車載能源系統進行合理集成和分散處理，可實現整車的減重增效。
2021年9月，在深圳市坪山區比亞迪全球總部，e平臺3.0及基于此打造的全新概念車正式發布。此次發布會帶來了比亞迪八合一電動力總成。八合一電動力總成集成了驅動電機、MCU、減速器、車載充電機、DC/DC變換器、高壓配電盒、VCU及BMS。 為什么要做八合一？為了減重。目前新能源汽車行業普遍能夠做到三合一或者四合一，僅三合一電驅動系統、三合一充配電系統，就可以實現整車減重40 kg，節省空間37 L。而比亞迪八合一電動力總成帶來的減重和減小體積是非常明顯的，減重意味著降低能耗，而減小體積能夠帶來乘坐空間或者動力蓄電池容量的提高。這套八合一電動力總成的綜合效率超過89%。
2．輕量化材料的應用 輕量化材料的應用是汽車輕量化最基礎，也是最核心的手段。從技術路徑看，碳纖維復合材料、鋁鎂合金、先進高強度鋼是目前各大汽車企業探索的主要方向。用這三種材料替代當前的主流材料低碳鋼，可分別減重 60%、40%、25%。其中，碳纖維復合材料由于具有密度低、強度高、耐腐蝕、耐高溫等優秀特性，被認為是未來汽車材料的主要發展方向。但目前國內車用碳纖維復合材料的研究剛剛起步，尚處于技術探索和積累階段，原材料成本高、加工效率低等問題依然阻礙著碳纖維復合材料的推廣應用。
3．先進的成形技術和連接技術 先進的成形技術保證了整車結構的安全性，目前先進的成形技術包括高強度鋼熱成形、內高壓成形、激光拼焊和液壓成形等。 先進的連接技術包括鉚接、黏結、焊接等。
《新能源汽車產業發展規劃（2021—2035年）》提出，要強化整車集成技術創新，以純電動汽車、插電式混合動力（含增程式）電動汽車、燃料電池電動汽車為“ 三縱”，布局整車技術創新鏈，研發新一代模塊化高性能整車平臺，攻關純電動汽車底盤一體化設計、多能源動力系統集成技術，突破整車智能能量管理控制、輕量化、低摩阻等共性節能技術，提升電池管理、充電連接、結構設計等安全技術水平，提高新能源汽車整車綜合性能。此外，還要提升產業基礎能力，提升基礎關鍵技術、先進基礎工藝、基礎核心零部件、關鍵基礎材料等的研發能力。
4.2.3 汽車輕量化技術的發展前景
同時，實施新能源汽車基礎技術提升工程，支持基礎元器件、關鍵生產裝備、高端試驗儀器、開發工具、高性能自動檢測設備等基礎共性技術研發創新，攻關新能源汽車智能制造海量異構數據組織分析、可重構柔性制造系統集成控制等關鍵技術，開展高性能鋁鎂合金、纖維增強復合材料、低成本稀土永磁材料等關鍵材料產業化應用。 由此可見，未來我國汽車輕量化技術將在結構、材料和工藝技術三個方面全面發展?！豆?jié)能與新能源汽車技術路線圖2.0》劃定了汽車輕量化技術路線圖。
4.2.3 汽車輕量化技術的發展前景
汽車輕量化技術路線圖中涵蓋了汽車輕量化設計和評價技術，輕量化材料及成形工藝技術、連接技術，共性基礎平臺建設，以及乘用車、載貨汽車、客車的輕量化實現路徑等內容。將研究工作的重心由降低整車整備質量轉向了降低輕量化系數，關注重點從單項技術發展和各類材料應用占比轉向了多材料混合應用背景下我國自主汽車輕量化技術開發和應用體系的構建，提出了以強化支撐我國汽車輕量化發展的技術開發和應用體系建設為主線、以推動“多目標設計+多材料混合應用”為核心的發展思路。
圍繞未來節能汽車、新能源汽車和智能網聯汽車的發展需求，結合自主品牌發展環境，汽車輕量化技術路線圖提出，近期以完善高強度鋼應用體系為重點，中期以形成輕質合金應用體系為方向，遠期以形成多材料混合應用體系為目標，并明確了各階段在產品結構優化設計、高強度材料和輕質材料應用、相關成形技術和連接技術等方面需要重點突破的關鍵核心技術，以及共性基礎平臺建設方面需要開展的工作。
汽車輕量化技術的發展前景
汽車輕量化技術的發展背景
（1）簡述汽車輕量化的意義。（2）簡述汽車輕量化的實現途徑。
