第4節 跨學科實踐：制作微型密度計

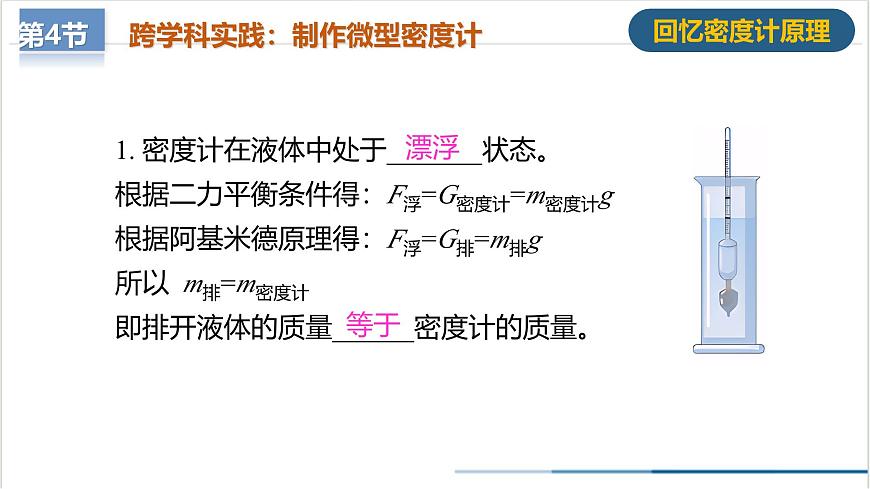

1. 密度計在液體中處于_______狀態。根據二力平衡條件得：F浮=G密度計=m密度計g根據阿基米德原理得：F浮=G排=m排g所以 m排=m密度計即排開液體的質量______密度計的質量。

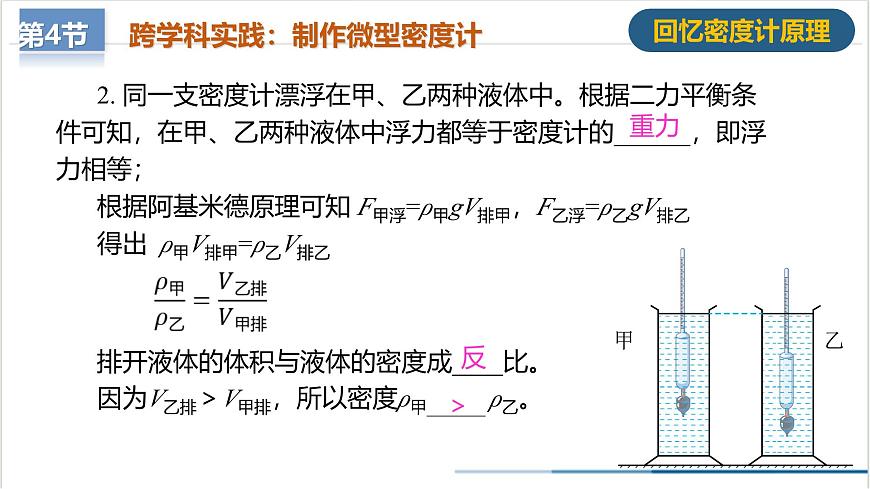

2. 同一支密度計漂浮在甲、乙兩種液體中。根據二力平衡條件可知，在甲、乙兩種液體中浮力都等于密度計的______，即浮力相等；根據阿基米德原理可知 F甲浮=ρ甲gV排甲，F(xiàn)乙浮=ρ乙gV排乙得出 ρ甲V排甲=ρ乙V排乙排開液體的體積與液體的密度成____比。因?yàn)閂乙排＞V甲排，所以密度ρ甲_______ ρ乙。

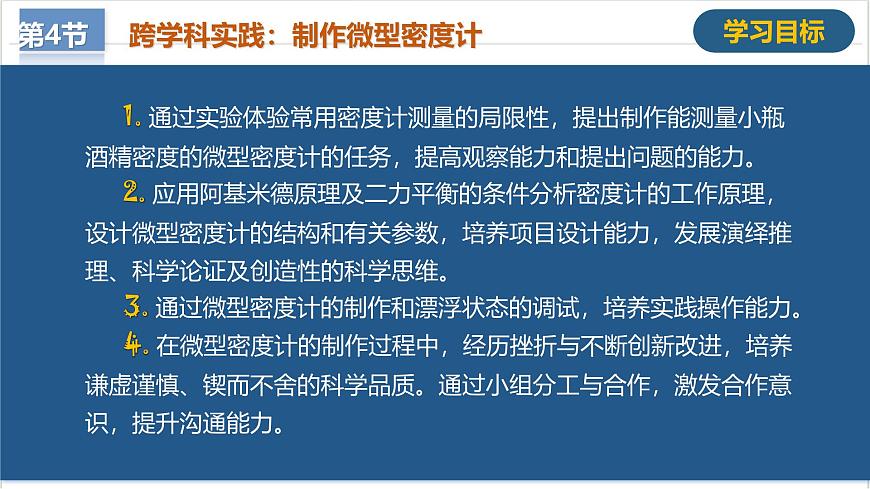

1. 通過實驗體驗常用密度計測量的局限性，提出制作能測量小瓶酒精密度的微型密度計的任務，提高觀察能力和提出問題的能力。2. 應用阿基米德原理及二力平衡的條件分析密度計的工作原理，設計微型密度計的結構和有關參數，培養項目設計能力，發展演繹推理、科學論證及創造性的科學思維。3. 通過微型密度計的制作和漂浮狀態的調試，培養實踐操作能力。4. 在微型密度計的制作過程中，經歷挫折與不斷創新改進，培養謙虛謹慎、鍥而不舍的科學品質。通過小組分工與合作，激發合作意識，提升溝通能力。

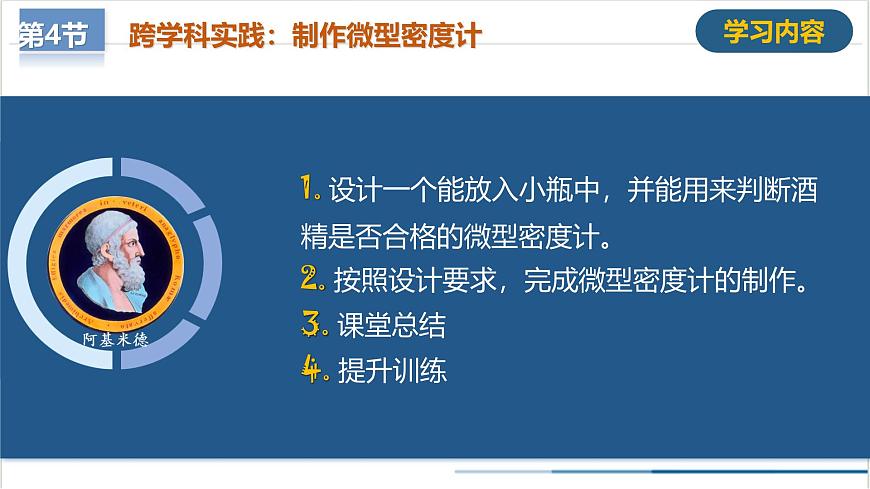

1. 設計一個能放入小瓶中，并能用來判斷酒精是否合格的微型密度計。2. 按照設計要求，完成微型密度計的制作。3. 課堂總結4. 提升訓練

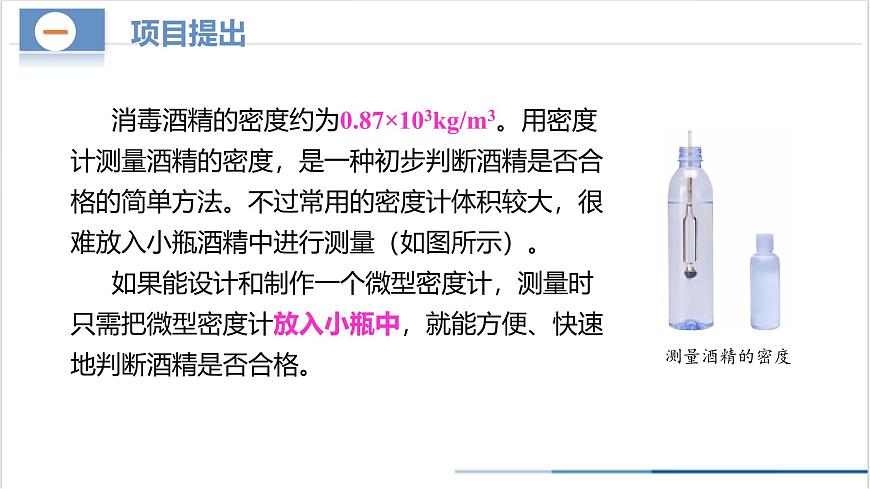

消毒酒精的密度約為0.87×103kg/m3。用密度計測量酒精的密度，是一種初步判斷酒精是否合格的簡單方法。不過常用的密度計體積較大，很難放入小瓶酒精中進行測量（如圖所示）。如果能設計和制作一個微型密度計，測量時只需把微型密度計放入小瓶中，就能方便、快速地判斷酒精是否合格。

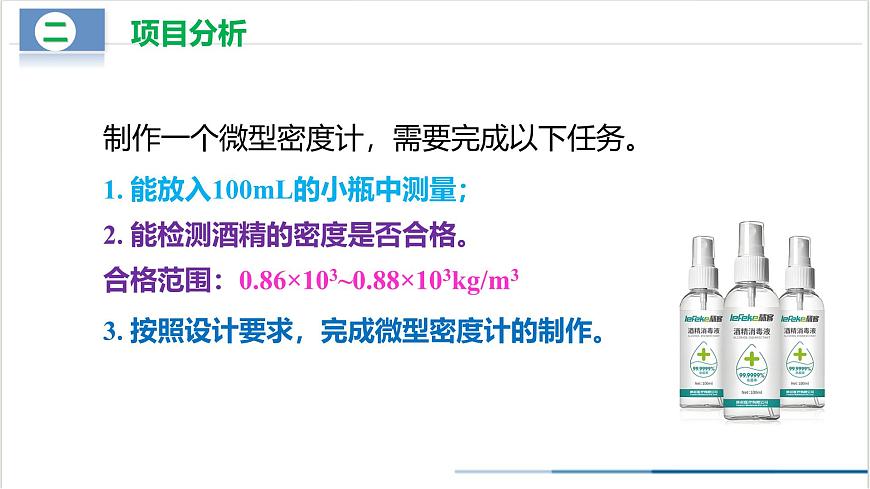

制作一個微型密度計，需要完成以下任務。1. 能放入100mL的小瓶中測量；2. 能檢測酒精的密度是否合格。合格范圍：0.86×103~0.88×103kg/m33. 按照設計要求，完成微型密度計的制作。
（1）設計思路如圖所示，把塑料吸管的下端用蠟封口并纏上銅絲，設法讓它能豎直漂浮在水面上。這就是一個最簡單的密度計。
思考：（1）測量時要使酒精不溢出需設計哪個量?（2）密度計質量設計多少合適?（3）要精確地測量密度需設計哪個量?（4）標度桿直徑多少比較合適?（5）標度桿質量不到1g怎么辦?（6）配重的標度桿怎樣才能漂浮?（7）浮子的體積多大合適?
（1）測量時要使酒精不溢出需設計哪個量?自制密度計放入盛酒精的小瓶后，可能會觸碰瓶底，還可能會使酒精溢出。另外，它漂浮在不同密度的酒精中時，作為標度桿的吸管因直徑太大，可能會造成液面在吸管上的位置變化很小，使我們難以判斷酒精密度的大小。怎樣解決這兩個問題呢?
由阿基米德原理F浮=ρ酒精gV排和二力的平衡條件F浮=G密度計可知：ρ酒精gV排=G密度計 ρ酒精gV排=m密度計g ρ酒精V排=m密度計 所以密度計的質量決定了排開酒精的體積。吸管（標度桿）的直徑影響了液面在吸管上位置的變化。看來，要設計符合要求的密度計，應該著重考慮兩個因素：一個是密度計的質量，另一個是標度桿的直徑。
（2）估算密度計的質量對于100 mL的小瓶酒精來說，若用微型密度計測量時排開1~2 mL的酒精，一般不會導致酒精溢出。計算1~2 mL酒精的質量（取1mL） 可以取1g。根據物體的漂浮條件可知，我們設計的微型密度計的質量也應為1g左右。
（3）估算標度桿的直徑可認為消毒酒精的密度為0.86×103~0.88×103kg/m3是合格的。如圖所示，若密度計漂浮在0.86×103kg/m3的酒精中，液面位于標度桿的A位置；漂浮在0.88×103kg/m3的酒精中，液面位于標度桿的B位置，則測量時液面位于A、B之間的酒精都是合格的。A、B間的長度過小，不便于觀察者分辨。為此，可設定A、B間的長度不少于4mm。
設標度桿的橫截面積為S。①如圖甲所示，當酒精的液面位于標度桿A時，ρ酒精=0.86g/cm3 則F浮=ρ酒精gV排A F浮=G密度計=mg故 V排A=mg/ρ酒精g=m/ρ酒精 =1g/（0.86g/cm3）=1.163cm3②同理，如圖乙所示，當酒精的液面位于標度桿B時，ρ'酒精=0.88g/cm3V排B=mg/ρ'酒精g=m/ρ'酒精=1.137cm3VAB=V排A-V排B=1.163cm3-1.137cm3=0.026cm3
（4）設計微型密度計的結構為了使微型密度計能在酒精中豎直漂浮，需要在標度桿下部增加配重（如纏上一些銅絲），但增加了配重的標度桿放在酒精中會下沉，因此還要在標度桿上固定一個浮子來增大浮力。這樣，微型密度計由標度桿、浮子和配重三部分組成，配重位于最下方。
（1）測量時要使酒精不溢出需設計哪個量?（質量）（2）密度計質量設計多少合適?（1g左右）（3）要精確地測量密度需設計哪個量?（標度桿直徑）（4）標度桿直徑多少比較合適?（直徑約0.3cm）（5）標度桿質量不到1g怎么辦?（加配重至1g）（6）配重的標度桿怎樣才能漂浮?（加1個浮子）（7）浮子的體積多大合適?（約0.88cm3）
（1）選擇材料①浮子可以用小泡沫塑料球作為浮子，也可以截一段稍粗點的塑料管，將其兩頭封口作為浮子。②標度桿直徑約為3 mm的細塑料管、做棉簽的實心塑料桿以及細的圓珠筆芯等，都可以用來做標度桿。
③配重可以在實心塑料桿下端纏上若干圈銅絲，或者在空心的細塑料管下端插入一段粗鐵絲作為配重。改變銅絲或鐵絲的長度就可以調節配重。
大家可以團隊協作，發揮各自的聰明才智，選擇合適的浮子、標度桿和配重，完成微型密度計的制作。下面的制作方案供同學們參考。
①組裝器材用制作棉簽的實心塑料桿（直徑約為3 mm）作為標度桿，塑料桿中部套一個直徑約1.2 cm的泡沫塑料球作為浮子，下端繞有銅絲作為配重，初步做成一個微型密度計。
②調節配重把這個密度計漂浮在水中調節配重。改變銅絲的長度，使密度計在水中漂浮時浮子浸沒在水中，水面上方露出一段標度桿。
③標記刻度把調好配重的微型密度計放入標準消毒酒精中。待微型密度計靜止時，依據液面的位置在標度桿上做一個記號。最后，用4 mm寬的彩色膠布中心對著記號貼在塑料桿上，微型密度計就做好了。
1. 老師準備了若干瓶密度不同的酒精，請用自制的微型密度計測量這些酒精，判斷哪瓶酒精的密度符合消毒酒精的要求，哪瓶密度偏大，哪瓶密度偏小。你的測量結果與老師公布的結論相同嗎?2. 如果你的測量結果與老師公布的結論不同，請分析產生誤差的原因。3. 如果你的測量結果與老師公布的結論相同，說說你的體會。
阿基米德原理 F浮=ρ酒精gV排 二力的平衡條件 F浮=G密度計 =m密度計 g①密度計的質量約1g。②標度桿的直徑3mm。 ③組成：標度桿、浮子和配重。④浮子的體積約0.88cm3。①選擇材料：浮子、標度桿、配重。②制作：組裝器材、調節配重、標記刻度。③展示交流。
1. 某同學自制的簡易密度計如圖所示，它是用木棒的一端纏繞銅絲做成的。將其放入不同的液體中，會呈豎直漂浮狀態，下列說法錯誤的是（ ） A．木棒漂浮在水面上，靜止時密度計的重力等于水對其的浮力B．木棒浸入液體的體積越大，說明該液體密度越小C．讀數需用手扶住密度計D．木棒越細測量誤差越小
A.木棒在水中都漂浮，則根據漂浮條件可知：F浮 =G；故A正確；B. 因?yàn)楦×Φ扔谂砰_液體受到的重力，木棒在液體中受到浮力相等，排開液體重力和質量也相等，木棒浸入液體的體積越大，排開液體的體積越大，說明該液體的密度越小，故B正確；C. 密度計靜止時受力平衡，讀數不能用手扶密度計，故C錯誤；D. 木棒重力一定，木棒越細，在液體外得長度變化越明顯，測量誤差越小，故D正確。故選C.
2. 在鉛筆的下端纏上一些鉛絲(使鉛筆豎直浮在液體中)，就制成了一個很有用的土密度計。將它分別放到盛有不同液體的杯中，靜止時的情景如圖所示．對于這個土密度計的下列判斷不正確的是（ ）A．它在液體中漂浮時，受到的重力與浮力大小相等B．它在三種液體中受到的浮力相等C．乙容器中液體的密度最小D．密度計在乙和丙的狀況，類似于船在海里和河里的狀況
AB．密度計漂浮在液體中，所以在液體中所受的浮力均等于其重力，故AB說法正確；C．密度計漂浮時浮力相等，排開乙液體的體積最小，所以乙液體的密度最大，故C錯誤；D．密度計在乙、丙液體中均漂浮，乙液體的密度較大，V排較小，丙液體的密度較小，V排較大，類似于船在海里和河里的狀況，故D說法正確．故選C。
3. 在吸管一端塞入銅絲作為配重制作密度計，兩端用蠟密封好，放水中后如圖甲，此時應適當_______（選填“增加”或“減少”）銅絲的量。調整并標好刻度后如圖乙，A處示數為1g/cm3，B處為1.8g/cm3。把它放入某液體中，液面恰好處在AB的中點C處，則所測液體的密度_______（選填“大于”“等于”或“小于”）1.4g/cm3。如果再增加一些配重，則C處對應的液體密度值應_______（選填“調大”“不調”或“調小”）。
4. 如圖所示，小華制作一個簡易的密度計：她選擇—根長16cm的飲料吸管，將一些銅絲從下端塞入并用石蠟封口，使吸管在液體中漂浮時能保持在豎直方向。?????（1）密度計在液體中漂浮時，受到的浮力 (選填“大于”“等于”或“小于”)重力。（2）把密度計放入水中，露出水面的長度是7cm，再將密度計放入某液體中，露出液面的長度是6cm，則此液體的密度為 ．
0.9×103kg/m3
（3）有兩根粗細不同的吸管甲和乙，甲管較粗，乙管較細，裝入銅絲后總質量相同。則 (選填 “甲”或“乙”)吸管制成的密度計測量結果更精確。
