浙教版初中科學八下 第1章電與磁章末復習兩件套-課件+單元練習AB卷（原卷版+解析版）

這是一份浙教版初中科學八下 第1章電與磁章末復習兩件套-課件+單元練習AB卷（原卷版+解析版），共60頁。

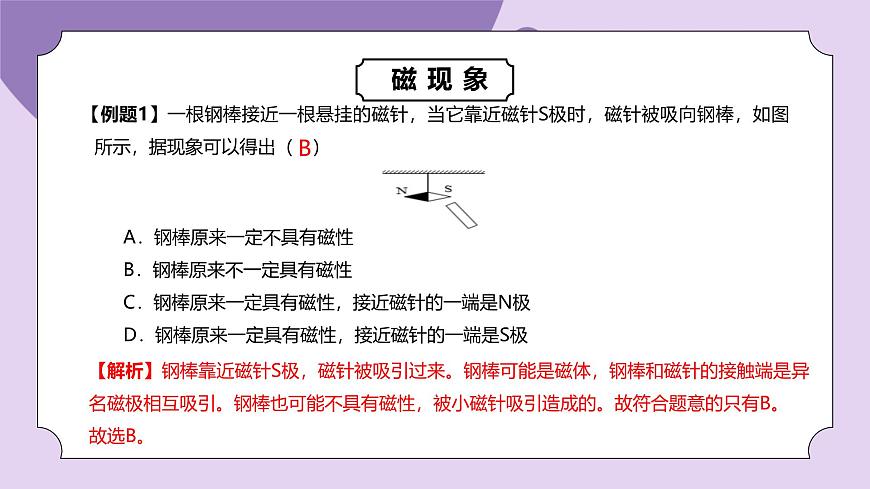

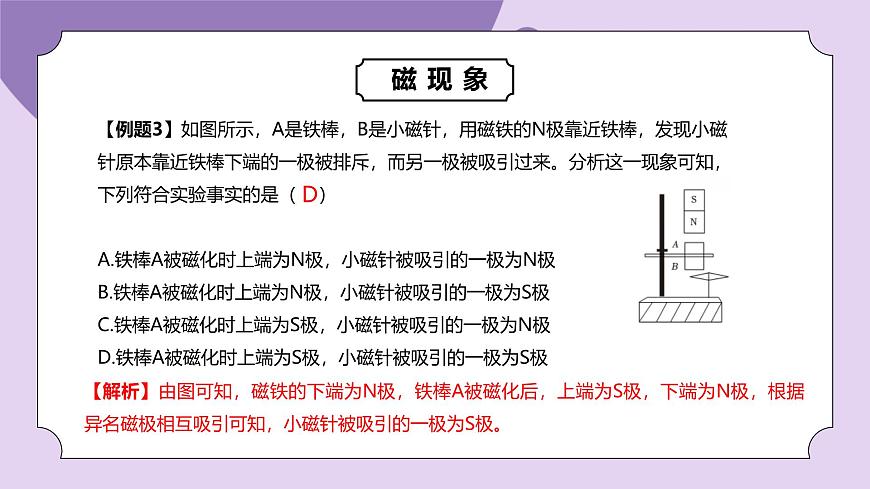

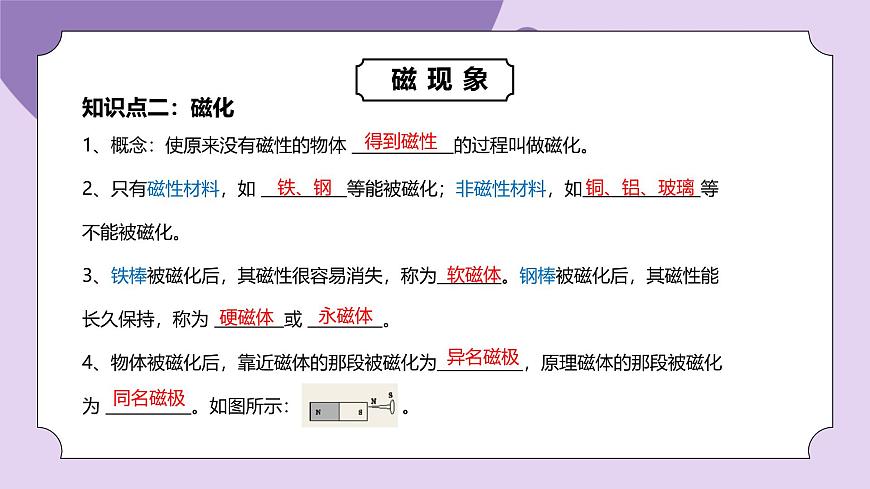

授課老師：第一章 電與磁章末復習浙教版科學八年級下 目錄電與磁 目錄電與磁 磁現象1、磁性：吸引 等物質的性質叫做磁性。2、磁體：具有 的物體叫做磁體。3、磁體上 的兩個部位，分別為 和 ， 都有兩個磁極。4、磁極間相互作用規律： 。5、判讀物體是否具有磁性的方法： 、 。鐵、鈷、鎳磁性磁性最強南極（S極） 北極（N極） 任何磁體同名磁極相互排斥、異名磁極相互吸引 知識點一：磁體和磁極（1）根據磁鐵的吸鐵性判斷；（2）根據磁體的指向性判斷； （3）根據磁極間相互作用規律判斷；（4）根據磁極的磁性最強判斷。【例題1】一根鋼棒接近一根懸掛的磁針，當它靠近磁針S極時，磁針被吸向鋼棒，如圖所示，據現象可以得出（?。〢．鋼棒原來一定不具有磁性 B．鋼棒原來不一定具有磁性 C．鋼棒原來一定具有磁性，接近磁針的一端是N極 D．鋼棒原來一定具有磁性，接近磁針的一端是S極 磁現象【解析】鋼棒靠近磁針S極，磁針被吸引過來。鋼棒可能是磁體，鋼棒和磁針的接觸端是異名磁極相互吸引。鋼棒也可能不具有磁性，被小磁針吸引造成的。故符合題意的只有B。故選B。B【例題2 】如圖所示，兩極形狀相同的鋼棒、甲的一端靠近乙的一端時，乙轉動起來，那么可判斷（　?。?A．甲棒有磁性，乙棒無磁性 B．乙棒有磁性，甲棒無磁性 C．甲、乙都有磁性 D．以上三種說法都有可能 磁現象D【解析】由于磁體能夠吸引鐵鈷鎳等物質，所以甲、乙兩個鋼棒中可能只有一個是磁體。 甲、乙如果都有磁性，兩個異名磁極靠近時，也相互吸引。故選D。 知識點二：磁化 磁現象1、概念：使原來沒有磁性的物體 的過程叫做磁化。2、只有磁性材料，如 等能被磁化；非磁性材料，如 等不能被磁化。3、鐵棒被磁化后，其磁性很容易消失，稱為 。鋼棒被磁化后，其磁性能長久保持，稱為 或 。4、物體被磁化后，靠近磁體的那段被磁化為 ，原理磁體的那段被磁化為 。如圖所示： 。得到磁性鐵、鋼銅、鋁、玻璃軟磁體硬磁體永磁體異名磁極同名磁極 磁現象【例題3】如圖所示，A是鐵棒，B是小磁針，用磁鐵的N極靠近鐵棒，發現小磁針原本靠近鐵棒下端的一極被排斥，而另一極被吸引過來。分析這一現象可知，下列符合實驗事實的是（ ）A.鐵棒A被磁化時上端為N極，小磁針被吸引的一極為N極B.鐵棒A被磁化時上端為N極，小磁針被吸引的一極為S極C.鐵棒A被磁化時上端為S極，小磁針被吸引的一極為N極D.鐵棒A被磁化時上端為S極，小磁針被吸引的一極為S極D【解析】由圖可知，磁鐵的下端為N極，鐵棒A被磁化后，上端為S極，下端為N極，根據異名磁極相互吸引可知，小磁針被吸引的一極為S極。知識點三：磁場和磁感線 磁現象1、定義： 周圍存在一種看不見、摸不著的特殊物質，叫做磁場。2、性質：磁場對放入其中的磁體產生 的作用。3、方向：磁體周圍小磁針靜止時 所指的方向。4、磁感線：用來方便、形象地描述磁場的一些 的曲線。在磁體外部，磁體周圍的磁感線從 出發，回到 。磁體磁力北極帶箭頭N極S極知識點三：磁場和磁感線 磁現象5、磁感線特點：（1）磁感線不是真是存在的，它是為了形象地描述磁場而畫出的一些假想曲線。（2）磁感線是有方向的，曲線上任何一點的切線方向就是該點的磁場方向。（3）磁感線分布的疏密可以表示磁場的強弱。磁體兩極處磁感線最密，表示其兩極處磁場最強。（4）磁感線是一些閉合的曲線。（5）空中任何兩條磁感線絕對不會相交，因?yàn)榇艌鲋腥我稽c(diǎn)的磁場方向只有一個確定的方向。知識點三：磁場和磁感線 磁現象6、幾種常見磁體的磁感線分布 磁現象【例題4】梳理“磁場和磁感線”相關知識，整理歸納如下，其中錯誤的是（　　）①磁場看不見摸不著，但是可以借助小磁針感知它的存在②磁感線是磁體周圍空間實際存在的曲線③磁感線是鐵屑組成的④地磁場的磁感線是從地球南極附近發出回到北極附近⑤磁感線有疏密之分，可以表示磁場的強弱且可以相交A．①③ B．①④ C．②④ D．②③⑤D 磁現象【解析】①磁場看不見摸不著，但是可以借助小磁針感知它的存在，故①正確；②磁感線是磁體周圍空間實際上不存在的曲線，是為了研究磁場的性質假想出來的幾何曲線，故②錯誤；③磁感線不是鐵屑組成的，鐵屑的排列是為了磁體周圍的磁場分布情況，故③錯誤；④地磁場的磁感線是從地球南極附近發出回到北極附近，故④正確；⑤磁感線有疏密之分，可以表示磁場的強弱但是不可以相交，故⑤錯誤。綜上分析，②③⑤錯誤，①④正確，故D符合題意，ABC不符合題意。故選D。 磁現象【例題5】如圖所示是條形磁體的磁場分布圖。將小磁針放置在磁場某處，靜止時指向如圖所示，小磁針黑色端為北極。關于該磁場，下列說法正確的是（　　） A．該條形磁體的左端為S極，右端為N極 B．a(chǎn)點沒有磁感線經過，所以a點沒有磁場 C．b點的磁場方向向左 D．c點的磁場比b點強D 磁現象【解析】A.由圖可知，小磁針的左端為N極，小磁針的N極靠近條形磁體的右端，由異名磁極相互吸引可知，該條形磁體的左端為N極，右端為S極，故A錯誤；B.磁體周圍存在磁場，a點的磁感線雖然沒有畫出，但a點有磁場，故B錯誤；C.小磁針靜止時北極所指的方向與該點的磁場方向一致，所以b點的磁場方向向右，故C錯誤；D.磁感線分布越密的地方，其磁場越強，故c點的磁場比b點強，故D正確；故選D。 磁現象知識點四：地磁場1、概念： 產生的磁場叫地磁場2、特點：地磁場和 的磁場相似，地磁場的北極在 附近，地磁場的南極在 附近。但地磁場的兩極和地理兩極 ，它們之間有夾角。我國宋代學者 最早發現這一現象。地球條形磁體地理南極地理北極并不重合沈括【例題6】小強在浙江將一根質量分布均勻的條形磁鐵用一條線懸掛起來，使它平衡并呈水平狀態，懸線系住磁鐵位置應在（ ? ）??A.磁體重心處??B. 磁體的某磁極處??C.磁體重心的北側??D.磁體重心的南側 磁現象C【解析】地球是個大磁體，浙江在北半球，北半球的磁感線是斜向下的。則條形磁體的上端是N極，向下微傾，要使質地均勻的條形磁體水平平衡，懸線應系在重心的北側。故選C。 目錄電與磁1、發現：1820年，丹麥的物理學家 發現了電流的磁現象。2、 是第一個揭示電和磁聯系的實驗：（1）在小磁針的上方放置一根與小磁針平行的直導線，當給直導線通電時，可觀察到 。（2）電路斷電后，觀察到 。（3）改變電流方向，觀察到 。 奧斯特知識點一：通電直導線的磁場 電生磁奧斯特實驗小磁針發生了偏轉小磁針不發生偏轉小磁針偏轉方向發生改變4、 電流的磁效應：奧斯特實驗表明電與磁之間存在著聯系，它說明 ， 電流的磁場方向與 的方向有關。 5、直線電流的磁場分布特點：直線電流周圍的磁感線分布是以直導線上各點為圓心的同心圓，越靠近通電直導線，磁場越強，反之越弱。 知識點一：通電直導線的磁場 電生磁電流通電導體周圍存在磁場6、用右手螺旋定則（安培定則）判定通電直導線的磁場方向：用右手握住導線，讓大拇指指向 ，四指彎曲的方向就是直線電流產生的 。 知識點一：通電直導線的磁場 電生磁電流的方向磁場方向【例題7】如圖示奧斯特實驗的示意圖有關，分析正確的是（ ） A. 通電導線周圍磁場方向由小磁針的指向決定。 B. 發生偏轉的小磁針對通過通電導線有力的作用。 C. 移去小磁針后的通電導線周圍不存在磁場。 D. 通電導線周圍的磁場方向與電流方向無關。 電生磁B 電生磁【解析】AD.通電導線周圍的磁場方向是由電流的方向決定的，不是由小磁針的指向決定的，故AD錯誤；B.當通電導線放在小磁針上方時，小磁針會發生偏轉，說明小磁針受到了力的作用，物體間力的作用是相互的，所以偏轉的小磁針對導線也有力的作用，故B正確；C.通電導線周圍的磁場與小磁針的有無無關，移走小磁針后，通電導線周圍的磁場仍然存在，故C錯誤。故選B?！纠}8】丹麥物理學家奧斯特通過實驗驗證了電流周圍存在磁場，某校學生在實驗室驗證了奧斯特實驗，當水平導線中通有如圖所示的電流時，S極將偏向 ???? ?（填“紙內”或“紙外”）；要使實驗效果更加明顯應使導線沿??? ??（填“東西”或“南北”）方向放置。 電生磁紙外南北 電生磁【解析】（1）根據安培定則，判斷通電直導線的磁場時，右手握住導線，讓大拇指指向電流方向 ，四指彎曲的方向就是直線電流產生的磁場方向。又因?yàn)樾〈裴楴極的方向和磁場方向一致，所以N極將偏向紙內，S極將偏向紙外；（2）由于小磁針靜止時指南北方向，所以實驗時一般把導線沿南北方向放置，這樣導線下方的小磁針偏轉，不再指示南北，這更說明是受到了新的磁場的作用，使實驗更有說服力。 1、通電螺線管的周圍的磁場與 的磁場很相似。2、 通電螺線管的磁極跟螺線管中的 有關。3、通電螺線管的磁極可以用右手螺旋定則（安培定則）判定：用右手握住螺線管，讓四指彎向螺線管中的 ，大拇指所指的那一端就是通電螺線管的 極。條形磁鐵知識點二：通電螺線管的磁場 電生磁電流方向電流方向北通電螺旋管線圈中的電流方向和螺線管周圍磁感線的分布如圖所示，其中正確的是（ ??） 電生磁【例題9】B? 電生磁?【解析】根據安培定則，用右手握住螺線管，讓四指彎向螺線管中的電流方向，大拇指所指的那一端就是通電螺線管的N極。A.右端為N極，磁感線應由右端出發，故A錯誤；B.左端為N極，磁感線應由左端出發，故B正確；C.右端為N極，磁感線應由右端出發，故C錯誤；D.左端為N極，磁感線應由左端出發，故D錯誤;故選B。 電生磁【例題10】?根據圖中所示的要求，繞制圖中的各螺線管。1、構造：電磁鐵由 和 兩部分組成。2、原理：電磁鐵是利用 原理工作的。3、特點：有 通過時有磁性，無 通過時沒有磁性。4、影響磁性強弱的因素：（1）線圈匝數一定時，通過線圈的 越大，電磁鐵的磁性越強；（2）電流一定時， 越多，電磁鐵的磁性越強；螺線管知識點三：電磁鐵 電生磁鐵芯電流的磁效應電流電流電流線圈匝數5、實驗探究電磁鐵磁性強弱的影響因素時，應用了的方法：（1）控制變量法；（2）轉換法：電磁鐵的磁性強弱通過電磁鐵吸引大頭針數目的多少來判斷，電磁鐵吸引大頭針數目越多，電磁鐵的磁性越強，反之越弱。6、電磁鐵的優點：（1）磁性的強弱可以通過改變電流的大小來改變；（2）磁性的方向可以通過改變電流的方向來改變；（3）磁性的有無可以通過通、斷電來控制。知識點三：電磁鐵 電生磁 電生磁【例題11】在探究影響電磁鐵磁性強弱的因素時，小科設計了如圖所示的電路，下列相關說法不正確的是（ ? ?）??A.?電磁鐵A、B上方都是S極 ???B.?通過電磁鐵A、B的電流相等??C.?電磁鐵A的磁性強于電磁鐵B的磁性????D.?向右移動滑片P，電磁鐵A、B的磁性都減弱A??【解析】A.根據安培定則，電磁鐵A和B的上方都為N極，故A錯誤；B.電磁鐵A和B串聯接入電路中，所以電流相等，故B正確；C.電流相同時，線圈匝數越多，電磁鐵的磁性越強，所以A的磁性強于B的磁性，故C正確；D.向右移動滑片P，滑動變阻器接入電路的電阻變大，電路中電流變小，電磁鐵A、B磁性都減弱，故D正確。 故選A。 電生磁【例題12】將圖中的電磁鐵連入你設計的電路中，電路畫在虛線框內，要求：（1）電路能改變電磁鐵磁性的強弱（2）小磁針靜止時如圖所示。 電生磁 目錄電與磁1、工作原理：利用 的電路的通斷來間接的控制 的電路。2、實質：利用 來控制電路的一種開關。知識點一：電磁繼電器 電磁鐵的應用低電壓、弱電流高電壓、強電流電磁鐵【例題13】小利同學觀察到學校樓道里的消防應急燈，平時燈是熄的，一旦停電，兩盞標有“36V”燈泡就會正常發光。如圖所示是小利設計的四個電路，其中可以起到消防應急燈作用的電路是（　　） CA B C D 電磁鐵的應用【解析】根據題意，分析各圖可知，當照明電路正常工作時，電磁鐵具有磁性，吸引銜鐵，使消防應急燈所在電路斷開，而當停電后，電磁鐵失去磁性，銜鐵在彈簧的作用下向上彈起，與觸點接觸，兩燈泡連接，且為并聯。因此，對照各圖發現，只有圖C符合這一要求。故選C。 電磁鐵的應用 目錄電與磁1、如圖，開關閉合后，導體ab會 運動，通電導體在磁場中受到 的作用，2、通電導體在磁場中受力的方向與 和 有關，當只改變磁場方向和電流方向時，導體受力的方向 發生改變；同時改變磁場方向和電流方向，導體受力的方向 發生改變。知識點一：磁場對通電導體的作用 電動機受力力磁場方向電流方向會不會（1）如圖甲所示，矩形線圈所處的位置稱為線圈的 ，此時給矩形線圈通電，矩形線圈 轉動。不會（2）讓矩形線圈處于圖乙示位置，給矩形線圈通電，觀察矩形線圈 轉動。 知識點二：磁場對通電線圈的作用 電動機平衡位置會甲乙1、原理： 。2、能量轉化：工作過程中，將 轉化為 。3、構造：電動機由 和 兩部分構成。 4、換向器：（1）由兩個銅半環和兩個電刷構成；（2）原理：線圈剛轉過 時，換向器自動改變線圈中的 ，改變線圈兩邊的受力方向，使線圈 。知識點三：電動機通電線圈在磁場中受力轉動電能機械能轉子定子平衡位置電流方向連續轉動 電動機【例題14】下列說法正確的是( ) A.電動機是把機械能轉化為電能的機器 B.電動機是把電能轉化為機械能的機器 C.直流電動機是利用線圈的轉動而產生電流的 D.改變線圈中的電流方向，可以改變電動機線圈轉動的快慢?B 電動機【例題15】如圖所示的實驗裝置，可以驗證( ??)?A．研究感應電流的方向與磁場方向的關系??B．研究磁極間相互作用規律??C．研究通電導體在磁場中所受的力與什么因素有關??D．研究電磁鐵的磁性與什么因素有關C 電動機【例題16】如圖所示，干電池底部吸有強磁鐵（可導電），在干電池的正極上支有一“門”字形導線框，導線框B側和套在強磁鐵上的導電圓環C連接，導線框和圓環C能夠一起繞干電池持續轉動，圓環C在轉動過程中與強磁鐵接觸良好。導線框轉動的動力來源（　　）B 電動機A．只有線框A側受到磁場對電流的作用 B．只有線框B側受到磁場對電流的作用 C．線框A側、B側都受到磁場對電流的作用 D．線框A側、B側都未受到磁場對電流的作用，是受到的其他外力【解析】干電池底部吸有強磁鐵，周圍存在磁場，導線框B側和套在強磁鐵上導電圓環C連接，則線框B側有電流通過（即線框B側是通電導體），所以線框B側受到磁場對電流的作用力而運動；而線框A側沒有通電，所以A側沒有受到磁場的作用力；故B正確，ACD錯誤。故選B。 電動機 目錄電與磁1、電磁感應現象： 的一部分 在磁場中做 時，導體中會產生 。2、感應電流的方向和 方向和 有關。若改變二者其中之一，感應電流的方向 發生改變；若二者同時改變，感應電流的方向 發生改變。知識點一：電磁感應 發電機閉合電路導體切割磁感線運動感應電流導體切割磁感線磁場方向不會會1、原理： 。2、結構：由 和 兩部分組成。3、能量轉化： 轉化為 。4、交流電：（1）特點：電流大小和方向 發生周期性改變。（2）頻率：電流在每秒內發生周期性變化的次數。我國電網以交流電供電，頻率是 Hz。知識點二：發電機 發電機電磁感應原理定子轉子機械能 電能會50【例題17】如圖所示為我國新型反潛巡邏機，機尾的“棍子”叫作磁異探測器，它能將潛艇經過海域引起的磁場強弱變化轉化為相應變化的電流，從而發現潛艇的存在。下列圖中能解釋磁異探測器工作原理的是(　　)A 發電機? 發電機?【例題18】將小電動機與小燈泡按如圖所示的電路連接，在小電動機轉軸上繞線，然后用力拉線，使電動機轉動，在電動機轉動過程中，小燈泡發光。有關該現象有下列幾種說法，其中正確的是（　?。俅藭r(shí)電動機是電源②這是一種電磁感應現象③這是電流的磁效應④此電動機轉速越快，燈泡越亮A．①②③ B．①③④ C．①②④ D．②③④C 發電機【解析】在小電動機轉軸上繞線，然后用力拉線，使電動機轉動，此時電動機相當于發電機，利用了電磁感應原理，不是電流的磁效應，而是磁產生了電，電動機對外供電，相當于電源，使小燈泡發光；電動機轉速越快，產生的感應電流越大，則燈泡越亮，故①②④正確。故選C。 目錄電與磁1、家庭電路由 、 、 、 、 、 等組成。（1）進戶線：家庭電路中的兩根電線，一根叫______線，另一根叫______線。地線不與外邊的進戶線相接，而是連接在住宅樓埋入大地的接地導體上?；鹁€和零線之間有______伏的電壓，火線和大地之間有______伏的電壓零線和大地之間______電壓。知識點一：家庭電路的組成 家庭用電進戶線（電源） 電能表總開關熔斷器插座電燈和開關火零2202200（2）電能表：用來測量用戶在某一時間段內消耗電能的多少，通常裝在家庭電路 的 上。外面供線電路接入家庭后，首先接到電能表上。（3）總開關：常用閘刀開關或者空氣開關，用來控制整個家庭電路的 ，便于檢測電路，更換電器設備，裝在電能表之后。（4）保險絲：用于保護家庭電路的安全。連接時應該 在 上，當電路中電流過大時，就會自動切斷電路，起到 的作用。知識點一：家庭電路的組成 家庭用電干路通斷串聯火線保護電路（5）保險絲：一般由 的合金制成，更換保險絲時， 換成更粗的保險絲。保險絲的額定電流應 電路中正常工作時的電流。（6）開關：用電器的開關接在 上，與其控制的用電器 。（7）用電器：在家庭電路中，用電器和用電器之間是 的。（8）插座：兩孔插座左孔接 ，右孔接 ；三孔插座左孔接 ，右孔接 ，上面的孔把用電器的金屬外殼和 連接，防止用電器漏電，使金屬外殼帶電，人觸碰時造成觸電。知識點一：家庭電路的組成 家庭用電熔點較低不能等于或稍大于火線串聯并聯零線火線零線 火線地線1、構造：由筆尖金屬體、電阻、氖管、彈簧、筆尾金屬體等組成；2、作用：用來辨別 和 ；3、使用方法：使用時筆尖接觸被測導線，手必須接觸 ，用測電筆測火線時氖管 ，測零線時氖管 。知識點二：測電筆 家庭用電火線零線筆尾金屬體發光不發光1、家庭電路電流過大的原因（1） ；（2）電路中用電器總功率過大；2、電流過大的危害電路中火線和零線直接連通，造成短路。短路時電流可以突然增大到幾百安以上，其瞬間放熱量很大，大大超過線路正常工作時的發熱量，不僅能使絕緣皮燒毀，而且能使金屬熔化，引起可燃物燃燒發生火災！知識點三：家庭電路故障 家庭用電發生短路知識點三：家庭電路故障 家庭用電3、造成家庭電路短路的三個原因： ①用電器使用年久絕緣皮破損或老化，使火線和零線聯通； ②連線時沒仔細看造成短路； ③在用電器兩端的接線柱上，有一根線沒接牢而脫落和另一根接觸連通，造成短路。4、斷路：保險絲熔斷、火線斷路、零線斷路?【例題19】如圖甲所示，插線板上的指示燈在開關閉合時會發光，插孔 正常通電；如果指示燈損壞，開關閉合時插孔也能正常通電。請?jiān)趫D乙中畫出插線板中開關、指示燈和插孔的連接方式，并與電源線接通。 家庭用電【解析】插線板上的指示燈在開關閉合時會發光，插孔正常通電，說明開關同時控制燈泡和插座；當指示燈損壞時，開關閉合時插孔也能正常通電，說明燈泡和插座之間是并聯的；因此開關串聯在干路中，控制指示燈和插孔。如下圖所示： 家庭用電? 家庭用電【例題20】如圖所示是小明家的部分電路,開始時各部分工作正常.他將電飯煲的插頭插入三孔插座后,正在燒水的電熱水壺突然停止工作,但電燈仍正常發光,拔出電飯煲的插頭,電熱水壺仍不能工作,把測電筆分別插入插座的左、右孔,氖管均發光.若電路中只有一處故障,則(　　)?A.電熱水壺所在電路的B、C間斷路B.插座的接地線斷路C.電路的C、D間導線斷路D.電路的A、B間導線斷路C 家庭用電?【解析】電燈仍正常工作,說明不是保險絲燒壞了,即沒有發生短路;而把測電筆分別插入插座的左、右孔,氖管均能發光,說明火線有電,而零線斷路,且是在C、D之間導線斷路。故選C。 目錄電與磁1、電流對人體的危害：由歐姆定律可知，人體的電阻一定，加在人身體上的電壓越大，通過人體的電流就越大，對人體的危害就越大，當超過 時，人就會有生命危險。2、對人體安全的電壓是： 。3、觸電的種類： 低壓觸電：人體接觸火線、零線；人體接觸火線、大地。 高壓觸電：電弧觸電、跨步電壓觸電。知識點一：觸電 安全用電30毫安不超過36V1、不接觸 （安全電壓的帶電體除外），不靠近 。2、觸電的急救 （1）首先 ； （2）將人體與帶電體分離后，進行現場搶救或撥打求救電話。知識點二：安全用電原則 安全用電低壓帶電體高壓帶電體切斷電源?A.劉強所言的該款釣竿若觸碰到高壓線,高壓線與握手處之間的釣竿電阻不足2 ΩB.劉強所言的該款釣竿若觸碰到220 V民用電是安全的C.若釣竿觸碰到高壓線發生觸電事故時,釣友應迅速奪下釣竿D.魚塘的水中含雜質較多,但由于釣線一般是尼龍線,故當釣線在水中浸泡后甩到高壓線上時不會發生觸電事故? 安全用電【例題21】據媒體報道,每年都有釣魚者(如圖所示)因不小心將魚竿觸碰到高壓線而觸電身亡的事故發生,甚至養鴨人和放羊人用廢棄的魚竿趕鴨驅羊時也發生過類似慘劇.劉強同學意識到安全用電非常重要!他查閱資料后對同學們講:有一種碳素釣竿每厘米的阻值為1.5×10-3?Ω,10 m長的釣竿若觸碰到10 kV的高壓線,那將萬分危險!根據上述材料,下列說法正確的是?(　　)A? 安全用電【解析】10 m長的釣竿的電阻R=1.5×10-3?Ω/cm×10×100 cm=1.5 Ω,A正確;釣竿的電阻相對于人體來說很小,可以忽略不計,當人通過釣竿觸碰到220 V的民用電時,220 V的電壓基本上都加在人體上,是非常危險的,B錯誤;釣竿觸碰到高壓線發生觸電事故時,釣友直接去奪釣竿也會發生觸電事故,C錯誤;魚塘的水是導體,釣線在水中浸泡后也成為導體,當將釣線甩到高壓線上時會發生觸電事故，D錯誤。故選A。知識網絡謝謝觀看
