川教版（2018）九年級下冊第7課 程序設計流程圖精品課件ppt

這是一份川教版（2018）九年級下冊第7課 程序設計流程圖精品課件ppt，共13頁。PPT課件主要包含了2程序流程圖，任務分析，機器人的搭建，設定檢測距離，程序流程圖，BASIC程序等內容，歡迎下載使用。
設計程序，簡單地說，就是人們告訴計算機（或機器人）做什么，什么進修做以及怎樣做的方式。
要想為機器人設計一個好的程序，一般需要經過以下幾個步驟： 1、分析問題； 2、設計算法； 3、畫出框圖； 4、編寫程序； 5、調試程序。
7.1程序設計的一步驟
程序流程圖是用一些特定的圖框來描述人們解決問題或執行任務的方法、思路或算法。 一個流程圖包括以下幾個部分：表示相應操作的框，不同操作用不同形狀的框表示；框內有必要的文字說明；帶箭頭的流程線，表示執行算法的邏輯順序。

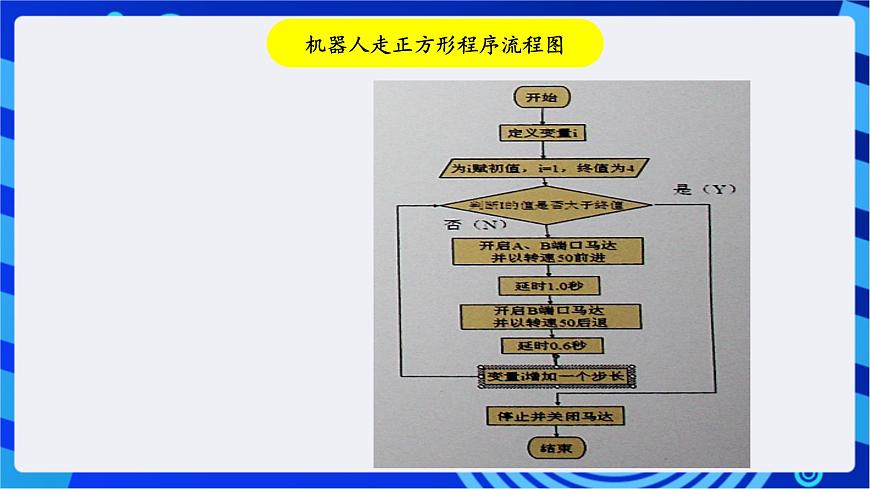

機器人走正方形程序流程圖
畫程序流程圖常用的表示符號：
1.任務描述 機器人在前進的過程中，如果前方有障礙物，則停止，否則繼續前進。
7.3應用舉例：前方有障礙，STOP！
從機器人搭建來講，機器人要能識別前方有無障礙物；從程序執行過程來講，首先機器人檢測前方是否有障礙物，若沒有障礙物則打開馬達前進，同時監測障礙物，若遇到障礙物則停止前進。
要讓機器人檢測前方是否有障礙物，可以在機器人的前端安裝一個超聲波傳感器。
下面的程序能幫助我們清楚地知道機器人離障礙物的距離。
在智慧BASIC中，超聲波傳感器的取值函數為：checkultrasund（端口號）。假如我們將超聲波傳感器安裝在機器人的1號輸入端口，機器人檢測到障礙物的閾值為18，那么checkultrasund (1)
