人教版（2024）九年級全冊第1節 電壓同步測試題

這是一份人教版（2024）九年級全冊第1節 電壓同步測試題，共52頁。試卷主要包含了選擇題，填空題，計算題等內容，歡迎下載使用。
一、選擇題（共20小題）：
1．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A1的示數為0.9A，A2的示數為0.5A，則通過燈泡L1的電流為（ ）
A．0.4A
B．0.5A
C．0.9A
D．1.4A
2．如圖所示的實驗電路，閉合開關S后，電流表A的示數為0.5A，電流表A1的示數為0.3A。則通過小燈泡L1、L2的電流分別是（ ）
A．0.3A、0.2A B．0.2A、0.3A C．0.5A、0.3A D．0.5A、0.2A
3．如圖甲所示電路，閉合開關后燈L1、L2均正常發光，電流表A1、A2的示數都如圖乙所示，下列說法正確的是（ ）
A．燈L1、L2是串聯連接的
B．流過燈L2的電流是0.3A
C．流過燈L1的電流是1.5A
D．干路中電流為1.8A
4．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A的示數是0.6A，電流表A1的示數是0.2A，則電流表A2的示數是（ ）
A．0.2A
B．0.3A
C．0.4A
D．0.6A
5．如圖甲所示的電路中，兩個燈泡L！、L2并聯，閉合開關，電流表A2的示數如圖乙所示。電流表A1和A的指針都指向同一刻度，如圖丙所示。下列說法正確的是（ ）
A．通過燈L2的電流為0.16A B．燈L1比燈L2更亮
C．電流表A的示數為0.1A D．通過燈L1的電流為0.2A
6．在如圖所示的電路中，閉合開關L1、L2均發光，且L1較L2亮。電壓表V1、V2、V3的示數分別為U1、U2、U3，電流表A1、A2、A3的示數分別為I1、I2、I3，可以判斷（ ）
A．U1＞U2；I1＝I2
B．U3＞U1；I1＜I2
C．U1＜U2；I1＝I2
D．U3＞U2；I2＜I3
7．用下列電路探究電路的電流規律時，電流表A1、A2的示數如圖所示，則流過燈泡L1、L2的電流分別是（ ）
A．0.7A、0.4A B．0.3A、0.4A C．0.14A、0.26A D．0.7A、1.3A
8．如圖，電流表A1、A2、A3的示數分別為30mA、50mA、70mA，則電流表（ ）
A．A4的讀數是50mA
B．A4的讀數是100mA
C．A5的讀數是80mA
D．A5的讀數是30mA
9．如圖的實物電路中，當開關S1、S2閉合時，A1電流表的示數為0.2A，A2電流表的示數為0.5A，則下列判斷正確的是（ ）
A．通過燈L1的電流為0.5A B．通過燈L1的電流為0.3A
C．通過燈L2的電流為0.7A D．通過燈L2的電流為0.3A
10．小明同學按圖甲所示的電路進行實驗，已知電源由四節新干電池組成。閉合開關S后，電流表A1和A2的指針均指在圖乙所示的位置。下列說法正確的是（ ）
A．電流表A1、A2的示數分別為0.2A、1.0A B．電流表A1、A2的示數均為1.0A
C．電壓表V1、V2的示數分別為2V、4V D．電壓表V1、V2的示數均為6V
11．如圖所示，電源電壓為6V，閉合開關，電壓表示數為3.5V，則（ ）
A．L1兩端電壓為2.5V
B．L1兩端電壓為3.5V
C．電壓表測L1兩端電壓
D．L2兩端電壓為2.5V
12．如圖所示的電路中，電源電壓為6V不變，閉合開關S后，燈泡L1、L2都發光，電壓表示數為2.5V，則（ ）
A．燈L1兩端電壓為2.5V
B．燈L2兩端電壓為2.5V
C．燈L1兩端電壓為3.5V
D．燈L1和燈L2兩端電壓之和為3.5V
13．如圖所示，開關S閉合時，兩電壓表的指針位置相同，則電阻R1和R2兩端的電壓可能分別為（ ）
A．8V 2VB．10V 2VC．2V 8VD．2V 10V
14．在圖a所示電路中，V1、V2都是有0～3V和0～15V兩個量程的電壓表。當閉合開關后，兩個電壓表指針偏轉均如圖b所示，則電阻R1、R2兩端的電壓分別為（ ）
A．9.6V，2.4VB．12V，2.4VC．2.4V，12VD．12V，9.6V
15．有兩個電路元件A和B，流過元件的電流與其兩端電壓的關系如圖甲所示。把它們串聯在電路中，如圖乙所示。閉合開關S，這時電流表的示數為0.2A，則電源電壓是（ ）
A．2.0VB．4.0VC．4.5VD．2.5V
16．如圖所示電路中，電壓表V1，V2，V3的示數分別為U1，U2，U3，電流表A1、A2的示數分別為I1、I2，那么下列關系正確的是（ ）
A．兩電阻并聯
B．I1＞I2
C．U2＝U1+U3
D．若R1短路，則V2示數為0
17．如圖的電路，閉合開關，電路正常工作，圖中電流表A1、A2、A3、A4對應的示數為I1、I2、I3、I4，電壓表V1、V2、V3、V4對應的示數為U1、U2、U3、U4．下列說法正確的是（ ）
A．I1＜I2，I3＝I4，U1＝U2，U3＞U4
B．I1＝I2，I3＝I4，U1＝U2，U3＝U4
C．I1＝I2，I3＜I4，U1＜U2，U3＝U4
D．I1＜I2，I3＜I4，U1＝U2，U3＝U4
18．如圖所示電路中，當開關S閉合時，電壓表V1、V2、V3的示數分別為U1、U2、U3，電流表A1、A2的示數分別為I1和I2（五塊電表的讀數均不為零），其中V1、V2兩個電壓表指針偏轉均為圖所示，那么下列結論正確的是（ ）
A．U2＝U1＝U3，I1＝I2 B．U2＝U1+U3，R1兩端電壓為8V
C．R2兩端電壓為8V，I1＝I2 D．R1兩端電壓為8V，I1＞I2
19．在如圖所示電路中，開關S閉合時，規格相同的燈泡L1、L2，均能發光，圖中甲、乙、丙皆為電表，粗心的小明在讀數時只在紙上記錄了“1.5、3、6”三個數字（數字與電表對應關系未知），則下列說法中正確的是（ ）
A．L1、L2并聯，甲、乙、丙示數分別為3V、6A、1.5A
B．L1、L2并聯，電源電壓為6V，通過L1、L2的電流分別為1.5A、3A
C．L1、L2串聯，電路中的電流為3A，L1、L2兩端的電壓分別為1.5V、6V
D．L1、L2串聯，甲、乙、丙示數分別為1.5A、3V、6V
20．如圖所示電路，電源兩端電壓12V保持不變。下列說法中錯誤的是（ ）
A．當開關S1閉合、S2斷開，L2與L3串聯，電壓表V1測量L3兩端電壓，電壓表V2測量L2兩端電壓
B．當開關S1斷開、S2閉合，L1與L3串聯，電壓表V1示數為12V
C．當開關S1、S2斷開，三個小燈泡串聯，若電壓表V1示數為7V，電壓表V2示數為9V，則小燈泡L1兩端電壓為4V
D．當開關S1閉合、S2斷開，過了一段時間后，電流表示數突然增大，電壓表V1變?yōu)?2V、電壓表V2示數變?yōu)?，則故障原因可能為L(zhǎng)3斷路
二、填空題（共15小題）：
21．如圖所示，電源電壓為3V，開關閉合后，電流表A的示數為0.3A，電流表A1的示數為0.2A，燈泡L1、L2的連接方式是 聯，燈泡L1兩端的電壓為 V，通過燈泡L2的電流為 A。
22．如圖甲所示的電路中，合上開關后，兩燈正常發光，電流表A1、A2的示數都如圖乙所示，兩燈是 （選填“串聯”或“并聯”），L2的電流是 A。
23．如圖所示的電路中，電壓表測量 兩端的電壓（選填“電源”、“L1”、“L2”）；若電源電壓為6V，電壓表的示數為2V，則燈泡L1兩端的電壓為 V。
24．如圖甲所示，當閉合開關S，電器正常工作，電壓表V1、V2的指針位置完全一樣，如圖乙所示，則L1兩端電壓為 V，L2兩端電壓為 V。
25．（1）如圖所示的電路圖中，閉合開關S后，電源電壓為6V，L1兩端的電壓為2V，則電壓表的示數是 V。
（2）如圖甲所示電路中，電壓表測量的是 （填“L1”或“L2”）兩端的電壓，電壓表的示數如圖乙所示，若電源電壓為6V，則燈L1兩端電壓為 V。
26．在如圖所示的電路中，電源電壓保持不變，燈泡始終完好。當只閉合S1時，電壓表V1和V2的示數分別為6V和4V，電源電壓 V；當S1、S2和S3都閉合時，有示數的電表有 個。
27．如圖所示，將S1和S2都閉合，L1、L2、L3的連接方式是 ，且此時A1和A2的示數分別為6A和4A。若再將S2斷開，有一個表的示數減小了3A，那么兩個開關都閉合時通過L2的電流為 A。
28．如圖所示電路中，電源電壓不變，當開關S1、S2、S3都斷開時，V2的示數為9V；當開關S1、S3閉合，S2斷開時，V1的示數為6V，V2的示數為5V。則電源的電壓為 V，當開關S1、S3閉合，S2斷開時L3兩端的電壓為 V。
29．如圖所示，若將兩個開關都閉合時，電燈L1、L2、L3的連接方式是 （填“串聯”或“并聯”），此時通過L1、L3的電流之比為1：6，A1和A2的指針偏轉角度相同，當S1斷開時，A2的示數減少了0.4A，那么兩開關都閉合時流過L2的電流為 A。
30．如圖所示電路中，電源電壓不變，R1、R3為定值電阻且阻值相同，R2為滑動變阻器，電壓表V1量程為“0～15V”，電壓表V2量程為“0～3V”，兩個電流表量程均為“0～0.6A”。
（1）當開關S、S1、S2均閉合時，電壓表V1的示數為6V，則電源電壓為 V；
（2）當開關S、S2閉合，S1斷開時，移動滑動變阻器，使電壓表V2的示數為4V，則此時滑動變阻器R2兩端的電壓為 V。
31．如圖所示電路中，電源電壓不變，當開關S斷開時，電壓表V1的示數為5V，電壓表V2的示數為7V；當開關S閉合時，電壓表V1的示數為9V，電壓表V2的示數為5.4V。則：電源電壓為 V；開關S斷開時，燈L1兩端的電壓為 V；開關S閉合時，燈L1兩端的電壓為 V。
32．如圖所示的電路中，電源電壓保持不變，不考慮溫度對燈絲電阻的影響，整個過程電路均無故障、所有電表均為實驗室學生電表。當閉合開關S1，斷開S2、S3時，電壓表V1的示數為4V，電壓表V2、V3的指針偏轉的程度相同。當閉合開關S1、S2、S3時，電流表A1、A2、A3的示數均不相同，斷開所有開關，若將電路中其中某兩個燈泡的位置互換后，再同時閉合三個開關，發現與之前相比，電流表A1、A2、A3的示數都沒有發生改變，則電源電壓為 V。將電壓表V2更換為電流表A4，當閉合開關S1，斷開S2、S3時，電壓表V1的示數為2.4V，則此時電壓表V3的示數為 V。
33．如圖的電路，電源電壓恒定不變，閉合開關S，此時電壓表V1的示數為U0，則電壓表V2的示數
U0（選填“大于”、“小于”或“等于”）：若已知電流表A1、A2、A3的示數依次為0.7A、09A、0.6A，則通過小燈泡L3的電流為 A。
34．如圖電路，當閉合開關S1，斷開S2時，電壓表V1、V2、V3的示數分別為4V、1V、6V，電流表的示數為0.5A，則此時流過燈L1的電流為 A，電源電壓為 V，當同時閉合開關S1，S2，則有示數的電表有 個。
35．某物理小組的同學們拆開了從市面上購買的某小型充電機械狗（如圖甲所示），發現充電機械狗中部分電路如圖乙所示，電源電壓不變，現閉合開關S。若電表a、c為電流表，電表b、d、e為電壓表，電壓表b和e的示數均為6V。若電表a、d為電流表，電表b、c、e為電壓表且電壓表c的示數為4V。則此時電壓表e示數為 V；若電表a、c為電壓表電表，b、d、e為電流表，電流表b的示數如圖丙所示，電流表e示數為3A，則通過R2的電流為 A。
三、計算題（共15小題）：
36．如圖所示，設電源電壓保持不變，S1斷開S2閉合時，電壓表讀數為4.5V，S1閉合S2斷開時，電壓表讀數變?yōu)?V，燈泡Ll和L2兩端電壓分別是多少？
37．在如圖所示的電路中，閉合開關S，電壓表V的示數為3V，電流表A1的示數為0.6A，電流表A2的示數為0.4A。求：
（1）通過L1的電流；
（2）電源兩端的電壓。
38．如圖所示，電源電壓為6V，閉合開關S后，電壓表V2的示數U2＝2.4V，電流表A的示數I＝0.4A，求：
（1）通過燈泡L1的電流多大；
（2）電壓表V1的示數多大？
39．如圖是一個實驗用玻璃箱中的電路圖。進行實驗時，有時需要L1和L2同時發光，L3不發光：有時需要L2和L3同時發光，L1不發光。求：
（1）只閉合S1，A1表示數為0.36A，則A2表示數為多少？
（2）閉合S1、S2、S3，A1表示數為1.5A，A2表示數0.6A，則A3表示數為多少？
40．如圖所示電路，V1、V2是兩個相同的電壓表。當閉合開關后，燈泡L1和燈泡L2都發光，這時兩個電壓表的指針偏轉角度相同，均為圖所示，指針剛好對準刻度線位置。則
（1）求燈泡L1和燈泡L2兩端的電壓；
（2）若將燈泡L1和燈泡L2改接為圖所示的電路，電源電壓保持不變，當開關S閉合后，燈泡L1和燈泡L2都發光，電流表A2示數為0.8A，電流表A1示數為0.5A，求此時通過燈泡L2的電流和燈泡L2兩端的電壓。
41．如圖，電源電壓恒定不變?；瑒?dòng)變阻器R3的滑片位于最右端，當S2、S3閉合，S1斷開時，電壓表V2的示數為9V。求：
（1）只閉合S2，滑動變阻器R3的滑片位于最右端，電壓表V1的示數為3V，求R3兩端的電壓；
（2）同時閉合S1、S2和S3，滑片移至中點處，若已知1min內通過電阻R1的電荷量為6C，通過R3的電流為0.5A，則此時電流表A和電壓表V1的示數為多少？
42．如圖所示電路，V1、V2是兩個相同的電壓表。當閉合開關后，燈泡L1和燈泡L2都發光，這時兩個電壓表的指針偏轉角度相同，均為圖所示，指針剛好對準刻度線位置。則：
（1）求燈泡L1和燈泡L2兩端的電壓；
（2）若將燈泡L1和燈泡L2改接為圖所示的電路，電源電壓保持不變，當開關S閉合后，燈泡L1和燈泡L2都發光，電流表A2示數為0.8A，通電10s，流過燈泡L2的電荷量為5C，求此時通過燈泡L1的電流和燈泡L2兩端的電壓。
43．如圖甲所示的電路中，電源電壓為3V，當開關S1、S3閉合，開關S2斷開時，燈泡L1、L2發光。電流表A1、A2的示數分別如圖乙所示。求：
（1）當開關S1、S3閉合，開關S2斷開時，燈泡L1、L2兩端的電壓分別是多少？
（2）當開關S1、S3閉合，開關S2斷開時，通過燈泡L1、L2的電流分別是多少？
（3）當開關S1閉合，開關S2、S3斷開時，A1和A2的示數關系如何？
44．在如圖所示的電路中，L1和L2是兩個不同規格的燈泡。問：
（1）只閉合S1時，若電流表A的示數為0.6A，則通過L1和L2的電流分別是多少？
（2）只閉合S2時，若電流表A的示數為0.2A，則通過L1和L2的電流分別是多少？
（3）當閉合S1和S3時，若電流表A的示數為0.9A，通過L1的電流為0.6A，則通過L2的電流是多少？
45．如圖電路中，電源電壓不變，當開關S斷開時，V1的示數為5V，V2的示數為7V；當開關S閉合時，V1的示數為9V，V2的示數為5.4V。求：
（1）電源的電壓為多少？
（2）開關S閉合后，L2兩端的電壓？
（3）開關S斷開時，L1兩端的電壓？
46．如圖所示，電源電壓為3V，開關S閉合時，通過L1、L2和L3的電流分別是0.4A，0.2A和0.8A。求：
（1）L1兩端的電壓為多少V？
（2）四個電流表中最大的示數為多少A？
（3）四個電流中最小的示數為多少A？
47．如圖所示電路，電源電壓恒定不變，只閉合S3時，電壓表示數為2.5V；閉合S1、S2、S3時，流過R3的電流為0.4A，電壓表的示數為6V，此時R2＝R3；只閉合S1、S3時，將R2滑片滑至左端，流過小燈的電流為0.5A。則：
（1）只閉S3時，小燈兩端的電壓為多少？
（2）閉合S1、S2、S3時，電流表示數為多少？
（3）閉合S1、S3時，電流表與電壓表的示數為多少？
特工黃金圈”近期在中國上映了，影片中的機械狗，兇殘彪悍，咬合力驚人，能按照主人的指示識別朋友和敵人。重慶一中物理小組的同學們拆開了從市面上購買的某小型充電機械狗（如圖甲所示），發現充電機械狗中的部分電路如圖乙所示，電源電壓不變，現閉合開關S。
（1）若電表a、c為電流表，電表b、d、e為電壓表，電壓表b和e的示數均為5V．求電源電壓；
（2）若電表a、d為電流表，電表b、c、e為電壓表且電壓表c的示數為2V．求此時電壓表e的示數；
（3）若電表a、c為電壓表，電表b、d、e為電流表。電流表b的示數如圖丙所示，電流表e示數為2A，求通電2min內通過R2的電荷量。
49．如圖所示的電路中，電源電壓為9V且保持不變。求：
（1）若甲、乙均為電壓表，當只閉合開關S1時，電流表A的示數為0.1A。則流過燈L3的電流為多少？
（2）若甲為電壓表，乙為電流表，當只閉合開關S1時，
電流表乙的示數為0.3A；再閉合S2后，電流表乙的示數為0.5A。則流過L2的電流為多少？
（3）在（2）問中1min鐘內通過L1的電荷量是多少？
50．如圖所示的電路中，電源電壓保持不變，電路中R2和R3的規格相同。同時閉合S2、S4，斷開S1、S3時，電壓表V1的示數為18V，電流表A2的示數為0.8A。求：
（1）電源電壓是多少？
（2）同時閉合S1、S2，斷開S3、S4時，電流表A2的示數為1.0A。則同時閉合S1、S2、S4，斷開S3時，電流表A1的示數為多少？
（3）若將電流表A1替換為電壓表V3，同時閉合開關S1、S3、S4，斷開S2，電壓表V3和V1的偏轉的角度相同，求電壓表V2的示數是多少？
題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
20
15
0
0
15
50
人教版 八年級物理上冊 第16章 《電壓電阻》
串并聯電路中電流和電壓的計算專題練習

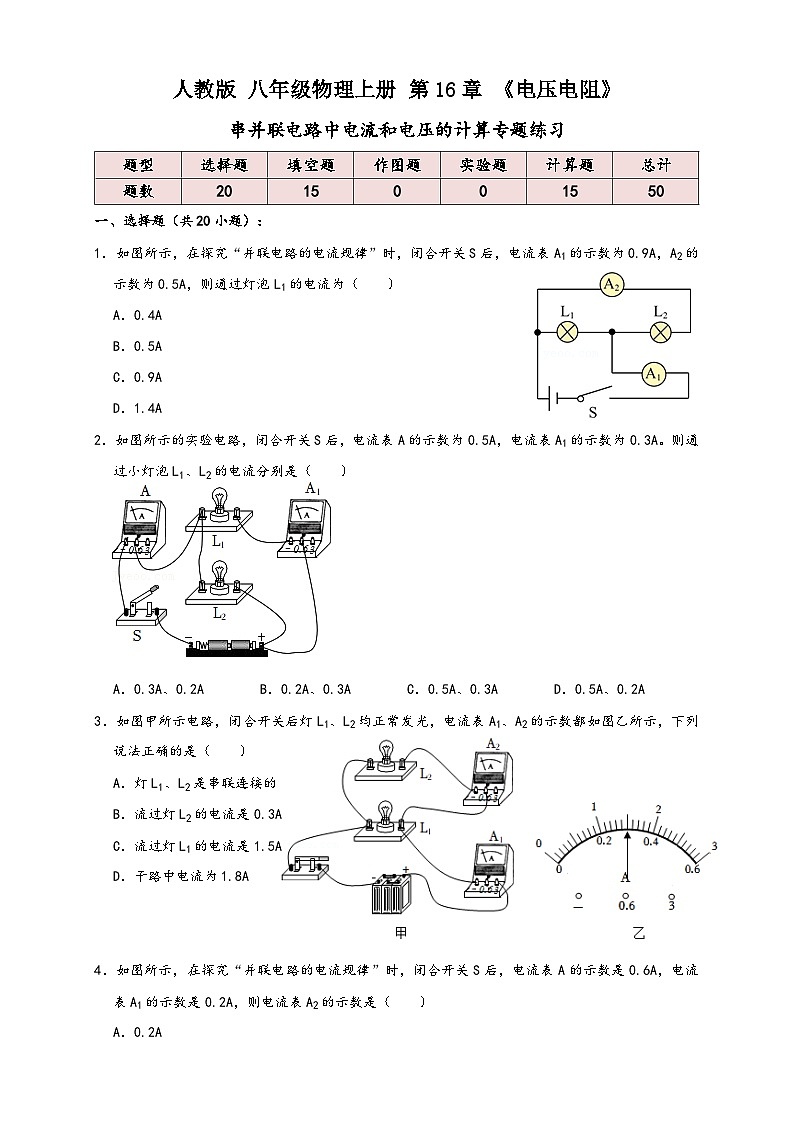

一、選擇題（共20小題）：
1．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A1的示數為0.9A，A2的示數為0.5A，則通過燈泡L1的電流為（ ）
A．0.4A
B．0.5A
C．0.9A
D．1.4A
【答案】A
【解析】解：由圖知，兩燈泡并聯，電流表A測干路電流，A2的測量支路L2的電流，
已知電流表A的示數I＝0.9A，A2的示數是0.5A，則通過小燈泡L2的電流I2＝0.5A，
根據并聯電路中干路電流等于各支路電流之和，可得
通過小燈泡L1的電流：I1＝I﹣I2＝0.9A﹣0.5A＝0.4A。
故選：A。
2．如圖所示的實驗電路，閉合開關S后，電流表A的示數為0.5A，電流表A1的示數為0.3A。則通過小燈泡L1、L2的電流分別是（ ）
A．0.3A、0.2A B．0.2A、0.3A C．0.5A、0.3A D．0.5A、0.2A
【答案】A
【解析】解：因?yàn)閮蔁襞莶⒙?lián)，電流表A測干路的電流，電流表A1測燈L1的電流，并聯電路中干路電流等于各支路電流之和，所以流過燈泡L2的電流：I2＝IA﹣IA1＝0.5A﹣0.3A＝0.2A。
故通過燈泡L1的電流是0.3A；通過燈泡L2的電流是0.2A；
故選：A。
3．如圖甲所示電路，閉合開關后燈L1、L2均正常發光，電流表A1、A2的示數都如圖乙所示，下列說法正確的是（ ）
A．燈L1、L2是串聯連接的B．流過燈L2的電流是0.3A
C．流過燈L1的電流是1.5AD．干路中電流為1.8A
【答案】B
【解析】解：（1）由圖甲知，兩燈并聯在電路中，電流表A1測干路電流，A2測L2電流，故A錯誤；
（2）開關閉合，兩個電流表指針位置相同，由并聯電路的電流規律知，干路電流大于支路電流，所以A1使用0～3A量程，分度值0.1A，A2使用0～0.6A量程，分度值0.02A，
由圖乙知，電流表A1的示數，即干路電流I＝1.5A，電流表A2的示數，即通過L2電流I2＝0.3A，
所以通過L1的電流I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故B正確，CD錯誤。
故選：B。
4．如圖所示，在探究“并聯電路的電流規律”時，閉合開關S后，電流表A的示數是0.6A，電流表A1的示數是0.2A，則電流表A2的示數是（ ）
A．0.2A
B．0.3A
C．0.4A
D．0.6A
【答案】C
【解析】解：由圖知，兩燈泡并聯，A1測L1支路的電流，電流表A2測L2支路的電流，電流表A測干路電流，因并聯電路中干路電流等于各支路電流之和，
所以電流表A2的示數：IA2＝IA﹣IA1＝0.6A﹣0.2A＝0.4A。
故選：C。

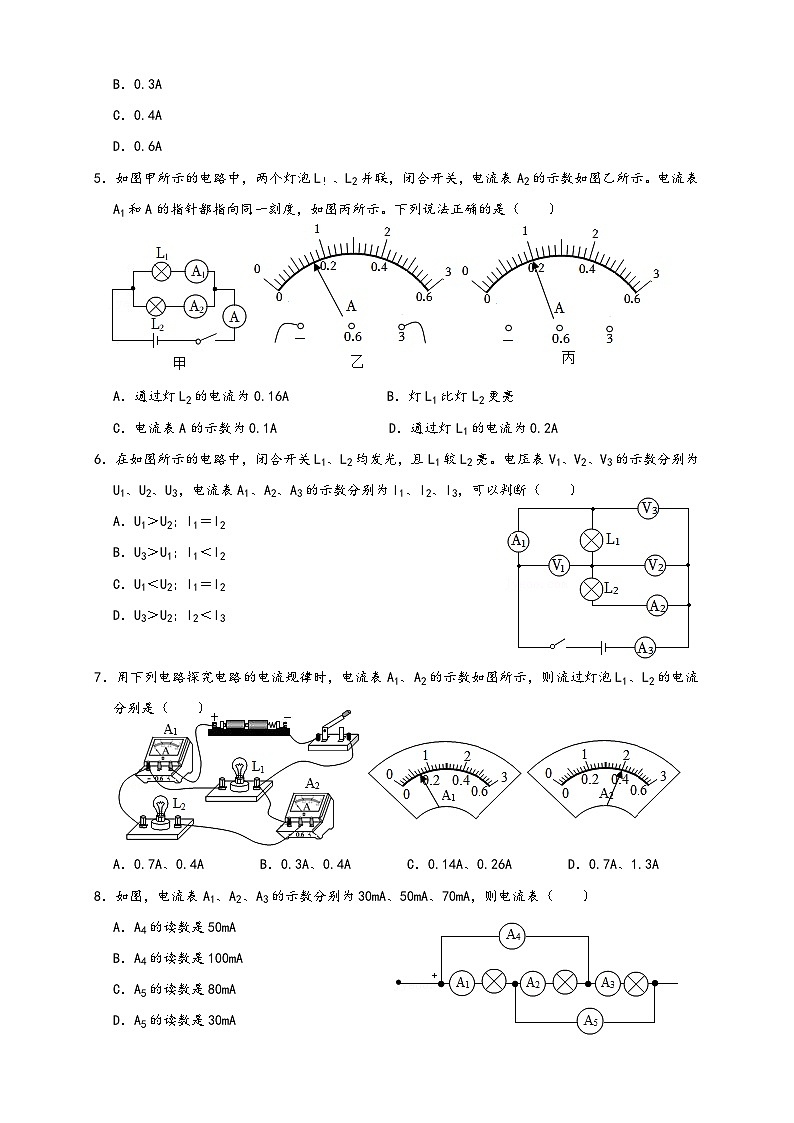

5．如圖甲所示的電路中，兩個燈泡L！、L2并聯，閉合開關，電流表A2的示數如圖乙所示。電流表A1和A的指針都指向同一刻度，如圖丙所示。下列說法正確的是（ ）
A．通過燈L2的電流為0.16A B．燈L1比燈L2更亮
C．電流表A的示數為0.1A D．通過燈L1的電流為0.2A
【答案】D
【解析】解：閉合開關，兩燈泡并聯接入電路，電流表A1測量的是通過燈泡L1的電流；電流表A2測量的是通過燈泡L2的電流；電流表A測量干路電流，
由圖乙可知，電流表A2所選量程為0～3A，分度值為0.1A，示數為0.8A，則通過L2的電流為0.8A，故A錯誤；
電流表A1和A的指針都指向同一刻度，如圖丙所示，
因并聯電路干路電流等于各支路電流之和，則電流表A的示數大于電流表A1的示數，所以電流表A1所選量程為0～0.6A，分度值為0.1A，示數為0.2A，則通過L1的電流為0.2A，故D正確；
電流表A所選量程為0～3A，分度值為0.1A，示數為1A，故C錯誤；
因并聯電路兩端電壓相等，所以燈泡L1兩端電壓等于燈泡L2兩端電壓，且通過燈泡L1的電流小于通過燈泡L2的電流，由P＝UI可知，燈泡L1的實際功率小于燈泡L2的實際功率，所以燈L2比燈L1更亮，故B錯誤。
故選：D。
6．在如圖所示的電路中，閉合開關L1、L2均發光，且L1較L2亮。電壓表V1、V2、V3的示數分別為U1、U2、U3，電流表A1、A2、A3的示數分別為I1、I2、I3，可以判斷（ ）
A．U1＞U2；I1＝I2 B．U3＞U1；I1＜I2 C．U1＜U2；I1＝I2 D．U3＞U2；I2＜I3
【答案】A
【解析】解：（1）由電路圖知，兩燈串聯，三個電流表都測電路中電流，電壓表V1測燈泡L1兩端電壓，V2測燈泡L2兩端電壓，V3測電源電壓，
因?yàn)榇?lián)電路中電流處處相等，所以三個電流表示數相等，即I1＝I2＝I3，故BD錯誤；
（2）閉合開關L1、L2均發光，且L1較L2亮，兩燈的實際功率P1＞P2，
I1＝I2，根據P＝UI知，U1＞U2，故A正確，C錯誤。
故選：A。
7．用下列電路探究電路的電流規律時，電流表A1、A2的示數如圖所示，則流過燈泡L1、L2的電流分別是（ ）
A．0.7A、0.4A B．0.3A、0.4A C．0.14A、0.26A D．0.7A、1.3A
【答案】B
【解析】解：由圖可知，燈泡L1、L2并聯，電流表A1測干路電流，A2測L2支路的電流；
根據并聯電路的電流特點可知，A1的示數應大于A2的示數，而圖中電流表A1的指針偏轉角度比A2的小，所以電流表A1選擇的是大量程（即0～3A），分度值為0.1A，其示數即干路電流為0.7A；
電流表A2選擇的是小量程（即0～0.6A），分度值為0.02A，其示數即通過燈泡L2的電流為0.4A；
因并聯電路中干路電流等于各支路電流之和，
所以通過燈泡L1的電流為I1＝I﹣I2＝0.7A﹣0.4A＝0.3A。
綜上分析可知，ACD錯誤，B正確。
故選：B。
8．如圖，電流表A1、A2、A3的示數分別為30mA、50mA、70mA，則電流表（ ）
A．A4的讀數是50mA
B．A4的讀數是100mA
C．A5的讀數是80mA
D．A5的讀數是30mA
【答案】C
【解析】解：設電流由左側流入，則分為兩支，一支流入A4，另一支流入A1和燈泡，由A4流出的電流一支流入A2和燈泡，另一支流入A3和燈泡；A3及A5中的電流匯合后流入負極；故三個燈泡為并聯關系；如圖所示：
A4測量流過A2、A3的電流，A5測量流過A1、A2的電流，
已知電流表A1、A2、A3的示數分別為30mA、50mA、70mA，
則流過A4的電流I＝I2+I3＝50mA+70mA＝120mA；
則流過A5的電流I'＝I1+I2＝30mA+50mA＝80mA．故ABD錯誤，C正確。
故選：C。
9．如圖的實物電路中，當開關S1、S2閉合時，A1電流表的示數為0.2A，A2電流表的示數為0.5A，則下列判斷正確的是（ ）
A．通過燈L1的電流為0.5A B．通過燈L1的電流為0.3A
C．通過燈L2的電流為0.7A D．通過燈L2的電流為0.3A
【答案】B
【解析】解：由電路圖可知，當開關S1、S2閉合時，兩燈泡并聯，電流表A1測燈L2支路的電流，電流表A2測干路電流。
由兩電流表的示數可知，干路電流I＝0.5A，通過燈L2的電流I2＝0.2A，故CD錯誤；
因并聯電路中干路電流等于各支路電流之和，
所以，通過燈L1的電流I1＝I﹣I2＝0.5A﹣0.2A＝0.3A，故A錯誤、B正確。
故選：B。
10．小明同學按圖甲所示的電路進行實驗，已知電源由四節新干電池組成。閉合開關S后，電流表A1和A2的指針均指在圖乙所示的位置。下列說法正確的是（ ）
A．電流表A1、A2的示數分別為0.2A、1.0A
B．電流表A1、A2的示數均為1.0A
C．電壓表V1、V2的示數分別為2V、4V
D．電壓表V1、V2的示數均為6V
【答案】D
【解析】解：AB、因?yàn)殚_(kāi)關閉合后，兩燈泡并聯，電流表A1測量干路電流，電流表A2測量L2中的電流，
電壓表V1，V2測量并聯電路兩端的電壓，
根據并聯電路干路電流等于各支路電流之和可知：電流表A1的示數大于A2的示數，所以，電流表A1的量程為0～3A，分度值為0.1A，示數為1A，即干路電流I＝1A；
電流表A2的量程為0～0.6A，分度值為，示數為0.2A，即通過L2的電流I2＝0.2A；
則通過L1中的電流：I1＝I﹣I2＝1A﹣0.2A＝0.8A，故AB錯誤；
CD、由于電源由四節新干電池組成，則U＝1.5V×4＝6V，
由于V1，V2測量并聯電路兩端的電壓，所以電壓表V1、V2的示數與電源電壓相等，為6V，故C錯誤，D正確。
故選：D。
11．如圖所示，電源電壓為6V，閉合開關，電壓表示數為3.5V，則（ ）
A．L1兩端電壓為2.5V
B．L1兩端電壓為3.5V
C．電壓表測L1兩端電壓
D．L2兩端電壓為2.5V
【答案】A
【解析】解：CD、由電路圖可知，L1與L2串聯，電壓表測L2兩端的電壓，
由電壓表的示數可知，燈L2兩端電壓為3.5V，故C、D錯誤；
AB、因串聯電路中總電壓等于各分電壓之和，
所以，燈L1兩端電壓U1＝U﹣U2＝6V﹣3.5V＝2.5V，故A正確，B錯誤；
故選：A。
12．如圖所示的電路中，電源電壓為6V不變，閉合開關S后，燈泡L1、L2都發光，電壓表示數為2.5V，則（ ）
A．燈L1兩端電壓為2.5V
B．燈L2兩端電壓為2.5V
C．燈L1兩端電壓為3.5V
D．燈L1和燈L2兩端電壓之和為3.5V
【答案】A
【解析】解：ABC、由電路圖可知，L1與L2串聯，電壓表測L1兩端的電壓，
由電壓表的示數可知，燈L1兩端電壓為U1＝2.5V；
因串聯電路中總電壓等于各分電壓之和，所以，燈L2兩端電壓U2＝U﹣U1＝6V﹣2.5V＝3.5V，故A正確、BC錯誤；
D、燈L1和燈L2兩端電壓之和U1+U2＝2.5V+3.5V＝6V，故D錯誤。
故選：A。
13．如圖所示，開關S閉合時，兩電壓表的指針位置相同，則電阻R1和R2兩端的電壓可能分別為（ ）
A．8V 2VB．10V 2VC．2V 8VD．2V 10V
【答案】A
【解析】解：由圖可知，電阻R1和R2串聯，電壓表V1測量電源電壓，電壓表V2測量R2兩端的電壓。由串聯分壓可知，電壓表V1的示數大于電壓表V2的示數，又知兩電壓表的指針位置相同，電壓表V1的示數與電壓表V2的示數之比是5：1，則電阻R1和R2兩端的電壓之比是4：1。
故選：A。
14．在圖a所示電路中，V1、V2都是有0～3V和0～15V兩個量程的電壓表。當閉合開關后，兩個電壓表指針偏轉均如圖b所示，則電阻R1、R2兩端的電壓分別為（ ）
A．9.6V，2.4VB．12V，2.4VC．2.4V，12VD．12V，9.6V
【答案】A
【解析】解：因?yàn)榇?lián)電路兩端電壓等于各部分電壓之和，而V2測量電源電壓，V1測量R2兩端的電壓，在串聯電路中，各部分電路兩端電壓之和等于總電壓，V2的示數應大于V1的示數，兩表指針偏轉角度相同，所以V1的量程為是有0～3V；V2的量程為0～15V；故V1、V2的示數分別為2.4V和12V，即R2兩端電壓為2.4V；
又因?yàn)榇?lián)電路兩端電壓等于各部分電壓之和，所以R1兩端的電壓：U1＝U﹣U2＝12V﹣2.4V＝9.6V。
故選：A。
15．有兩個電路元件A和B，流過元件的電流與其兩端電壓的關系如圖甲所示。把它們串聯在電路中，如圖乙所示。閉合開關S，這時電流表的示數為0.2A，則電源電壓是（ ）
A．2.0VB．4.0VC．4.5VD．2.5V
【答案】C
【解析】解：由電路圖可知，電路元件A和B串聯，電流表測電路中的電流，
因串聯電路中各處的電流相等，所以，電流表的示數為0.2A時，IA＝IB＝I＝0.2A，
由圖象可知，A和B兩端的電壓分別為：UA＝2.0V，UB＝2.5V，
因串聯電路中總電壓等于各分電壓之和，
所以，電源的電壓：U＝UA+UB＝2.0V+2.5V＝4.5V，
故ABD錯誤，C正確。
故選：C。
16．如圖所示電路中，電壓表V1，V2，V3的示數分別為U1，U2，U3，電流表A1、A2的示數分別為I1、I2，那么下列關系正確的是（ ）
A．兩電阻并聯
B．I1＞I2
C．U2＝U1+U3
D．若R1短路，則V2示數為0
【答案】C
【解析】解：A.由電路圖可知，電流從電源的正極出發，依次經電流表A1、電阻R1、電阻R2、電流表A2回到電源的負極，即電路只有一條路徑，兩電阻串聯，且兩電流表均測電路中的電流，由電壓表與被測電路元件并聯可知，電壓表V1測R1兩端的電壓，電壓表V2測電源的電壓，電壓表V3測R2兩端的電壓，故A錯誤；
B.因串聯電路中各處的電流相等，所以兩電流表的示數關系，即I1＝I2，故B錯誤；
C.因串聯電路中總電壓等于各分電壓之和，所以三電壓表的示數關系為U2＝U1+U3，故C正確；
D.若R1短路，電壓表V1被短路無示數，此時電路為R2的簡單電路，電壓表V2、V3均測電源的電壓有示數，故D錯誤。
故選：C。
17．如圖的電路，閉合開關，電路正常工作，圖中電流表A1、A2、A3、A4對應的示數為I1、I2、I3、I4，電壓表V1、V2、V3、V4對應的示數為U1、U2、U3、U4．下列說法正確的是（ ）
A．I1＜I2，I3＝I4，U1＝U2，U3＞U4
B．I1＝I2，I3＝I4，U1＝U2，U3＝U4
C．I1＝I2，I3＜I4，U1＜U2，U3＝U4
D．I1＜I2，I3＜I4，U1＝U2，U3＝U4
【答案】C
【解析】解：電壓表在電路中相當于斷路，電流表在電路中相當于導線；
由左側電路圖可知，R1與R2串聯，電壓表V1測R1兩端的電壓，電壓表V2測電源兩端的電壓，電流表A1、A2均測電路中的電流，
因串聯電路中各處的電流相等，且總電壓等于各分電壓之和，
所以，I1＝I2，U1＜U2，故ABD錯誤；
由右側電路圖可知，R3與R4并聯，電流表A3測R4支路的電流，電流表A4測干路電流，電壓表V3、V4均測電源的電壓，
因并聯電路中干路電流等于各支路電流之和，且各支路兩端的電壓相等，
所以，I3＜I4，U3＝U4，故C正確。
故選：C。
18．如圖所示電路中，當開關S閉合時，電壓表V1、V2、V3的示數分別為U1、U2、U3，電流表A1、A2的示數分別為I1和I2（五塊電表的讀數均不為零），其中V1、V2兩個電壓表指針偏轉均為圖所示，那么下列結論正確的是（ ）
A．U2＝U1＝U3，I1＝I2 B．U2＝U1+U3，R1兩端電壓為8V
C．R2兩端電壓為8V，I1＝I2 D．R1兩端電壓為8V，I1＞I2
【答案】C
【解析】解：由電路圖可知，電流從電源的正極出發，依次經電流表A1、下面的電阻R1、上面的電阻R2、電流表A2回到電源的負極，即電路只有一條路徑，兩電阻串聯，且兩電流表均測電路中的電流；由電壓表與被測電路元件并聯可知，電壓表V1測下邊電阻兩端的電壓，電壓表V2測電源的電壓，電壓表V3測上面電阻兩端的電壓；
（1）因?yàn)榇?lián)電路中各處的電流相等，所以兩電流表的示數關系：I1＝I2；
（2）因?yàn)殡妷罕鞻1測下邊電阻兩端的電壓，電壓表V2測電源的電壓，V1、V2兩個電壓表指針偏轉均為圖所示，那么電壓表V1的量程為0～3V，示數U1＝2V，電壓表V2的量程為0～15V，示數U＝10V，
串聯電路中總電壓等于各分電壓之和，三電壓表的示數關系：U2＝U1+U3；
則R2兩端電壓U2＝U﹣U1＝10V﹣2V＝8V，
綜上所述，C正確，ABD錯誤。
故選：C。
19．在如圖所示電路中，開關S閉合時，規格相同的燈泡L1、L2，均能發光，圖中甲、乙、丙皆為電表，粗心的小明在讀數時只在紙上記錄了“1.5、3、6”三個數字（數字與電表對應關系未知），則下列說法中正確的是（ ）
A．L1、L2并聯，甲、乙、丙示數分別為3V、6A、1.5A
B．L1、L2并聯，電源電壓為6V，通過L1、L2的電流分別為1.5A、3A
C．L1、L2串聯，電路中的電流為3A，L1、L2兩端的電壓分別為1.5V、6V
D．L1、L2串聯，甲、乙、丙示數分別為1.5A、3V、6V
【答案】D
【解析】解：規格相同的燈泡L1、L2均能發光時，它們的連接方式要么是串聯、要么是并聯。
AB、兩燈泡并聯時，電路中電流有兩條路徑，電流從電源的正極出發，經乙電表后分支，一支經燈泡L1回到電源的負極，一支經燈泡L2、丙電表回到電源的負極，
則甲為電壓表測電源的電壓，乙為電流表測干路電流，丙為電流表測L2支路的電流，
因?yàn)椴⒙?lián)電路中各支路兩端的電壓相等，且干路電流等于各支路電流之和，
所以由I=UR可知，通過兩燈泡的電流相等，B錯誤，干路電流是L2支路電流的兩倍，
由題目數據可知：“1.5、3、6”三個數字（數字與電表對應關系未知），
則乙的示數為3A，丙的示數為1.5A，則甲的示數為6V，故A錯誤；
CD、兩燈泡串聯時，電路中的電流只有一條路徑，電流從電源的正極出發，依次經甲電表、燈泡L2、燈泡L1回到電源的負極，
則甲為電流表測電路中的電流，乙為電壓表測L2兩端的電壓，丙為電壓表測電源的電壓，
因?yàn)榇?lián)電路中各處的電流相等，且兩燈泡規格相同時它們兩端的電壓相等，
所以由I=UR可知，電源的電壓是L2兩端電壓的2倍，即丙的示數是乙示數2倍，
則丙的示數為6V，乙的示數為3V，則甲的示數為1.5A，故C錯誤，D正確。
故選：D。
20．如圖所示電路，電源兩端電壓12V保持不變。下列說法中錯誤的是（ ）
A．當開關S1閉合、S2斷開，L2與L3串聯，電壓表V1測量L3兩端電壓，電壓表V2測量L2兩端電壓
B．當開關S1斷開、S2閉合，L1與L3串聯，電壓表V1示數為12V
C．當開關S1、S2斷開，三個小燈泡串聯，若電壓表V1示數為7V，電壓表V2示數為9V，則小燈泡L1兩端電壓為4V
D．當開關S1閉合、S2斷開，過了一段時間后，電流表示數突然增大，電壓表V1變?yōu)?2V、電壓表V2示數變?yōu)?，則故障原因可能為L(zhǎng)3斷路
【答案】D
【解析】解：A、當開關S1閉合、S2斷開時，電流的路徑只有一條，L1被短路，L2與L3串聯，電壓表V1與L3并聯，測量L3兩端電壓；電壓表V2與L2并聯，測量L2兩端電壓，故A正確；
B、當開關S1斷開、S2閉合，電流的路徑只有一條，L2被短路，L1與L3串聯，電壓表V1并聯到了電源的兩端，測量的是電源的電壓，則電壓表示數為12V，故B正確；
C、當開關S1、S2斷開，電流的路徑只有一條，三個小燈泡串聯，電壓表V1測量L1、L3兩端電壓，電壓表V2測量L1、L2兩端電壓；電壓表V1示數為7V，根據串聯電路的電壓關系可知，此時L2兩端電壓為12V﹣7V＝5V，電壓表V2示數為9V，則小燈泡L1兩端電壓為9V﹣5V＝4V，故C正確；
D、當開關S1閉合、S2斷開，過了一段時間后，電流表示數突然增大，說明電路是通路，出現了短路現象；電壓表V1變?yōu)?2V，則電壓表測量電源的電壓，電壓表V2示數變?yōu)?，則故障為與電壓表V2并聯部分短路，即L2短路，故D錯誤。
故選：D。
二、填空題（共15小題）：
21．如圖所示，電源電壓為3V，開關閉合后，電流表A的示數為0.3A，電流表A1的示數為0.2A，燈泡L1、L2的連接方式是 聯，燈泡L1兩端的電壓為 V，通過燈泡L2的電流為 A。
【答案】并；3；0.1。
【解析】解：由電路圖可知，燈泡L1、L2并列的接在電路兩點間，所以L1、L2的連接方式是并聯。
根據并聯電路電壓特點可知，L1和L2兩端的電壓等于電源電壓，所以燈泡L1兩端的電壓為3V。
由電路圖可知，電流表A1測通過L1的電流，電流表A測干路電流，根據并聯電路電流特點：干路電流等于各支路電流之和，則通過燈泡L2的電流為：
I2＝I﹣I1＝0.3A﹣0.2A＝0.1A。
故答案為：并；3；0.1。
22．如圖甲所示的電路中，合上開關后，兩燈正常發光，電流表A1、A2的示數都如圖乙所示，兩燈是 （選填“串聯”或“并聯”），L2的電流是 A。
【答案】并聯；1.2。
【解析】解：由圖甲知，L1 與L2并聯，A2測干路的電流I，A1測L1支路的電流I1，
由并聯電路電流特點可知：IA2＞IA1；而兩電流表指針指在同一位置，所以A1使用0～0.6A量程，分度值0.02A，通過燈L1的電流為I1＝0.3A；
A2使用0～3A量程，分度值0.1A，干路電流I＝1.5A；
通過燈L2的電流為I2＝I﹣I1＝1.5A﹣0.3A＝1.2A。
故答案為：并聯；1.2。
23．如圖所示的電路中，電壓表測量 兩端的電壓（選填“電源”、“L1”、“L2”）；若電源電壓為6V，電壓表的示數為2V，則燈泡L1兩端的電壓為 V。
【答案】L2；4。
【解析】解：由電路圖知，兩個燈泡串聯，電壓表測L2兩端電壓，
電源電壓U＝6V，電壓表的示數U2＝2V，
由串聯電路的電壓規律可得，燈泡L1兩端的電壓：U1＝U﹣U2＝6V﹣2V＝4V。
故答案為：L2；4。
24．如圖甲所示，當閉合開關S，電器正常工作，電壓表V1、V2的指針位置完全一樣，如圖乙所示，則L1兩端電壓為 V，L2兩端電壓為 V。
【答案】2；8。
【解析】解：
由圖可知，兩個電燈順次連接，是串聯，V1測L1兩端電壓，V2測電源電壓，
由串聯電路的電壓特點可知，V2的示數應大于V1的示數，而兩表指針位置一樣，說明V2選的是0～15V量程，分度值為0.5V，V2示數為10V，即電源電壓為U＝10V；V1選的是0～3V量程，分度值為0.1V，V1示數為2V，即L1兩端電壓為U1＝2V；
又因?yàn)榇?lián)電路兩端電壓等于各部分電壓之和，則燈L2兩端電壓為：
U2＝U﹣U1＝10V﹣2V＝8V。
故答案為：2；8。
25．（1）如圖所示的電路圖中，閉合開關S后，電源電壓為6V，L1兩端的電壓為2V，則電壓表的示數是 V。
（2）如圖甲所示電路中，電壓表測量的是 （填“L1”或“L2”）兩端的電壓，電壓表的示數如圖乙所示，若電源電壓為6V，則燈L1兩端電壓為 V。
【答案】（1）4；（2）L1；2.4。
【解析】解：（1）當開關閉合時，L1、L2串聯，電壓表測L2兩端的電壓，因?yàn)榇?lián)電路中兩端的總電壓等于各部分電路兩端的電壓之和，所以電壓表的示數：U2＝U﹣U1＝6V﹣2V＝4V；
（2）由圖甲可知，兩燈串聯，電壓表并聯在了L1的兩端，所以測量的是L1兩端的電壓，由于電壓表選擇的是小量程，分度值是0.1V，讀數為2.4V，即L1兩端的電壓是2.4V。
故答案為：（1）4；（2）L1；2.4。
26．在如圖所示的電路中，電源電壓保持不變，燈泡始終完好。當只閉合S1時，電壓表V1和V2的示數分別為6V和4V，電源電壓 V；當S1、S2和S3都閉合時，有示數的電表有 個。
【答案】10；3。
【解析】解：（1）當只閉合S1時，L1、L2串聯，電壓表V測電源兩端電壓，電壓表V1測L1兩端電壓，電壓表V2測L2兩端，L3燈被斷路，
則L3不能發光，L1、L2有電流通過能發光，
因串聯電路中總電壓等于各分電壓之和，
所以，電源的電壓：U＝U1+U2＝6V+4V＝10V；
（2）當S1、S2和S3都閉合時，L2、L3并聯，燈L1、電壓表V1被短路，電壓表V、V2測電源的電壓，
則燈泡L2、L3發光，L1不發光，
因并聯電路中各支路兩端的電壓相等，
所以，電壓表V和V2的示數均為10V，此時電壓表V1的示數為0V，電流表A有示數，A1沒有示數，當S1、S2和S3都閉合時，有示數的電表有3個。
故答案為：10；3。
27．如圖所示，將S1和S2都閉合，L1、L2、L3的連接方式是 ，且此時A1和A2的示數分別為6A和4A。若再將S2斷開，有一個表的示數減小了3A，那么兩個開關都閉合時通過L2的電流為 A。
【答案】并聯；1。
【解析】解：（1）由電路圖可知，S1和S2都閉合，電流從電源正極流出后分支，一支經過L3，另一支經過電流表A2，再分成L1和L2兩支，經過L1的電流直接回到電源負極，支路L2、L3匯合共同經過電流表A1后回到電源負極；所以電燈L1、L2、L3的連接方式是并聯，電流表A1測量L2和L3的總電流，電流表A2測量L1和L2的總電流；
（2）因并聯電路中干路電流等于各支路電流之和，則兩開關都閉合時，IA1＝I2+I3＝6A，
IA2＝I1+I2＝4A，
再將S2斷開，L2、L3并聯，電流表A1測量L2和L3的總電流，電流表A2測量L2的電流；
并聯電路中各支路間互不影響，所以通過L2和L3的電流不變，A1示數不變，A2示數變小，即有：
IA1＝I2+I3＝6A，
IA2′＝I2，
A2示數減小了3A，即：IA2﹣IA2′＝（I1+I2）﹣I2＝I1＝3A，
所以兩個開關都閉合時通過L2的電流：I2＝IA2﹣I1＝4A﹣3A＝1A。
故答案為：并聯；1。
28．如圖所示電路中，電源電壓不變，當開關S1、S2、S3都斷開時，V2的示數為9V；當開關S1、S3閉合，S2斷開時，V1的示數為6V，V2的示數為5V。則電源的電壓為 V，當開關S1、S3閉合，S2斷開時L3兩端的電壓為 V。
【答案】9；2。
【解析】解：（1）由電路圖知，當開關S1、S2、S3都斷開時，電壓表V2與燈泡L2串聯在電源上，如圖所示：
此時電壓表V2相當于測電源電壓，所以電源的電壓為9V；
（2）由電路圖知，當開關S1、S3閉合，S2斷開時，三燈串聯，電壓表V1測L2和L3的電壓，V2測L1和L3的電壓，
串聯電路中電源電壓等于各部分電路兩端電壓之和，所以：
U1+U2+U3＝9V…①
U2+U3＝6V…②
U1+U3＝5V…③
解得①②③可得L3兩端的電壓：U3＝2V。
故答案為：9；2。
29．如圖所示，若將兩個開關都閉合時，電燈L1、L2、L3的連接方式是 （填“串聯”或“并聯”），此時通過L1、L3的電流之比為1：6，A1和A2的指針偏轉角度相同，當S1斷開時，A2的示數減少了0.4A，那么兩開關都閉合時流過L2的電流為 A。
【答案】并聯；0.1。
【解析】解：（1）根據電路圖可知，電流從電源正極流出，一路經過L3，另一路經過電流表A2，從電流表流出后分別經過L1和L2，經過L1后直接回到電源負極，支路L2、L3匯合共同經過電流表A1后回到電源負極；因此電燈L1、L2、L3的連接方式是并聯，電流表A1是測量L2和L3的總電流，電流表A2是測量L1和L2的總電流，故電燈L1、L2、L3的連接方式是并聯。
（2）因?yàn)椴⒙?lián)電路中，干路電流等于各支路電流之和，并且控制L1的開關斷開時，A2的示數減少了0.4A，則通過L1的電流為0.4A，
已知通過L1、L3的電流之比為1：6，則L3的電流I3＝6I1＝6×0.4A＝2.4A；
因?yàn)椴⒙?lián)電路中，干路電流等于各支路電流之和，則：
A1示數為IA1＝I2+I3＝I2+2.4A，
A2示數為IA2＝I1+I2＝0.4A+I2，
則：A1示數大于A2示數，
由于電流表有兩個量程分別為0～0.6A，0～3A，根據分度值可知：
A1和A2的指針偏轉角度相同時，IA1＝5IA2，
即：I2+2.4A＝5×（0.4A+I2），
解得：I2＝0.1A。
故答案為：并聯；0.1。
30．如圖所示電路中，電源電壓不變，R1、R3為定值電阻且阻值相同，R2為滑動變阻器，電壓表V1量程為“0～15V”，電壓表V2量程為“0～3V”，兩個電流表量程均為“0～0.6A”。
（1）當開關S、S1、S2均閉合時，電壓表V1的示數為6V，則電源電壓為 V；
（2）當開關S、S2閉合，S1斷開時，移動滑動變阻器，使電壓表V2的示數為4V，則此時滑動變阻器R2兩端的電壓為 V。
【答案】（1）6；（2）2。
【解析】解：（1）當開關S、S1、S2均閉合時，電路為滑動變阻器的簡單電路，電壓表V1的示數為6V，則電源電壓為6V；
（2）當開關S、S2閉合，S1斷開時，R1、R2串聯接入電路，電壓表V2測電阻R1兩端的電壓，
串聯電路總電壓等于各分電壓之和，此時滑動變阻器R2兩端的電壓為：U2＝U﹣U1＝6V﹣4V＝2V。
故答案為：（1）6；（2）2。
31．如圖所示電路中，電源電壓不變，當開關S斷開時，電壓表V1的示數為5V，電壓表V2的示數為7V；當開關S閉合時，電壓表V1的示數為9V，電壓表V2的示數為5.4V。則：電源電壓為 V；開關S斷開時，燈L1兩端的電壓為 V；開關S閉合時，燈L1兩端的電壓為 V。
【答案】9；3；5.4。
【解析】解：（1）當開關S閉合時，L3被短路，電壓表V1測電源的電壓，則電源的電壓U＝9V；
當S斷開時，三盞燈串聯，V1測量L1、L2兩端的總電壓，所以L3兩端的電壓U3＝9V﹣5V＝4V；
V2測量L1、L3兩端的總電壓，所以L2兩端的電壓U2＝9V﹣7V＝2V；
則L1兩端的電壓U1＝U﹣U2﹣U3＝9V﹣2V﹣4V＝3V；
（2）當開關閉合時，L1與L2串聯，L3被短路，L3兩端的電壓U3′＝0V；
V2測量L1兩端的電壓，由題意可知，電壓表V2的示數為5.4V。所以L1兩端的電壓U1′＝5.4V；
故答案為：9；3；5.4。
32．如圖所示的電路中，電源電壓保持不變，不考慮溫度對燈絲電阻的影響，整個過程電路均無故障、所有電表均為實驗室學生電表。當閉合開關S1，斷開S2、S3時，電壓表V1的示數為4V，電壓表V2、V3的指針偏轉的程度相同。當閉合開關S1、S2、S3時，電流表A1、A2、A3的示數均不相同，斷開所有開關，若將電路中其中某兩個燈泡的位置互換后，再同時閉合三個開關，發現與之前相比，電流表A1、A2、A3的示數都沒有發生改變，則電源電壓為 V。將電壓表V2更換為電流表A4，當閉合開關S1，斷開S2、S3時，電壓表V1的示數為2.4V，則此時電壓表V3的示數為 V。
【答案】12；9.6。
【解析】解：（1）當閉合開關S1，斷開S2、S3時，三燈泡串聯，如圖1，
由圖可知：V1測量L1、L2兩端的總電壓，電壓表V2測量L2兩端的電壓，V3測量L2、L3兩端的總電壓；
（2）圖1中，三燈泡串聯，根據串聯電路的電壓特點可知：V3的示數大于V2的示數，
由于V2、V3的指針偏轉的程度相同，則：V2的量程為0～3V，V3的量程為0～15V，并且UV3＝5UV2；
由于UV2＝U2，UV3＝U2+U3，所以，U3＝UV3﹣UV2＝5UV2﹣UV2＝4UV2＝4U2；
根據串聯電路的分壓特點可知：R2R3=U2U3=U24U2=14，
即：R3＝4R2；
當閉合開關S1、S2、S3時，三燈泡并聯，如圖2：
此時電流表A1測干路電路，電流表A2測L1和L2所在支路的電流之和，電流表A3測L2和L3所在支路的電流之和；
則A1的示數為I＝I1+I2+I3，A2的示數為IA2＝I1+I2，A3的示數為IA3＝I2+I3，
由于電流表A1、A2、A3的示數均不相同；則：IA2≠IA3，即：I1+I2≠I2+I3，所以，I1≠I3；
根據歐姆定律可知：R1≠R3；
由于若將電路中其中某兩個燈泡的位置互換后，電流表A1、A2、A3的示數都沒有發生改變；根據并聯電路的電流特點可知燈泡的位置互換沒有對各支路的電流沒有影響，說明位置互換的兩個燈泡的規格都相同；
由于R1≠R3，R3＝4R2；則位置互換的兩個燈泡不能是L1和L3，也不能是L2和L3；
所以，位置互換的兩個燈泡是L1、L2，并且規格都相同；則：R1：R2：R3＝R2：R2：4R2＝1：1：4，
圖1中：據串聯電路的分壓特點可知：U1：U2：U3＝R1：R2：R3＝1：1：4，
已知：UV1＝U1+U2＝4V，則：U1＝U2=12UV1=12×4V＝2V，U3＝4U1＝4×2V＝8V，
此時，V3的示數為UV3＝U2+U3＝2V+8V＝10V＞3V，即V3使用的量程為0～15V，符合題意，
所以，電源電壓U＝U1+U2+U3＝2V+2V+8V＝12V。
（3）將電壓表V2更換為電流表A4，當閉合并S1，斷開S2、S3時，燈泡L1、L3串聯，電壓表V1測量燈泡L1兩端的電壓，電壓表V3測量L3兩端的電壓，如圖3：
根據串聯電路的分壓特點可得：電壓表V3的示數：U3′＝U﹣U1′＝12V﹣2.4V＝9.6V。
故答案為：12；9.6。
33．如圖的電路，電源電壓恒定不變，閉合開關S，此時電壓表V1的示數為U0，則電壓表V2的示數
U0（選填“大于”、“小于”或“等于”）：若已知電流表A1、A2、A3的示數依次為0.7A、09A、0.6A，則通過小燈泡L3的電流為 A。
【答案】等于；0.4。
【解析】解：由電路圖可知，三燈泡并聯，電壓表V1測量L2的電壓，電壓表V2測量電源的電壓，并聯電路各支路電壓都相等；
閉合開關S，此時電壓表V1的示數為U0，則電壓表V2的示數等于U0；
電流表A1測L1支路的電流之和，電流表A2測L1和L2支路的電流之和，電流表A3測L2和L3支的電流之和，已知電流表A1、A2、A3的示數依次為0.7A、09A、0.6A，
并聯干路的電流等于各支路電流之和，
通過小燈泡L2的電流為：I2＝IA2﹣I1＝0.9A﹣0.7A＝0.2A；
則通過小燈泡L3的電流為：I3＝IA3﹣I2＝0.6A﹣0.2A＝0.4A。
故答案為：等于；0.4。
34．如圖電路，當閉合開關S1，斷開S2時，電壓表V1、V2、V3的示數分別為4V、1V、6V，電流表的示數為0.5A，則此時流過燈L1的電流為 A，電源電壓為 V，當同時閉合開關S1，S2，則有示數的電表有 個。
【答案】0.5；9；三。
【解析】解：（1）由電路圖可知，當閉合開關S1，斷開S2時，三燈串聯，電流表A1測電路中電流，電壓表V1測L1和L2的總電壓，V2測L2兩端電壓，V3測L2和L3的總電壓，
由串聯電路的電流特點可知，此時通過燈L1的電流大小等于0.5A；
由串聯電路的電壓特點有：
U1+U2＝UV1＝4V﹣﹣﹣﹣﹣﹣①
U2＝UV2＝1V﹣﹣﹣﹣﹣﹣②
U2+U3＝UV3＝6V﹣﹣﹣﹣﹣﹣③
由①②可得：U1＝3V，
由②③可得：U3＝5V，
所以電源電壓：U＝U1+U2+U3＝3V+1V+5V＝9V；
（2）由電路圖可知，同時閉合開關S1，S2時，只有L1接入電路中，L2和L3被短路，
所以電壓表V2、V3無示數，V1與L3串聯后接在電源兩端，所以V1有示數，兩電流表都有示數，即有示數的電表有三個。
故答案為：0.5；9；三。
35．某物理小組的同學們拆開了從市面上購買的某小型充電機械狗（如圖甲所示），發現充電機械狗中部分電路如圖乙所示，電源電壓不變，現閉合開關S。若電表a、c為電流表，電表b、d、e為電壓表，電壓表b和e的示數均為6V。若電表a、d為電流表，電表b、c、e為電壓表且電壓表c的示數為4V。則此時電壓表e示數為 V；若電表a、c為電壓表電表，b、d、e為電流表，電流表b的示數如圖丙所示，電流表e示數為3A，則通過R2的電流為 A。
【答案】2；2.5。
【解析】解：（1）若電表 a、c 為電流表，則電阻R2被短路，電路為R1的簡單電路，等效電路圖如圖1所示：
電壓表b和 e 的示數均為6V，根據并聯電路電壓的規律可得，電源電壓：U＝6V；
若電表 a、d 為電流表，等效電路圖如上圖2所示，電壓表c 的示數為4V，根據串聯電路電壓的規律可得，此時電壓表 e 的示數：Ue＝U﹣Uc＝6V﹣4V＝2V；
（3）若電表 a、c 為電壓表，電表 b、d、e 為電流表，該電路為并聯電路，兩個電影測量的都是電源電壓，等效電路圖如3所示：
電流表 b 測R1的電流，圖丙中電流表選用小量程，分度值為0.02A，示數為0.5A，
已知電流表 e 示數為3A，即測干路電流為3A，
根據并聯電路電流的規律可知，通過R2的電流：I2＝I﹣I1＝3A﹣0.5A＝2.5A。
故答案為：2；2.5。
三、計算題（共15小題）：
36．如圖所示，設電源電壓保持不變，S1斷開S2閉合時，電壓表讀數為4.5V，S1閉合S2斷開時，電壓表讀數變?yōu)?V，燈泡Ll和L2兩端電壓分別是多少？
【答案】燈泡Ll和L2兩端電壓分別是3V、1.5V。
【解析】解：當S1斷開、S2閉合時，兩燈泡串聯，電壓表測電源的電壓，則U＝4.5V；
當開關S1閉合、S2斷開時，兩燈泡串聯，電壓表測L1兩端的電壓，則U1＝3V；
因?yàn)榇?lián)電路中總電壓等于各分電壓之和，L2兩端的電壓U2＝U﹣U1＝4.5V﹣3V＝1.5V。
答：燈泡Ll和L2兩端電壓分別是3V、1.5V。
37．在如圖所示的電路中，閉合開關S，電壓表V的示數為3V，電流表A1的示數為0.6A，電流表A2的示數為0.4A。求：
（1）通過L1的電流；
（2）電源兩端的電壓。
【答案】（1）通過L1的電流0.2A；（2）電源兩端的電壓3V。
【解析】解：由電路圖可知，兩燈泡并聯，電流表A1測干路電路，電流表A2測L2支路的電流，電壓表測L1兩端的電壓。
（1）因并聯電路中干路電流等于各支路電流之和，
所以，L1的電流：I1＝I﹣I2＝0.6A﹣0.4A＝0.2A；
（2）因并聯電路中各支路兩端的電壓相等，都等于電源電壓，
所以，電源兩端的電壓：U＝UV＝3V。
答：（1）通過L1的電流0.2A；（2）電源兩端的電壓3V。
38．如圖所示，電源電壓為6V，閉合開關S后，電壓表V2的示數U2＝2.4V，電流表A的示數I＝0.4A，求：
（1）通過燈泡L1的電流多大；
（2）電壓表V1的示數多大？
【答案】（1）通過燈泡L1的電流為0.4A；（2）電壓表V1的示數為3.6V。
【解析】解：由電路圖可知，兩燈泡串聯，電壓表V1測L1兩端的電壓，電壓表V2測L2兩端的電壓，電流表測量電路中的電流。
（1）根據串聯電路中各處的電流相等可知：
通過用電器L1的電流為I1＝I＝0.4A；
（2）由于串聯電路中總電壓等于各分電壓之和，
所以，電壓表V1的示數：U1＝U﹣U2＝6V﹣2.4V＝3.6V。
答：（1）通過燈泡L1的電流為0.4A；（2）電壓表V1的示數為3.6V。
39．如圖是一個實驗用玻璃箱中的電路圖。進行實驗時，有時需要L1和L2同時發光，L3不發光：有時需要L2和L3同時發光，L1不發光。求：
（1）只閉合S1，A1表示數為0.36A，則A2表示數為多少？
（2）閉合S1、S2、S3，A1表示數為1.5A，A2表示數0.6A，則A3表示數為多少？
【答案】（1）只閉合S1，A1表示數為0.36A，則A2表示數為0.36A；
（2）當L2和L3同時發光，L1不發光時，A1表示數為1.5A，A2表示數0.6A，則A3表示數為0.9A。
【解析】解：（1）由圖可知，只閉合S1時，L1和L2串聯，因串聯電路電流處處相等，所以當A1表示數為0.36A，則A2表示數為0.36A：
（2）S1、S2、S3都閉合，L2和L3同時發光，L1不發光時，此時L1被短路，所以L2、L3并聯；
此時A1表測干路上的電流，A2表測L2支路上的電流，A3表測L3支路上的電流，
根據并聯電路的電流特點可知A3表示數為：I3＝I﹣I2＝1.5A﹣0.6A＝0.9A。
答：（1）只閉合S1，A1表示數為0.36A，則A2表示數為0.36A；
（2）當L2和L3同時發光，L1不發光時，A1表示數為1.5A，A2表示數0.6A，則A3表示數為0.9A。
40．如圖所示電路，V1、V2是兩個相同的電壓表。當閉合開關后，燈泡L1和燈泡L2都發光，這時兩個電壓表的指針偏轉角度相同，均為圖所示，指針剛好對準刻度線位置。則
（1）求燈泡L1和燈泡L2兩端的電壓；
（2）若將燈泡L1和燈泡L2改接為圖所示的電路，電源電壓保持不變，當開關S閉合后，燈泡L1和燈泡L2都發光，電流表A2示數為0.8A，電流表A1示數為0.5A，求此時通過燈泡L2的電流和燈泡L2兩端的電壓。
【答案】（1）燈泡L1和燈泡L2兩端的電壓分析為1.2V和4.8V；
（2）若將燈泡L1和燈泡L2改接為圖所示的電路，電源電壓保持不變，通過燈泡L2的電流為0.3A，燈泡L2兩端的電壓為6V。
【解析】解：（1）由圖知，兩燈串聯，電壓表V1測電源電壓，V2測L1兩端電壓，
串聯電路中電源電壓等于各部分電路兩端之和，而兩電壓表的指針偏轉角度相同，
由圖知，電壓表V1使用大量程，示數為6V，即電源電壓U＝6V，電壓表V2使用小量程，示數為1.2V，即L1兩端的電壓U1＝1.2V，
所以L2兩端的電壓U2＝U﹣U1＝6V﹣1.2V＝4.8V；
（2）由圖知，兩燈并聯，電流表A2測干路電流，A1測通過燈泡L1的電流，
因?yàn)椴⒙?lián)電路中，干路電流等于各支路電流之和，
所以通過L2的電流I2＝IA2﹣IA1＝0.8A﹣0.5A＝0.3A；
因?yàn)椴⒙?lián)電路中，各支路兩端電壓與電源電壓都相等，電源電壓保持不變，所以燈泡L2兩端的電壓等于電源電壓6V。
答：（1）燈泡L1和燈泡L2兩端的電壓分析為1.2V和4.8V；
（2）若將燈泡L1和燈泡L2改接為圖所示的電路，電源電壓保持不變，通過燈泡L2的電流為0.3A，燈泡L2兩端的電壓為6V。
41．如圖，電源電壓恒定不變?；瑒?dòng)變阻器R3的滑片位于最右端，當S2、S3閉合，S1斷開時，電壓表V2的示數為9V。求：
（1）只閉合S2，滑動變阻器R3的滑片位于最右端，電壓表V1的示數為3V，求R3兩端的電壓；
（2）同時閉合S1、S2和S3，滑片移至中點處，若已知1min內通過電阻R1的電荷量為6C，通過R3的電流為0.5A，則此時電流表A和電壓表V1的示數為多少？
【答案】（1）只閉合S2，滑動變阻器R3的滑片位于最右端，電壓表V1的示數為3V，R3兩端的電壓為6V；
（2）同時閉合S1、S2和S3，滑片移至中點處，若已知1min內通過電阻R1的電荷量為6C，通過R3的電流為0.5A，則此時電流表A的示數為0.6A、電壓表V1的示數為0V。
【解析】解：滑動變阻器R3的滑片位于最右端，當S2、S3閉合，S1斷開時，電路中只有電阻R3工作，電壓表測量電源電壓，電流表測量電路的電流，由于電壓表V2的示數為9V，所以電源電壓為9V；
（1）只閉合S2，滑動變阻器R3的滑片位于最右端，電阻R2和滑動變阻器的最大電阻串聯，電壓表V1測量定值電阻R1兩端的電壓，電壓表V2測量滑動變阻器兩端的電壓，電流表測量電路的電流，由于電壓表V1的示數為3V，由串聯電路電壓的規律知R3兩端的電壓為：
U3＝U﹣U2＝9V﹣3V＝6V；
（2）同時閉合S1、S2和S3，滑片移至中點處，定值電阻R1與滑動變阻器R3的一半并聯，電壓表V1被短路，示數為零，電壓表V2測量電源電壓，電流表測量干路的電流；
通過電阻R1的電流為：I1=Qt=6C60s=0.1A，
干路的電流為：I＝I1+I3＝0.1A+0.5A＝0.6A，即電流表A的示數為0.6A。
答：（1）只閉合S2，滑動變阻器R3的滑片位于最右端，電壓表V1的示數為3V，R3兩端的電壓為6V；
（2）同時閉合S1、S2和S3，滑片移至中點處，若已知1min內通過電阻R1的電荷量為6C，通過R3的電流為0.5A，則此時電流表A的示數為0.6A、電壓表V1的示數為0V。
42．如圖所示電路，V1、V2是兩個相同的電壓表。當閉合開關后，燈泡L1和燈泡L2都發光，這時兩個電壓表的指針偏轉角度相同，均為圖所示，指針剛好對準刻度線位置。則：
（1）求燈泡L1和燈泡L2兩端的電壓；
（2）若將燈泡L1和燈泡L2改接為圖所示的電路，電源電壓保持不變，當開關S閉合后，燈泡L1和燈泡L2都發光，電流表A2示數為0.8A，通電10s，流過燈泡L2的電荷量為5C，求此時通過燈泡L1的電流和燈泡L2兩端的電壓。
【答案】（1）燈泡L1和燈泡L2兩端的電壓分別為1.2V、4.8V；
（2）此時通過燈泡L1的電流為0.3A，燈泡L2兩端的電壓為6V。
【解析】解：（1）兩燈泡串聯，電壓表V1測電源電壓，電壓表V2測L1兩端電壓；則電壓表V1的量程為0～15V，示數為6V，電壓表V2的量程為0～3V，示數為1.2V，則燈L1兩端電壓為1.2V，
因?yàn)榇?lián)電路兩端的電壓等于各部分電路兩端的電壓之和，
所以燈L2兩端電壓U2＝U﹣U1＝6V﹣1.2V＝4.8V；
（2）由圖可知，兩燈泡并聯，燈泡L1和燈泡L2都發光，通電10s，
則此時通過燈泡L2的電流I2=Qt=5C10s=0.5A，
電流表A2測干路電流，已知電流表A2示數為0.8A，即干路電流I＝0.8A，
因?yàn)椴⒙?lián)電路中干路電流等于各支路電流之和，
所以通過燈泡L1的電流I1＝I﹣I2＝0.8A﹣0.5A＝0.3A；
因?yàn)椴⒙?lián)各支路兩端的電壓相等，且等于電源電壓，所以L2兩端的電壓為：U2＝U＝6V。
故答案為：（1）燈泡L1和燈泡L2兩端的電壓分別為1.2V、4.8V；
（2）此時通過燈泡L1的電流為0.3A，燈泡L2兩端的電壓為6V。
43．如圖甲所示的電路中，電源電壓為3V，當開關S1、S3閉合，開關S2斷開時，燈泡L1、L2發光。電流表A1、A2的示數分別如圖乙所示。求：
（1）當開關S1、S3閉合，開關S2斷開時，燈泡L1、L2兩端的電壓分別是多少？
（2）當開關S1、S3閉合，開關S2斷開時，通過燈泡L1、L2的電流分別是多少？
（3）當開關S1閉合，開關S2、S3斷開時，A1和A2的示數關系如何？
【答案】（1）燈泡L1、L2兩端的電壓都是3V；（2）通過燈泡L1、L2的電流分別是1A和0.5A；
（3）當開關S1閉合，開關S2、S3斷開時，A1和A2的示數相等。
【解析】解：（1）由圖甲可知，當開關S1、S3閉合，開關S2斷開時，兩燈泡并聯，已知電源電壓為3V，
則燈泡L1、L2兩端的電壓都等于電源電壓，為3V；
（2）由圖甲可知，當開關S1、S3閉合，開關S2斷開時，兩燈泡并聯，電流表A1測干路電流，電流表A2測燈泡L2所在支路的電流，
電流表A1示數如圖乙所示，其量程是0～3A，分度值是0.1A，示數為1.5A。
電流表A2示數如圖丙所示，其量程是0～0.6A，分度值是0.02A，示數為0.5A；
即燈泡L2的電流I2＝IA2＝0.5A，燈泡L1的電流I1＝IA1﹣IA2＝1.5A﹣0.5A＝1A。
（3）當開關S1閉合，開關S2、S3斷開時，為L(zhǎng)2的簡單電路，電流表A1和A2都測量L2的電流，則A1和A2的示數相等。
答：（1）燈泡L1、L2兩端的電壓都是3V；（2）通過燈泡L1、L2的電流分別是1A和0.5A；
（3）當開關S1閉合，開關S2、S3斷開時，A1和A2的示數相等。
44．在如圖所示的電路中，L1和L2是兩個不同規格的燈泡。問：
（1）只閉合S1時，若電流表A的示數為0.6A，則通過L1和L2的電流分別是多少？
（2）只閉合S2時，若電流表A的示數為0.2A，則通過L1和L2的電流分別是多少？
（3）當閉合S1和S3時，若電流表A的示數為0.9A，通過L1的電流為0.6A，則通過L2的電流是多少？
【答案】（1）只閉合S1時，通過L1和L2的電流分別是0.6A、0A；
（2）只閉合S2時，通過L1和L2的電流分別是0.2A、0.2A；
（3）當閉合S1和S3時，通過L2的電流是0.3A。
【解析】解：（1）只閉合S1時，電路為L(zhǎng)1的簡單電路，電流表測電路中的電流，則通過L1的電流為0.6A，通過L2的電流為0A；
（2）只閉合S2時，兩燈泡串聯，電流表測電路中的電流，因?yàn)榇?lián)電路中各處的電流相等，所以通過兩燈泡的電流均為0.2A；
（3）當閉合S1和S3時，兩燈泡并聯，電流表測干路電流，因?yàn)椴⒙?lián)電路中各支路兩端的電壓相等，干路中的電流等于各支路電流的和，所以通過L2的電流為：
I2＝I﹣I1＝0.9A﹣0.6A＝0.3A；
答：（1）只閉合S1時，通過L1和L2的電流分別是0.6A、0A；
（2）只閉合S2時，通過L1和L2的電流分別是0.2A、0.2A；
（3）當閉合S1和S3時，通過L2的電流是0.3A。
45．如圖電路中，電源電壓不變，當開關S斷開時，V1的示數為5V，V2的示數為7V；當開關S閉合時，V1的示數為9V，V2的示數為5.4V。求：
（1）電源的電壓為多少？
（2）開關S閉合后，L2兩端的電壓？
（3）開關S斷開時，L1兩端的電壓？
【答案】（1）電源的電壓為9V；（2）開關S閉合后，L2兩端的電壓為3.6V；
（3）開關S斷開時，L1兩端的電壓為3V。
【解析】解：（1）當開關S閉合時，L3被短路，L1與L2串聯，電壓表V1測L1與L2的總電壓，即電源的電壓，則電源的電壓：U＝9V；
（2）當開關閉合時，L3被短路，L3兩端的電壓U3＝0V；
L1與L2串聯，V2測量L1兩端的電壓，所以L1兩端的電壓U1＝5.4V；
因?yàn)榇?lián)電路中總電壓等于各分電壓之和，
所以L2兩端的電壓為：U2＝U﹣U1＝9V﹣5.4V＝3.6V。
（3）當開關S斷開時，三燈泡串聯，V1測L1與L2的電壓之和，V2測燈泡L1與L3兩端的電壓之和，
因?yàn)榇?lián)電路中總電壓等于各分電壓之和，所以L3兩端的電壓為：U3′＝U﹣UV1＝9V﹣5V＝4V；
L2兩端的電壓為：U2′＝U﹣UV2＝9V﹣7V＝2V；
L1兩端的電壓為：U1′＝U﹣U2′﹣U3′＝9V﹣2V﹣4V＝3V。
答：（1）電源的電壓為9V；（2）開關S閉合后，L2兩端的電壓為3.6V；
（3）開關S斷開時，L1兩端的電壓為3V。
46．如圖所示，電源電壓為3V，開關S閉合時，通過L1、L2和L3的電流分別是0.4A，0.2A和0.8A。求：
（1）L1兩端的電壓為多少V？
（2）四個電流表中最大的示數為多少A？
（3）四個電流中最小的示數為多少A？
【答案】（1）L1兩端的電壓為3V；（2）四個電流表中最大的示數為1.4A；
（3）四個電流中最小的示數為0.4A。
【解析】解：（1）由圖可知，三個燈泡并聯，
因?yàn)椴⒙?lián)電路中，各支路兩端電壓與電源電壓都相等，所以L1兩端的電壓等于電源電壓3V；
（2）（3）圖中電流表A1在干路上，測電路的總電流，
所以A1的示數IA1＝I1+I2+I3＝0.4A+0.2A+0.8A＝1.4A；
電流表A2測L2和L3兩支路電流之和，所以A2的示數IA2＝I2+I3＝0.2A+0.8A＝1A；
電流表A3測L1的電流，所以A3的示數IA3＝I1＝0.4A；
電流表A4測L1和L2兩支路電流之和，所以A4的示數IA2＝I1+I2＝0.4A+0.2A＝0.6A；
所以四個電流表最大的示數為1.4A；最小的示數為0.4A。
答：（1）L1兩端的電壓為3V；（2）四個電流表中最大的示數為1.4A；
（3）四個電流中最小的示數為0.4A。
47．如圖所示電路，電源電壓恒定不變，只閉合S3時，電壓表示數為2.5V；閉合S1、S2、S3時，流過R3的電流為0.4A，電壓表的示數為6V，此時R2＝R3；只閉合S1、S3時，將R2滑片滑至左端，流過小燈的電流為0.5A。則：
（1）只閉S3時，小燈兩端的電壓為多少？
（2）閉合S1、S2、S3時，電流表示數為多少？
（3）閉合S1、S3時，電流表與電壓表的示數為多少？
【答案】（1）只閉S3時，小燈兩端的電壓為3.5V；（2）閉合S1、S2、S3時，電流表示數為0.8A；
（3）閉合S1、S3時，電流表的示數為0.9A，電壓表的示數為0V。
【解析】解：（1）閉合S1、S2、S3時，R2與R3并聯，電壓表測電源兩端的電壓，
由電壓表的示數為6V可知，電源的電壓U＝6V；
只閉合S3時，R1與R2串聯，電壓表測R2兩端的電壓，
因串聯電路中總電壓等于各分電壓之和，
所以，小燈兩端的電壓：U1＝U﹣U2＝6V﹣2.5V＝3.5V；
（2）閉合S1、S2、S3時，R2與R3并聯，電流表測干路電流，且此時R2＝R3，
因并聯電路中各支路兩端的電壓相等，且流過R3的電流為0.4A，
所以，由I=UR可知，此時通過R2和R3的電流相等，即I2＝I3＝0.4A，
因并聯電路中干路電流等于各支路電流之和，
所以，干路電流表的示數：I＝I2+I3＝0.4A+0.4A＝0.8A；
（3）閉合S1、S3時，將R2滑片滑至左端時，變阻器接入電路中的電阻為零，則與之并聯電壓表的示數為0V，
此時R1與R3并聯，電流表測干路電流，此時流過小燈的電流為0.5A，
因并聯電路中各支路獨立工作、互不影響，
所以，通過R3的電流0.4A不變，
則干路電流表的示數：I′＝I1+I3＝0.5A+0.4A＝0.9A。
答：（1）只閉S3時，小燈兩端的電壓為3.5V；
（2）閉合S1、S2、S3時，電流表示數為0.8A；
（3）閉合S1、S3時，電流表的示數為0.9A，電壓表的示數為0V。
48．電影“王牌特工黃金圈”近期在中國上映了，影片中的機械狗，兇殘彪悍，咬合力驚人，能按照主人的指示識別朋友和敵人。重慶一中物理小組的同學們拆開了從市面上購買的某小型充電機械狗（如圖甲所示），發現充電機械狗中的部分電路如圖乙所示，電源電壓不變，現閉合開關S。
（1）若電表a、c為電流表，電表b、d、e為電壓表，電壓表b和e的示數均為5V．求電源電壓；
（2）若電表a、d為電流表，電表b、c、e為電壓表且電壓表c的示數為2V．求此時電壓表e的示數；
（3）若電表a、c為電壓表，電表b、d、e為電流表。電流表b的示數如圖丙所示，電流表e示數為2A，求通電2min內通過R2的電荷量。
【答案】（1）若電表 a、c 為電流表，電表 b、d、e 為電壓表，電壓表 b 和 e 的示數均為 5V，電源電壓為5V；
（2）若電表 a、d 為電流表，電表 b、c、e 為電壓表且電壓表 c 的示數為 2V．此時電壓表 e 的示數為3V；
（3）若電表 a、c 為電壓表，電表 b、d、e 為電流表。電流表 b 的示數如圖丙所示，電流表 e 示數為 2A，通電 2min 內通過 R2的電荷量為180C。
【解析】解：（1）若電表 a、c 為電流表，則電阻R2被短路，電路為R1的簡單電路，等效電路圖如圖1所示：
電壓表b和 e 的示數均為 5V，
根據并聯電路電壓的規律可得，電源電壓：U＝5V；
（2）若電表 a、d 為電流表，等效電路圖如上圖2所示，電壓表c 的示數為 2V，
根據串聯電路電壓的規律可得，此時電壓表 e 的示數：Ue＝U﹣Uc＝5V﹣2V＝3V；
（3）若電表 a、c 為電壓表，電表 b、d、e 為電流表，等效電路圖如3所示，
電流表 b 測R1的電流，圖丙中電流表選用小量程，分度值為0.02A，示數為0.5A，
已知電流表 e 示數為 2A，即測干路電流為2A，
根據并聯電路電流的規律可知，通過R2的電流：I2＝I﹣I1＝2A﹣0.5A＝1.5A，
通電 2min 通過 R2的電荷量：Q＝I2t＝1.5A×2×60s＝180C。
答：（1）若電表 a、c 為電流表，電表 b、d、e 為電壓表，電壓表 b 和 e 的示數均為 5V，電源電壓為5V；
（2）若電表 a、d 為電流表，電表 b、c、e 為電壓表且電壓表 c 的示數為 2V．此時電壓表 e 的示數為3V；
（3）若電表 a、c 為電壓表，電表 b、d、e 為電流表。電流表 b 的示數如圖丙所示，電流表 e 示數為 2A，通電 2min 內通過 R2的電荷量為180C。
49．如圖所示的電路中，電源電壓為9V且保持不變。求：
（1）若甲、乙均為電壓表，當只閉合開關S1時，電流表A的示數為0.1A。則流過燈L3的電流為多少？
（2）若甲為電壓表，乙為電流表，當只閉合開關S1時，
電流表乙的示數為0.3A；再閉合S2后，電流表乙的示數為0.5A。則流過L2的電流為多少？
（3）在（2）問中1min鐘內通過L1的電荷量是多少？
【答案】（1）流過燈L3的電流為0.1A；（2）流過燈L2的電流為0.2A；
（3）在（2）問中1min鐘內通過L1的電荷量為18C。
【解析】解：（1）只閉合開關S1，若甲、乙均為電壓表，燈泡L1和L3串聯接入電路，電流表測通過電路的電流，串聯電路各處電流相等，電流表A的示數為0.1A，所以流過燈L3的電流為0.1A；
（2）若甲為電壓表，乙為電流表，則燈泡L3與電流表并聯，所以該燈泡被短路，
當只閉合開關S1時，電路為燈泡L1的簡單電路，電流表測通過燈泡L1的電流，
再閉合S2后，燈泡L1和L2并聯接入電路，電流表測干路電流，
并聯電路干路電流等于各支路電流之和，所以流過L2的電流為：I2＝I﹣I1＝0.5A﹣0.3A＝0.2A；
（3）在（2）問中1min鐘內通過L1的電荷量：Q＝I1t＝0.3A×60s＝18C。
答：（1）流過燈L3的電流為0.1A；（2）流過燈L2的電流為0.2A；
（3）在（2）問中1min鐘內通過L1的電荷量為18C。
50．如圖所示的電路中，電源電壓保持不變，電路中R2和R3的規格相同。同時閉合S2、S4，斷開S1、S3時，電壓表V1的示數為18V，電流表A2的示數為0.8A。求：
（1）電源電壓是多少？
（2）同時閉合S1、S2，斷開S3、S4時，電流表A2的示數為1.0A。則同時閉合S1、S2、S4，斷開S3時，電流表A1的示數為多少？
（3）若將電流表A1替換為電壓表V3，同時閉合開關S1、S3、S4，斷開S2，電壓表V3和V1的偏轉的角度相同，求電壓表V2的示數是多少？
【答案】（1）電源電壓是18V；（2）電流表A1的示數為0.4A；（3）電壓表V2的示數是16V。
【解析】解：（1）同時閉合S2、S4，斷開S1、S3時，電阻R3被短路，電路為R1的簡單電路，電流表A2的示數為0.8A，此時通過R1的電流為0.8A，電壓表V1的示數即電源電壓，電壓表V1的示數為18V，所以電源電壓是18V；
（2）同時閉合S1、S2，斷開S3、S4時，R2和R1并聯接入電路，并聯電路各支路兩端電壓相等，所以此時通過R1的電流不變，仍為0.8A，
電流表A1測通過R2的電流，電流表A2測干路電流，電流表A2的示數為1.0A，
并聯電路干路電流等于各支路電流之和，則此時通過R2的電流為：I2＝I﹣I1＝1.0A﹣0.8A＝0.2A，
同時閉合S1、S2、S4，斷開S3時，R2和R3并聯接入電路，電流表A1測干路電流，
并聯電路各支路兩端電壓相等，電路中R2和R3的規格相同，由歐姆定律可得通過它們的電流相等，都為0.2A，
并聯電路干路電流等于各支路電流之和，所以電流表A1的示數為：I＝I2+I3＝0.2A+0.2A＝0.4A；
（3）若將電流表A1替換為電壓表V3，同時閉合開關S1、S3、S4，斷開S2，三個電阻串聯接入電路，電壓表V1測R1兩端的電壓，電壓表V3測R2和R1的總電壓，電壓表V2測R2和R3的總電壓，電壓表V3和V1的偏轉的角度相同，則電壓表V3的示數是電壓表V1的示數的5倍，即5U1＝U1+U2，
電路中R2和R3的規格相同，由串聯電路分壓原理可知它們兩端的電壓相等，即U2＝U3，
串聯電路總電壓等于故部分電壓之和，所以5U1+U2＝18V﹣﹣﹣﹣﹣①，U1+2U2＝18V﹣﹣﹣﹣②，
①②兩式聯立可得：U2＝8V，
電壓表V2的示數是：UV2＝U2+U3＝8V+8V＝16V。
答：（1）電源電壓是18V；（2）電流表A1的示數為0.4A；（3）電壓表V2的示數是16V。題型
選擇題
填空題
作圖題
實驗題
計算題
總計
題數
20
15
0
0
15
50
