初中物理人教版（2024）八年級上冊（2024）第2節 光的反射導學案

這是一份初中物理人教版（2024）八年級上冊（2024）第2節 光的反射導學案，共41頁。學案主要包含了光的反射，探究光的反射定律，光路的可逆性，光的反射光路圖，鏡面反射和漫反射等內容，歡迎下載使用。

知識點一、光的反射
1.光的反射
問 題
甘肅敦煌的熔鹽塔式光熱站使用了超過1.2萬面定日鏡。當太陽位置發生變化時，自動控制系統可以調整光熱站定日鏡的角度，將太陽光準確地反射到吸熱塔的頂端（如下圖），從而達到聚熱的效果。這些定日鏡為什么能將太陽光準確反射到指定位置？
（1）光的反射的概念：光遇到物體的表面時，一部分光會改變原來的方向，返回到原來的物質中傳播的現象，叫做光的反射。光遇到物體的表面都會發生反射，從而使我們能看到本身不發光的物體。如下圖所示。
生活中光的反射現象：水中倒影是最典型的光的反射現象；還有“猴子撈月”、“照鏡子”等也都是由光的反射引起的。

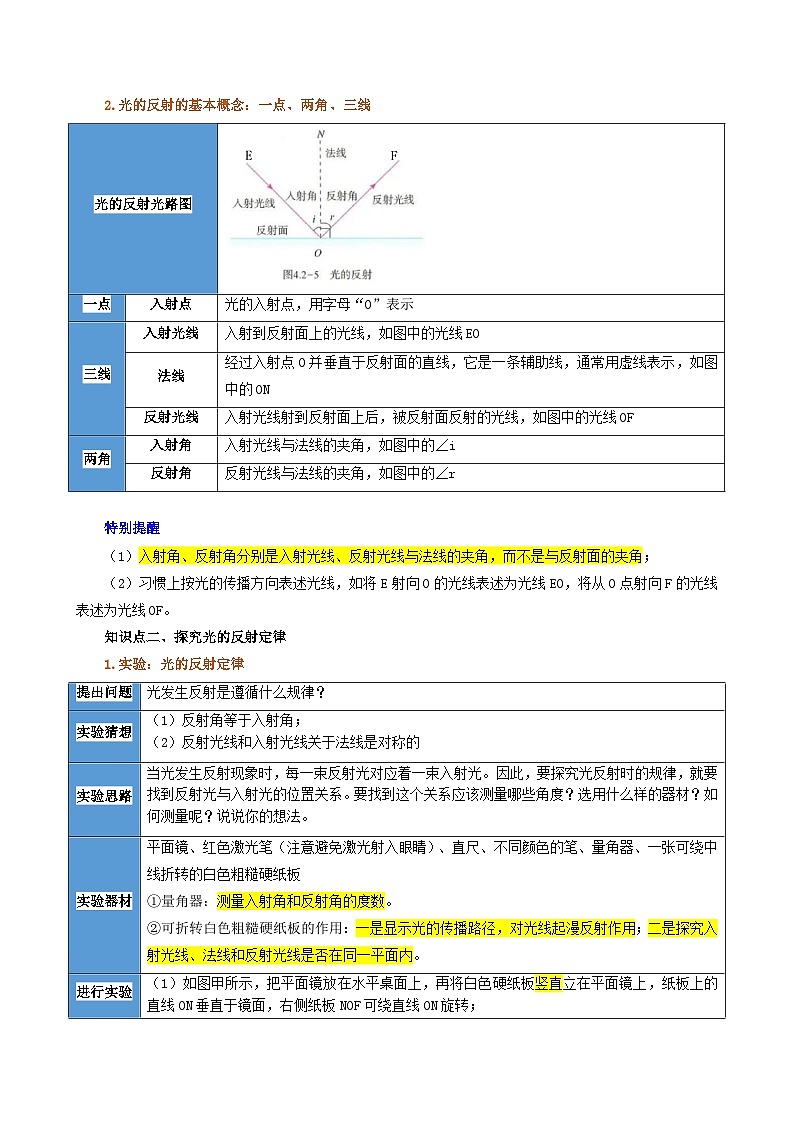

2.光的反射的基本概念：一點、兩角、三線
特別提醒
（1）入射角、反射角分別是入射光線、反射光線與法線的夾角，而不是與反射面的夾角；
（2）習慣上按光的傳播方向表述光線，如將E射向O的光線表述為光線EO，將從O點射向F的光線表述為光線OF。
知識點二、探究光的反射定律
1.實驗：光的反射定律
（23-24八年級下·貴州遵義·期末）如圖甲是探究光的反射定律實驗裝置，在平面鏡上放置一塊硬紙板，由可以繞ON轉折的E、F 兩部分組成。
（1）為了從不同方向都能看到硬紙板上光的徑跡，應選用表面 （選填“光滑”或“粗糙”）的硬紙板；
（2）組裝器材時，你認為硬紙板與平面鏡的位置關系是 ；
（3）如圖乙，若想在硬紙板上同時呈現反射光和入射光，你的操作是： ；
（4）多次實驗記錄數據如表所示，在分析數據時，發現表格中一組數據有誤，這組數據是第 組；
（5）在進行實驗評估時，小明認為：當光垂直入射時，不存在反射光。你認為他的觀點是否正確并說明理由 。
2.對光的反射定律的理解
（1）發生光的反射現象時，先有入射光，后有反射光。反射光是隨著入射光的改變而改變的，所以敘述光的反射定律時，“入射角等于反射角”的說法事錯誤的；
（2）在光的反射現象中，入射光線靠近法線時，入射角減小，反射角也隨之減??；入射光線遠離法線時，入射角增小，反射光線隨之遠離法線，反射角也增?。?br>（3）當光垂直鏡面入射時，入射角為零，反射角也為零，反射光線、入射光線和法線在同一直線上，方向相反，并不是有發生現象。
（23-24八年級下·黑龍江哈爾濱·開學考試）如圖，小紅在池塘邊觀察水中月亮的視線與水面的夾角是30°，在光的反射現象中，入射角的度數是 ，光的傳播方向改變的度數是 。
知識點三、光路的可逆性
在上面的實驗中，如果讓光逆著反射光的方向射到鏡面，那么，它被反射后就會逆著原來的入射光的方向射出（如下圖）。這表明，在反射現象中，光路可逆。
生活中有很多現象可以說明光路的可逆性。例如如果你在一塊平面鏡中看到了一位同學的眼睛，那么這位同學也一定會通過這面鏡子看到你的眼睛。
知識點四、光的反射光路圖
1.已知反射面、入射光線作反射光線

作圖方法：先過入射點O作出法線，再根據光的反射定律（反射角等于入射角），作出反射光線，標上箭頭。
2.已知反射面、反射光線作入射光線
作圖方法：先過入射點作出法線，再根據光的反射定律（反射角等于入射角）畫出對應的入射光線，標上箭頭。
3.已知入射光線和反射光線，確定反射面（平面鏡）的位置
作圖方法：先作入射光線和反射光線夾角的角平分線，此線的位置即為法線的位置。過入射光線與反射光線的交點（入射點）作垂直于法線的一條直線，該直線的位置即為平面鏡的位置。
4.光的反射作圖一般步驟
（1）作法線（虛線表示）；
（2）確定反（入）射光線的位置；
（3）作反（入）射光線，用實線表示；
（4）標出反射角r和入射角i。
特別提醒
反射光線和入射光線都要畫成實線，并用箭頭表示它的傳播方向；法線用虛線，要垂直于反射面。
（2024·四川瀘州·中考真題）如圖甲是隨嫦娥六號一起發射的角反射器的示意圖，其三個反射面相互垂直，其中兩個反射面如圖乙所示，一束光只在這兩個反射面發生了反射，請在圖乙中畫出這束光反射的光路圖（保留作圖痕跡）。
知識點五、鏡面反射和漫反射
陽光射到鏡子上，迎著反射光的方向可以看到刺眼的光，而在其他方向卻看不到反射的陽光。如果陽光射到白紙上，那么無論從哪個方向看，都能看到紙被照亮了，但不會感到刺眼。這是為什么？
分析：原來，鏡面很平整、光滑，一束平行光照射到鏡面上后，會被平行地反射（如下圖甲）。而看上去很平的白紙,如果在顯微鏡下觀察，可以看到實際是凹凸不平的。凹凸不平的表面會把一東平行光向著四面八方反射（如下圖乙）。
1.鏡面反射
一束平行光照射到鏡面上后，會被平行地反射。這種反射叫做鏡面反射。
平靜的水面、拋光的金屬面、各種鏡面的反射都是鏡面反射。
2.漫反射
凹凸不平的表面會把平行的入射光線向著四面八方反射，這種反射叫做漫反射。我們能從各個方向看見物體，就是因為物體發生的是漫反射。
3.鏡面反射與漫反射的異同
特別提醒
（1）漫反射和鏡面反射都遵守光的反射規律。
（2）判斷鏡面反射和漫反射，可以從題中一些字、詞去判斷。如出現“刺眼”“反光”等是鏡面反射；出現“各個方向”是漫反射。
（2024·江蘇無錫·三模）如圖，晚上在桌面上鋪一張白紙，把一小塊平面鏡平放在紙上，讓手筒的光正對著平面鏡照射。此時，從側面看去白紙比較 ，因為光在白紙表面發生 ；如果眼睛挨著手筒正對著桌面往下看，則 比較亮。
問題一：光的反射定律
【角度1】探究光的反射定律
常考考查點
（1）量角器：測量入射角和反射角的度數。
（2）可折轉白色粗糙硬紙板的作用：一是顯示光的傳播路徑，對光線起漫反射作用；二是探究入射光線、法線和反射光線是否在同一平面內。
（3）白色硬紙板豎直立在平面鏡上。
（4）在反射現象中，反射光線、入射光線和法線都在同一平面內；反射光線、入射光線分別位于法線兩側；反射角等于入射角。（不能說成入射角等于反射角）
（5）在光的反射現象中，光路是可逆的。
（6）應在光線較暗的室內進行實驗，以便于觀察實驗現象。
（7）實驗時，紙板必須與平面鏡垂直，否則在紙板上看不到反射光；
（8）實驗描繪光的傳播路徑的方法：在入射光線和反射光線上取一個點，將該點與反射點連接。
（9）區分每一組的對應的入射光線和反射光線的方法：對每一組入射光線和反射光線分別用不同顏色的筆進行描繪，或者對每一組入射光線和反射光線進行編號。
（10）進行多次實驗的目的：避免偶然性，尋找普遍規律。
（11）若發現每次實驗反射角與入射角的和為90°，原因是：錯把入射角看成入射光線與反射面的夾角，或錯把反射角看成反射光線與反射面的夾角。
【典例1】（2024·云南昭通·三模）如圖所示為探究光的反射定律的實驗裝置：
（1）實驗中為了使光線能在紙板上顯示出來，方便實驗研究，可采取的操作是 （填序號）；
A．使光束離紙板一小段距離入射
B．使光束貼著紙板射到O點
C．使光束垂直紙板射到O點
（2）圖甲中反射角是 度。實驗過程中，如果將一束光沿BO射入，反射光線將沿OA方向射出，這表明 ；
（3）為了得到普遍規律，還需要再次測量數據，如果將AO向ON靠近，則OB ON（選填“不變”、“靠近”或“遠離”），反射角將 （選填“不變”、“變小”或“變小”）；
（4）如圖乙、以法線ON為軸線，把紙板F向后緩慢旋轉一個角度后，F(xiàn)上 （選填“能”或“不能”）看到反射光線，這表明反射光線、入射光線和法線 ；
（5）課后，某同學利用同一套實驗器材，選擇入射角分別為15°、30°、45°的三條光線進行實驗，結果得到了不同的數據，如右表所示。經檢查，三次實驗中各角度的測量值都是準確的，但總結的規律卻與光的反射定律相違背。你認為其中的原因是 。
【變式1-1】（2024·吉林長春·三模）為了探究光反射時的規律，小致把一個平面鏡放在水平桌面上，再把一張可以繞翻折的紙板豎直地立在平面鏡上，紙板上的直線垂直于鏡面．他將一束光貼著紙板沿方向射向O點，在紙板上用筆描出入射光和反射光的徑跡。
（1）如圖甲所示，反射角的小小為 ；
（2）紙板的主要作用是 ；
（3）實驗過程中，進行下列哪項操作后，在紙板上仍可以看到反射光 ；
A．如圖乙所示，將紙板的右半部分向后翻折
B．如圖丙所示，將紙板與入射光束一起以為軸旋轉
C．如圖丁所示，將紙板與入射光束一起以為軸向后傾倒
（4）為了驗證光路可逆，在甲圖中應進行的操作是： 。
【變式1-2】（2024·黑龍江齊齊哈爾·二模）“探究光的反射規律”的實驗裝置如圖甲所示，平面鏡放在水平桌面上，標有刻度（圖中未畫出）的白色紙板ABCD，能繞垂直于 CD 的 ON軸翻轉，在紙板上安裝一支可在紙板平面內自由移動的激光筆。
（1）實驗前，應將紙板 放置于平面鏡上，移動激光筆，使入射光束繞入射點 O沿逆時針方向轉動，可觀察到反射光束沿 時針方向轉動；
（2）移動激光筆，使入射角為45°，測得反射角也為45°。由此就得出“光反射時，反射角等于入射角”的結論，你認為有何不妥之處? ； 如圖乙所示，將紙板右半部分繞ON向后翻轉任意角度，發現紙板上均無反射光束呈現。此現象說明了： ；
（3）實驗時讓光貼著紙板入射，是為了 ；
（4）由于光在紙板上發生了 （選填“鏡面反射”或“漫反射”），所以從不同方向都能觀察到光在紙板上的傳播徑跡。改變?nèi)肷浣?，繼續保留光的傳播路徑，最后紙板上留下很多條光路，無法區分哪條反射光與哪條入射光對應，為了避免這一問題，實 驗時應該進行的操作是 。
【角度2】光的反射的光路圖
光的反射作圖一般步驟
（1）作法線（虛線表示）；
（2）確定反（入）射光線的位置；
（3）作反（入）射光線，用實線表示；
（4）標出反射角r和入射角i。
注意事項：反射光線和入射光線都要畫成實線，并用箭頭表示它的傳播方向；法線用虛線，要垂直于反射面。
【典例2】（2024·四川南充·中考真題）2023年9月17日，我國墨子巡天望遠鏡正式啟用，它是北半球巡天能力最強的光學時域望遠鏡，如圖甲所示。一束星光入射到望遠鏡，經主鏡反射后到達成像裝置，如圖乙所示，是反射光線，請畫出其入射光線并標出入射角小?。ūＡ糇鲌D痕跡）。
【變式2-1】（2024·湖北·模擬預測）隔熱膜貼在玻璃上，能起到隔熱、防爆、抗紫外線的作用。如圖所示，S為光源，SA是射向前擋風玻璃的一條光線，請畫出光經過玻璃后的反射光線。
【變式2-2】（2024·遼寧小連·三模）你是否幻想過擁有“身后長眼”的本領，其實一塊平面鏡就能實現，小明利用平面鏡就能實現即使不回頭也能看見后面的小伙伴。如圖所示，是小明通過平面鏡看到小伙伴的部分光路圖。請你標出光的傳播方向，并用作圖的方法確定應怎樣放置平面鏡。
【角度3】光的反射定律的應用
（1）求角的小?。悍瓷浣堑扔谌肷浣?；反射角（或入射角）與反射面的夾角相加等于90°。
（2）判斷角的小小變化：反射關線和入射光線關于法線對稱，入射光線靠近法線，反射光線也靠近法線，反射角變小。
（3）液面的升降問題，一般判斷入射點的位置變化即可判斷液面的升降。
【典例3】（23-24八年級上·廣西柳州·期中）如圖所示是一種液面升降檢測裝置的原理圖，當光源S發出一束激光與水平液面成50°角射向平靜的液面，入射光線與反射光線的夾角為 ；當液面下降，入射光線不變時，標尺上的光斑會向 （選填“左”或“右”）移動。
【變式3-1】（23-24七年級上·吉林長春·期末）如圖，固定在水面上方的光源S發出一束光經水面反射后在光屏上有一個光斑A，已知光束與水面的夾角為45°，當水面降低時，反射角將 （選填“變小”、“不變”或“變小”），光斑A將 （選填“向左”、“向右”或“不”）移動。
【變式3-2】（23-24八年級上·安徽馬鞍山·期中）如圖所示，兩平面鏡OM1、OM2之間夾角為θ，入射光線跟平面鏡OM2平行，經兩個鏡面兩次反射后，反射光線跟OM1平行，如圖所示，那么此θ角應為 。
問題二：鏡面反射和漫反射
（1）漫反射和鏡面反射都遵守光的反射規律。
（2）判斷鏡面反射和漫反射，可以從題中一些字、詞去判斷。如出現“刺眼”“反光”等是鏡面反射；出現“各個方向”是漫反射。
【典例4】（23-24八年級上·廣西河池·期末）關于鏡面反射和漫反射,下列說法錯誤的是（ ）
A．鏡面反射的每一條光線都遵循光的反射定律
B．漫反射中有些光線不遵循光的反射定律
C．入射光線彼此平行時，漫反射后的反射光線一般彼此不平行
D．無論是鏡面反射還是漫反射，一條入射光線，只對應一條反射光線
【變式4-1】（22-23八年級上·四川內江·期中）影銀幕是用表面粗糙的白布制成的，能使照射到它上面的光發生 反射；有時陽光射進來，有的同學看到鏡子很“刺眼”，這是因為太陽光照射到鏡面發生了 反射。
【變式4-2】（23-24八年級上·山東威?！て谀┯旰笠和?，道路濕滑，月光照到地面上發生 反射（填“鏡面”或“漫”）；行走的過程中，小明發現暗處是水面，他 月光走的。（填“背著”或“迎著”）。
【基礎強化】
1．（2024·廣東深圳·中考真題）巴黎奧運會即將開幕，愛思考的樂達達同學去巴黎旅游,發現奧運五環被擋住看不見是因為光沿 傳播，埃菲爾鐵塔無燈的欄桿被人看見是因為欄桿 的光進入達達同學的眼睛。
2．（2024·廣西·中考真題）如圖所示，在探究光反射時的規律實驗中，通過實驗可知，反射光線、入射光線和法線都在 （選填“同”或“不同”）一平面內，反射角r 入射角i。
3．（2024·四川綿陽·模擬預測）激光筆發出的一束激光與平面鏡成50°角射向平面鏡，反射光線如圖，則反射光線與入射光線的夾角小小為 ；若在平面鏡不動的情況下，要讓激光筆射中目標，可保持激光筆的入射點不變 （選填“順”或“逆”）時針轉過一定的角度。
4．（2024·北京小興·一模）如圖所示，EF表示平面鏡，AO為入射光線，ON為法線，?AON等于45?。若?BON等于30?，?CON等于45?，?DON等于60?，則入射光線AO的反射光線是 。
5．（2024·河南駐馬店·一模）如圖是某年中考試卷答題卡中用來識別考生信息的條形碼（樣碼），試卷上的條形碼通過 （填“光的直線傳播”或“光的反射”）使光進入掃描器，再通過腦解碼就可以獲取考生相關信息。坐在不同位置的考生都能看見黑板上書寫的考試要求，是因為： 。
【素養提升】
6．（2024·江蘇揚州·三模）晚自習后，小瑩發現自己家的車燈照射前面自行車“尾燈”時，會發現對方“尾燈”很明亮。查閱資料知道自行車“尾燈”結構如圖所示，下列說法正確的是（ ）
A．自行車尾燈是光源
B．人從側邊看自行車尾燈也很明亮
C．自行車尾燈能將平行的入射光平行反射
D．光照射在自行車尾燈上發生的是漫反射
7．（2024·云南昆明·二模）下圖所示的光現象中，形成原理與其它三個選項不相同的是（ ）
A．小孔成像B．地上的影子
C．水中的倒影D．日食
8．（23-24八年級下·四川眉山·期中）光射到鏡面上，入射光線與反射光線的夾角為120°，若使反射光線與入射光線的夾角變?yōu)?00°，下列方法可行的是（ ）
A．鏡面不動，入射光線向鏡面旋轉10°
B．鏡面不動，入射光線遠離鏡面旋轉20°
C．入射光線不動，鏡面順時針旋轉10°
D．入射光線不動，鏡面逆時針旋轉10°
9．（23-24八年級下·四川眉山·期中）雨后晴朗的夜晚，月亮掛在天空，人在月光下行．以下說法正確的是（ ）
A．人迎著月光走時，亮處是水，暗處是地面
B．人背著月光走時，亮處是水，暗處是地面
C．人迎著月光走時，暗處是水，亮處是地面
D．人背著月光走時，地面和水都是暗的
10．（2024·湖北荊門·模擬預測）如圖所示，一束光在平面鏡上發生反射，反射光恰好照在光屏的A處，若入射光線保持不變，要讓反射光照在光屏的B處，下列方法中可行的是（ ）
①只將光屏豎直向下移動一段距離
②只將平面鏡水平向右移動一段距離
③只將平面鏡水平向下移動一段距離
④平面鏡繞入射點O順時針轉過一定角度（＜90°）
⑤只將平面鏡繞入射點O逆時針轉過一定角度（＜90°）
A．①④B．②⑤C．③④D．①⑤
11．（2024·四川成都·中考真題）如圖甲，小孟利用一面小鏡子隔墻看到院里的小貓要偷吃魚。如圖乙所示，AO表示來自小貓的入射光線，O點為入射點，B點為小孟眼睛所在位置。請在圖乙中完成作圖：①畫出反射光線OB；②根據光的反射定律畫出鏡面。（鏡面用表示，保留作圖痕跡）
12．（2024·廣東深圳·三模）夜晚雨后路面積水，如圖所示，路燈A發出的光越過小樹，照亮對面的墻，請作出恰好越過小樹頂端的光經水面反射到墻上的光路。
【能力培優】
13．（23-24八年級下·重慶·階段練習）如圖所示，平面鏡M與N的夾角為，一條與平面鏡ON平行的光在兩個平面鏡之間發生多次反射，實驗要求這條光能夠沿著原來的光路返回，夾角的可能值是（ ）
A．8°B．18°C．22°D．37°
14．（23-24八年級上·重慶·期中）如圖，豎直直平面鏡與直線平行，人眼位于點，其中均為直線上的點，長為3m，，，點光源在直線上且在點以下的某區域內自由移動（圖中未畫出），此人恰好都能通過平面鏡看見的像，則點光源移動的最小長度是（ ）
A．B．C．D．
15．（2024·山東泰安·二模）如圖甲所示探究光的反射規律時，在水平放置的平面鏡上方豎直放一光屏，光屏由可以繞ON折轉的A、B兩個紙板組成，如圖甲所示：
（1）實驗時，應在較 （選填“黑暗”或“明亮”）的環境中進行；
（2）紙板上能顯示光路是因為光在紙板上發生了 （選填“漫反射”或“鏡面反射”）；
（3）如果用另一束光沿FO方向射到O點，經鏡面反射后將沿 方向射出:；
（4）在實驗過程中，若將紙板傾斜（即紙板與平面鏡不垂直），如圖乙所示，讓光線仍貼著紙板沿EO方向射向鏡面，此時紙板上 （選填“能”或“不能”）看到反射光線；
（5）如圖丙所示，小車的前擋風玻璃是傾斜的，不僅可以有效減小阻力，晚上開車時，還能將來自后方車輛的水平強光反射到 （選填“上方”或“下方”），以減少對司機視線的干擾。
16．（2024·江蘇蘇州·二模）在“探究光反射的規律”時，小明進行了如圖甲所示的實驗：將平面鏡水平放置，把標有刻度的白色硬紙板豎直放置在平面鏡上，讓一束光AO貼著紙板射到平面鏡上：
（1）小明在實驗時，讓入射角等于30°，測得反射角也等于30°，于是他得出結論：反射角等于入射角。該結論的得出存在的問題是： ；
（2）將硬紙板右半部分沿ON向后折，此時在NOF面上看不到反射光線，如圖乙所示。小明認為此時反射光線消失了，為了驗證小明的想法是否正確，在不改變NOF面位置的條件下，你的驗證方法是 ；
（3）上述活動中，若增小入射光線與法線的夾角，反射光線將 （靠近/遠離）法線；
（4）實驗中用硬紙板顯示光路，利用了光在硬紙板表面反生了 反射；
（5）實驗結束后，同組的小明和小剛都想從鏡子中看到對方的眼睛，而不想讓對方看到自己的眼睛，結果他倆誰都沒能做到，沒能做到的原因是 。
2022年課程標準
物理素養
2.3.3 通過實驗，探究并了解光的反射定律，探究并了解光的折射現象及其特點。
物理觀念：光的反射，入射光線，反射光線，入射角，反射角，入射點，法線，光的反射定律，鏡面反射和漫反射。
科學思維：通過實驗探究，認識光的反射定律。
科學探究：探究光的反射定律。
科學態度與責任：通過探究光的反射定律，認識科學探究的重要性。
光的反射光路圖
一點
入射點
光的入射點，用字母“O”表示
三線
入射光線
入射到反射面上的光線，如圖中的光線EO
法線
經過入射點O并垂直于反射面的直線，它是一條輔助線，通常用虛線表示，如圖中的ON
反射光線
入射光線射到反射面上后，被反射面反射的光線，如圖中的光線OF
兩角
入射角
入射光線與法線的夾角，如圖中的∠i
反射角
反射光線與法線的夾角，如圖中的∠r
提出問題
光發生反射是遵循什么規律？
實驗猜想
（1）反射角等于入射角；
（2）反射光線和入射光線關于法線是對稱的
實驗思路
當光發生反射現象時，每一束反射光對應著一束入射光。因此，要探究光反射時的規律，就要找到反射光與入射光的位置關系。要找到這個關系應該測量哪些角度？選用什么樣的器材？如何測量呢？說說你的想法。
實驗器材
平面鏡、紅色激光筆（注意避免激光射入眼睛）、直尺、不同顏色的筆、量角器、一張可繞中線折轉的白色粗糙硬紙板
①量角器：測量入射角和反射角的度數。
②可折轉白色粗糙硬紙板的作用：一是顯示光的傳播路徑，對光線起漫反射作用；二是探究入射光線、法線和反射光線是否在同一平面內。

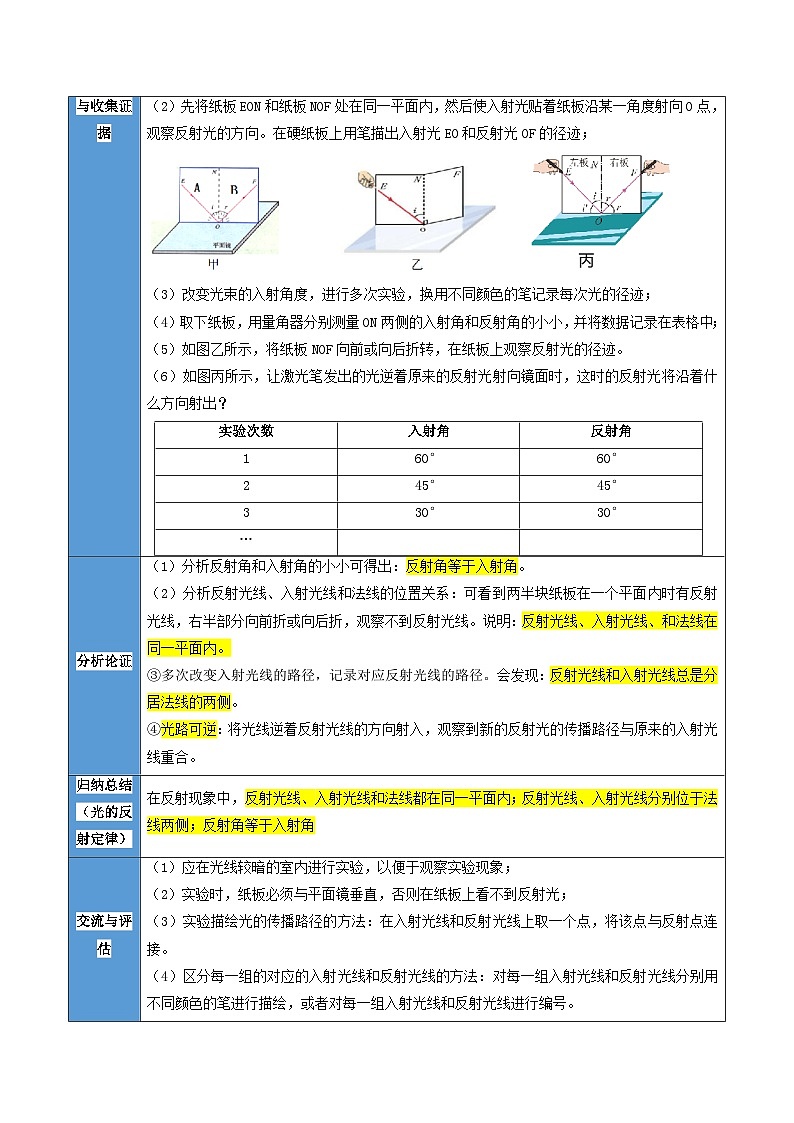

進行實驗與收集證據
（1）如圖甲所示，把平面鏡放在水平桌面上，再將白色硬紙板豎直立在平面鏡上，紙板上的直線ON垂直于鏡面，右側紙板NOF可繞直線ON旋轉；
（2）先將紙板EON和紙板NOF處在同一平面內，然后使入射光貼著紙板沿某一角度射向O點，觀察反射光的方向。在硬紙板上用筆描出入射光EO和反射光OF的徑跡；
（3）改變光束的入射角度，進行多次實驗，換用不同顏色的筆記錄每次光的徑跡；
（4）取下紙板，用量角器分別測量ON兩側的入射角和反射角的小小，并將數據記錄在表格中；
（5）如圖乙所示，將紙板NOF向前或向后折轉，在紙板上觀察反射光的徑跡。
（6）如圖丙所示，讓激光筆發出的光逆著原來的反射光射向鏡面時，這時的反射光將沿著什么方向射出？
實驗次數
入射角
反射角
1
60°
60°
2
45°
45°
3
30°
30°
…
分析論證
（1）分析反射角和入射角的小小可得出：反射角等于入射角。
（2）分析反射光線、入射光線和法線的位置關系：可看到兩半塊紙板在一個平面內時有反射光線，右半部分向前折或向后折，觀察不到反射光線。說明：反射光線、入射光線、和法線在同一平面內。
③多次改變?nèi)肷涔饩€的路徑，記錄對應反射光線的路徑。會發現：反射光線和入射光線總是分居法線的兩側。
④光路可逆：將光線逆著反射光線的方向射入，觀察到新的反射光的傳播路徑與原來的入射光線重合。
歸納總結（光的反射定律）
在反射現象中，反射光線、入射光線和法線都在同一平面內；反射光線、入射光線分別位于法線兩側；反射角等于入射角
交流與評估
（1）應在光線較暗的室內進行實驗，以便于觀察實驗現象；
（2）實驗時，紙板必須與平面鏡垂直，否則在紙板上看不到反射光；
（3）實驗描繪光的傳播路徑的方法：在入射光線和反射光線上取一個點，將該點與反射點連接。
（4）區分每一組的對應的入射光線和反射光線的方法：對每一組入射光線和反射光線分別用不同顏色的筆進行描繪，或者對每一組入射光線和反射光線進行編號。
（5）進行多次實驗的目的：避免偶然性，尋找普遍規律。
（6）若發現每次實驗反射角與入射角的和為90°，原因是：錯把入射角看成入射光線與反射面的夾角，或錯把反射角看成反射光線與反射面的夾角。
實驗次數
1
2
3
4
入射角
15°
35°
45°
60°
反射角
15°
55°
45°
60°
不同點
相同點
反射面
反射光的特點
人的感覺
現象舉例
鏡面反射
表面光滑平整
反射光仍平行
只能在某個方向看到反射光，并且會感到刺眼，看不清物體
黑板反光、水面反光、等
都是光的反射現象，都遵循光的反射定律
漫反射
表面凹凸不平
反射光向各個方向射出
能在各個方向看清物體
不同方向的觀眾都能看到熒幕上的畫面
次數
入射角
反射角
1
15°
75°
2
30°
60°
3
45°
45°
第四章 光現象（解析版）
課時4.2 光的反射
知識點一、光的反射
1.光的反射
問 題
甘肅敦煌的熔鹽塔式光熱站使用了超過1.2萬面定日鏡。當太陽位置發生變化時，自動控制系統可以調整光熱站定日鏡的角度，將太陽光準確地反射到吸熱塔的頂端（如下圖），從而達到聚熱的效果。這些定日鏡為什么能將太陽光準確反射到指定位置？
（1）光的反射的概念：光遇到物體的表面時，一部分光會改變原來的方向，返回到原來的物質中傳播的現象，叫做光的反射。光遇到物體的表面都會發生反射，從而使我們能看到本身不發光的物體。如下圖所示。
生活中光的反射現象：水中倒影是最典型的光的反射現象；還有“猴子撈月”、“照鏡子”等也都是由光的反射引起的。
2.光的反射的基本概念：一點、兩角、三線
特別提醒
（1）入射角、反射角分別是入射光線、反射光線與法線的夾角，而不是與反射面的夾角；
（2）習慣上按光的傳播方向表述光線，如將E射向O的光線表述為光線EO，將從O點射向F的光線表述為光線OF。
知識點二、探究光的反射定律
1.實驗：光的反射定律
（23-24八年級下·貴州遵義·期末）如圖甲是探究光的反射定律實驗裝置，在平面鏡上放置一塊硬紙板，由可以繞ON轉折的E、F 兩部分組成。
（1）為了從不同方向都能看到硬紙板上光的徑跡，應選用表面 （選填“光滑”或“粗糙”）的硬紙板；
（2）組裝器材時，你認為硬紙板與平面鏡的位置關系是 ；
（3）如圖乙，若想在硬紙板上同時呈現反射光和入射光，你的操作是： ；
（4）多次實驗記錄數據如表所示，在分析數據時，發現表格中一組數據有誤，這組數據是第 組；
（5）在進行實驗評估時，小明認為：當光垂直入射時，不存在反射光。你認為他的觀點是否正確并說明理由 。
【答案】 粗糙 垂直 解析 2 不合理，反射光線與入射光線重合
【詳解】（1）[1]實驗時從光屏前不同的方向都能看到光的傳播路徑，應使光發生漫反射，故應選用表面粗糙的硬紙板。
（2）[2]要使入射光線和其反射光線的徑跡同時在紙板上出現，則法線必須與平面鏡垂直，并且反射光線、入射光線和法線必須在同一平面內，因此紙板與平面鏡的位置關系必垂直。
（3）[3]由于反射光線、入射光線和法線必須在同一平面內，因此在圖乙中，想在硬紙板上同時呈現反射光和入射光，應將紙板NOF繞ON向外折，使紙板NOF與紙板NOE處于同一平面。
（4）[4]根據反射定律，反射角等于入射角，反射角是反射線與法線的夾角，入射角是入射線與法線的夾角，在分析數據時，第2組數據，入射角不等于反射角，故有誤的是第2組數據。
（5）[5]當光垂直入射時，反射光線垂直射出，反射光線與入射光線重合，觀察不到反射光線，故小明觀點不合理。
2.對光的反射定律的理解
（1）發生光的反射現象時，先有入射光，后有反射光。反射光是隨著入射光的改變而改變的，所以敘述光的反射定律時，“入射角等于反射角”的說法事錯誤的；
（2）在光的反射現象中，入射光線靠近法線時，入射角減小，反射角也隨之減?。蝗肷涔饩€遠離法線時，入射角增小，反射光線隨之遠離法線，反射角也增??；
（3）當光垂直鏡面入射時，入射角為零，反射角也為零，反射光線、入射光線和法線在同一直線上，方向相反，并不是有發生現象。
（23-24八年級下·黑龍江哈爾濱·開學考試）如圖，小紅在池塘邊觀察水中月亮的視線與水面的夾角是30°，在光的反射現象中，入射角的度數是 ，光的傳播方向改變的度數是 。
【答案】 60° 60°
【詳解】[1]已知小紅在池塘邊觀察水中月亮的視線與水面的夾角是30°，由光的反射定律知道，天上月亮與水面的夾角也是30°，則入射角為
90°-30°=60°
[2]由圖知道，反射光線進入人的眼鏡，人逆著反射光線看去，看到了月亮的虛像，所以，光的傳播方向改變的度數是60°。
知識點三、光路的可逆性
在上面的實驗中，如果讓光逆著反射光的方向射到鏡面，那么，它被反射后就會逆著原來的入射光的方向射出（如下圖）。這表明，在反射現象中，光路可逆。
生活中有很多現象可以說明光路的可逆性。例如如果你在一塊平面鏡中看到了一位同學的眼睛，那么這位同學也一定會通過這面鏡子看到你的眼睛。
知識點四、光的反射光路圖
1.已知反射面、入射光線作反射光線

作圖方法：先過入射點O作出法線，再根據光的反射定律（反射角等于入射角），作出反射光線，標上箭頭。
2.已知反射面、反射光線作入射光線
作圖方法：先過入射點作出法線，再根據光的反射定律（反射角等于入射角）畫出對應的入射光線，標上箭頭。
3.已知入射光線和反射光線，確定反射面（平面鏡）的位置
作圖方法：先作入射光線和反射光線夾角的角平分線，此線的位置即為法線的位置。過入射光線與反射光線的交點（入射點）作垂直于法線的一條直線，該直線的位置即為平面鏡的位置。
4.光的反射作圖一般步驟
（1）作法線（虛線表示）；
（2）確定反（入）射光線的位置；
（3）作反（入）射光線，用實線表示；
（4）標出反射角r和入射角i。
特別提醒
反射光線和入射光線都要畫成實線，并用箭頭表示它的傳播方向；法線用虛線，要垂直于反射面。
（2024·四川瀘州·中考真題）如圖甲是隨嫦娥六號一起發射的角反射器的示意圖，其三個反射面相互垂直，其中兩個反射面如圖乙所示，一束光只在這兩個反射面發生了反射，請在圖乙中畫出這束光反射的光路圖（保留作圖痕跡）。
【答案】見解析
【詳解】先過第一次入射點垂直鏡面作出法線，再根據反射角等于入射角畫出反射光線；反射光線到達第二個反射面，同理先作法線，再作反射光線，注意第二次反射的反射光線與第一次反射的入射光線平行，如圖所示：
知識點五、鏡面反射和漫反射
陽光射到鏡子上，迎著反射光的方向可以看到刺眼的光，而在其他方向卻看不到反射的陽光。如果陽光射到白紙上，那么無論從哪個方向看，都能看到紙被照亮了，但不會感到刺眼。這是為什么？
分析：原來，鏡面很平整、光滑，一束平行光照射到鏡面上后，會被平行地反射（如下圖甲）。而看上去很平的白紙,如果在顯微鏡下觀察，可以看到實際是凹凸不平的。凹凸不平的表面會把一東平行光向著四面八方反射（如下圖乙）。
1.鏡面反射
一束平行光照射到鏡面上后，會被平行地反射。這種反射叫做鏡面反射。
平靜的水面、拋光的金屬面、各種鏡面的反射都是鏡面反射。
2.漫反射
凹凸不平的表面會把平行的入射光線向著四面八方反射，這種反射叫做漫反射。我們能從各個方向看見物體，就是因為物體發生的是漫反射。
3.鏡面反射與漫反射的異同
特別提醒
（1）漫反射和鏡面反射都遵守光的反射規律。
（2）判斷鏡面反射和漫反射，可以從題中一些字、詞去判斷。如出現“刺眼”“反光”等是鏡面反射；出現“各個方向”是漫反射。
（2024·江蘇無錫·三模）如圖，晚上在桌面上鋪一張白紙，把一小塊平面鏡平放在紙上，讓手筒的光正對著平面鏡照射。此時，從側面看去白紙比較 ，因為光在白紙表面發生 ；如果眼睛挨著手筒正對著桌面往下看，則 比較亮。
【答案】 亮 漫反射 平面鏡
【詳解】[1][2][3]晚上在桌面上鋪一張白紙，把一小塊平面鏡平放在紙上，讓手筒的光正對著平面鏡照射。此時，光在平面鏡表面發生鏡面反射，反射光線幾乎全部豎直反射回去，從側面看，幾乎有光線進入人眼；光在白紙表面發生漫反射，反射光線射向各個方向，從側面看，有一部分光線進入人眼，所以，從側面看去白紙比較亮。如果眼睛挨著手筒正對著桌面往下看，有小量平面鏡反射的光線進入人眼，則平面鏡比較亮。
問題一：光的反射定律
【角度1】探究光的反射定律
?？伎疾辄c(diǎn)
（1）量角器：測量入射角和反射角的度數。
（2）可折轉白色粗糙硬紙板的作用：一是顯示光的傳播路徑，對光線起漫反射作用；二是探究入射光線、法線和反射光線是否在同一平面內。
（3）白色硬紙板豎直立在平面鏡上。
（4）在反射現象中，反射光線、入射光線和法線都在同一平面內；反射光線、入射光線分別位于法線兩側；反射角等于入射角。（不能說成入射角等于反射角）
（5）在光的反射現象中，光路是可逆的。
（6）應在光線較暗的室內進行實驗，以便于觀察實驗現象。
（7）實驗時，紙板必須與平面鏡垂直，否則在紙板上看不到反射光；
（8）實驗描繪光的傳播路徑的方法：在入射光線和反射光線上取一個點，將該點與反射點連接。
（9）區分每一組的對應的入射光線和反射光線的方法：對每一組入射光線和反射光線分別用不同顏色的筆進行描繪，或者對每一組入射光線和反射光線進行編號。
（10）進行多次實驗的目的：避免偶然性，尋找普遍規律。
（11）若發現每次實驗反射角與入射角的和為90°，原因是：錯把入射角看成入射光線與反射面的夾角，或錯把反射角看成反射光線與反射面的夾角。
【典例1】（2024·云南昭通·三模）如圖所示為探究光的反射定律的實驗裝置：
（1）實驗中為了使光線能在紙板上顯示出來，方便實驗研究，可采取的操作是 （填序號）；
A．使光束離紙板一小段距離入射
B．使光束貼著紙板射到O點
C．使光束垂直紙板射到O點
（2）圖甲中反射角是 度。實驗過程中，如果將一束光沿BO射入，反射光線將沿OA方向射出，這表明 ；
（3）為了得到普遍規律，還需要再次測量數據，如果將AO向ON靠近，則OB ON（選填“不變”、“靠近”或“遠離”），反射角將 （選填“不變”、“變小”或“變小”）；
（4）如圖乙、以法線ON為軸線，把紙板F向后緩慢旋轉一個角度后，F(xiàn)上 （選填“能”或“不能”）看到反射光線，這表明反射光線、入射光線和法線 ；
（5）課后，某同學利用同一套實驗器材，選擇入射角分別為15°、30°、45°的三條光線進行實驗，結果得到了不同的數據，如右表所示。經檢查，三次實驗中各角度的測量值都是準確的，但總結的規律卻與光的反射定律相違背。你認為其中的原因是 。
【答案】 B 40 在光的反射中，光路是可逆的 靠近 變小 不能 在同一平面內 將鏡面與反射光線的夾角當作了反射角
【詳解】（1）[1]為了能夠在紙板上顯示光路，則應讓光在紙板上發生反射，因此實驗時應使光束貼著紙板射到O點，故B符合題意，AC不符合題意。
故選B。
（2）[2]由光的反射定律可知，反射角等于入射角，圖甲中入射光線與鏡面的夾角為50°，則入射角為40°，反射角為40°。
[3]當光逆著原來的反射光線入射時，反射光線也逆著原來的入射光線反射出去，則將一束光貼著紙板F沿BO射到O點，光將沿圖中的OA方向射出，這說明在反射現象中光路是可逆的。
（3）[4][5]為了得到普遍規律，還需要再次測量數據，如果將AO向ON靠近，入射角變小，由于反射角等于入射角，則反射角也變小，即OB靠近ON。
（4）[6][7]若將F板向后折轉一定的角度，F(xiàn)板不在入射光線與法線的平面上，在F板上不能看到反射光，由此說明反射光線、入射光線、法線在同一個平面內。
（5）[8]由反射定律可知，反射角等于入射角，反射角是反射光線與法線的夾角，入射角是入射光線與法線的夾角，當入射角分別為15°、30°、45°時，反射光線與法線的夾角即反射角也應分別是15°、30°、45°，不是75°、60°、45°，而此時75°，60°，45°正好是反射光線與鏡面的夾角，因此其原因是將鏡面與反射光線的夾角當作了反射角。
【變式1-1】（2024·吉林長春·三模）為了探究光反射時的規律，小致把一個平面鏡放在水平桌面上，再把一張可以繞翻折的紙板豎直地立在平面鏡上，紙板上的直線垂直于鏡面．他將一束光貼著紙板沿方向射向O點，在紙板上用筆描出入射光和反射光的徑跡。
（1）如圖甲所示，反射角的小小為 ；
（2）紙板的主要作用是 ；
（3）實驗過程中，進行下列哪項操作后，在紙板上仍可以看到反射光 ；
A．如圖乙所示，將紙板的右半部分向后翻折
B．如圖丙所示，將紙板與入射光束一起以為軸旋轉
C．如圖丁所示，將紙板與入射光束一起以為軸向后傾倒
（4）為了驗證光路可逆，在甲圖中應進行的操作是： 。
【答案】 50 顯示光路，探究反射光線、法線和入射光線是否在同一平面 B 光線沿著方向入射
【詳解】（1）[1]反射光線與法線的夾角為反射角。根據圖甲可知，為反射角，其小小為50°。
（2）[2]紙板的主要作用是顯示光路，方便探究反射光線、入射光線和法線是否在同一平面內。
（2）[3]A．如圖乙所示，將紙板的右半部分向后翻折，則左側和右側兩部分紙板不在同一個平面內，在紙板上不能看到反射光線，故A不符合題意；
B．如圖丙所示，將紙板與入射光束一起以O(shè)N為軸旋轉，左側和右側兩部分紙板在同一個平面內，在紙板上能看到反射光線，故B符合題意；
C．如圖丁所示，將紙板與入射光束一起以CD為軸向后傾倒，ON不再是法線，而ON在紙板上，所以在紙板上不能看到反射光線，故C不符合題意。
故選B。
（4）[4]為了驗證光路可逆，在甲圖中應進行的操作是：光線沿著FO方向入射，看反射光線是否沿著原來入射光的路徑反射。
【變式1-2】（2024·黑龍江齊齊哈爾·二模）“探究光的反射規律”的實驗裝置如圖甲所示，平面鏡放在水平桌面上，標有刻度（圖中未畫出）的白色紙板ABCD，能繞垂直于 CD 的 ON軸翻轉，在紙板上安裝一支可在紙板平面內自由移動的激光筆。
（1）實驗前，應將紙板 放置于平面鏡上，移動激光筆，使入射光束繞入射點 O沿逆時針方向轉動，可觀察到反射光束沿 時針方向轉動；
（2）移動激光筆，使入射角為45°，測得反射角也為45°。由此就得出“光反射時，反射角等于入射角”的結論，你認為有何不妥之處? ； 如圖乙所示，將紙板右半部分繞ON向后翻轉任意角度，發現紙板上均無反射光束呈現。此現象說明了： ；
（3）實驗時讓光貼著紙板入射，是為了 ；
（4）由于光在紙板上發生了 （選填“鏡面反射”或“漫反射”），所以從不同方向都能觀察到光在紙板上的傳播徑跡。改變?nèi)肷浣?，繼續保留光的傳播路徑，最后紙板上留下很多條光路，無法區分哪條反射光與哪條入射光對應，為了避免這一問題，實 驗時應該進行的操作是 。
【答案】 垂直 順 見解析 反射光線、入射光線和法線在同一平面內 顯示光路 漫反射 見解析
【詳解】（1）[1][2]實驗前，應將紙板垂直放置于平面鏡上，移動激光筆，使入射光束繞入射點O沿逆時針方向轉動，由反射角等于入射角可知，反射光束沿順時針方向轉動。
（2）[3]實驗中只測一組入射角、反射角的小小就得出結論：反射角等于入射角，實驗次數太少，結論不具有普遍性。
[4]將紙板右半部分繞ON向后翻轉任意角度，發現紙板上均無反射光束呈現，說明反射光線、入射光線和法線在同一平面內。
（3）[5]實驗時讓光貼著紙板入射是為了顯示光路。
（4）[6]從不同方向都能觀察到光在紙板上的傳播徑跡，是因為光在紙板上發生了漫反射，反射光線射向四面八方。
[7]為了避免這一問題，實驗時應該進行的操作是：每次只改變?nèi)肷浣堑男⌒?，測量出對應的反射角的小小，并比較反射角與入射角的小小，將每次實驗的結果記錄在表格中。
【角度2】光的反射的光路圖
光的反射作圖一般步驟
（1）作法線（虛線表示）；
（2）確定反（入）射光線的位置；
（3）作反（入）射光線，用實線表示；
（4）標出反射角r和入射角i。
注意事項：反射光線和入射光線都要畫成實線，并用箭頭表示它的傳播方向；法線用虛線，要垂直于反射面。
【典例2】（2024·四川南充·中考真題）2023年9月17日，我國墨子巡天望遠鏡正式啟用，它是北半球巡天能力最強的光學時域望遠鏡，如圖甲所示。一束星光入射到望遠鏡，經主鏡反射后到達成像裝置，如圖乙所示，是反射光線，請畫出其入射光線并標出入射角小?。ūＡ糇鲌D痕跡）。
【答案】見解析
【詳解】先畫出法線，反射角是反射光線與法線的夾角，則反射角為
反射角等于入射角，所以入射角是37°，根據反射角等于入射角，在法線的左側畫出入射光線，如下圖所示：
【變式2-1】（2024·湖北·模擬預測）隔熱膜貼在玻璃上，能起到隔熱、防爆、抗紫外線的作用。如圖所示，S為光源，SA是射向前擋風玻璃的一條光線，請畫出光經過玻璃后的反射光線。
【答案】見解析
【詳解】過入射點A作法線。根據反射角等于入射角畫出反射光線，如圖所示：
【變式2-2】（2024·遼寧小連·三模）你是否幻想過擁有“身后長眼”的本領，其實一塊平面鏡就能實現，小明利用平面鏡就能實現即使不回頭也能看見后面的小伙伴。如圖所示，是小明通過平面鏡看到小伙伴的部分光路圖。請你標出光的傳播方向，并用作圖的方法確定應怎樣放置平面鏡。
【答案】見解析
【詳解】小明利用平面鏡實現即使不回頭也能看見后面的小伙伴，則小伙伴反射的光經平面鏡反射后進入小明的眼睛。根據反射角等于入射角作出兩條光線的角平分線作為法線，過入射點作法線的垂線則是平面鏡的位置，如圖所示：
【角度3】光的反射定律的應用
（1）求角的小?。悍瓷浣堑扔谌肷浣?；反射角（或入射角）與反射面的夾角相加等于90°。
（2）判斷角的小小變化：反射關線和入射光線關于法線對稱，入射光線靠近法線，反射光線也靠近法線，反射角變小。
（3）液面的升降問題，一般判斷入射點的位置變化即可判斷液面的升降。
【典例3】（23-24八年級上·廣西柳州·期中）如圖所示是一種液面升降檢測裝置的原理圖，當光源S發出一束激光與水平液面成50°角射向平靜的液面，入射光線與反射光線的夾角為 ；當液面下降，入射光線不變時，標尺上的光斑會向 （選填“左”或“右”）移動。
【答案】 80° 右
【詳解】[1][2]由“激光與水平液面成50°角射向平靜的液面”，可得入射角為
90°-50°=40°
因反射角等于入射角，所以反射角也為40°，則入射光線與反射光線的夾角為80°。當液面發生變化，下降時，由于入射角的小小不變，所以反射光線與原來的反射光線平行；反射光斑將向右移到A的位置，標尺上的光斑會向右移動，如圖所示：
【變式3-1】（23-24七年級上·吉林長春·期末）如圖，固定在水面上方的光源S發出一束光經水面反射后在光屏上有一個光斑A，已知光束與水面的夾角為45°，當水面降低時，反射角將 （選填“變小”、“不變”或“變小”），光斑A將 （選填“向左”、“向右”或“不”）移動。
【答案】 不變 向右
【詳解】[1]因為入射光線方向不變，當水面下降時，再次得到的水面與原來是平行的，反射光線與原來的反射光線是平行的，故反射角不變。
[2]當液面下降時，入射點向右下移動，由于入射角不變，所以反射光線與原來的反射光線平行，故光屏上的光斑A向右移動。
【變式3-2】（23-24八年級上·安徽馬鞍山·期中）如圖所示，兩平面鏡OM1、OM2之間夾角為θ，入射光線跟平面鏡OM2平行，經兩個鏡面兩次反射后，反射光線跟OM1平行，如圖所示，那么此θ角應為 。
【答案】60°
【詳解】因為入射光跟平面鏡OM2平行，出射光跟OM1平行，如圖所示：
AB∥OM2，CD∥OM1，則∠1=θ，∠4=θ，根據光的反射定律，反射角等于入射角，則反射光線與鏡面的夾角也等于入射光線與鏡面的夾角，即∠2=∠l，∠3=∠4，所以
∠2=∠3=θ
所以△BOC為等邊三角形，所以θ=60°
問題二：鏡面反射和漫反射
（1）漫反射和鏡面反射都遵守光的反射規律。
（2）判斷鏡面反射和漫反射，可以從題中一些字、詞去判斷。如出現“刺眼”“反光”等是鏡面反射；出現“各個方向”是漫反射。
【典例4】（23-24八年級上·廣西河池·期末）關于鏡面反射和漫反射,下列說法錯誤的是（ ）
A．鏡面反射的每一條光線都遵循光的反射定律
B．漫反射中有些光線不遵循光的反射定律
C．入射光線彼此平行時，漫反射后的反射光線一般彼此不平行
D．無論是鏡面反射還是漫反射，一條入射光線，只對應一條反射光線
【答案】A
【詳解】AB．根據光的反射定律可知，無論是鏡面反射還是漫反射，每一條光線都遵循光的反射定律，故A正確，不符合題意；B錯誤，符合題意；
C．入射光線彼此平行時，由于反射面粗糙不平，漫反射后的反射光線彼此不平行，故C正確，不符合題意；
D．根據光的反射定律可知，無論是鏡面反射還是漫反射，一條入射光線，只對應一條反射光線，故D正確，不符合題意。
故選B。
【變式4-1】（22-23八年級上·四川內江·期中）影銀幕是用表面粗糙的白布制成的，能使照射到它上面的光發生 反射；有時陽光射進來，有的同學看到鏡子很“刺眼”，這是因為太陽光照射到鏡面發生了 反射。
【答案】 漫 鏡面
【詳解】[1]影銀幕是用表面粗糙的白布制成的，能使照射到它上面的光發生漫反射，使反射光線射向各個方向，坐在不同位置的觀眾都能看清銀幕上的畫面。
[2]有時陽光射進來，有的同學看到鏡子很“刺眼”，這是因為太陽光照射到鏡面發生了鏡面反射，反射光線集中地射入了人的眼睛。
【變式4-2】（23-24八年級上·山東威?！て谀┯旰笠和?，道路濕滑，月光照到地面上發生 反射（填“鏡面”或“漫”）；行走的過程中，小明發現暗處是水面，他 月光走的。（填“背著”或“迎著”）。
【答案】 漫 背著
【詳解】[1]地面凹凸不平，月光照到地面上發生漫反射。
[2]當人迎著月光走時，月光照射到平靜的水面時會發生鏡面反射；能夠使更多的光進入人的眼睛，所以水面看起來較亮，而地面發生的是漫反射，反射光射向各個方向，進入人眼睛的光較少，所以地面看起來較暗。反之背著月光走時，由于水面相當于平面鏡，發生了鏡面反射，根據光的反射定律，反射光線背著我們的視線，幾乎有反射光線進行人眼，故我們看到暗處是水面。小明發現暗處是水面，故他是背著月光走的。
【基礎強化】
1．（2024·廣東深圳·中考真題）巴黎奧運會即將開幕，愛思考的樂達達同學去巴黎旅游,發現奧運五環被擋住看不見是因為光沿 傳播，埃菲爾鐵塔無燈的欄桿被人看見是因為欄桿 的光進入達達同學的眼睛。
【答案】 直線 反射
【詳解】[1][2]光在同種均勻介質中沿直線傳播。巴黎奧運會即將開幕，愛思考的樂達達同學去巴黎旅游，發現奧運五環被擋住看不見是因為光沿直線傳播；埃菲爾鐵塔無燈的欄桿不是光源，埃菲爾鐵塔無燈的欄桿被人看見是因為欄桿反射的光進入達達同學的眼睛。
2．（2024·廣西·中考真題）如圖所示，在探究光反射時的規律實驗中，通過實驗可知，反射光線、入射光線和法線都在 （選填“同”或“不同”）一平面內，反射角r 入射角i。
【答案】 同 等于
【詳解】[1]在探究光反射時的規律實驗中，向后翻折紙板NOF，將看不到反射光線，可知反射光線、入射光線與法線在同一平面內。
[2]根據光的反射定律可知，反射角等于入射角。
3．（2024·四川綿陽·模擬預測）激光筆發出的一束激光與平面鏡成50°角射向平面鏡，反射光線如圖，則反射光線與入射光線的夾角小小為 ；若在平面鏡不動的情況下，要讓激光筆射中目標，可保持激光筆的入射點不變 （選填“順”或“逆”）時針轉過一定的角度。
【答案】 80° 順
【詳解】[1]一束激光與平面鏡成50°射向平面鏡，此時入射角為
反射角等于入射角，為40°，反射光線與入射光線的夾角小小為
[2]若在平面鏡不動的情況下，要讓激光筆射中目標，入射點位置不變，則反射光線逆時針轉過一定的角度，能射中目標，根據反射角等于入射角得，應順時針轉過一定的角度。
4．（2024·北京小興·一模）如圖所示，EF表示平面鏡，AO為入射光線，ON為法線，?AON等于45?。若?BON等于30?，?CON等于45?，?DON等于60?，則入射光線AO的反射光線是 。
【答案】OC
【詳解】根據反射定律可知，反射角等于入射角，因為入射角AON等于45?，所以反射角也等于45?，已知?CON等于45?，則反射角是?CON，所以反射光線將沿OC射出，即入射光線AO的反射光線是OC。
5．（2024·河南駐馬店·一模）如圖是某年中考試卷答題卡中用來識別考生信息的條形碼（樣碼），試卷上的條形碼通過 （填“光的直線傳播”或“光的反射”）使光進入掃描器，再通過腦解碼就可以獲取考生相關信息。坐在不同位置的考生都能看見黑板上書寫的考試要求，是因為： 。
【答案】 光的反射 光的漫反射
【詳解】[1]條形碼不是光源，不會發光，試卷上的條形碼通過光的反射使光進入掃描器。
[2]教室里不同方位的同學都可以看到黑板上的字，從多個角度看見不發光的物體是由于光的漫反射。
【素養提升】
6．（2024·江蘇揚州·三模）晚自習后，小瑩發現自己家的車燈照射前面自行車“尾燈”時，會發現對方“尾燈”很明亮。查閱資料知道自行車“尾燈”結構如圖所示，下列說法正確的是（ ）
A．自行車尾燈是光源
B．人從側邊看自行車尾燈也很明亮
C．自行車尾燈能將平行的入射光平行反射
D．光照射在自行車尾燈上發生的是漫反射
【答案】B
【詳解】A．自行車尾燈本身不發光，不是光源，故A錯誤；
B．自行車的尾燈是由相互垂直的平面鏡組合而成的，根據光的反射定律可知，垂直入射到兩塊相互垂直的平面鏡的光線，經兩次反射后，反射光線與入射光線平行射出，這種結構是自行車的尾燈設計依據，人從側邊看自行車尾燈時，光線不能平行反射，所以不會很明亮，故B錯誤；
C．自行車的尾燈是由相互垂直的平面鏡組合而成的，根據光的反射定律可知，垂直入射到兩塊相互垂直的平面鏡的光線，經兩次反射后，反射光線與入射光線平行射出，故C正確；
D．光照射在自行車尾燈上是平行入射，平行反射，所以發生的是鏡面反射，故D錯誤。
故選C。
7．（2024·云南昆明·二模）下圖所示的光現象中，形成原理與其它三個選項不相同的是（ ）
A．小孔成像B．地上的影子
C．水中的倒影D．日食
【答案】B
【詳解】小孔成像是光沿直線傳播形成的；地上的影子是光沿直線傳播形成的；水中的倒影是平面鏡成像，是光的反射形成的；日食是光沿直線傳播形成的。形成原理與其它三個選項不相同的是水中的倒影。故C符合題意，ABD不符合題意。
故選C。
8．（23-24八年級下·四川眉山·期中）光射到鏡面上，入射光線與反射光線的夾角為120°，若使反射光線與入射光線的夾角變?yōu)?00°，下列方法可行的是（ ）
A．鏡面不動，入射光線向鏡面旋轉10°
B．鏡面不動，入射光線遠離鏡面旋轉20°
C．入射光線不動，鏡面順時針旋轉10°
D．入射光線不動，鏡面逆時針旋轉10°
【答案】D
【詳解】入射光線與反射光線的夾角為120°，則入射角為60°，當反射光線與入射光線的夾角變?yōu)?00°，則入射角變?yōu)?0°。
A．鏡面不動，入射光線向鏡面旋轉10°，則入射角增加10°，變?yōu)?0°，故A不符合題意；
B．鏡面不動，入射光線遠離鏡面旋轉20°，則入射角減小20°，變?yōu)?0°，故B不符合題意；
C．入射光線不動，鏡面順時針旋轉10°，則則入射角增加10°，變?yōu)?0°，故C不符合題意；
D．入射光線不動，鏡面逆時針旋轉10，則則入射角減小10°，變?yōu)?0°，故D不符合題意。
故選D。
9．（23-24八年級下·四川眉山·期中）雨后晴朗的夜晚，月亮掛在天空，人在月光下行．以下說法正確的是（ ）
A．人迎著月光走時，亮處是水，暗處是地面
B．人背著月光走時，亮處是水，暗處是地面
C．人迎著月光走時，暗處是水，亮處是地面
D．人背著月光走時，地面和水都是暗的
【答案】A
【詳解】AC．人迎著月光走時，月光在水面發生鏡面反射，反射入人眼的光光線較多，月光在地面發生漫反射，進入人眼的反射光線較少，所以，亮處是水，暗處是地面，故A正確，C錯誤；
BD．人背著月光走時，月光在水面發生鏡面反射，反射光線射向人的對面，幾乎有反射光進入人眼，月光在地面發生漫反射，有部分反射光線進入人眼，所以，暗處是水，亮處是地面，故BD錯誤。
故選A。
10．（2024·湖北荊門·模擬預測）如圖所示，一束光在平面鏡上發生反射，反射光恰好照在光屏的A處，若入射光線保持不變，要讓反射光照在光屏的B處，下列方法中可行的是（ ）
①只將光屏豎直向下移動一段距離
②只將平面鏡水平向右移動一段距離
③只將平面鏡水平向下移動一段距離
④平面鏡繞入射點O順時針轉過一定角度（＜90°）
⑤只將平面鏡繞入射點O逆時針轉過一定角度（＜90°）
A．①④B．②⑤C．③④D．①⑤
【答案】B
【詳解】如圖所示，①如果只將光屏豎直向下移動一段距離，反射光照在光屏上的位置向左移動，不會照在光屏的B處，故①不可行；
②如果只將平面鏡水平向右移動一段距離，反射光照在光屏上的位置不變，仍然照在光屏的A處，故②不可行；
③如果只將平面鏡水平向下移動一段距離，入射光位置不變，則光在平面鏡上的入射點向右移動，反射光照在光屏上的位置向右移動，就可能照在光屏的B處，故③可行；
④如果平面鏡繞入射點O順時針轉過一定角度（＜90°），則入射光線與鏡面的夾角變小，入射角增小，根據光的反射定律可知，入射角增小則反射角增小，反射光照在光屏上的位置向右移動，就可能照在光屏的B處，故④可行；
⑤如果只將平面鏡繞入射點O逆時針轉過一定角度（＜90°），則入射光線與鏡面的夾角變小，入射角減小，根據光的反射定律可知，入射角減小則反射角減小，反射光照在光屏上的位置向左移動，就不可能照在光屏的B處，故⑤不可行。
綜上所述，③④是可行的，故ABD不符合題意，C符合題意。
故選C。
11．（2024·四川成都·中考真題）如圖甲，小孟利用一面小鏡子隔墻看到院里的小貓要偷吃魚。如圖乙所示，AO表示來自小貓的入射光線，O點為入射點，B點為小孟眼睛所在位置。請在圖乙中完成作圖：①畫出反射光線OB；②根據光的反射定律畫出鏡面。（鏡面用表示，保留作圖痕跡）
【答案】見解析
【詳解】由于人眼看到的光是從入射點反射過來的，所以連接OB為反射光線，由光的反射規律可知，反射角等于入射角，所以做∠AOB的角平分線，即為法線，由于法線垂直于鏡面，所以過O點做法線的垂線，即為鏡面，如下圖所示：
12．（2024·廣東深圳·三模）夜晚雨后路面積水，如圖所示，路燈A發出的光越過小樹，照亮對面的墻，請作出恰好越過小樹頂端的光經水面反射到墻上的光路。
【答案】見解析
【詳解】連接A和小樹頂端，延長到水面，為入射光線，過入射點作法線，根據反射角等于入射角畫出反射光線，反射到墻上，如圖所示：
【能力培優】
13．（23-24八年級下·重慶·階段練習）如圖所示，平面鏡M與N的夾角為，一條與平面鏡ON平行的光在兩個平面鏡之間發生多次反射，實驗要求這條光能夠沿著原來的光路返回，夾角的可能值是（ ）
A．8°B．18°C．22°D．37°
【答案】A
【詳解】根據光的反射定律，畫光的反射光路圖如下圖所示：
由圖知：因為第一條入射光線平行于下面平面鏡，所以第一條入射光線與上面平面鏡的夾角為，光線第一次反射的入射角為；第二次入射時的入射角為；第三次的入射角為；第次的入射角為。要想沿原來光路返回，需要光線某次反射的入射角為零，所以有 ，解得，由于為自然數，所以夾角應為90的因數。故B符合題意，ACD不符合題意。
故選B。
14．（23-24八年級上·重慶·期中）如圖，豎直直平面鏡與直線平行，人眼位于點，其中均為直線上的點，長為3m，，，點光源在直線上且在點以下的某區域內自由移動（圖中未畫出），此人恰好都能通過平面鏡看見的像，則點光源移動的最小長度是（ ）
A．B．C．D．
【答案】A
【詳解】如圖，以E點為原點建立平面直角坐標系，則各點位置如圖所示，連接MP、NP，根據光的反射定律，作出MP的入射光線AM，作出NP的入射光線BN，則AB即為點光源移動的范圍，則點光源移動的最小長度為

故ACD不符合題意，B符合題意。
故選B。
15．（2024·山東泰安·二模）如圖甲所示探究光的反射規律時，在水平放置的平面鏡上方豎直放一光屏，光屏由可以繞ON折轉的A、B兩個紙板組成，如圖甲所示：
（1）實驗時，應在較 （選填“黑暗”或“明亮”）的環境中進行；
（2）紙板上能顯示光路是因為光在紙板上發生了 （選填“漫反射”或“鏡面反射”）；
（3）如果用另一束光沿FO方向射到O點，經鏡面反射后將沿 方向射出:；
（4）在實驗過程中，若將紙板傾斜（即紙板與平面鏡不垂直），如圖乙所示，讓光線仍貼著紙板沿EO方向射向鏡面，此時紙板上 （選填“能”或“不能”）看到反射光線；
（5）如圖丙所示，小車的前擋風玻璃是傾斜的，不僅可以有效減小阻力，晚上開車時，還能將來自后方車輛的水平強光反射到 （選填“上方”或“下方”），以減少對司機視線的干擾。
【答案】 黑暗 漫反射 OE 不能 下方
【詳解】（1）[1]實驗時，應在較黑暗的環境中進行，這樣可以避免其他光的干擾。
（2）[2]紙板上能顯示光路是因為光在紙板上發生了漫反射。
（3）[3]光路是可逆的，如果用另一束光沿FO方向射到O點，經鏡面反射后將沿OE方向射出。
（4）[4]在實驗過程中，若將紙板傾斜（即紙板與平面鏡不垂直），如圖乙所示，讓光線仍貼著紙板沿EO方向射向鏡面，此時反射光線、入射光線和法線仍在同一平面內，由于法線仍與鏡片垂直，則反射光線不在紙板所在平面內，所以紙板上不能看到反射光線。
（5）[5]如圖丙所示，晚上開車時，來自后方車輛的強光入射到前擋風玻璃，根據光的反射定律可知，被反射到下方，以減少對司機視線的干擾。
16．（2024·江蘇蘇州·二模）在“探究光反射的規律”時，小明進行了如圖甲所示的實驗：將平面鏡水平放置，把標有刻度的白色硬紙板豎直放置在平面鏡上，讓一束光AO貼著紙板射到平面鏡上：
（1）小明在實驗時，讓入射角等于30°，測得反射角也等于30°，于是他得出結論：反射角等于入射角。該結論的得出存在的問題是： ；
（2）將硬紙板右半部分沿ON向后折，此時在NOF面上看不到反射光線，如圖乙所示。小明認為此時反射光線消失了，為了驗證小明的想法是否正確，在不改變NOF面位置的條件下，你的驗證方法是 ；
（3）上述活動中，若增小入射光線與法線的夾角，反射光線將 （靠近/遠離）法線；
（4）實驗中用硬紙板顯示光路，利用了光在硬紙板表面反生了 反射；
（5）實驗結束后，同組的小明和小剛都想從鏡子中看到對方的眼睛，而不想讓對方看到自己的眼睛，結果他倆誰都沒能做到，沒能做到的原因是 。
【答案】 實驗次數太少，結論不可靠 將NOF面剪開分成上下兩部分，將下半部分折回與NOE同一平面內，觀察下半部分是否有反射光線 遠離 漫 反射光路是可逆的
【詳解】（1）[1]實驗中，只通過一組測量數據就得出實驗結論，實驗次數太少，結論存在偶然性，應多次測量，使實驗結論具有普遍性。
（2）[2]將NOF面剪開分成上下兩部分，將下半部分折回與NOE同一平面內，觀察下半部分是否有反射光線，若下半部分出現反射光線，則小明的想法是錯誤的，反之，小明的想法正確。
（3）[3]根據光的反射定律，反射角等于入射角，當增小入射光線與法線的夾角，即增小入射角時，反射角也隨之增小，此時反射光線遠離法線。
（4）[4]實驗中用硬紙板顯示光路，是因為硬紙板表面粗糙不平，利用了光在硬紙板表面反生了漫反射，人們在各個方向都能看到光路，使實驗現象更明顯。
（5）[5]在光的反射現象中，光路是可逆的，同樣的光照情況下，若想從鏡子中看到對方的眼睛，必然會讓對方看到自己的眼睛。2022年課程標準
物理素養
2.3.3 通過實驗，探究并了解光的反射定律，探究并了解光的折射現象及其特點。
物理觀念：光的反射，入射光線，反射光線，入射角，反射角，入射點，法線，光的反射定律，鏡面反射和漫反射。
科學思維：通過實驗探究，認識光的反射定律。
科學探究：探究光的反射定律。
科學態度與責任：通過探究光的反射定律，認識科學探究的重要性。
光的反射光路圖
一點
入射點
光的入射點，用字母“O”表示
三線
入射光線
入射到反射面上的光線，如圖中的光線EO
法線
經過入射點O并垂直于反射面的直線，它是一條輔助線，通常用虛線表示，如圖中的ON
反射光線
入射光線射到反射面上后，被反射面反射的光線，如圖中的光線OF
兩角
入射角
入射光線與法線的夾角，如圖中的∠i
反射角
反射光線與法線的夾角，如圖中的∠r
提出問題
光發生反射是遵循什么規律？
實驗猜想
（1）反射角等于入射角；
（2）反射光線和入射光線關于法線是對稱的
實驗思路
當光發生反射現象時，每一束反射光對應著一束入射光。因此，要探究光反射時的規律，就要找到反射光與入射光的位置關系。要找到這個關系應該測量哪些角度？選用什么樣的器材？如何測量呢？說說你的想法。
實驗器材
平面鏡、紅色激光筆（注意避免激光射入眼睛）、直尺、不同顏色的筆、量角器、一張可繞中線折轉的白色粗糙硬紙板
①量角器：測量入射角和反射角的度數。
②可折轉白色粗糙硬紙板的作用：一是顯示光的傳播路徑，對光線起漫反射作用；二是探究入射光線、法線和反射光線是否在同一平面內。
進行實驗與收集證據
（1）如圖甲所示，把平面鏡放在水平桌面上，再將白色硬紙板豎直立在平面鏡上，紙板上的直線ON垂直于鏡面，右側紙板NOF可繞直線ON旋轉；
（2）先將紙板EON和紙板NOF處在同一平面內，然后使入射光貼著紙板沿某一角度射向O點，觀察反射光的方向。在硬紙板上用筆描出入射光EO和反射光OF的徑跡；
（3）改變光束的入射角度，進行多次實驗，換用不同顏色的筆記錄每次光的徑跡；
（4）取下紙板，用量角器分別測量ON兩側的入射角和反射角的小小，并將數據記錄在表格中；
（5）如圖乙所示，將紙板NOF向前或向后折轉，在紙板上觀察反射光的徑跡。
（6）如圖丙所示，讓激光筆發出的光逆著原來的反射光射向鏡面時，這時的反射光將沿著什么方向射出？
實驗次數
入射角
反射角
1
60°
60°
2
45°
45°
3
30°
30°
…
分析論證
（1）分析反射角和入射角的小小可得出：反射角等于入射角。
（2）分析反射光線、入射光線和法線的位置關系：可看到兩半塊紙板在一個平面內時有反射光線，右半部分向前折或向后折，觀察不到反射光線。說明：反射光線、入射光線、和法線在同一平面內。
③多次改變?nèi)肷涔饩€的路徑，記錄對應反射光線的路徑。會發現：反射光線和入射光線總是分居法線的兩側。
④光路可逆：將光線逆著反射光線的方向射入，觀察到新的反射光的傳播路徑與原來的入射光線重合。
歸納總結（光的反射定律）
在反射現象中，反射光線、入射光線和法線都在同一平面內；反射光線、入射光線分別位于法線兩側；反射角等于入射角
交流與評估
（1）應在光線較暗的室內進行實驗，以便于觀察實驗現象；
（2）實驗時，紙板必須與平面鏡垂直，否則在紙板上看不到反射光；
（3）實驗描繪光的傳播路徑的方法：在入射光線和反射光線上取一個點，將該點與反射點連接。
（4）區分每一組的對應的入射光線和反射光線的方法：對每一組入射光線和反射光線分別用不同顏色的筆進行描繪，或者對每一組入射光線和反射光線進行編號。
（5）進行多次實驗的目的：避免偶然性，尋找普遍規律。
（6）若發現每次實驗反射角與入射角的和為90°，原因是：錯把入射角看成入射光線與反射面的夾角，或錯把反射角看成反射光線與反射面的夾角。
實驗次數
1
2
3
4
入射角
15°
35°
45°
60°
反射角
15°
55°
45°
60°
不同點
相同點
反射面
反射光的特點
人的感覺
現象舉例
鏡面反射
表面光滑平整
反射光仍平行
只能在某個方向看到反射光，并且會感到刺眼，看不清物體
黑板反光、水面反光、等
都是光的反射現象，都遵循光的反射定律
漫反射
表面凹凸不平
反射光向各個方向射出
能在各個方向看清物體
不同方向的觀眾都能看到熒幕上的畫面
次數
入射角
反射角
1
15°
75°
2
30°
60°
3
45°
45°
