第20章《電與磁》單元測試卷-2024年九年級物理人教版（全冊）講義（含練習）

這是一份第20章《電與磁》單元測試卷-2024年九年級物理人教版（全冊）講義（含練習），文件包含第20章《電與磁》單元測試卷原卷版docx、第20章《電與磁》單元測試卷解析版docx等2份試卷配套教學資源，其中試卷共38頁， 歡迎下載使用。

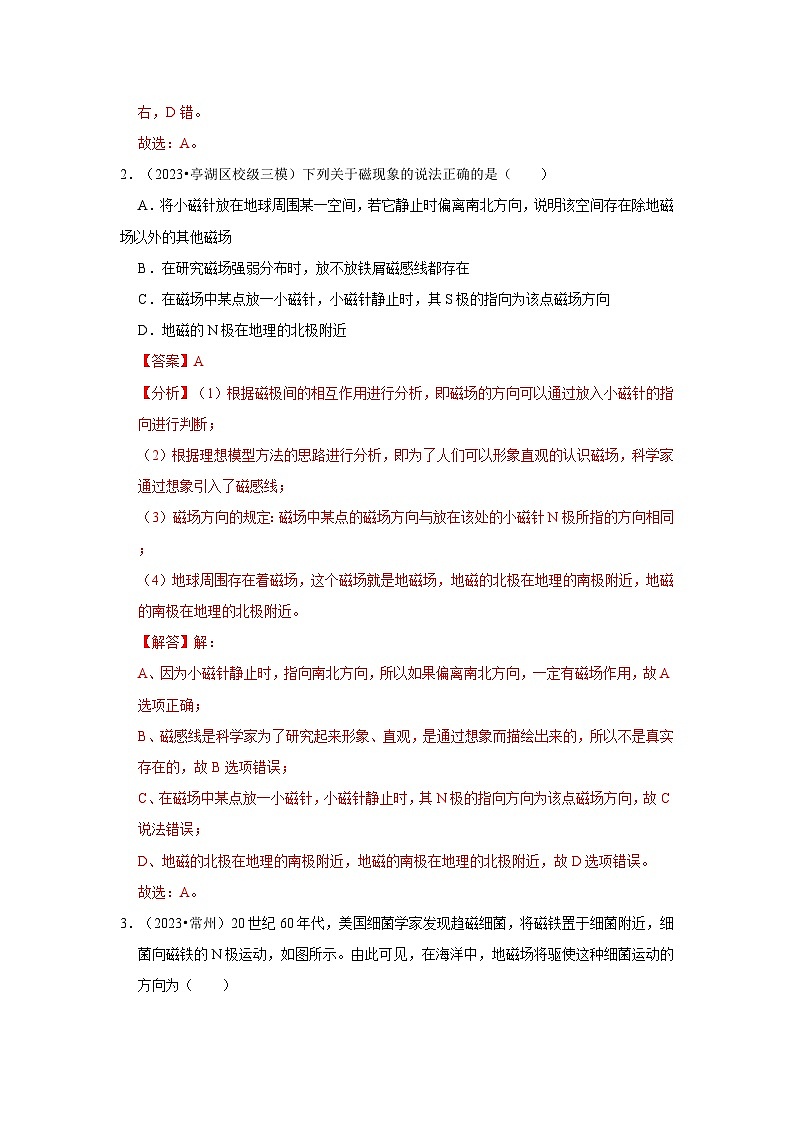

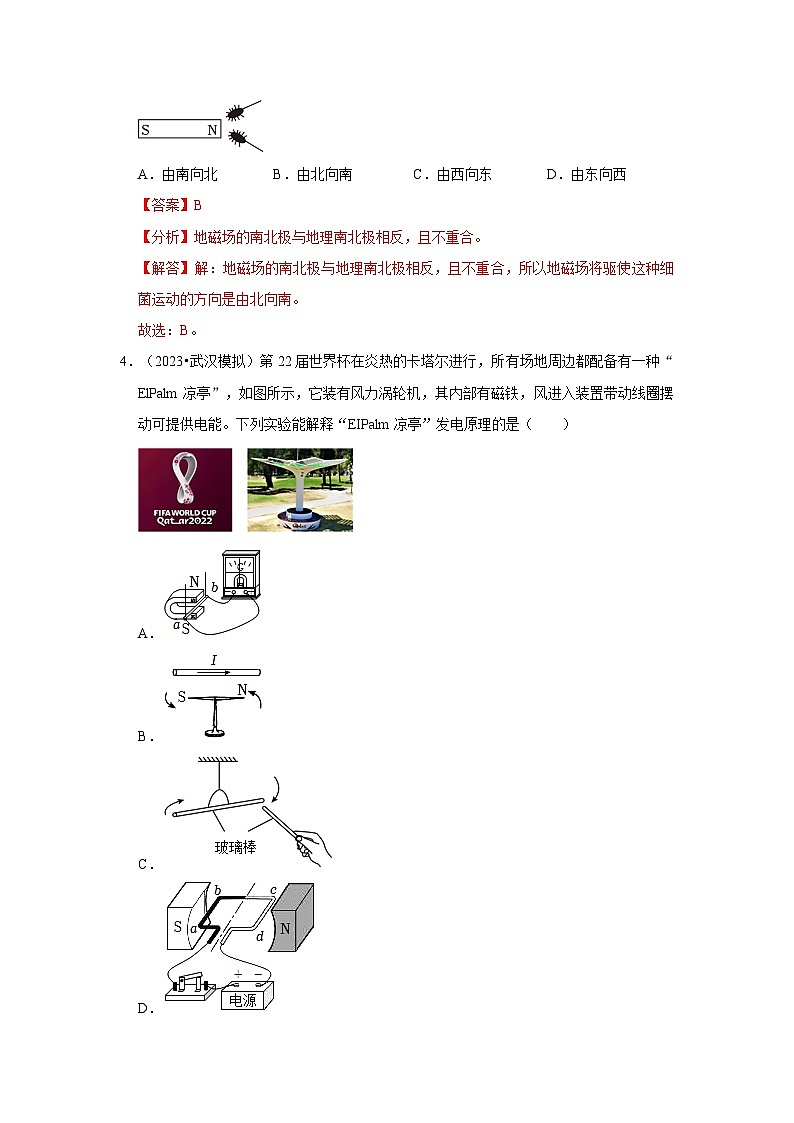

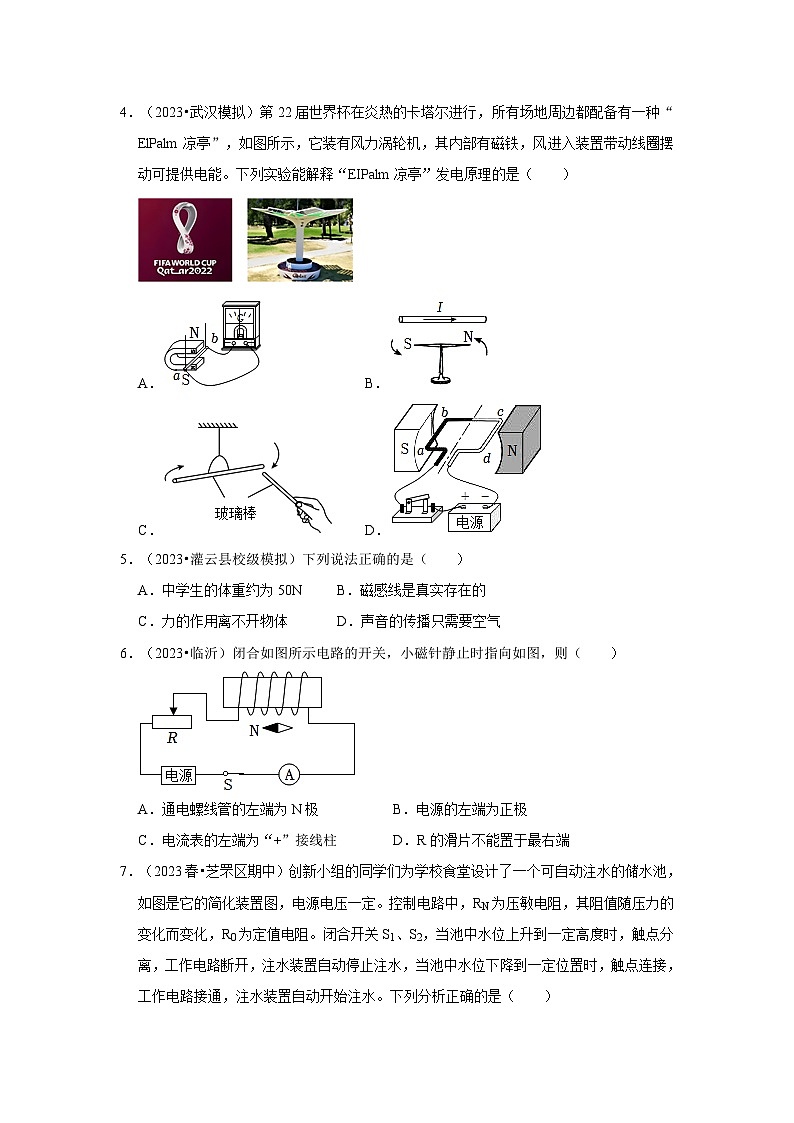

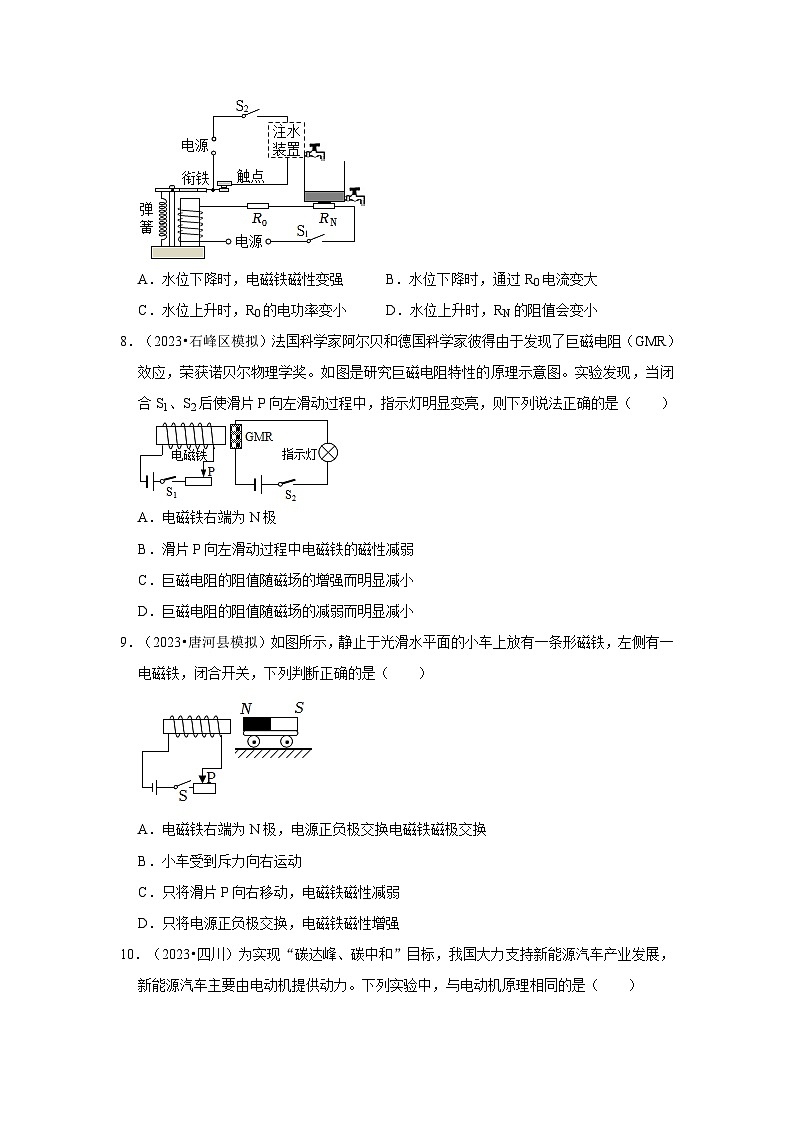

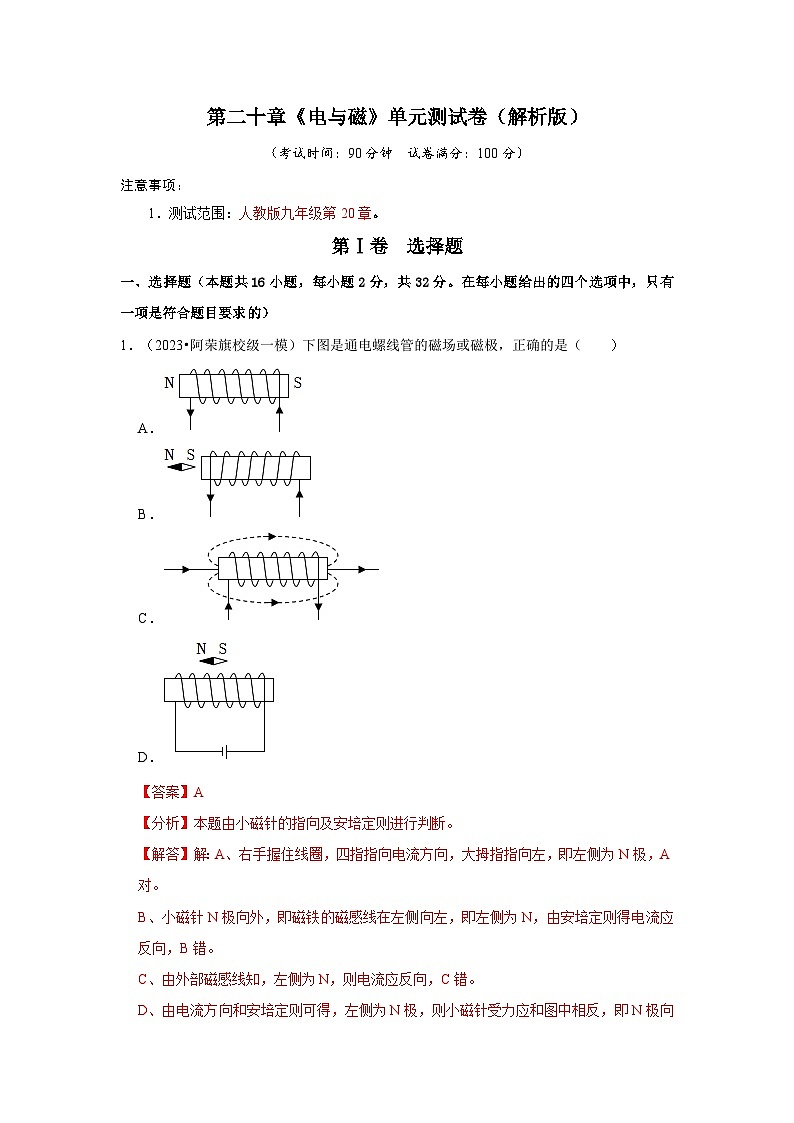

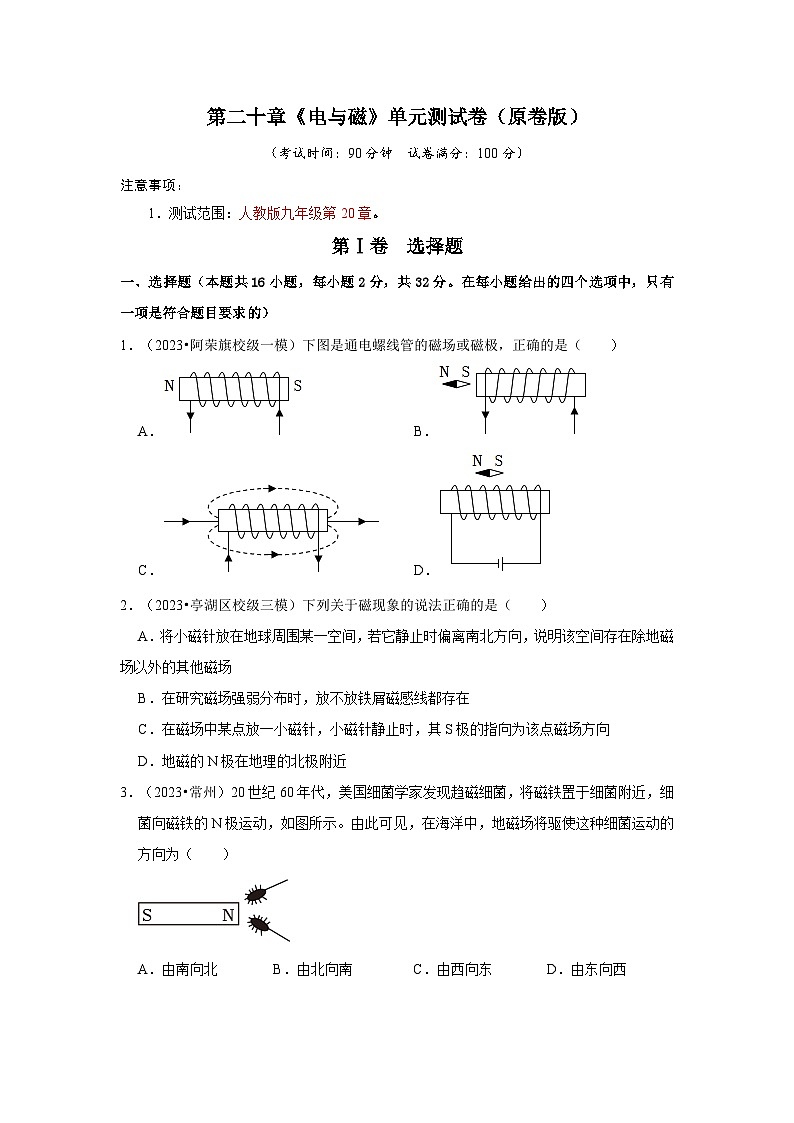

第二十章《電與磁》單元測試卷（原卷版） （考試時間：90分鐘 試卷滿分：100分） 注意事項： 1．測試范圍：人教版九年級第20章。 第Ⅰ卷 選擇題 一、選擇題（本題共16小題，每小題2分，共32分。在每小題給出的四個選項中，只有一項是符合題目要求的） 1．（2023?阿榮旗校級一模）下圖是通電螺線管的磁場或磁極，正確的是（　?。?A． B． C． D． 2．（2023?亭湖區校級三模）下列關于磁現象的說法正確的是（　?。?A．將小磁針放在地球周圍某一空間，若它靜止時偏離南北方向，說明該空間存在除地磁場以外的其他磁場 B．在研究磁場強弱分布時，放不放鐵屑磁感線都存在 C．在磁場中某點放一小磁針，小磁針靜止時，其S極的指向為該點磁場方向 D．地磁的N極在地理的北極附近 3．（2023?常州）20世紀60年代，美國細菌學家發現趨磁細菌，將磁鐵置于細菌附近，細菌向磁鐵的N極運動，如圖所示。由此可見，在海洋中，地磁場將驅使這種細菌運動的方向為（　　） A．由南向北 B．由北向南 C．由西向東 D．由東向西 4．（2023?武漢模擬）第22屆世界杯在炎熱的卡塔爾進行，所有場地周邊都配備有一種“ElPalm涼亭”，如圖所示，它裝有風力渦輪機，其內部有磁鐵，風進入裝置帶動線圈擺動可提供電能。下列實驗能解釋“EIPalm涼亭”發電原理的是（　?。? A． B． C． D． 5．（2023?灌云縣校級模擬）下列說法正確的是（　?。?A．中學生的體重約為50N B．磁感線是真實存在的 C．力的作用離不開物體 D．聲音的傳播只需要空氣 6．（2023?臨沂）閉合如圖所示電路的開關，小磁針靜止時指向如圖，則（　?。? A．通電螺線管的左端為N極 B．電源的左端為正極 C．電流表的左端為“+”接線柱 D．R的滑片不能置于最右端 7．（2023春?芝罘區期中）創新小組的同學們?yōu)閷W校食堂設計了一個可自動注水的儲水池，如圖是它的簡化裝置圖，電源電壓一定。控制電路中，RN為壓敏電阻，其阻值隨壓力的變化而變化，R0為定值電阻。閉合開關S1、S2，當池中水位上升到一定高度時，觸點分離，工作電路斷開，注水裝置自動停止注水，當池中水位下降到一定位置時，觸點連接，工作電路接通，注水裝置自動開始注水。下列分析正確的是（　　） A．水位下降時，電磁鐵磁性變強 B．水位下降時，通過R0電流變大 C．水位上升時，R0的電功率變小 D．水位上升時，RN的阻值會變小 8．（2023?石峰區模擬）法國科學家阿爾貝和德國科學家彼得由于發現了巨磁電阻（GMR）效應，榮獲諾貝爾物理學獎。如圖是研究巨磁電阻特性的原理示意圖。實驗發現，當閉合S1、S2后使滑片P向左滑動過程中，指示燈明顯變亮，則下列說法正確的是（　?。? A．電磁鐵右端為N極 B．滑片P向左滑動過程中電磁鐵的磁性減弱 C．巨磁電阻的阻值隨磁場的增強而明顯減小 D．巨磁電阻的阻值隨磁場的減弱而明顯減小 9．（2023?唐河縣模擬）如圖所示，靜止于光滑水平面的小車上放有一條形磁鐵，左側有一電磁鐵，閉合開關，下列判斷正確的是（　?。? A．電磁鐵右端為N極，電源正負極交換電磁鐵磁極交換 B．小車受到斥力向右運動 C．只將滑片P向右移動，電磁鐵磁性減弱 D．只將電源正負極交換，電磁鐵磁性增強 10．（2023?四川）為實現“碳達峰、碳中和”目標，我國大力支持新能源汽車產業發展，新能源汽車主要由電動機提供動力。下列實驗中，與電動機原理相同的是（　?。?A． B． C． D． 11．（2023?菏澤）下列用電器中，利用“通電導體在磁場中受到力的作用”原理工作的是（　　） A．麥克風 B．電飯煲 C．電風扇 D．電熨斗 12．（2023?蜀山區校級模擬）我國福建艦上的飛機采用電磁彈射的方式起飛。在進行電磁彈射時，是利用電磁彈射車來牽引，但電磁彈射車不能對軌道產生較大的壓力，否則摩擦力將抵消電磁彈射力，所以電磁彈射車利用磁懸浮方式，如圖是飛機起飛的電磁彈射示意圖，下列說法正確的是（　?。? A．電磁彈射車在磁場中受到磁場力作用 B．飛機在磁場中受到磁場力的作用 C．電磁彈射車不受磁極間相互作用力 D．電磁彈射車原理與發電機原理相同 13．（2023?德州）如圖所示，輪滑鞋深受孩子們的喜愛。它的輪子轉動時可使輪子邊緣的LED燈閃閃發光，選項中與此工作原理相同的是（　?。? A．電風扇 B．電磁起重機 C．揚聲器 D．動圈式話筒 14．（2023?海淀區校級三模）如圖所示是一個懸浮燈，底座和燈泡中都有線圈和磁體，底座質量是0.5kg，燈泡質量是0.1kg，給底座線圈通電后，燈泡發光并懸??；斷電后，燈泡熄滅并落下。下列說法不正確的（　?。? A．底座給燈泡的力是豎直向上的，利用的是同名磁極相互排斥 B．該現象能夠說明電流周圍存在磁場 C．工作狀態下，整個裝置對桌面的壓力為6N D．斷電后，燈泡下落，靜止在底座上后，則裝置對地的壓力變小 15．（2023?鎮江二模）下列展示我國古代勞動人民智慧的成果，其中說法錯誤的是（　　） A．桿秤的制作是利用杠桿原理 B．編鐘是利用敲擊大小不同的鐘改變音調 C．日晷利用太陽投射的影子測定時刻是利用光沿直線傳播 D．司南靜止時長柄指南是受到重力的作用 16．（2023春?響水縣期中）下列電器的工作原理與發電機相同的是（　?。?A．電水壺 B．洗衣機 C．電視機 D．風電大風車 第Ⅱ卷 非選擇題 二、填空題（本題共6小題，每題2分，共12分） 17．（2023?秀英區三模）由于受到地磁場的作用，指南針靜止時 　 ?。ㄟx填“N”或“S”）極指向南方；如圖所示，磁懸浮地球儀應用了 　 　（選填“同”或“異”）名磁極相互排斥的規律。 18．（2023?濮陽一模）科學家發現兩根平行導線通電后有如圖所示的現象（圖中實線表示通電前、虛線表示通電后的情況）。由圖可知兩平行通電導線之間有力的作用，當通入的電流方向相同時，導線相互吸引。如果此時改變通入導線a中的電流方向，兩平行導線應該相互 　 　，你判斷的理由是 　　 　 　 　　 　 　 。 19．（2023春?都昌縣期中）如圖所示，根據通電螺線管附近小磁針N、S極的指向，判斷通電螺線管的 　 　端是N極，電源右端為 　 　極。 20．（2023?四川）如圖是熱愛課外實踐的小雙同學設計的汽車CO2排放量檢測電路。開關閉合后，電磁鐵的上端是 　 ?。ㄟx填“N”或“S”）極。圖中氣敏電阻R1的阻值隨CO2濃度的增大而減小，導致電磁鐵的磁性 　 ?。ㄟx填“增強”或“減弱”），當CO2濃度高于某一設定值時，電鈴就會報警。 21．（2023?尤溪縣三模）如圖微風電扇，通電后扇葉轉動，此過程中 　 　能轉化為機械能。拔下插頭，在插頭處接發光二極管，用手旋轉葉片，發光二極管發光，人們利用這一原理制成了 　 　機。 22．（2023?雁塔區校級模擬）我國航母發展速度飛快。如圖為005號航母概念圖，其各種優異性能引起關注。其排水量達10萬噸，則所受的最大浮力為 　 　N。005號航母將采用電磁彈射技術，即利用電磁推動被彈射的物體向外運動，其原理與 　 ?。ㄟx填“電動機”或“發電機”）的原理相同。 三．解答題（本題共8小題，共56分） 23．（2023?新疆）請在圖中標出靜止的小磁針的N極。 24．（2023?威海）閉合開關，通電螺線管附近的小磁針方向如圖所示，請在圖中括號內標出電源的極性（“+”或“﹣”），并標出磁感線的方向。 25．（2023?南海區校級三模）如圖是一種水位自動報警器的原理圖。水位沒有到達金屬塊A時，LED燈亮；水位到達金屬塊A時，警鳴器響。圖中工作電路未連接完整，請用筆畫線完成電路的連接。 26．（2023?谷城縣校級模擬）小李利用圖示裝置探究感應電流產生的條件。 （1）開關閉合后，將AB棒沿著水平方向向右運動時，觀察到靈敏電流計指針 　 ?。ㄆD(zhuǎn)/不偏轉）； （2）要使靈敏電流計的指針偏轉方向與（1）中相反，可采取的具體措施是：　 ??； A.使用磁性更強的磁體 B.保持磁體靜止，只改變導體水平運動的方向 C.上下調換磁極，同時改變導體水平運動的方向 （3）若將圖中靈敏電流計換成 　 　，該裝置還可以用來研究通電導體在磁場中受到力的作用，并據此制成了 　 　（發電機/電動機）。 27．（2023?新華區校級一模）如圖所示，在“探究磁場對通電直導線的作用”實驗中，小明把一根輕質的鋁棒EF置于蹄形磁體的磁場中。 （1）接通電源，通過觀察　 來判斷磁場對通電直導線有力的作用； （2）若只將磁體的兩極對調，接通電源，觀察到鋁棒EF會向相反方向運動，說明力的方向與　 有關； （3）小明想探究“通電直導線在磁場中受力大小是否與電流大小有關”，請你幫助他寫出具體的操作：　　 　 　 ??； （4）應用：　 　（選填“電動機”或“發電機”）利用這一原理工作的。 28．（2020秋?門頭溝區期末）閱讀《善變的軟磁鐵》短文，回答35題。 善變的軟磁鐵圖1所示為中國科技館探索與發現展廳的一個名為“善變的軟磁鐵”的展品，體驗者推動如圖2所示的軟磁鐵A向永磁鐵B移動（永磁鐵的右端是N極），會感覺到軟磁鐵和固定的永磁鐵之間的斥力越來越大，推動越來越吃力。但是，當軟磁鐵繼續靠近永磁鐵，兩者接近到一定距離時，兩塊磁鐵之間的排斥力又忽然變成了吸引力。這件展品讓觀眾們體驗了軟磁鐵與永磁鐵之間同性相吸的奇妙特性。磁鐵一般分為軟磁鐵和硬磁鐵。所謂軟，是指這些材料容易磁化，在磁性上表現“軟”。在一般情況下，軟磁鐵同樣也表現出硬磁鐵中的一類﹣﹣永磁鐵的正常屬性，但當普通永磁鐵非常接近軟磁鐵的尖端時，軟磁材料的磁矩方向發生了變化，兩者的斥力會突然轉變?yōu)槲?。軟磁材料，易被磁化，被磁化后，磁性也容易消失，也易于通過敲打和加熱退磁，它廣泛用于電工設備和電子設備，如應用在電磁鐵、變壓器和電機的鐵芯中，以便在斷電后磁性消失。請根據以上材料，回答下列問題： （1）當永磁鐵非常接近軟磁鐵的尖端時，軟磁鐵的左端會突然變?yōu)?　 　極； （2）軟磁鐵與硬磁鐵相比其特點是 　　 　； （3）探究“影響電磁鐵磁性強弱的因素”的實驗中，螺線管的鐵芯應選用 　 　磁材料（選填“軟”或“硬”），理由是 　　 　。 29．（2023?湖北模擬）科技小組的同學利用電磁繼電器設計了一套溫度自動控制裝置。如圖甲所示，電磁鐵線圈阻值忽略不計，R1為熱敏電阻。壓縮機（電動機）啟動可以起到調節溫度的作用，當溫度升高到啟動值時，控制電路中電流達到0.15A，銜鐵吸下，壓縮機啟動工作；當溫度降低到設定值后，工作電路斷開，壓縮機停止工作，如此進行間歇性循環工作。圖乙為工作電路某30分鐘內壓縮機功率與時間的關系圖。請你回答： （1）控制電路中，閉合開關后，電磁鐵上端為 　 　極（選填“N”或“S”）； （2）壓縮機剛啟動工作時，控制電路消耗的電功率； （3）壓縮機剛啟動工作時，控制電路中熱敏電阻R1的阻值； （4）圖乙中30min內工作電路中壓縮機消耗的總電能。 30．（2023?靖邊縣校級二模）小林設計了一個自動控溫的保溫箱，其工作原理電路圖如圖所示，電源電壓恒為12V，加熱電路中電阻R＝2Ω，控制電路中電磁鐵線圈電阻忽略不計，定值電阻R0＝80Ω，R1為熱敏電阻，其阻值隨溫度變化情況如表所示，閉合開關S后，當箱內溫度高于34℃時，銜鐵被吸下，加熱電阻R停止工作；當箱內溫度降至26℃時，銜鐵被彈起，A、B兩觸點接觸，加熱電阻R開始工作。求： （1）閉合開關S，電磁鐵上端為 　 極。 （2）電阻R工作10min產生的熱量是多少？若這些熱量全部被質量為2kg、初溫為26℃的水吸收，則水的溫度可升高至多少℃？[計算結果保留整數，c水＝4.2×103J/（kg?℃）] （3）加熱電阻R開始工作時，通過電磁鐵線圈的電流是多少？ （4）若將電流表改成溫度表，其刻度是否均勻？請通過計算分析說明理由。 溫度/℃2426283032343638熱敏電阻R?/Ω180160140120100806040
