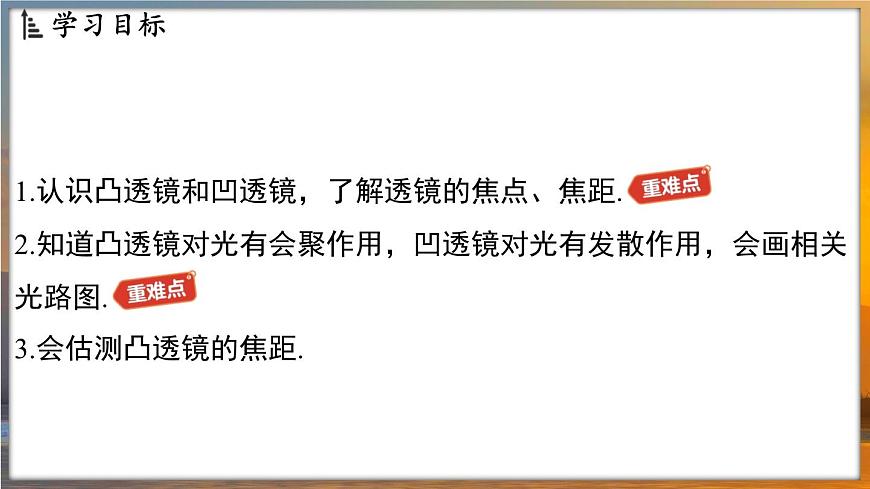

1.認識凸透鏡和凹透鏡，了解透鏡的焦點、焦距. 2.知道凸透鏡對光有會聚作用，凹透鏡對光有發散作用，會畫相關光路圖. 3.會估測凸透鏡的焦距.

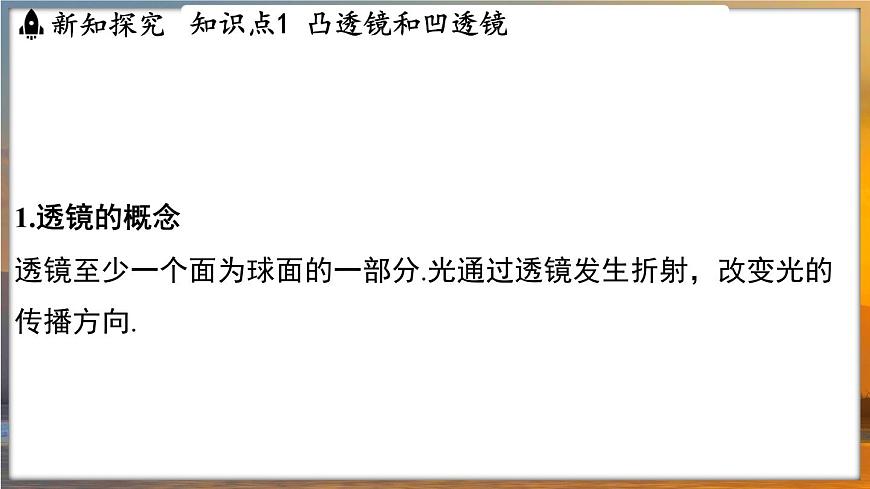

1.透鏡的概念透鏡至少一個面為球面的一部分.光通過透鏡發生折射，改變光的傳播方向.

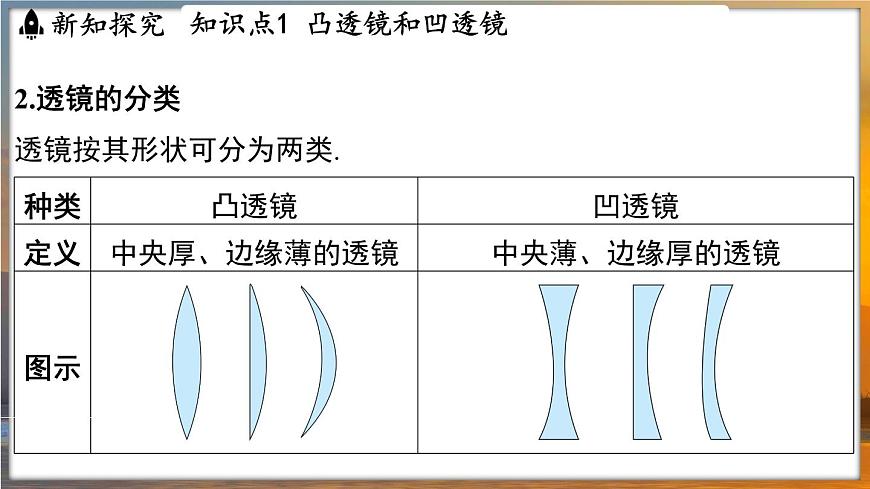

2.透鏡的分類透鏡按其形狀可分為兩類.

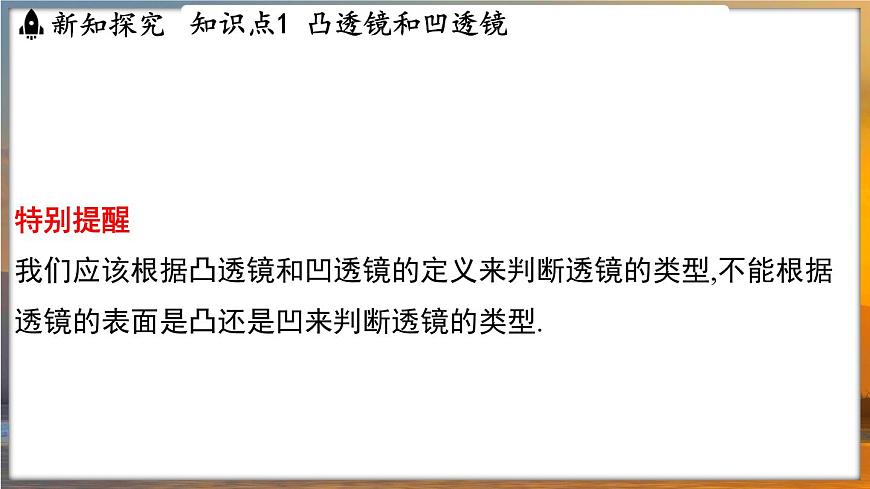

特別提醒我們應該根據凸透鏡和凹透鏡的定義來判斷透鏡的類型,不能根據透鏡的表面是凸還是凹來判斷透鏡的類型.

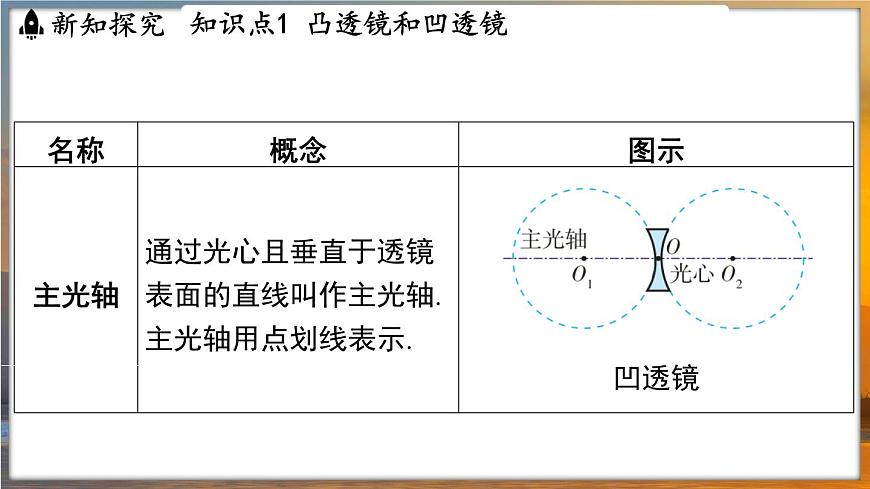

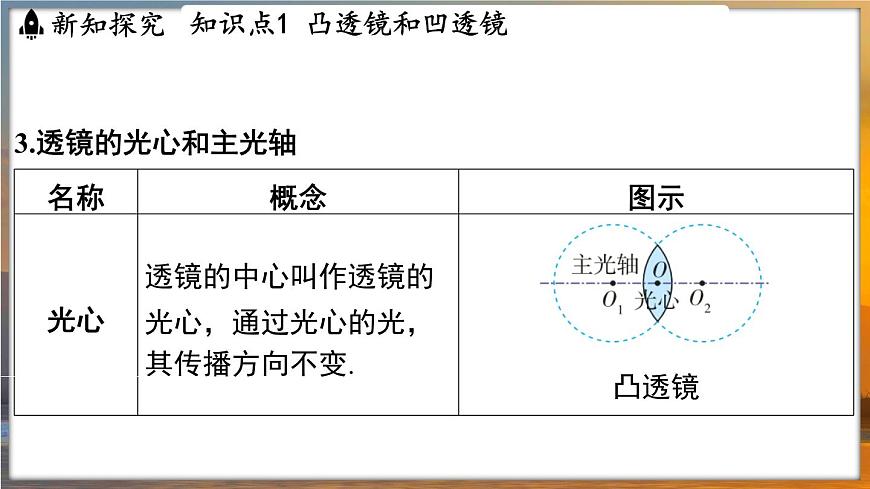

3.透鏡的光心和主光軸

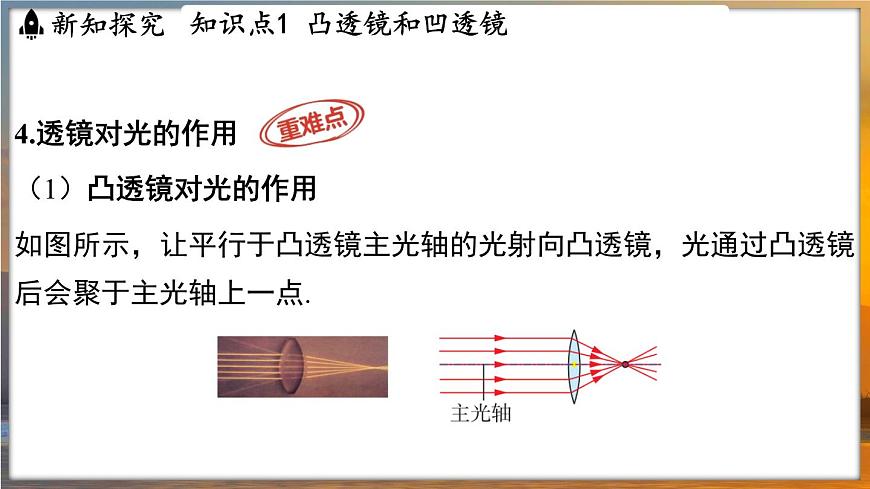

4.透鏡對光的作用 （1）凸透鏡對光的作用如圖所示，讓平行于凸透鏡主光軸的光射向凸透鏡，光通過凸透鏡后會聚于主光軸上一點.
（2）凹透鏡對光的作用如圖所示，讓平行于凹透鏡主光軸的光射向凹透鏡，光通過凹透鏡后會偏離主光軸散開，但其反向延長線交于主光軸上一點.
凸透鏡對光有會聚作用，凹透鏡對光有發散作用.因此，凸透鏡又叫作會聚透鏡，凹透鏡又叫作發散透鏡.
（3）對“會聚作用”和“發散作用”的理解①凸透鏡對光有會聚作用，但經過凸透鏡的光并不一定能會聚到一點，如圖所示.
②凹透鏡對光有發散作用，但有些光經過凹透鏡也能會聚到一點，如圖甲所示.折射光的傳播方向比入射光的傳播方向偏離主光軸，使光束變寬，如圖乙所示.
“會聚”“發散”都是相對于入射光來說的，并不只對平行光成立.
典例1 在如圖所示的透鏡中，屬于凸透鏡的是__________，它們的共同特點是________________；屬于凹透鏡的是______，它們的共同特點是________________.
教材深挖1.凸透鏡焦距的長短與其表面的凸起程度有關，表面越凸，焦距越短.2.凸透鏡的焦距越短，光通過凸透鏡后的偏折程度越大，即會聚作用越強.3.若把點光源放在凸透鏡的焦點上，射向凸透鏡的光經折射后會變成平行光.（利用凸透鏡可獲得平行光）
2.粗測凸透鏡焦距的方法如圖所示,讓凸透鏡正對著太陽光（太陽光平行于凸透鏡主光軸）（太陽離我們非常遠,照射到地面的太陽光可看成平行光）,拿一張白紙放在凸透鏡的另一側,來回移動,直到白紙上的光斑最小、最亮（這一點就是凸透鏡的焦點）.測出這個光斑到凸透鏡光心的距離,即為該凸透鏡的焦距.
3.透鏡的三條特殊光線
A. B. C. D.
教材深挖會聚和發散的奧秘設想將凸透鏡像圖甲那樣進行切割，其中每一塊都相當于棱鏡，平行于棱鏡底邊的光射入棱鏡，其出射光會向棱鏡的底面偏折，因此凸透鏡對光有會聚作用.
設想將凹透鏡像圖乙那樣進行切割，其中每一塊都相當于棱鏡，平行于棱鏡底邊的光射入棱鏡，其出射光會向棱鏡的底面偏折，因此凹透鏡對光有發散作用.
如圖甲所示，用凸透鏡觀察郵票，可以看到正立、放大的像；如圖乙所示，適當調整物體和光屏到凸透鏡的距離，能看到倒立、縮小或倒立、放大的像，并且有的像還可以呈現在光屏上.
