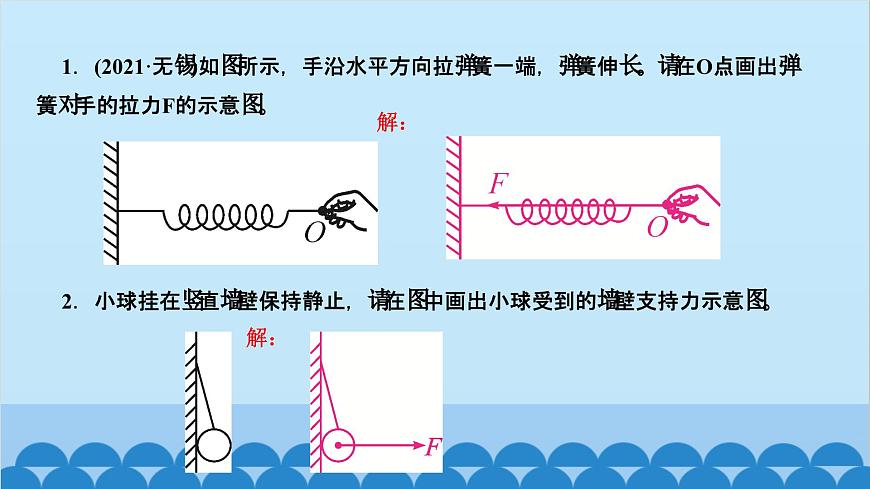

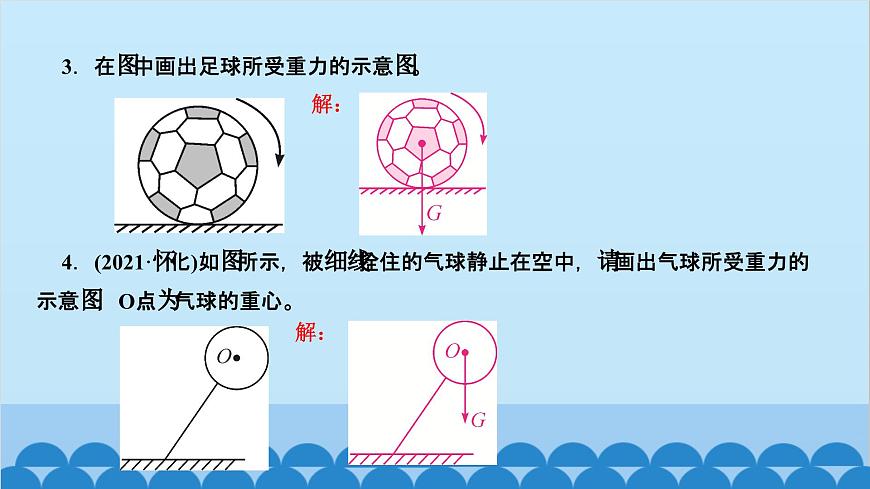

物理 八年級下冊 人教版第七章　力專題一　彈力、重力作圖力的示意圖就是用一根帶箭頭的線段表示力的三要素：線段的起點或終點表示力的作用點，線段長度表示力的大小，箭頭方向表示力的方向。畫力的示意圖的一般步驟：①要明確是畫受力示意圖，還是畫某個力的示意圖(如拉力、壓力的示意圖)；②找出力的作用點，知道重力的作用點在物體的重心處，壓力、拉力、推力等彈力的作用點在兩個物體的接觸面(或接觸點)上；③從作用點沿力的方向畫一條線段，線段的長度表示力的大小，并在線段的末端標出箭頭表示力的方向；④最后在箭頭旁邊標出力的性質和大小。1．(2021·無錫)如圖所示，手沿水平方向拉彈簧一端，彈簧伸長。請?jiān)贠點畫出彈簧對手的拉力F的示意圖?！?．小球掛在豎直墻壁保持靜止，請?jiān)趫D中畫出小球受到的墻壁支持力示意圖。解：解： 3．在圖中畫出足球所受重力的示意圖?！　　?．(2021·懷化)如圖所示，被細線拴住的氣球靜止在空中，請畫出氣球所受重力的示意圖，O點為氣球的重心。解： 解： 5．如圖所示，在水平桌面上用手指壓鉛筆尖，鉛筆在豎直位置處于靜止?fàn)顟B(tài)，在圖中畫出鉛筆所受彈力的示意圖。解： 6．在圖中畫出下列各力的示意圖。(1)放在水平桌面上的書對桌面的壓力。(2)沿水平方向?qū)ψ雷铀较蛴业?0 N的推力。解： 7．(易錯題)如圖所示，用細線拴住橡皮，使它做勻速圓周運動，請畫出橡皮受力的示意圖。(不計空氣阻力)解： 8．(2021·遂寧)質地均勻的小球從彈簧正上方豎直下落，壓縮彈簧減速下降，請作出此時小球所受重力G和彈力F的示意圖。解： 9．(2021·十堰)如圖，斜面上的小球A被擋板B擋住，請畫出小球A所受力的示意圖。解：
