初中物理北師大版八年級下冊二、彈力、力的測量教學課件ppt

這是一份初中物理北師大版八年級下冊二、彈力、力的測量教學課件ppt，共16頁。PPT課件主要包含了專題訓練，彈力的受力示意圖，常見的幾種測力計，彈簧測力計的原理，測量前，彈簧測力計的使用，測量時，新課講解，本節小結，當堂練習等內容，歡迎下載使用。

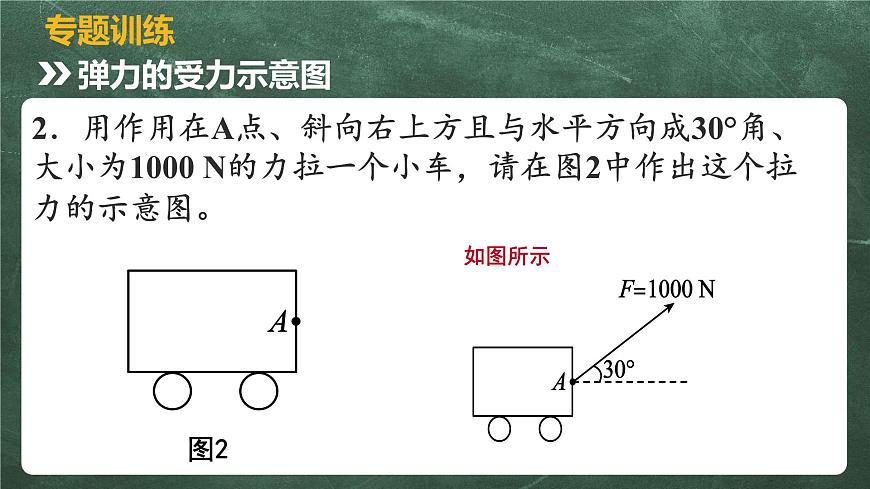

2．用作用在A點、斜向右上方且與水平方向成30°角、大小為1000 N的力拉一個小車，請?jiān)趫D2中作出這個拉力的示意圖。

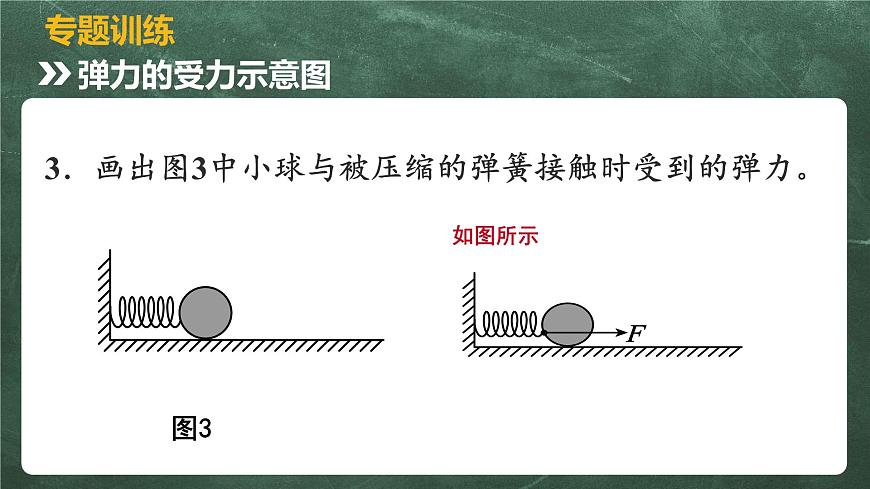

3．畫出圖3中小球與被壓縮的彈簧接觸時受到的彈力。

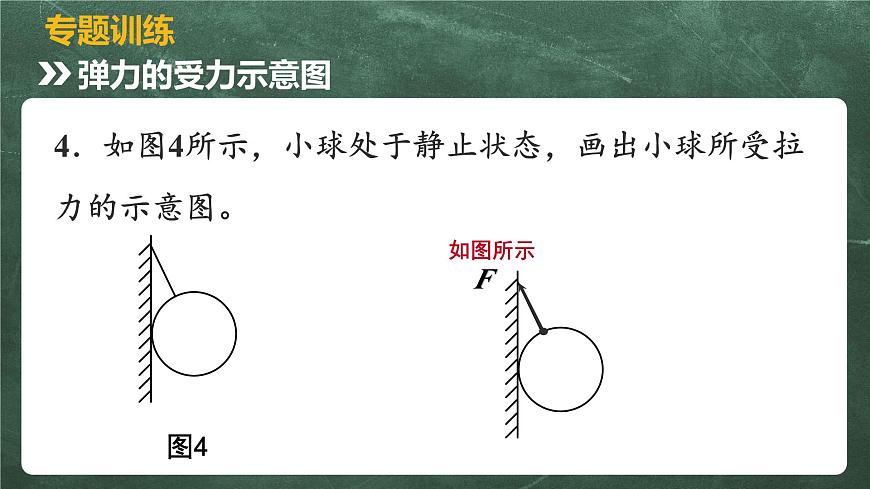

4．如圖4所示，小球處于靜止?fàn)顟B(tài)，畫出小球所受拉力的示意圖。

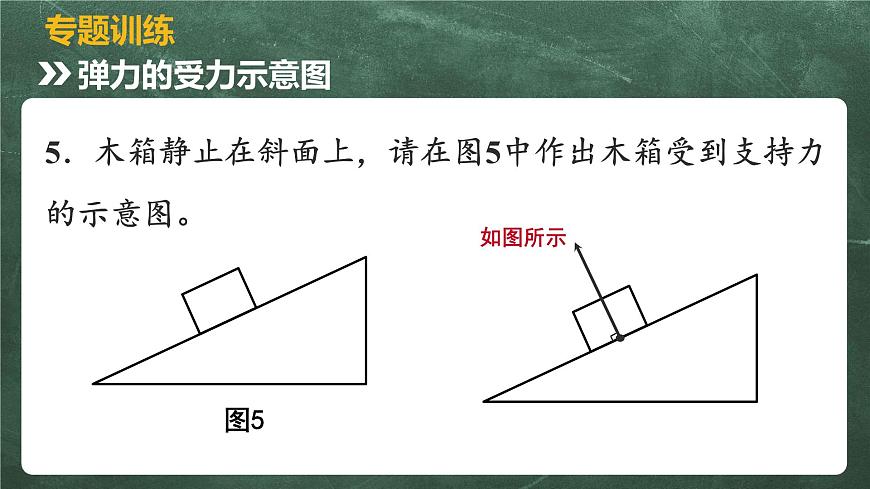

5．木箱靜止在斜面上，請?jiān)趫D5中作出木箱受到支持力的示意圖。
第七章 運動和力
§7.2彈力 力的測量（第2課時）

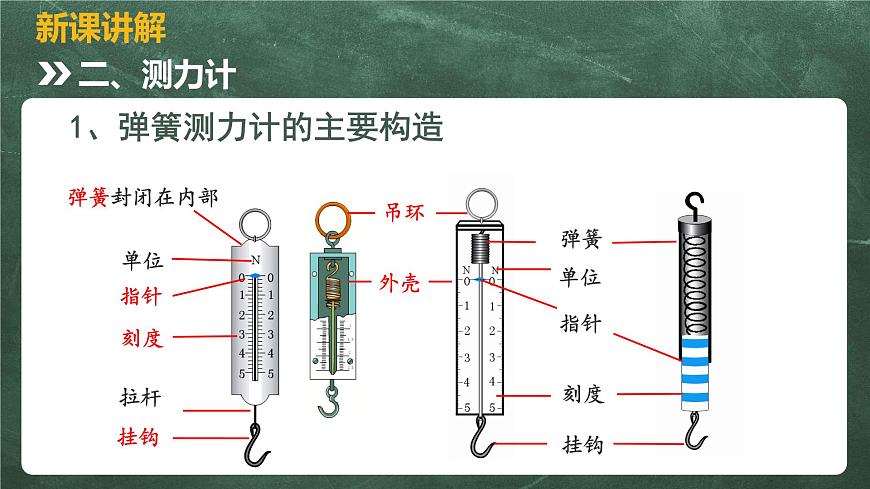

1、彈簧測力計的主要構造
在彈性限度內，同一物體的彈性形變越大，彈力越大。
彈簧的伸長量與所受拉力的關系
在彈性限度內，所受拉力越大，彈簧的伸長量越長。即彈簧的伸長量與所受拉力成正比。
(1)估計所要測的力的大小，選擇合適量程的測力計，觀察分度值、量程。
(2)觀察指針是否指在零刻度線處，若沒有，應調零。
(3)輕輕來回拉動掛鉤幾次，防止彈簧卡殼。
(1)要讓力的方向沿螺旋彈簧的中心軸線方向。
(2)讀數時，視線要與刻度盤垂直，指針靠近哪條刻度線就讀哪條刻度線所對應的值，并記下數據（數值＋單位）。
測量后，整理儀器，放回原處。
1、這樣使用彈簧測力計正確嗎？
2、圖中的示數為多少？
