2.3 渦流、電磁阻尼和電磁驅動
人教版高中物理選修二
目錄
問 題
？

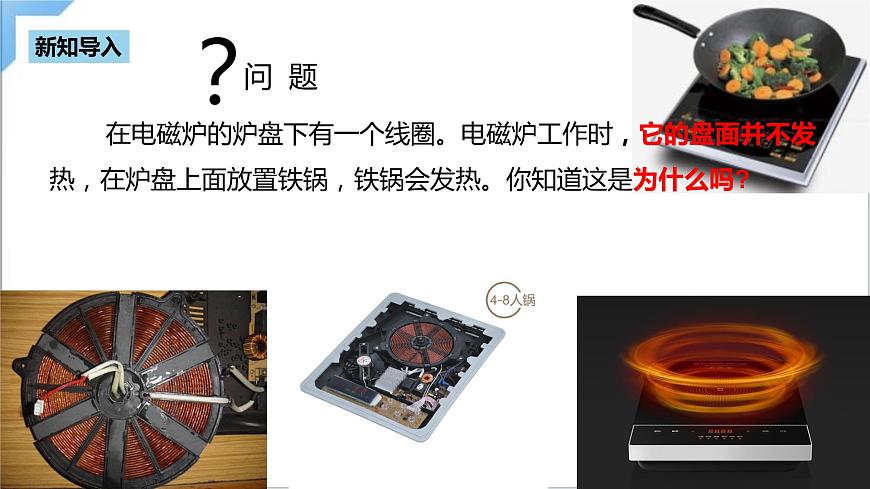

在電磁爐的爐盤下有一個線圈。電磁爐工作時，它的盤面并不發熱，在爐盤上面放置鐵鍋，鐵鍋會發熱。你知道這是為什么嗎?
新知導入

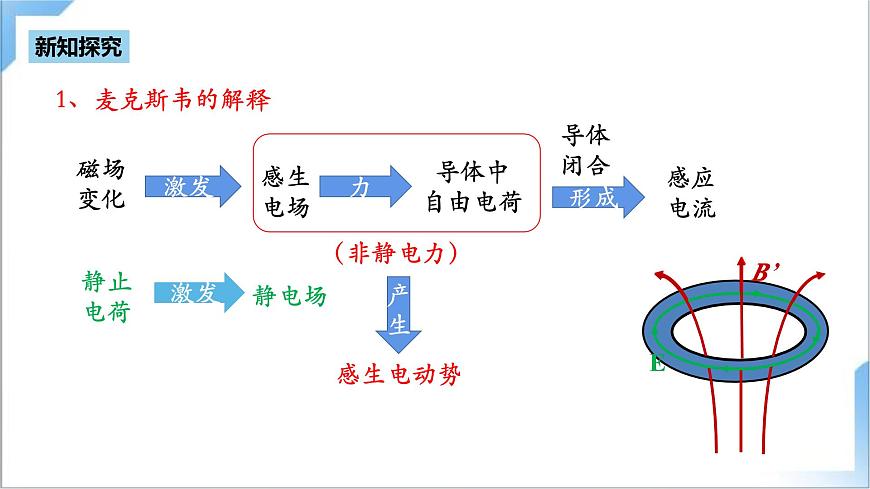

1、麥克斯韋的解釋
磁場變化
激發
感生電場
力
導體中自由電荷
形成
感應電流
感生電動勢
（非靜電力）
產生
導體閉合
新知探究

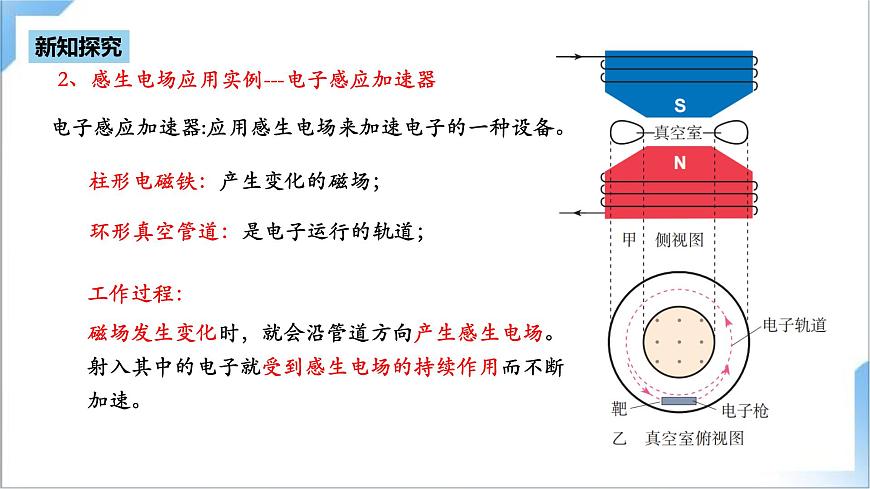

2、感生電場應用實例---電子感應加速器
電子感應加速器:應用感生電場來加速電子的一種設備。
柱形電磁鐵：產生變化的磁場；
環形真空管道：是電子運行的軌道；
工作過程：磁場發生變化時，就會沿管道方向產生感生電場。射入其中的電子就受到感生電場的持續作用而不斷加速。
新知探究

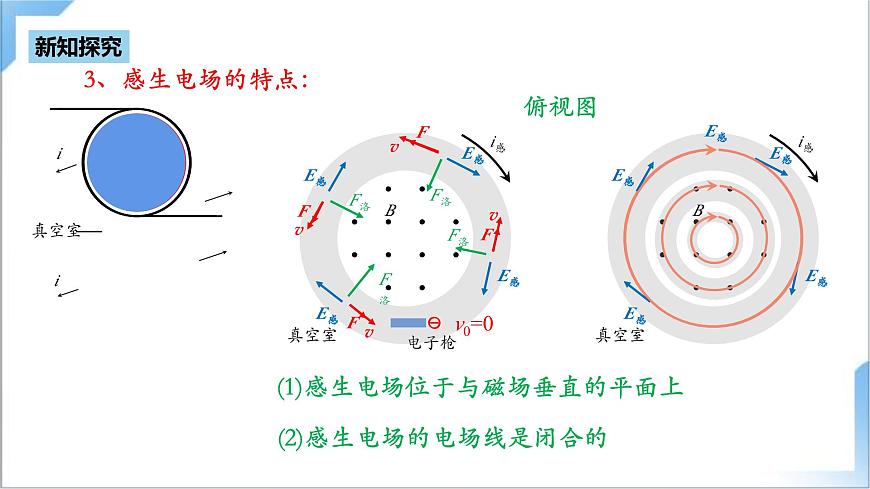

3、感生電場的特點：
真空室
i
i
真空室
v0=0
真空室
(2)感生電場的電場線是閉合的
E感
(1)感生電場位于與磁場垂直的平面上
俯視圖
新知探究

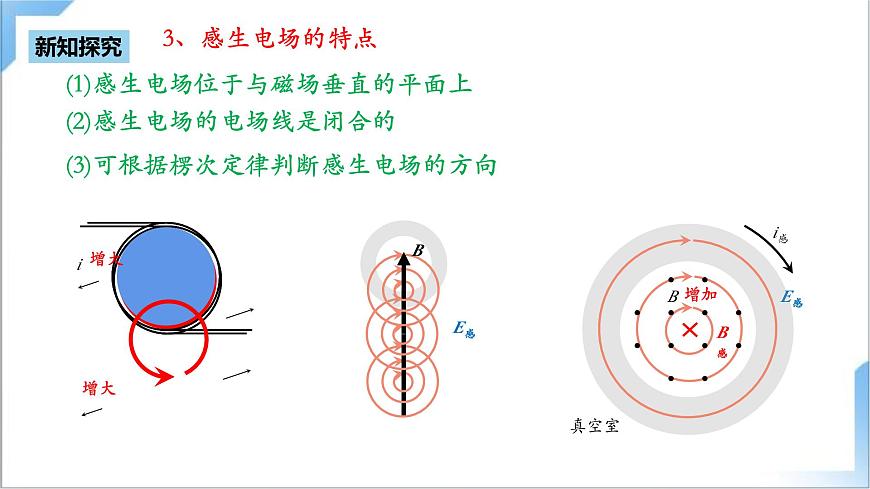

3、感生電場的特點
(2)感生電場的電場線是閉合的
(1)感生電場位于與磁場垂直的平面上
E感
B
E感
真空室
(3)可根據楞次定律判斷感生電場的方向
增加
i
增大
增大
新知探究

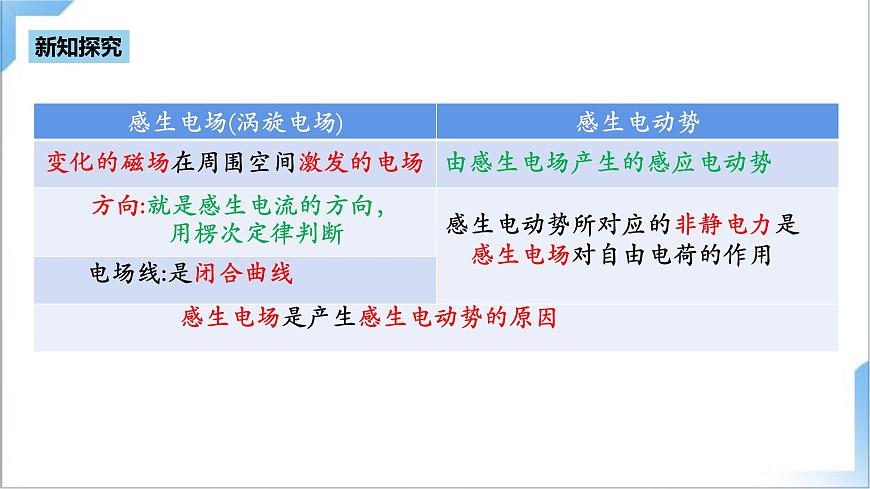

方向:就是感生電流的方向，用楞次定律判斷
電場線:是閉合曲線
由感生電場產生的感應電動勢
感生電動勢所對應的非靜電力是感生電場對自由電荷的作用
感生電場是產生感生電動勢的原因
變化的磁場在周圍空間激發的電場
新知探究
①如果環不斷增粗直到變成一圓盤又會發生什么現象
請思考:
②變成方盤呢？
新知探究
二、渦流：塊狀金屬在變化的磁場中或在磁場中運動時產生的在金屬塊內自成閉合回路的感應電流，叫渦電流，簡稱渦流。 ①渦流是整塊導體發生的電磁感應現象，同樣遵守電磁感應定律。 ②由于整塊金屬的電阻通常很小，故渦流常常很大。
B增大
I
新知探究
新知探究
1、渦流的熱效應：真空冶煉爐
冶煉金屬的高頻感應電爐就是利用高頻交流電，通過線圈使裝入冶煉爐內的金屬中產生很強的渦流，從而產生大量的熱使金屬熔化。
新知應用
2、渦流的熱效應：電磁爐
電磁爐的臺面下布滿了金屬導線纏繞的線圈，
①當通上交替變化極快的交流電時，
②在臺板與鐵鍋底之間產生強大的交變的磁場，磁感線穿過鍋體，使鍋底產生強渦流，
③當渦流受材料電阻的阻礙時，就放出大量的熱量，將飯菜煮熟。
I
B
B
I’
I’
I
B
B
I’
I’
新知應用
2、渦流的熱效應：電磁爐
電阻率低
具鐵磁性
新知應用
3、渦流的磁效應：探雷器
這種探雷器可以用來探測金屬殼的地雷或有較大金屬零件的地雷。
新知應用
3、渦流的磁效應：金屬探測器、安檢門等
渦流的磁場反過來影響線圈中的電流，使儀器報警。
新知應用
怎樣減少渦流損耗？
交變電流
交變電流
整塊鐵心
彼此絕緣的薄片
三、危害與防止
1、危害：線圈中流過變化的電流，在鐵芯中產生的渦流:
2、防止：
①使鐵芯發熱，
②浪費了能量，
③還可能損壞電器。
新知探究
用互相絕緣的硅鋼片疊成的鐵芯來代替整塊硅鋼鐵芯。
新知探究
變壓器鐵芯中的渦流損耗及改善措施
1.增大鐵芯的電阻率，常用的鐵芯材料是硅鋼。2.用互相絕緣的硅鋼片疊成的鐵芯來代替整塊硅鋼鐵芯。
新知探究
變壓器
電動機
Q
新知探究
【易錯辨析】(1)渦流跟平時常見的感應電流一樣,都是因為穿過導體的磁通量變化而產生的。( )(2)渦流有熱效應,但沒有磁效應。 ( )(3)在硅鋼中不能產生渦流。 ( )
√
×
×
(4)電磁阻尼、電磁驅動都是電磁感應現象,都遵循楞次定律和法拉第電磁感應定律。 ( )(5)電磁阻尼是由電磁感應中安培力阻礙導體與磁場的相對運動產生的,而電磁驅動是由于電磁感應現象中安培力增強磁場與導體間的相對運動產生的。( )
√
×
新知應用
（多選）下列器具的工作原理與渦流有關的是（　　）A．家用電磁爐B．家用洗衣機C．變壓器的鐵芯用多塊相互絕緣硅鋼片疊加在一起D．風扇轉動時扇葉與空氣摩擦發熱
AC
新知應用
例題2
電磁爐熱效率高達90%，爐面無明火，無煙無廢氣，電磁“火力”強勁，安全可靠．如圖所示是描述電磁爐工作原理的示意圖，下列說法正確的是(　　)
A．當恒定電流通過線圈時，會產生恒定磁場，恒定磁場越強，電磁爐加熱效果越好B．電磁爐通電線圈加交流電后，在鍋底產生渦流，進而發熱工作C．電磁爐的鍋不能用陶瓷鍋或耐熱玻璃鍋，主要原因是這些材料的導熱性能較差D．在鍋和電磁爐中間放一紙板，則電磁爐不能起到加熱作用

【解析】電磁爐就是采用渦流感應加熱原理，其內部通過電子線路板組成部分產生交變磁場，當用含鐵質鍋具底部放置于爐面時，鍋具即切割交變磁感線而在鍋具底部金屬部分產生渦流，使鍋具鐵分子高速無規則運動，分子互相碰撞、摩擦而產生熱能，用來加熱和烹飪食物，從而達到煮食的目的，A錯誤，B正確．電磁爐工作時需要在鍋底產生感應電流，陶瓷鍋或耐熱玻璃鍋不屬于金屬導體，不能產生感應電流，C錯誤．由于線圈產生的磁場能穿透紙板到達鍋底，在鍋底產生感應電流，利用電流的熱效應起到加熱作用，D錯誤．
B
新知應用
鋁管實驗
新知應用
1.分析圖中線圈中感應電流的方向和所受安培力的方向，并研究安培力對線圈的運動有何影響?
v
①當導體在磁場中運動時，感應電流會使導體受到安培力，安培力總是阻礙導體的運動。
②當導體在磁場中運動時，感應電流會使導體受到安培力，安培力的方向總是阻礙導體的運動——電磁阻尼。
2.應用：①磁電式儀表、②電氣機車的電磁制動、③阻尼擺等。
新知探究
新知探究
問題1：磁式電流表為什么用鋁框做線圈骨架？
1、假定儀表工作時指針向右轉動，鋁框中感應電流沿什么方向？2、鋁框由于轉動產生感應電流，鋁框會受安培力，安培力是沿什么方向的？3、安培力對鋁框的轉動產生什么影響？4、使用鋁框做線圈骨架有什么好處？
＋
I
I
新知探究
取一只微安表，用手晃動表殼，觀察表針相對表盤擺動的情況。用導線把微安表的兩個接線柱連在一起，再次晃動表殼，表針相對表盤的擺動情況與剛才有什么不同? 怎樣解釋這種差別? 為什么靈敏電流表在運輸時總要用導體把兩個接線柱連在一起?
用導線把正負兩個接線柱連在一起，構成一個閉合回路。這樣如果它的指針擺動，就會在線圈中產生感應電流，接著出現電磁阻尼的現象，使指針很快的停止運動就不容易折斷。
新知探究
問題２：微安表的表頭在運輸時為何把兩個接線柱連在一起？
③使指針迅速停止擺動，保護游絲，指針。
應用:磁電式儀表、電氣機車的電磁制動、阻尼擺等
（1）內部有磁體，有線圈。
（2）①把接線柱連在一起，線圈在擺動的時候就產生感應電流，
②這個感應電流可以阻礙線圈的擺動，
新知探究
[多選]位于光滑水平面的小車上水平固定一螺線管，一個比螺線管長的條形磁鐵沿著螺線管的軸線以初速度v0穿入螺線管，并最終穿出，如圖所示，在此過程中(　　)
A．磁鐵做勻速直線運動　　B．磁鐵做減速運動C．小車向右做加速運動 　D．小車先加速后減速

【解析】　磁鐵水平穿入螺線管時，螺線管中將產生感應電流，由楞次定律可知產生的感應電流將阻礙磁鐵的運動；同理，磁鐵穿出時，由楞次定律可知產生的感應電流將阻礙磁鐵的運動，故整個過程中，磁鐵做減速運動，選項A錯誤，B正確．對于小車上的螺線管來說，螺線管受到的安培力方向始終為水平向右，這個安培力使螺線管和小車向右運動，且一直做加速運動，選項C正確，D錯誤．
BC
新知應用
1. 如磁場相對于導體轉動，在導體中會產生感應電流，感應電流使導體受到安培力的作用，安培力使導體運動起來——電磁驅動。
B
B
新知探究
磁懸浮列車也是利用電磁驅動的原理工作的。
磁懸浮的基本原理很簡單，就是利用“同性相斥、異性相吸”的電磁原理，讓磁鐵對抗地心引力，讓車輛懸浮起來（一般情況下不超過1厘米），然后利用電磁驅動力引導，推動列車前行。
新知探究
2.①當磁場相對于導體轉動時，在導體中會產生感應電流，②感應電流使導體受到安培力的作用而運動起來的現象。③線圈轉動與磁鐵同向，但轉速小于磁鐵，即同向異步。
3.交流感應電動機就是利用電磁驅動的原理工作的。
連接到三相電源時能產生旋轉的磁場
一種交流感應電動機的結構
新知探究
六、電磁阻尼與電磁驅動的區別與聯系
由于導體相對磁場運動
安培力方向與導體運動方向相反，阻礙導體運動
由于磁場相對于導體運動
導體受安培力方向與導體運動方向相同，推動導體運動
都屬于電磁感應現象，安培力的作用效果是阻礙導體與磁場間發生相對運動
產生電流的原因
新知探究
如圖所示，一狹長的銅片能繞O點在紙平面內擺動，有界磁場的方向垂直紙面向里，銅片在擺動時受到較強的阻尼作用，很快就停止擺動．如果在銅片上開幾個長縫，銅片可以在磁場中擺動較多的次數后才停止擺動，這是為什么？
沒有開長縫的銅片在磁場中擺動時，銅片內將產生較大的渦流，渦流在磁場中所受的安培力總是阻礙銅片的擺動，因此銅片很快就停止擺動．如果在銅片上開有多條長縫，就可以把渦流限制在縫與縫之間的各部分銅片上，較大地削弱了渦流，阻力隨之減小，所以銅片可以擺動多次后才停止擺動．
新知應用
課堂小結
1．物理學的基本原理在生產生活中有著廣泛應用．下面列舉的四種器件中，在工作時利用了電磁感應現象的是(　　)
【解析】電磁爐利用電磁感應現象產生感應電流，從而產生焦耳熱，D正確；A是利用帶電粒子在磁場中的偏轉，B、C是利用電流的熱效應，A、B、C錯誤．
D
新知鞏固
渦流會使金屬發熱,人們利用這個原理制成了電磁灶。關于電磁灶,下列說法正確的是(　　)。A.電磁灶都是用高頻交流電工作的B.高頻電磁灶有加熱線圈,可以通過熱傳導將熱能傳導給鍋體及鍋內食物C.電磁灶和微波爐是一個道理,工作原理是一樣的D.無論哪種電磁灶,都是利用渦流原理工作的
D
新知鞏固
如圖所示,四根等長的鋁管和鐵塊(其中C中鋁管不閉合,其他兩根鋁管及鐵管均閉合)豎直放置在同一豎直平面內,分別將磁鐵和鐵塊沿管的中心軸線從管的上端由靜止釋放,忽略空氣阻力,則下列關于磁鐵和鐵塊穿過管的運動時間的說法正確的是(　　)。
A.tA>tB=tC=tD　　　　 B.tC=tA=tB=tDC.tC>tA=tB=tD D.tC=tA>tB=tD
A
新知鞏固
