人教版七年級上冊4.1.1 立體圖形與平面圖形完美版?zhèn)湔n教學課件ppt

這是一份人教版七年級上冊4.1.1 立體圖形與平面圖形完美版?zhèn)湔n教學課件ppt，共54頁。PPT課件主要包含了題西林壁---蘇軾，漫畫“6”與“9”，從正面看，從左面看，從上面看，立體圖形的展開圖，相對兩面不相連，左右隔一列，上下隔一行，常見幾何體的展開圖等內容，歡迎下載使用。

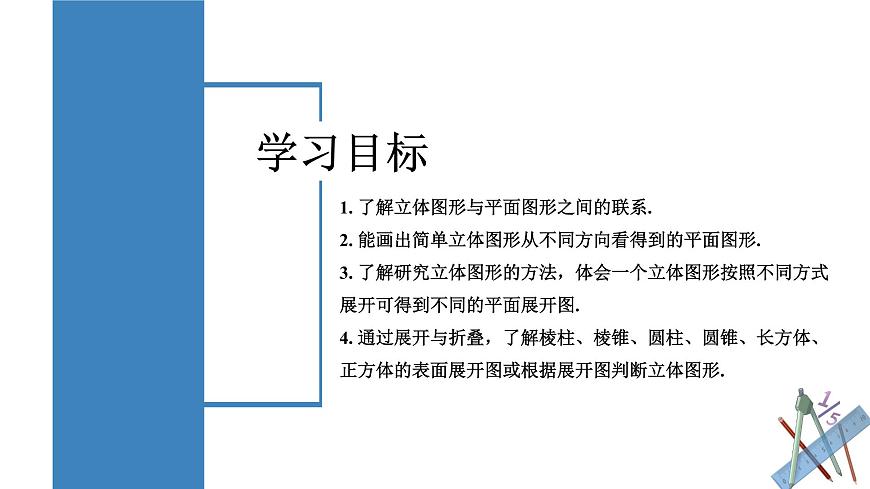

1. 了解立體圖形與平面圖形之間的聯系.2. 能畫出簡單立體圖形從不同方向看得到的平面圖形. 3. 了解研究立體圖形的方法，體會一個立體圖形按照不同方式展開可得到不同的平面展開圖.4. 通過展開與折疊，了解棱柱、棱錐、圓柱、圓錐、長方體、正方體的表面展開圖或根據展開圖判斷立體圖形.
橫看成嶺側成峰，遠近高低各不同.不識廬山真面目，只緣身在此山中.
“橫看成嶺側成峰”一句中，蘊含了怎樣的數學道理？
思考：他們?yōu)槭裁磿?huì)出現爭執？

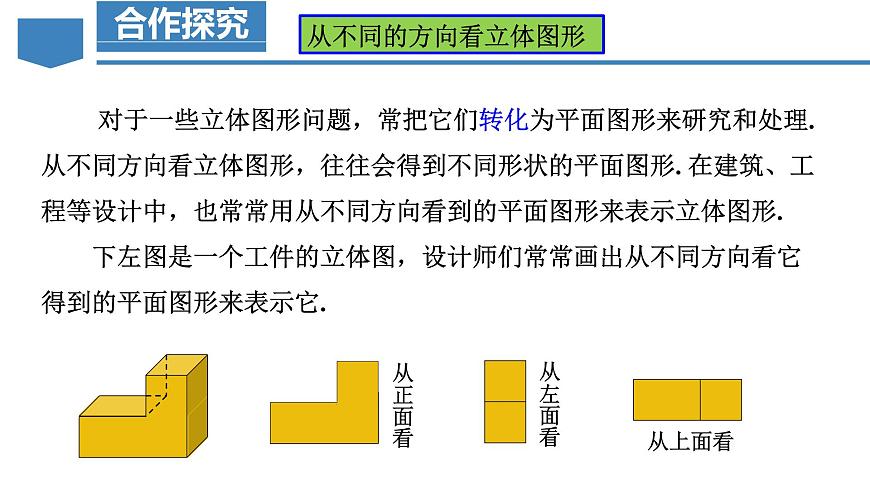

對于一些立體圖形問題，常把它們轉化為平面圖形來研究和處理.從不同方向看立體圖形，往往會得到不同形狀的平面圖形. 在建筑、工程等設計中，也常常用從不同方向看到的平面圖形來表示立體圖形. 下左圖是一個工件的立體圖，設計師們常常畫出從不同方向看它得到的平面圖形來表示它.
從不同的方向看立體圖形

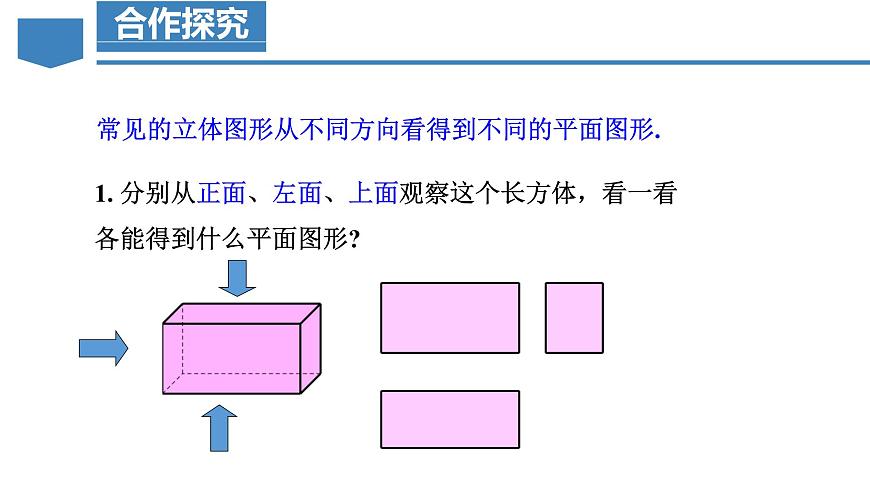

1. 分別從正面、左面、上面觀察這個長方體，看一看各能得到什么平面圖形?
常見的立體圖形從不同方向看得到不同的平面圖形.
2. 分別從正面、左面、上面看圓柱、圓錐、球，各能得到什么平面圖形？
3. 分別從正面、左面、上面觀察三棱柱和四棱錐，看一看各能得到什么平面圖形?
提示：可見棱應畫為實線形線段；不可見棱應畫為虛線形線段.
如圖，右面三幅圖分別是從哪個方向看這個棱柱得到的？
上面 　 正面 左面
右圖是一個由9個正方體組成的立體圖形，分別從正面、左面、上面觀察這個圖形，各能得到什么平面圖形？
組合體從不同方向看得到不同的平面圖形
例：如圖是由若干小正方體搭成的幾何體，我們分別從正面看、從左面看和從上面看得到的平面圖形分別是怎樣的呢？請同學們嘗試畫一畫．
1. 從正面、左面、上面看這個由正方體組合成的立體圖形各能得到什么平面圖形？
從正面看 從左面看 從上面看
2. 分別從正面、左面、上面觀察下面的立體圖形，各能得到什么平面圖形？
3. 分別畫出從正面、上面和左面觀察如圖所示的立體圖形后所得到的平面圖形.
4. 如圖①，講臺上放著一本數學書，書上面放著一個粉筆盒，若這個組合圖形從上面看到的圖形如圖②，則這個組合圖形從左面看到的圖形是（ ）.
5. 如圖，分別從正面、左面、上面觀察這個立體圖形，請畫出你看到的平面圖形．
6. 說出下面三個平面圖形分別是物體從哪里看到的？
7. 分別從正面、左面、上面看一個由若干個正方體組成的立體圖形，得到的平面圖形如下圖所示，你能搭出這個立體圖形嗎？動手試試看！
如下圖，要設計、制作一個長方體形狀的墨水瓶包裝盒，除了美術設計以外，還要了解它展開后的形狀，即要根據它的平面展開圖來裁剪紙張，這就需要我們了解一些簡單立體圖形的展開圖.
許多立體圖形是由一些平面圖形圍成的，將它們適當?shù)丶糸_，就可以展開成平面圖形.
將一個正方體的表面沿某些棱剪開，能展成哪些平面圖形？
把一個包裝盒剪開鋪平，看看它的展開圖由哪些平面圖形組成？再把展開的紙板復原為包裝盒，體會立體圖形與平面圖形的關系.
思考：1. 這些正方體展開圖可以分為幾種？ 2. 觀察上面的11種正方體的展開圖有沒有什么規律？ 哪幾號展開圖可以分為一類，為什么？
巧記正方體的展開圖口訣：正方體盒巧展開，六個面兒七刀裁，十一類圖記分明；一四一呈6種，二三一有3種，二二二與三三各1種；對面相隔不相連，識圖巧排“凹”和“田”.
1. 下列圖形中，不是正方體表面展開圖的是 （ ）
2. 如圖，這些圖形都是正方體的平面展開圖嗎？如果不能確定，折一折，試一試，你還能再畫出一些正方體的平面展開圖嗎？
3.“堅”在下，“就”在后，“勝”和“利”在哪里？
一個多面體的展開圖中，在同一直線上的相鄰的三個線框中，首尾兩個線框是立體圖形中相對的兩個面.
“勝”在上，“利”在前.
你還記得長方體和圓柱的側面展開圖嗎？下圖是一些立體圖形的展開圖，用它們能圍成什么樣的立體圖形？把它們畫在一張硬紙片上，剪下來，折疊、粘貼，看看得到的圖形和你想象的是否相同.
1. 下面圖形是一些多面體的表面展開圖，你能說出這些多面體的名字嗎？
2. 下列立體圖形的平面展開圖是什么?
1. 下圖所示的從正面、上面看到的圖形對應的是 （ ）
A B C D
2. 下圖是一塊帶有圓形空洞和方形空洞的小木板，則下列物體中既可以堵住圓形空洞，又可以堵住方形空洞的是 （ ）
3. 下圖是由一些相同的小正方體構成的幾何體的從正面、左面、上面看得到的三個平面圖形，這些相同的小正方體的個數是 （ ）
A．4個 B．5個 C．6個 D．7個
4. 下列的三幅平面圖是三棱柱的表面展開圖的有(多選) （ ）
5. 如圖是一個立方體紙盒的展開圖，使展開圖沿虛線折疊成正方體后相對面上的兩個數互為相反數，求：a= ；b= ；c= .
1．（2022?河北）①～④是由相同的小正方體粘在一起的幾何體，若組合其中的兩個，恰是由6個小正方體構成的長方體，則應選擇（ ）
A．①③ B．②③C．③④ D．①④
【解答】解：由題意知，組合后的幾何體是長方體且由6個小正方體構成，所以①④符合要求，故選：D．
2．（2022?自貢）如圖，將矩形紙片ABCD繞邊CD所在直線旋轉一周，得到的立體圖形是（ ）
【解答】解：根據“點動成線，線動成面，面動成體”，將矩形紙片ABCD繞邊CD所在直線旋轉一周，所得到的立體圖形是圓柱．故選：A．
A． B． C． D．
3.（2分）（2021?北京1/28）如圖是某幾何體的展開圖，該幾何體是（　?。? A．長方體B．圓柱C．圓錐D．三棱柱
【解答】解：∵圓柱的展開圖為兩個圓和一個長方形，∴展開圖可得此幾何體為圓柱．故選：B．【點評】此題主要考查了由展開圖得幾何體，關鍵是考查空間想象能力．
4.（3分）（2021?廣東6/25）下列圖形是正方體展開圖的個數為（ ） A．1個 B．2個 C．3個 D．4個
5.（3分）（2021?河北6/26）一個骰子相對兩面的點數之和為7，它的展開圖如圖，下列判斷正確的是（　?。? A．A代 B．B代 C．C代 D．B代
【分析】正方體的表面展開圖，相對的面之間一定相隔一個正方形，根據這一特點對各選項分析判斷后利用排除法求解．【解答】解：根據正方體的表面展開圖，相對的面之間一定相隔一個正方形，A與點數是1的對面，B與點數是2的對面，C與點數是4的對面，∵骰子相對兩面的點數之和為7，∴A代表的點數是6，B代表的點數是5，C代表的點數是4．故選：A．【點評】本題主要考查了正方體相對兩個面上的文字，注意正方體是空間圖形，從相對面入手，分析及解答問題．
這節課我們主要學習了從不同方向看立體圖形得到平面圖形及常見幾何體的展開圖，談一談自己有哪些學習成果.
P121：習題4.1：第4題.P122：習題4.1：第5、6、7題.P123：習題4.1：第12、13題.
