2021學年6 學生實驗一 長度的測量完美版ppt課件

這是一份2021學年6 學生實驗一 長度的測量完美版ppt課件，共51頁。PPT課件主要包含了游標卡尺，二讀數原理，3毫米，對準的刻度線第19條，游標卡尺的應用，五使用注意事項，有效數字，單元測試題p51，填空題，米每秒等內容，歡迎下載使用。

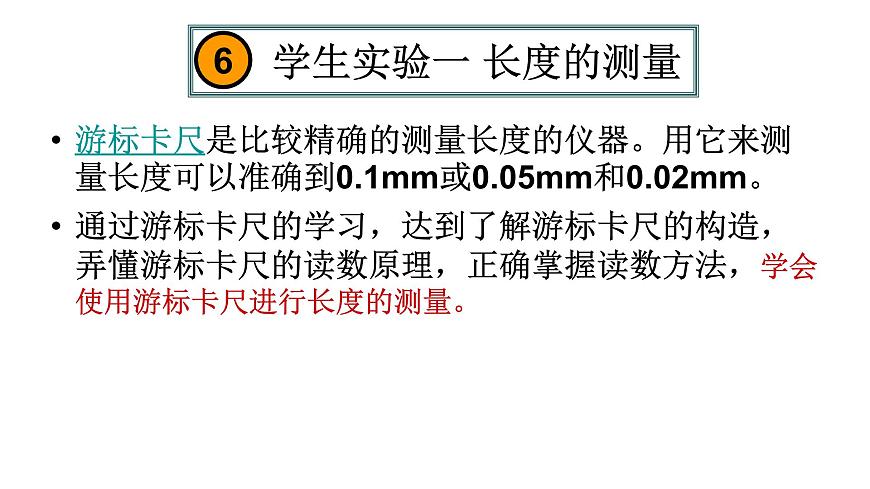

游標卡尺是比較精確的測量長度的儀器。用它來測量長度可以準確到0.1mm或0.05mm和0.02mm。通過游標卡尺的學習，達到了解游標卡尺的構造，弄懂游標卡尺的讀數原理，正確掌握讀數方法，學會使用游標卡尺進行長度的測量。
學生實驗一 長度的測量

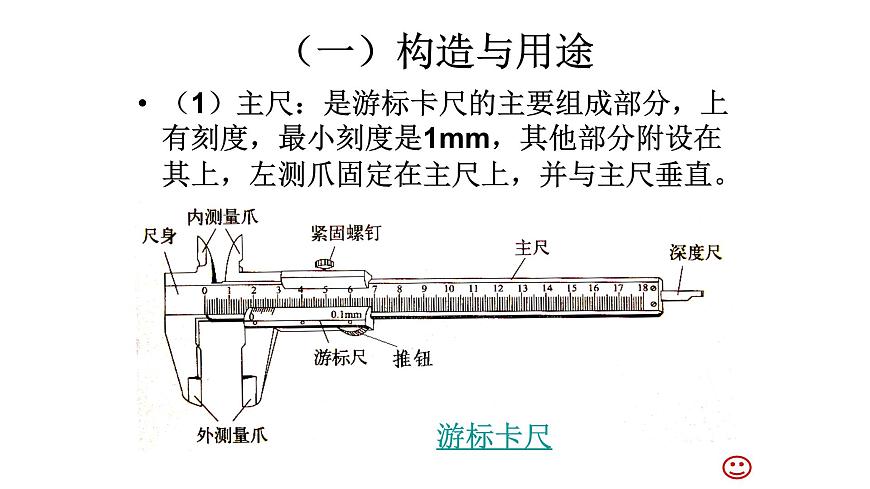

（1）主尺：是游標卡尺的主要組成部分，上有刻度，最小刻度是1mm，其他部分附設在其上，左測爪固定在主尺上，并與主尺垂直。

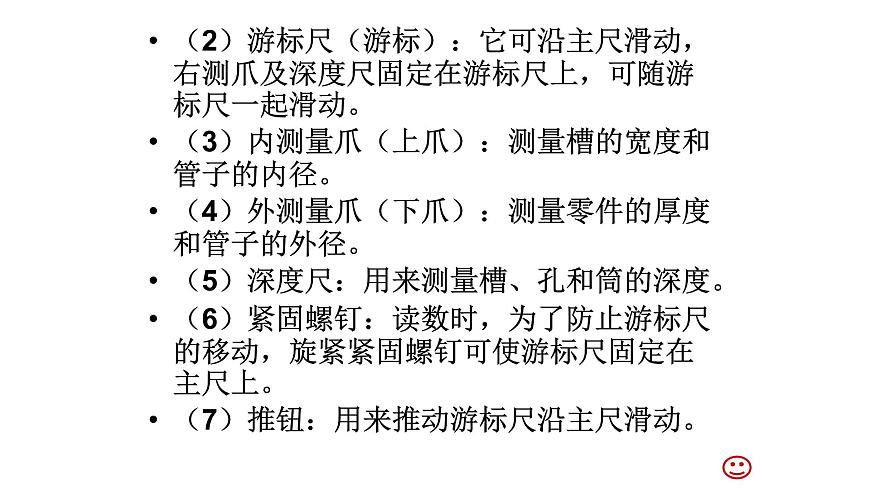

（2）游標尺（游標）：它可沿主尺滑動，右測爪及深度尺固定在游標尺上，可隨游標尺一起滑動。（3）內測量爪（上爪）：測量槽的寬度和管子的內徑。（4）外測量爪（下爪）：測量零件的厚度和管子的外徑。（5）深度尺：用來測量槽、孔和筒的深度。（6）緊固螺釘：讀數時，為了防止游標尺的移動，旋緊緊固螺釘可使游標尺固定在主尺上。（7）推鈕：用來推動游標尺沿主尺滑動。
游標尺與主尺的區別就是它能沿主尺滑動。游標尺常見的有三種規格，即10分度、20分度、50分度。它們是按準確度即游標尺最小分度與主尺最小分度的差值來確定。或者是1/Nmm,N—是游標尺上共有的等分?jǐn)?shù)。（1）10分度游標卡尺—可以準確到0.1mm主尺的最小分度是1mm，游標尺上有10個刻度，它們的總長度是9mm，每一分度值是0.9mm，那么這種游標卡尺的游標尺上的每一分度值比主尺的每一分度值要少0.1mm（1/10 mm）。

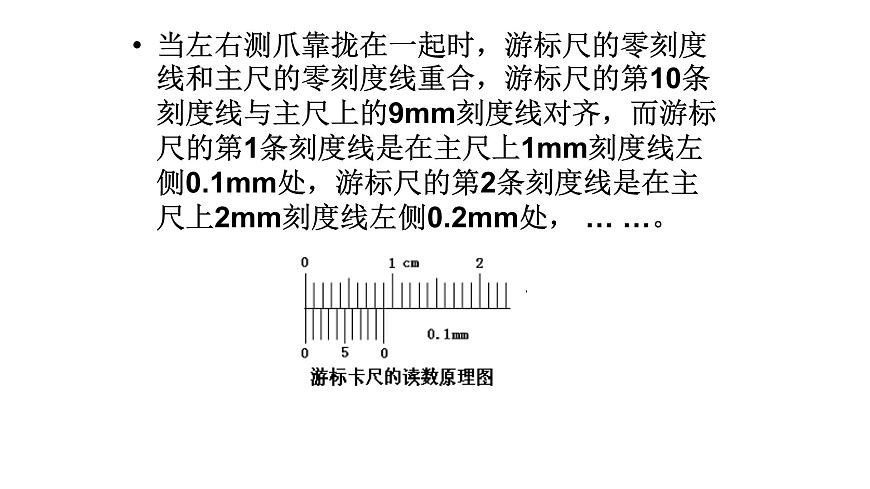

當左右測爪靠攏在一起時，游標尺的零刻度線和主尺的零刻度線重合，游標尺的第10條刻度線與主尺上的9mm刻度線對齊，而游標尺的第1條刻度線是在主尺上1mm刻度線左側0.1mm處，游標尺的第2條刻度線是在主尺上2mm刻度線左側0.2mm處， … …。

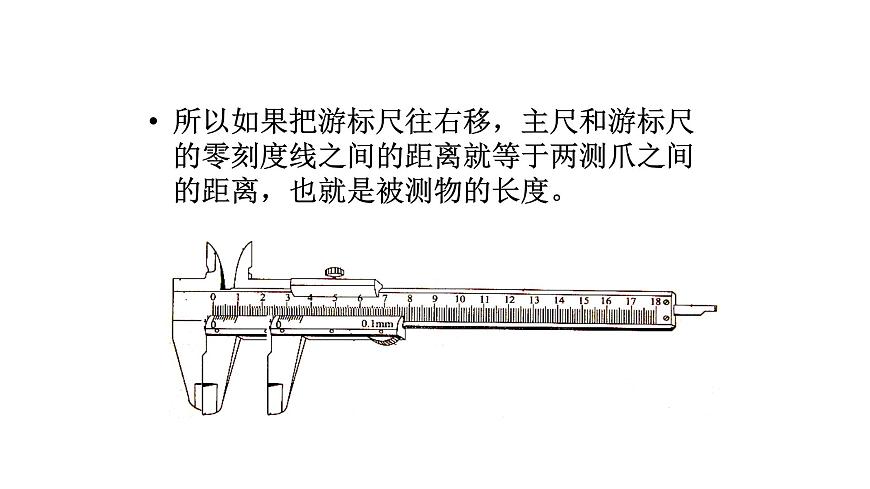

所以如果把游標尺往右移，主尺和游標尺的零刻度線之間的距離就等于兩測爪之間的距離，也就是被測物的長度。
在兩測爪之間不放任何物體時，游標卡尺的兩個測爪靠攏在一起，游標尺的零刻度線和主尺的零刻度線重合，在兩測爪之間放一張厚度為0.1mm的紙時，游標尺就向右移動0.1mm，這時游標尺的第1條刻度線與主尺的1mm刻度線重合，其余的刻度線都與主尺上的刻度線不重合。
在兩測爪之間放一張厚度為0.5mm的薄片時，游標尺就向右移動0.5mm，這時游標尺的第5條刻度線與主尺的5mm刻度線重合，其余的刻度線都與主尺上的刻度線不重合。
所以，被測物的厚度（長度）不超過1mm，游標卡尺的第幾條刻度線的與主尺某一刻度線重合，就表示被測物的厚度是零點幾毫米。即第0條、第1條、第2、第3條、第4條、第5條、第6條、第7條、第8條、第9條，它們對應的讀數分別就是：0.0、0.1、0.2、0.3、0.4、0.5、0.6、0.7、0.8、0.9、0.0mm。
在測量大于1mm的長度時，整的毫米數由主尺上讀出，十分之幾毫米從游標尺讀出。
這樣我們讀出的十分之幾毫米是直接測出的，而不是估讀的。因此用這種游標卡尺測長度可以準確到0.1mm。
（2）20分度游標卡尺—可以準確到0.05mm(1/20 mm)
20分度游標卡尺，其游標尺分為20個等分刻度，總長度為19mm，每一分度的長度為0.95mm，（19mm÷20=0.95mm）其主尺的最小分度仍為1mm，游標尺的每一分度比主尺的最小分度1mm，相差0.05mm。
在測量物體長度時，兩測爪之間的距離就是被測物的長度值。
使用時，整的毫米數由主尺上讀出，再看游標尺的第幾條刻度線與主尺的某一刻度線重合，毫米以下的長度就是0.05mm的幾倍。
如圖所示被測物的長度為10mm+0.05mm×19=10.95mm
（3）50分度游標卡尺—可以準確到0.02mm(1/50 mm)
50分度游標卡尺，其游標尺分為50個等分刻度，總長度為49mm，每一分度的長度為0.98mm，（49mm÷50=0.98mm）其主尺的最小分度仍為1mm，游標尺的每一分度比主尺的最小分度1mm，相差0.02mm。
使用時，整的毫米數由主尺上讀出，再看游標尺的第幾條刻度線與主尺的某一刻度線重合，毫米以下的長度就是0.02mm的幾倍。
如圖所示被測物的長度為13mm+0.02mm×12=13.24mm
由此可見，10分度、20分度、50分度的游標卡尺原理完全相同，只是讀數略有不同。
（3）游標卡尺的讀數方法
以刻度值0.02mm的精密游標卡尺為例，讀數方法，可分三步； 1)根據游標尺零線以左的主尺上的最近刻度讀出整毫米數； 2）根據游標尺零線以右與主尺上的刻度對準的刻線數乘上0.02讀出小數； 3）將上面整數和小數兩部分加起來，即為總尺寸。??????????????????????
0.02mm游標卡尺的讀數方法
如上圖所示，游標尺0線所對主尺前面的刻度64mm，游標尺0線后的第9條線與主尺的一條刻線對齊。游標尺0 線后的第9條線表示：?0.02x9= 0.18mm 所以被測工件的尺寸為：64+0.18=64.18mm
游標卡尺的準確度（K）×游標尺上與主尺某一條刻度線對齊的游標尺刻度的條（格）數（n）=讀出的小數部分。游標卡尺的準確度K：10分度、K=0.1mm、 20分度、K=0.05mm、 50分度、K=0.02mm。
（四）游標卡尺的使用方法
將量爪并攏，查看游標和主尺身的零刻度線是否對齊。如果對齊就可以進行測量：如沒有對齊則要記取零誤差：游標的零刻度線在尺身零刻度線右側的叫正零誤差，在尺身零刻度線左側的叫負零誤差（這種規定方法與數軸的規定一致，原點以右為正，原點以左為負）。測量值與真值之差異稱為誤差。
測量時，右手拿住尺身，大拇指移動游標，左手拿待測外徑（或內徑）的物體，使待測物位于外測量爪之間，當與量爪緊緊相貼時，即可讀數，如下圖所示：
游標卡尺作為一種常用量具，其可具體應用在以下這四個方面： 1）測量工件寬度 2）測量工件外徑 3）測量工件內徑 4）測量工件深度 具體的這四個方面的測量方法請看下圖：
游標卡尺是比較精密的量具,使用時應注意如下事項:1) 使用前,應先擦干凈兩卡腳測量面,合攏兩卡腳,檢查副尺0線與主尺0線是否對齊,若未對齊,應根據原始誤差修正測量讀數。 2) 測量工件時,卡腳測量面必須與工件的表面平行或垂直,不得歪斜。且用力不能過大,以免卡腳變形或磨損,影響測量精度。3) 讀數時,視線要垂直于尺面,否則測量值不準確。4) 測量?jī)?nèi)徑尺寸時,應輕輕擺動,以便找出最大值。5) 游標卡尺用完后,仔細擦凈,抹上防護油,平放在合內。以防生銹或彎曲。
怎樣用有效數字表示測量結果？
(1)使用游標卡尺時，無論題目中所要求的單位是什么；在讀數時“主尺讀數”一定要用“mm”做單位，最后的結果再換算成題目要求的單位．?????(2)游標卡尺讀數時不需要估讀，但一定要讀到有效位，例如準確度是0.1mm的游標卡尺，最終讀數—定讀到mm的十分位；準確度為0.02mm的游標卡尺，最終讀數一定讀到mm的百分位，且最末一位數是偶數．
??(1)定義：有效數字是帶有一位不可靠數字的近似數字叫有效數字，因?yàn)闇y(cè)量總有誤差，測得的數值只能是近似數字，如用帶毫米刻度的尺子量得某書本長184.2mm，最末一位數字“2”是估讀出來的，是不可靠數字，但仍有意義，一定要寫出來．?(2)有效數字位數的確定：①?gòu)淖笸覕?shù)，從第一個不為零的數字起，數到右邊最末一位估讀數字為止，包括末位為零的數字都是有效數字．如1.006m、21.60m均為四位有效數字．②有效數字的位數與小數點的位置無關，如21.65cm、0.2165m均為四位有效數字．③乘方不算有效數字，如3.6×103kg是兩位有效數字.5400m與5.4×103m所表示的有效數字位數是不同的，前者為四位有效數字，而后者為兩位有效數字；所表示的意義也不相同，前者末位的“0”是估讀的，后者“4”是估讀的；前者所用的測量工具的最小單位為10m，后者所用的測量工具的最小單位為1000m.
一種游標卡尺，主尺的最小分度是1 mm，游標尺上有10個小的等分刻度，其總長等于9 mm，這種游標卡尺可以準確到0.1 mm。通常用的游標卡尺，在游標尺上有20個小的等分刻度，其總長度為19 mm，每一分度與主尺的最小分度1mm相差0.05 mm.這種游標卡尺可以準確到0.05 mm。還有一種游標卡尺，游標尺上有50個小的等分刻度，其總長度為49 mm，每一分度與主尺的最小分度1 mm相差0.02 mm。你會使用這種游標卡尺測長度嗎？用它測長度可以準確到多少mm?答：會（使用方法相同）。種游標卡尺可以準確到0.02 mm。
一、選擇題1．下面關于位移和路程的說法中，正確的是( )。 A．位移和路程總是大小相等，區別是位移有方向，路程無方向 B．位移是描述直線運動的，路程是描述曲線運動的 C．位移是矢量，它取決于運動的始末位置；路程是標量，它取決于物體通過的路線D.位移和路程是一個概念的兩種說法
2．如果加速度很大，下面說法中正確的是( )。A．速度一定很大 B．速度的變化量一定很大C．速度的變化一定很快 D．速度的變化時間一定很短
3．關于慣性的大小，下列說法中正確的是( )。 A．質量相同的物體，它在月球上的慣性比在地球上小 B．質量相同的物體，速度大的物體慣性大 C．質量相同的物體，不論是否運動，也不論速度大小，它們的慣性大小是相同的 D．質量相同的物體，受力大時加速度大，所以說物體受力大時慣性小
4．下面關于運動和力的關系的說法中，正確的是( )。A．物體受到大小、方向都不變的恒力作用時，它的運動狀態不發生改變B．物體受到的合外力不為零時，它的運動狀態要發生變化C．物體不受外力或合外力為零時，它一定處于靜止?fàn)顟B(tài)D．物體運動的方向一定與它所受的合外力的方向相同
5．下面關于速度和加速度的說法中，正確的是( )。A．加速度的大小與速度無關B．速度的變化量大，加速度一定大C．速度變化越快，加速度越大D．速度為零，加速度一定為零
6.下列關于力的說法中正確的是( ) 。A．只有直接接觸的物體之間才有力的作用B．受力物體必定是施力物體C．只要有一個物體就能產生力的作用D．一個力不一定與兩個物體相聯系
7．關于彈力，下列說法中證確的是( )。A．相互接觸的物體之問必有彈力作用B．壓力和支持力總是與接觸面垂直C ．物體對桌面的壓力是桌面發生微小形變而產生的D．放在桌面上的物體對桌面的壓力就是物體的重力
8．下列說法中正確的是( )。A．相互擠壓的物體之間一定存在摩擦力B．滑動摩擦力的大小一定隨壓力的增大而增大C．摩擦力可以是動力，也可以是阻力D．只有靜止的物體才受到靜摩擦力
9．作用在同一物體上的兩個力，F(xiàn)1=5 N, F2=4 N，它們的合力不可能 是( )。 A．9 N B.5N C. 2N D.10 N
10．幾個共點力作用在同一物體上，使它處于平衡狀態。若撤去其中一個力，，則物體將( )。A.改變運動狀態，合力的方向與F相同B.改變運動狀態，合力的方向與F相反C.改變運動狀態，合力的方向無法確定 D.運動狀態不變
1．我們說“日落西山”，是取____做參考系的。
2．一個人從某一地點向東走80 m，返回頭又向西走50 m，他的位移的 大小是____ m，位移的方向是由___指向____，通過的路程是____ m。
3．自由落體在0.5 s，1.0 s，,2.0 s下落的距離分別是———— m， ————m， ————m。
4．在國際單位制中，位移的單位是___，時間的單位是___ ，質量的單位是____ ，速度的單位是_______ ，加速度的單位是___________，力的單位是_____。
5．滑動摩擦力總是阻礙物體之的________。
6．兩個相互接觸的物體之間要發生彈力，則兩物體必須________。
7．質量為20 kg的物體，其重力大小為_(kāi)_____，若將其放置在傾角為 30°的斜面上，它對斜面產生的壓力是________。
8.一個原來靜止的物體，質量是600 g，在0.2 N的力作用下，物體在1 s內發生的位移是 ____ m。
1．一輛大卡車緊急剎車后必須在22.5 m內停下來，如果汽車的加速度是-5m/S2，它行駛時的最大速度不得超過多少km/h？解：已知S=22.5m,a=-5m/s2,vt=0,它行駛的最大速度為v0 ，由勻變速直線運動速度公式vt=v0+at 得 v0=-at (1)由勻變速直線運動位移公式
將t=3s代入（1）式得：V0=-at=-（-5m/s2）×3s=15m/s
答：大卡車行駛的最大速度不得超過54km/h。
2．騎自行車的人沿著坡路下行，在第1s內通過1m，在第2s內通過3m，在第3s內通過5m，在第4s內通過7m。求最初2s內、最后2s內以及全部運動時間內的平均速度。
根據平均速度定義式有：
解：在最初2s內的位移s=1m+3m=4m，時間t=2s,
解：在最初2s內的位移s=5m+7m=12m，時間t=2s,
在全部運動時間內的位移
s=1m+3m+5m+7m=16m，時間t=1s+1s+1s+1s=4s,
答：在最初2s內、最后2s內和全部運動時間內的平均速度分別為2m/s,6m/s和4m/s.
3．一個物體從高處自由落下，經過2 s到達地面。求物體下落高度與落地時的速度各是多少？解：已知t=2s，v0=0 ，
vt=gt=9.8m/s2×2s=19.6m/s
答:物體下落高度是19.6m,落地時的速度是19.6m/s.
4．一架質量為4 000kg的殲敵機，平時在空中飛行時可能達到的最大加速度為10 m／S2。在戰斗中拋掉了質量為1 000 kg的副油箱。求拋掉副油箱后殲敵機可能達到的最大加速度是多少？ （設殲敵機的牽引力和受到的阻力不變）解：設殲敵機的合力為F,根據牛頓第二定律得：F=ma=4000kg×10m/s2 =40000N當拋掉副油箱后質量為m1=4000kg-1000kg=3000kg 根據牛頓第二定律得:
答：拋掉副油箱后殲敵機可能達到的最大加速度是13.3m/s2.
5．一輛載貨的汽車，總質量是4.0×103 kg，牽引力是4.8×103 N．從靜止開始運動，經過10 s前進了40 m。求汽車受到的阻力。解:已知m= 4.0×103 kg，牽引力F= 4.8×103 N ,t=10s,S=40m，v0=0,設汽車收到的阻力為f 根據勻變速直線運動位移公式
根據牛頓第二定律得：F-f=ma∴f=F-ma=4.8×103N—4.0×103kg×0.8m/s2=1.6×103N答：汽車受到的阻力是1.6×103N。
6．標出圖1-49中，物體A所受到的摩擦力的方向。
7.如圖1-50所示，水平拉線AB對豎直電線桿的拉力F1=300N，傾斜引線BC的拉力F2=500N，電線桿恰好不偏斜，求兩個力的合力F。
解：電桿恰好不偏斜，則兩根線的拉力的合力是豎直向下的，在直角三角形BHK中，由勾股定理得：
答：兩根拉線拉力的合力為40N。
