2022-2023年高考物理一輪復習 帶電粒子在交變電磁場中的運動課件

這是一份2022-2023年高考物理一輪復習 帶電粒子在交變電磁場中的運動課件，共13頁。PPT課件主要包含了方法技巧，考向探究，試一試等內容，歡迎下載使用。

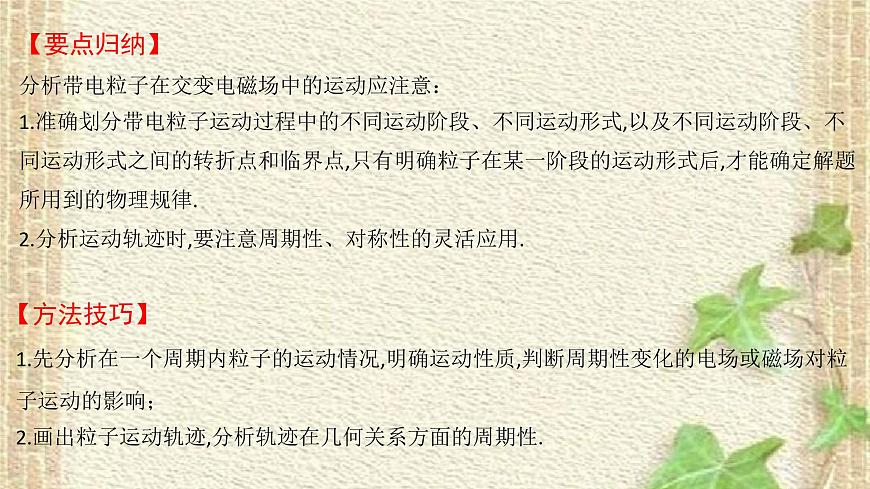

【要點歸納】分析帶電粒子在交變電磁場中的運動應注意：1.準確劃分帶電粒子運動過程中的不同運動階段、不同運動形式,以及不同運動階段、不同運動形式之間的轉折點和臨界點,只有明確粒子在某一階段的運動形式后,才能確定解題所用到的物理規律.2.分析運動軌跡時,要注意周期性、對稱性的靈活應用.
1.先分析在一個周期內粒子的運動情況,明確運動性質,判斷周期性變化的電場或磁場對粒子運動的影響；2.畫出粒子運動軌跡,分析軌跡在幾何關系方面的周期性.

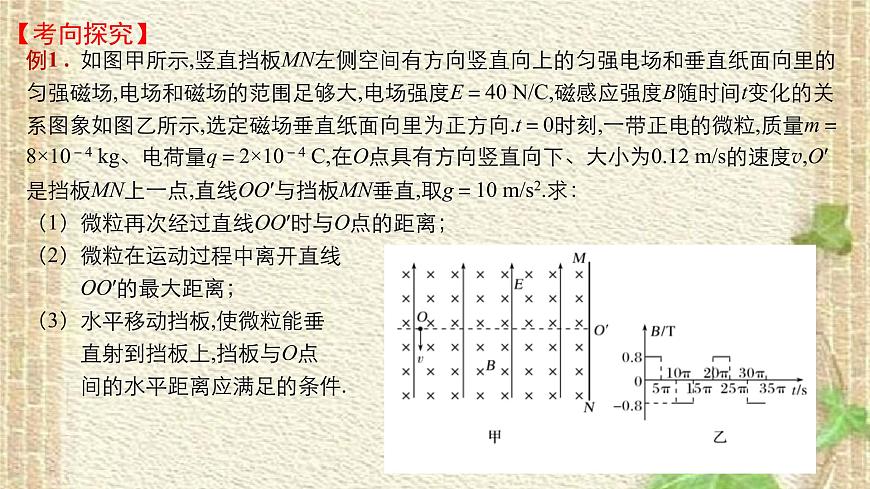

例1 . 如圖甲所示,豎直擋板MN左側空間有方向豎直向上的勻強電場和垂直紙面向里的勻強磁場,電場和磁場的范圍足夠大,電場強度E＝40 N/C,磁感應強度B隨時間t變化的關系圖象如圖乙所示,選定磁場垂直紙面向里為正方向.t＝0時刻,一帶正電的微粒,質量m＝8×10－4 kg、電荷量q＝2×10－4 C,在O點具有方向豎直向下、大小為0.12 m/s的速度v,O′是擋板MN上一點,直線OO′與擋板MN垂直,取g＝10 m/s2.求：（1）微粒再次經過直線OO′時與O點的距離；（2）微粒在運動過程中離開直線 OO′的最大距離；（3）水平移動擋板,使微粒能垂 直射到擋板上,擋板與O點 間的水平距離應滿足的條件.

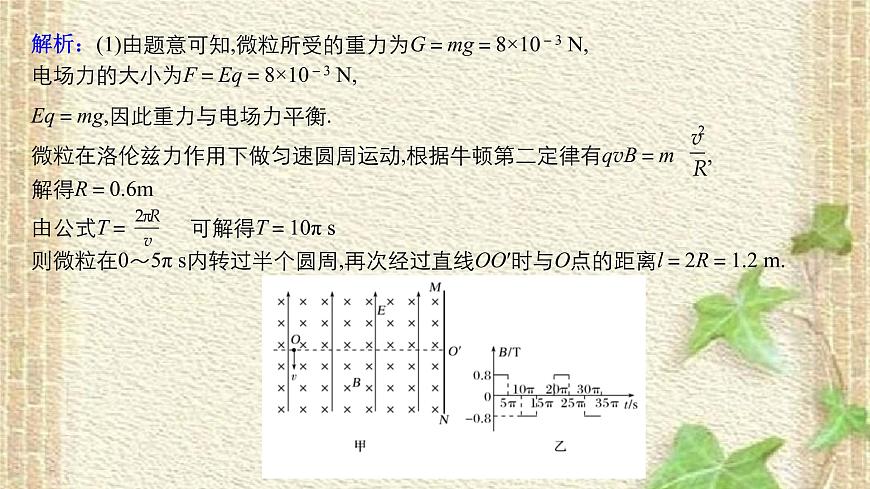

解析：(1)由題意可知,微粒所受的重力為G＝mg＝8×10－3 N,
電場力的大小為F＝Eq＝8×10－3 N,
Eq＝mg,因此重力與電場力平衡.
微粒在洛倫茲力作用下做勻速圓周運動,根據牛頓第二定律有qvB＝m ,解得R＝0.6m
由公式T＝ 可解得T＝10π s 則微粒在0～5π s內轉過半個圓周,再次經過直線OO′時與O點的距離l＝2R＝1.2 m.
解析：(2)微粒運動半個周期后向上勻速運動,運動的時間為t＝5π s,軌跡如圖所示.?
位移大小s＝vt,解得s＝1.88 m .
因此,微粒離開直線OO′的最大距離l′＝s＋R＝2.48 m.

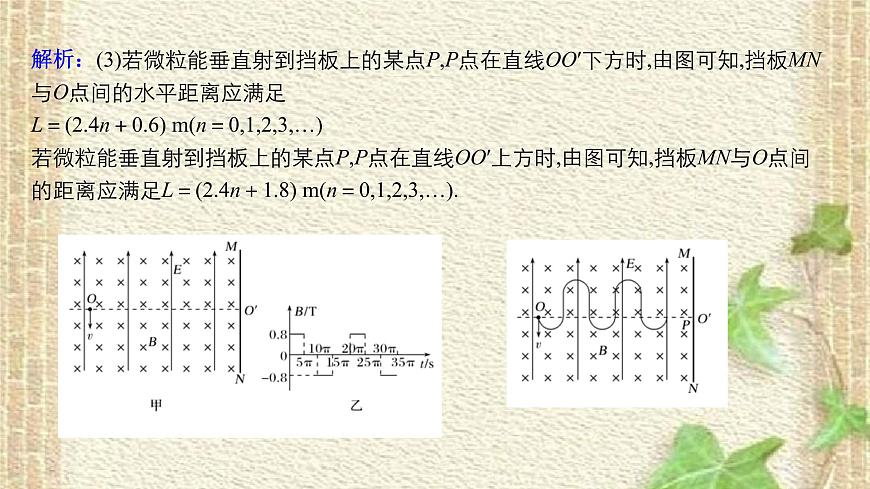

解析：(3)若微粒能垂直射到擋板上的某點P,P點在直線OO′下方時,由圖可知,擋板MN與O點間的水平距離應滿足L＝(2.4n＋0.6) m(n＝0,1,2,3,…)若微粒能垂直射到擋板上的某點P,P點在直線OO′上方時,由圖可知,擋板MN與O點間的距離應滿足L＝(2.4n＋1.8) m(n＝0,1,2,3,…).
例2. 如圖甲所示,有一磁感應強度大小為B、方向垂直紙面向外的勻強磁場,磁場邊界OP與水平方向夾角為θ＝45°,緊靠磁場邊界放置長為6d、間距為d的平行金屬板M、N,M板與磁場邊界的交點為P,磁場邊界上的O點與N板在同一水平面上.在兩板間存在如圖乙所示的交變電場(取豎直向下為正方向),其周期T＝ ,E0＝ .某時刻從O點豎直向上以初速度v0發射一個電荷量為＋q的粒子,結果粒子恰在圖乙中的t＝ 時刻從P點水平進入板間電場,最后從電場中的右邊界射出.不計粒子重力.求：（1）粒子的質量m；（2）粒子從O點進入磁場到射出電場運動 的總時間t；（3）粒子從電場中的射出點到M點的距離.
如圖甲所示,兩平行金屬板A、B長L＝8cm,兩極板間距d＝6cm,A、B兩極板間的電勢差UAB＝100 V．一比荷為 ＝1×106C/kg的帶正電粒子(不計重力)從O點沿電場中心線垂直電場線以初速度v0＝2×104 m/s飛入電場,粒子飛出平行板電場后經過界面MN、PS間的無電場區域,已知兩界面MN、PS間的距離為s＝8cm.帶電粒子從PS分界線上的C點進入PS右側的區域,當粒子到達C點開始計時,PS右側區域有磁感應強度按圖乙變化的勻強磁場(垂直紙面向里為正方向)．求：（1）PS分界線上的C點與中心 線OO′的距離y；（2）粒子進入磁場區域后第二 次經過中心線OO′時與PS 分界線的距離x.
