第2節　變壓器　電能的輸送-2023年高考物理二輪復習對點講解與練習（通用版）

這是一份第2節　變壓器　電能的輸送-2023年高考物理二輪復習對點講解與練習（通用版），文件包含第2節變壓器電能的輸送解析版docx、第2節變壓器電能的輸送原卷版docx等2份試卷配套教學資源，其中試卷共35頁， 歡迎下載使用。

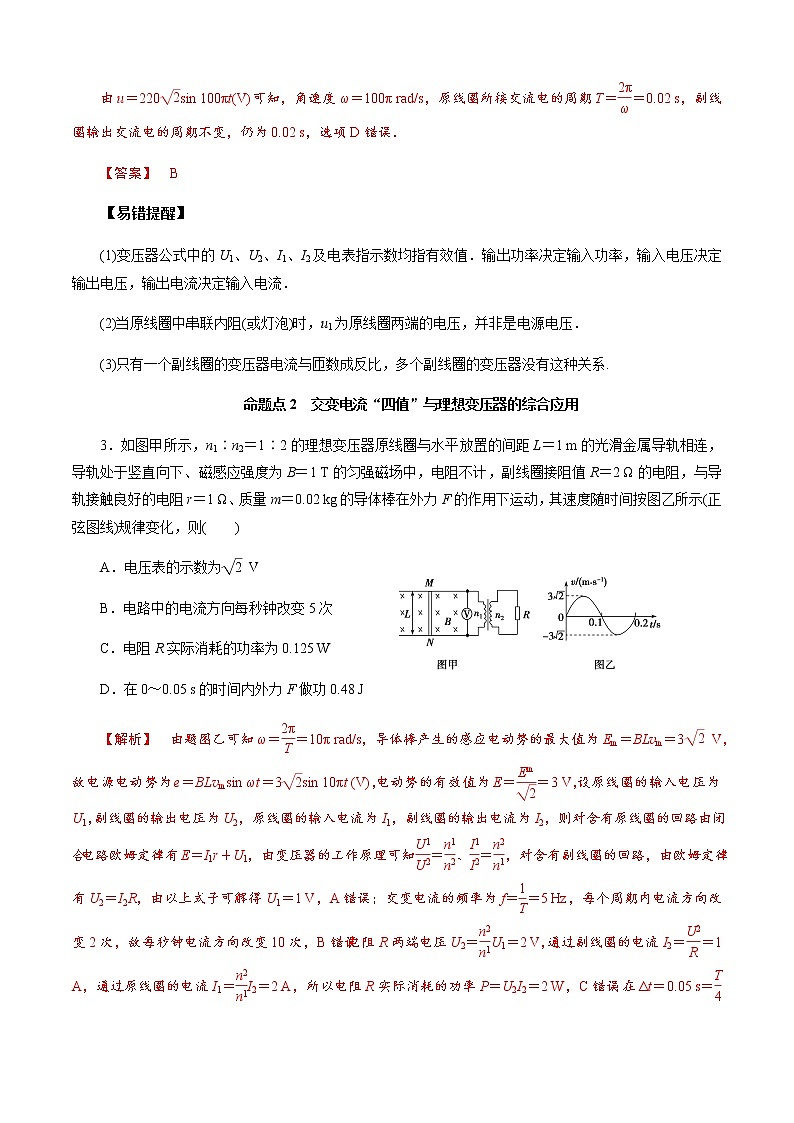

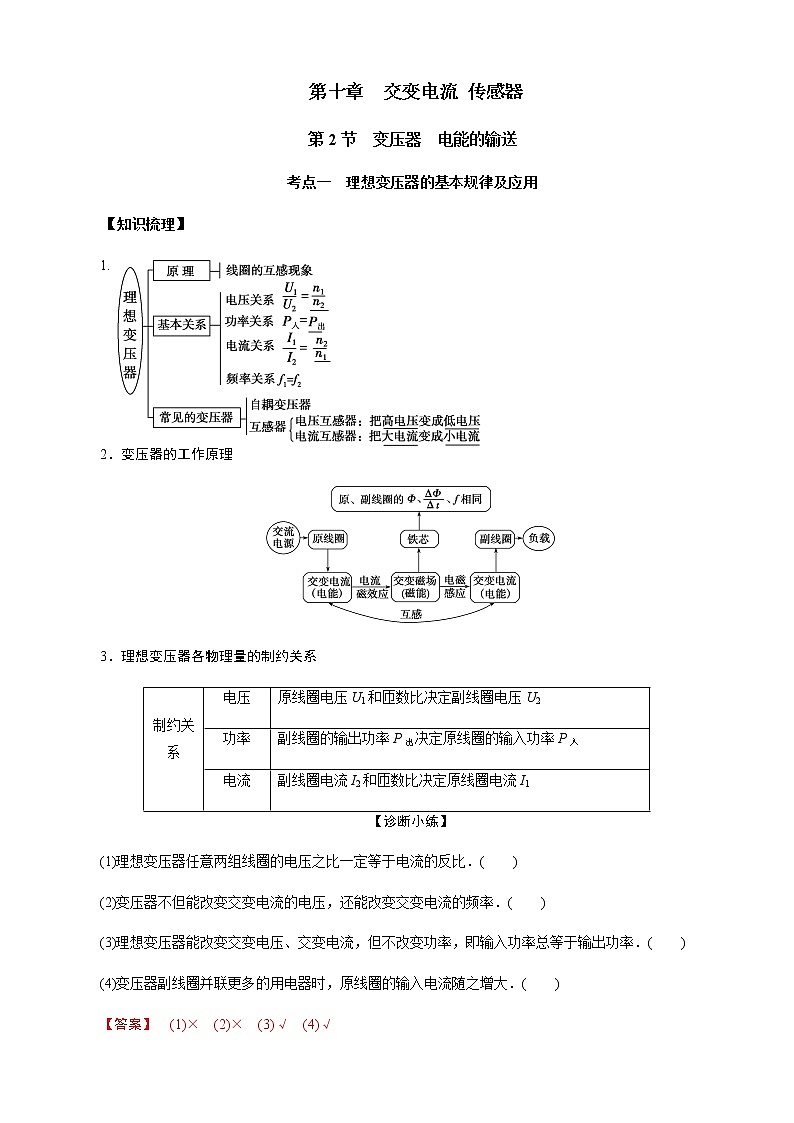

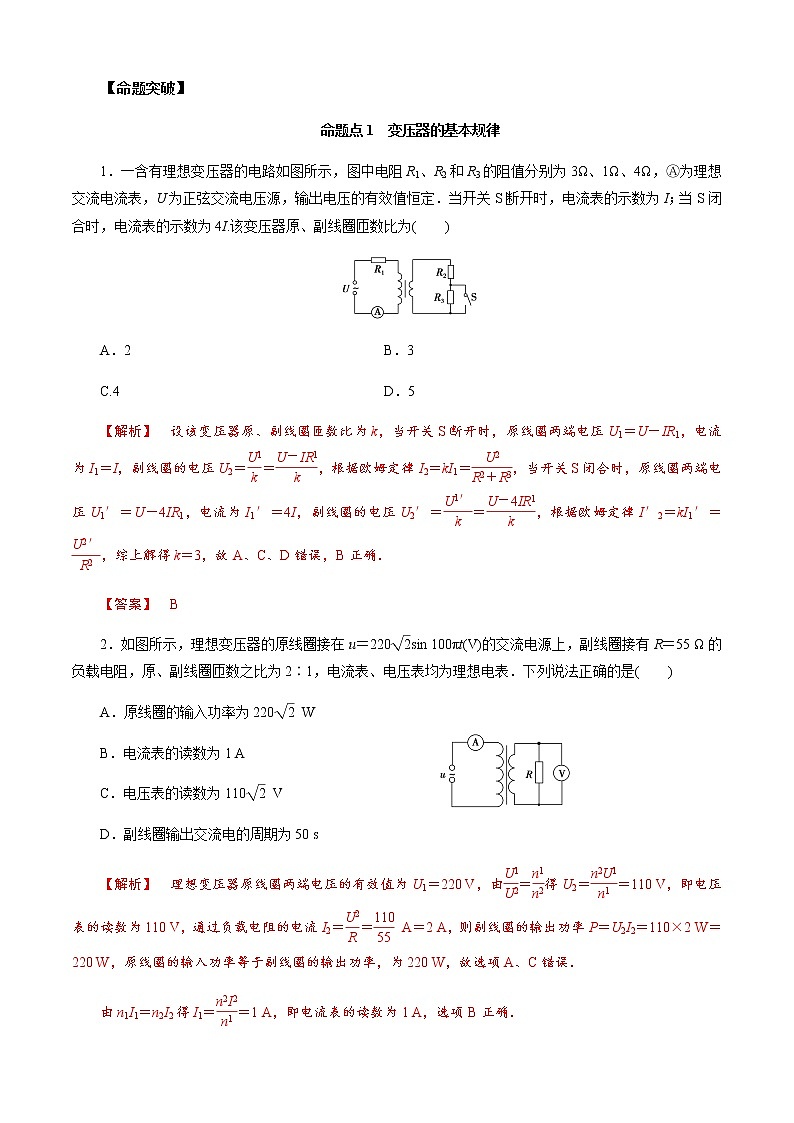

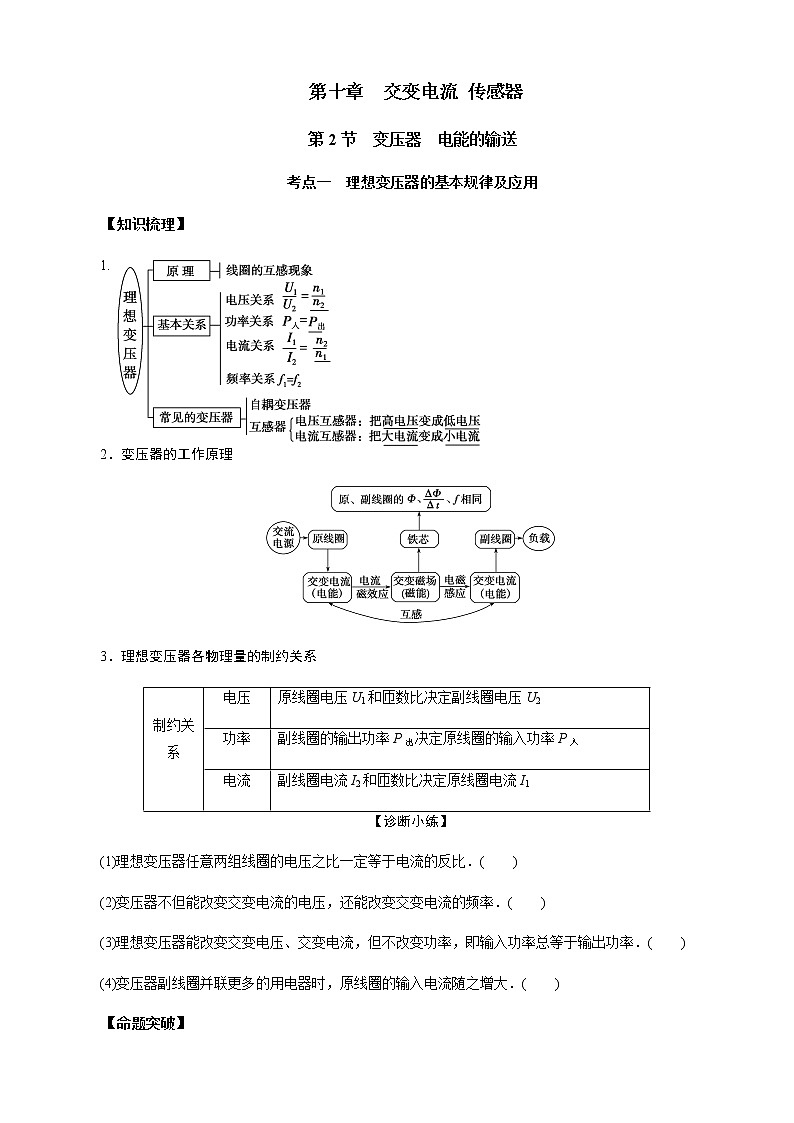

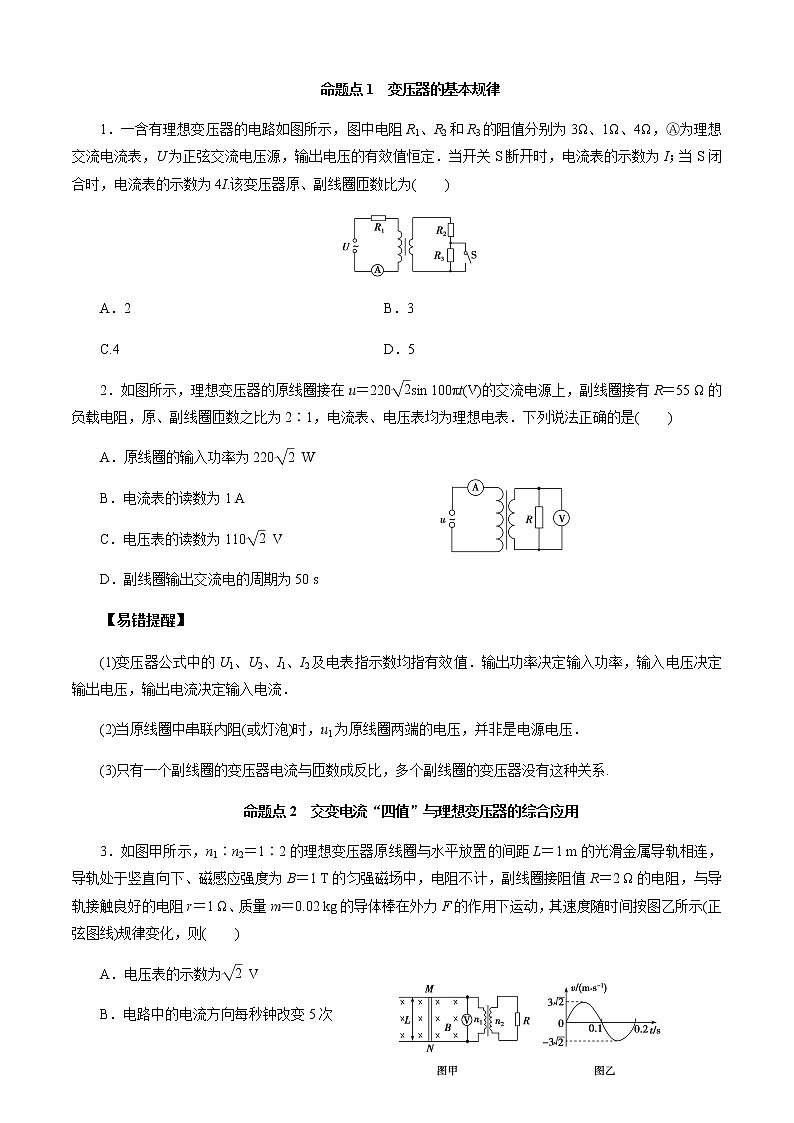

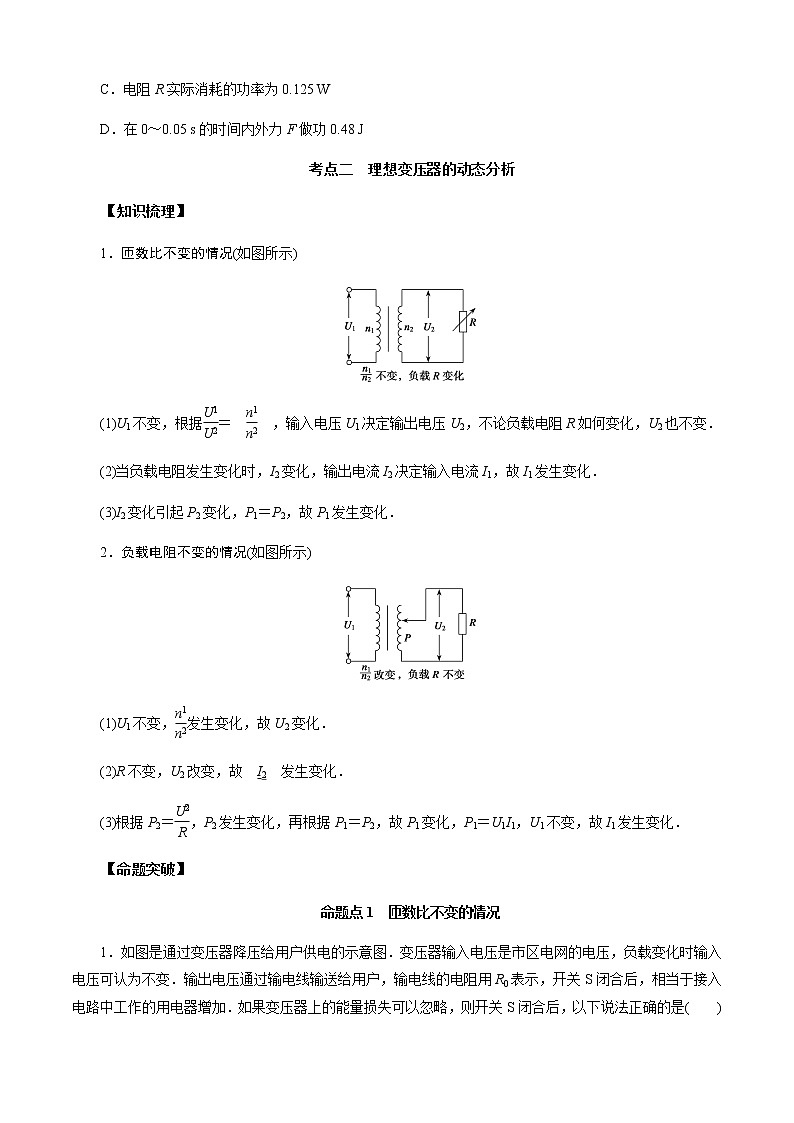

第十章  交變電流 傳感器第2節　變壓器　電能的輸送考點一　理想變壓器的基本規律及應用【知識梳理】1.    2．變壓器的工作原理3．理想變壓器各物理量的制約關系制約關系電壓原線圈電壓U1和匝數比決定副線圈電壓U2功率副線圈的輸出功率P出決定原線圈的輸入功率P入電流副線圈電流I2和匝數比決定原線圈電流I1【診斷小練】(1)理想變壓器任意兩組線圈的電壓之比一定等于電流的反比．(　　)(2)變壓器不但能改變交變電流的電壓，還能改變交變電流的頻率．(　　)(3)理想變壓器能改變交變電壓、交變電流，但不改變功率，即輸入功率總等于輸出功率．(　　)(4)變壓器副線圈并聯更多的用電器時，原線圈的輸入電流隨之增大．(　　)【命題突破】命題點1　變壓器的基本規律1．一含有理想變壓器的電路如圖所示，圖中電阻R1、R2和R3的阻值分別為3Ω、1Ω、4Ω，?為理想交流電流表，U為正弦交流電壓源，輸出電壓的有效值恒定．當開關S斷開時，電流表的示數為I；當S閉合時，電流表的示數為4I.該變壓器原、副線圈匝數比為(　　)A．2  B．3 C.4  D．52．如圖所示，理想變壓器的原線圈接在u＝220sin 100πt(V)的交流電源上，副線圈接有R＝55 Ω的負載電阻，原、副線圈匝數之比為2∶1，電流表、電壓表均為理想電表．下列說法正確的是(　　)A．原線圈的輸入功率為220 WB．電流表的讀數為1 AC．電壓表的讀數為110 VD．副線圈輸出交流電的周期為50 s【易錯提醒】(1)變壓器公式中的U1、U2、I1、I2及電表指示數均指有效值．輸出功率決定輸入功率，輸入電壓決定輸出電壓，輸出電流決定輸入電流．(2)當原線圈中串聯內阻(或燈泡)時，u1為原線圈兩端的電壓，并非是電源電壓．(3)只有一個副線圈的變壓器電流與匝數成反比，多個副線圈的變壓器沒有這種關系. 命題點2　交變電流“四值”與理想變壓器的綜合應用3．如圖甲所示，n1∶n2＝1∶2的理想變壓器原線圈與水平放置的間距L＝1 m的光滑金屬導軌相連，導軌處于豎直向下、磁感應強度為B＝1 T的勻強磁場中，電阻不計，副線圈接阻值R＝2 Ω的電阻，與導軌接觸良好的電阻r＝1 Ω、質量m＝0.02 kg的導體棒在外力F的作用下運動，其速度隨時間按圖乙所示(正弦圖線)規律變化，則(　　)A．電壓表的示數為 VB．電路中的電流方向每秒鐘改變5次C．電阻R實際消耗的功率為0.125 WD．在0～0.05 s的時間內外力F做功0.48 J考點二　理想變壓器的動態分析【知識梳理】1．匝數比不變的情況(如圖所示) (1)U1不變，根據＝　　，輸入電壓U1決定輸出電壓U2，不論負載電阻R如何變化，U2也不變．(2)當負載電阻發生變化時，I2變化，輸出電流I2決定輸入電流I1，故I1發生變化．(3)I2變化引起P2變化，P1＝P2，故P1發生變化．2．負載電阻不變的情況(如圖所示)(1)U1不變，發生變化，故U2變化．(2)R不變，U2改變，故　I2　發生變化．(3)根據P2＝，P2發生變化，再根據P1＝P2，故P1變化，P1＝U1I1，U1不變，故I1發生變化．【命題突破】命題點1　匝數比不變的情況1．如圖是通過變壓器降壓給用戶供電的示意圖．變壓器輸入電壓是市區電網的電壓，負載變化時輸入電壓可認為不變．輸出電壓通過輸電線輸送給用戶，輸電線的電阻用R0表示，開關S閉合后，相當于接入電路中工作的用電器增加．如果變壓器上的能量損失可以忽略，則開關S閉合后，以下說法正確的是(　　)A．電表V1示數不變，V2示數減小B．電表A1、A2示數均增大C．變壓器的輸入功率減小D．電阻R1兩端的電壓減小2.如圖，一理想變壓器原、副線圈的匝數分別為n1、n2.原線圈通過一理想電流表接正弦交流電源，一個二極管和阻值為R的負載電阻串聯后接到副線圈的兩端．假設該二極管的正向電阻為零，反向電阻為無窮大．用交流電壓表測得a、b端和c、d端的電壓分別為Uab和Ucd ，則(　　) A．Uab∶Ucd＝n1∶n2B．增大負載電阻的阻值R，電流表的讀數變小C．負載電阻的阻值越小，cd間的電壓Ucd越大D．將二極管短路，電流表的讀數加倍 命題點2　負載電阻不變的情況3．如圖所示，接在家庭電路上的理想降壓變壓器給小燈泡L供電，如果將原、副線圈減少相同匝數，其他條件不變，則(　　) A．小燈泡變亮B．小燈泡變暗C．原、副線圈兩端電壓的比值不變D．通過原、副線圈電流的比值不變命題點3　匝數比或負載電阻變化的情況4.如圖所示，理想變壓器的原線圈連接一只理想交流電流表，副線圈匝數可以通過滑動觸頭Q來調節，在副線圈兩端連接了定值電阻R0和滑動變阻器R，P為滑動變阻器的滑動觸頭，在原線圈上加一正弦交變電流，則(　　) A．保持Q的位置不動，將P向上滑動時，電流表的讀數變大B．保持Q的位置不動，將P向上滑動時，電流表的讀數變小C．保持P的位置不變，將Q向上滑動時，電流表的讀數變大D．保持P的位置不變，將Q向上滑動時，電流表的讀數變小【歸納總結】動態電路問題的解題思路考點三　遠距離輸電問題【知識梳理】1．熟知一個流程遠距離輸電的流程圖2．理清三個回路回路1：發電機回路．該電路中，通過線圈1的電流I1等于發電機中的電流I機；線圈1兩端的電壓U1等于發電機的路端電壓U機；線圈1輸入的電功率P1等于發電機輸出的電功率P機．回路2：輸送電路．I2＝I3＝IR，U2＝U3＋UR，P2＝PR＋P3　.回路3：輸出電路．I4＝I用，U4＝U用，P4＝P用．3．抓住兩個關系(1)理想升壓變壓器聯系著回路1和回路2，兩回路中重要的關系式有＝，I1n1＝I2n2，P1＝P2　.(2)理想降壓變壓器聯系著回路2和回路3，兩回路中重要的關系式有　＝，I3n3＝I4n4，P3＝P4.4．掌握兩種損耗(1)電壓損耗：輸電線上的電阻導致的電壓損耗，UR＝U2－U3＝IRR.(2)功率損耗：輸電線上電阻發熱導致的功率損耗，PR＝P2－P3＝IR.輸電線上的能量損耗是熱損耗，計算功率損耗時用公式PR＝IR或PR＝.【命題突破】命題點　遠距離輸電問題1．如圖所示，甲是遠距離輸電線路的示意圖，乙是發電機輸出電壓隨時間變化的圖象，則(　　)A．用戶用電器上交流電的頻率是100 HzB．發電機輸出交流電的電壓有效值是500 VC．輸電線的電流只由降壓變壓器原副線圈的匝數比決定D．當用戶用電器的總電阻增大時，輸電線上損失的功率減小【方法總結】解決遠距離高壓輸電問題的方法(1)先畫出遠距離輸電的示意圖，并在圖中標出已知量和待求量；(2)抓住輸電的兩端——電源和用電器；分析一條線——輸電線；研究?jī)纱坞妷鹤儞Q——升壓和降壓；(3)以變壓器為界將整個輸電線路劃分為幾個獨立回路，各回路分別分析，注意原、副線圈的電壓、電流與匝數的關系及輸入功率等于輸出功率的關系. 考點四　三種特殊的變壓器模型模型一　自耦變壓器高中物理中研究的變壓器本身就是一種忽略了能量損失的理想模型，自耦變壓器(又稱調壓器)，它只有一個線圈，其中一部分作為另一個線圈，當交流電源接不同的端點時，它可以升壓也可以降壓，變壓器的基本關系對自耦變壓器均適用(如下圖A、B所示)．1.自耦變壓器鐵芯上只繞有一個線圈，原、副線圈都只取該線圈的某部分．一升壓式自耦調壓變壓器的電路如圖所示，其副線圈匝數可調．已知變壓器線圈總匝數為1 900匝；原線圈為1 100匝，接在有效值為220 V的交流電源上．當變壓器輸出電壓調至最大時，負載R上的功率為2.0 kW.設此時原線圈中電流有效值為I1，負載兩端電壓的有效值為U2，且變壓器是理想的，則U2和I1分別約為(　　)A．380 V和5.3 A  B．380 V和9.1 AC．240 V和5.3 A  D．240 V和9.1 A模型二　互感器分為電壓互感器和電流互感器，比較如下： 比較項目 　　類型電壓互感器電流互感器原理圖原線圈的連接并聯在高壓電路中串聯在待測交流電路中副線圈的連接連接電壓表連接電流表互感器的作用將高電壓變?yōu)榈碗妷?/span>將大電流變成小電流利用的公式＝I1n1＝I2n22. 電流互感器和電壓互感器如圖所示．其中n1、n2、n3、n4分別為四組線圈的匝數，a、b為兩只交流電表，則(　　)A．A為電流互感器，且n1<n2，a是電流表B．A為電壓互感器，且n1＞n2，a是電壓表C．B為電流互感器，且n3<n4，b是電流表D．B為電壓互感器，且n3＞n4，b是電壓表模型三　雙副線圈變壓器計算具有兩個(或兩個以上)副線圈的變壓器問題時，應注意三個關系：(1)電壓關系：＝＝＝……(2)電流關系：n1I1＝n2I2＋n3I3＋……(3)功率關系：P1＝P2＋P3＋……3.　如圖所示，理想變壓器有兩個副線圈，L1、L2是兩盞規格為“8 V，10 W”的燈泡，L3、L4是兩盞規格為“6 V,12 W”的燈泡，當變壓器的輸入電壓為U1＝220 V時，四盞燈泡恰好都能正常發光，如果原線圈的匝數n1＝1 100匝，求：(1)副線圈n2、n3的匝數；(2)電流表的讀數．   【考能提升·對點演練】1．如圖所示，半徑為L＝1 m的金屬圓環，其半徑Oa是銅棒，兩者電阻均不計且接觸良好．今讓Oa以圓心O為軸，以角速度ω＝10 rad/s勻速轉動，圓環處于垂直于環面，磁感應強度為B＝2 T的勻強磁場中．從圓心O引出導線，從圓環上接出導線，并接到匝數比為n1∶n2＝1∶4的理想變壓器原線圈兩端．則接在副線圈兩端的理想電壓表的示數為(　　)A．40 V  B．20 V C.80 V  D．0 V2．如圖為一種變壓器的實物圖，根據其銘牌上所提供的信息，以下判斷正確的是(　　)A．這是一個升壓變壓器B．原線圈的匝數比副線圈的匝數多C．當原線圈輸入交流電壓220 V時，副線圈輸出直流電壓12 VD．當原線圈輸入交流電壓220 V、副線圈接負載時，副線圈中電流比原線圈中電流小3．一理想變壓器的原、副線圈的匝數比為3∶1，在原、副線圈的回路中分別接有阻值相同的電阻，原線圈一側接在電壓為220 V的正弦交流電源上，如圖所示．設副線圈回路中電阻兩端的電壓為U，原、副線圈回路中電阻消耗的功率的比值為k，則(　　)A．U＝66 V，k＝  B．U＝22 V，k＝C．U＝66 V，k＝  D．U＝22 V，k＝4．如圖，理想變壓器原線圈輸入電壓u＝Umsin ωt，副線圈電路中R0為定值電阻，R是滑動變阻器．V1和V2是理想交流電壓表，示數分別用U1和U2表示；A1和A2是理想交流電流表，示數分別用I1和I2表示．下列說法正確的是(　　) A．I1和I2表示電流的瞬時值B．U1和U2表示電壓的最大值C．滑片P向下滑動過程中，U2不變、I1變大D．滑片P向下滑動過程中，U2變小、I1變小5．如圖所示為遠距離交流輸電的簡化電路圖．發電廠的輸出電壓是U，用等效總電阻是r的兩條輸電線輸電，輸電線路中的電流是I1，其末端間的電壓為U1.在輸電線與用戶間連有一理想變壓器，流入用戶端的電流為I2.則(　　)A．用戶端的電壓為B．輸電線上的電壓降為UC．理想變壓器的輸入功率為IrD．輸電線路上損失的電功率為I1U6．如圖甲所示的電路中，S為單刀雙擲開關，電表為理想電表，Rt為熱敏電阻(阻值隨溫度的升高而減小)，理想變壓器原線圈接圖乙所示的正弦交流電．則(　　)A．變壓器原線圈中交流電壓u的表達式u＝110sin 100πt(V)B．S接在a端，Rt溫度升高時，變壓器的輸入功率變小C．S接在a端，Rt溫度升高時，電壓表和電流表的示數均變大D．S由a切換到b，Rt消耗的功率變大7．如圖所示，一個理想變壓器的原線圈的匝數為50匝，副線圈的匝數為100匝，原線圈兩端接在光滑的水平平行導軌上，導軌的間距為0.4 m，導軌上垂直于導軌放置一長度略大于導軌間距的導體棒，導軌與導體棒的電阻忽略不計，副線圈回路中電阻R1＝5 Ω，R2＝15 Ω，圖中交流電壓表為理想電壓表，導軌所在空間有垂直于導軌平面，磁感應強度大小為1 T的勻強磁場，導體棒在水平外力的作用下運動，其速度隨時間變化的關系式為v＝5sin 10πt(m/s)，則下列說法中正確的是(　　)A．R1消耗的功率為0.2 WB．電壓表的示數為5 VC．水平外力為恒力D．變壓器鐵芯中磁通量變化率的最大值為0.04 Wb/s8．如圖所示，理想變壓器原副線圈的匝數比n1∶n2＝3∶1，在原副線圈中電路分別接有阻值相同的電阻R1，R2.交變電壓的大小為U，則下列說法正確的是(　　) A．電阻R1，R2兩端的電壓之比為3∶1B．電阻R1，R2上消耗的電功率之比為1∶1C．電阻R1，R2兩端的電壓均為D．電阻R1，R2上消耗的電功率之比為1∶99．心電圖儀是將心肌收縮產生的脈動轉化為電壓脈沖的儀器，其部分電路可簡化為大電阻R1與交流電源串聯，該電源輸出的電壓恒為U0，如圖所示．心電圖儀與一個理想變壓器的初級線圈相連，一個揚聲器(可等效為一個定值電阻R2)與該變壓器的次級線圈相連．若R2從變壓器得到的功率此時最大，下列說法錯誤的是(　　)A．大電阻R1兩端電壓為B．理想變壓器初級線圈與次級線圈的匝數比值為C．交流電源的輸出功率為D．通過揚聲器的電流為10．圖為模擬遠距離交流輸電的電路，升壓變壓器T1的原、副線圈匝數比n1∶n2＝1∶k，降壓變壓器T2的原、副線圈匝數比n3∶n4＝k∶1，模擬輸電導線的電阻r＝3 Ω，T2副線圈所接的負載是規格為“15 V,45 W”的燈泡L.當T1的輸入電壓有效值為16 V時L正常發光，兩個變壓器可視為理想變壓器，則k的值為(　　)A.  B．3 C.4  D．911．如圖，理想變壓器原、副線圈分別接有額定電壓相同的燈泡a和b.當輸入電壓U為燈泡額定電壓的10倍時，兩燈泡均能正常發光．下列說法正確的是(　　 )A．原、副線圈匝數比為9∶1B．原、副線圈匝數比為1∶9C．此時a和b的電功率之比為9∶1D．此時a和b的電功率之比為1∶912.如圖，一理想變壓器的原線圈接在電壓為220 V的正弦交流電源上，兩副線圈匝數分別為n2＝16、n3＝144，通過理想二極管(具有單向?qū)щ娦?/span>)、單刀雙擲開關與一只“36 V,18 W”的燈泡相連(燈泡電阻不變)，當開關接1時，燈泡正常發光，則下列說法中正確的是(　　) A．原線圈的匝數為880B．當開關接2時，燈泡兩端電壓的有效值為20 VC．當開關接2時，原線圈的輸入功率約為18 WD．當開關接2時，原線圈的輸入功率約為11 W13．如圖所示，矩形線圈abcd與理想變壓器原線圈組成閉合電路．線圈在有界勻強磁場中繞垂直于磁場的bc邊勻速轉動，磁場只分布在bc邊的左側，磁感應強度大小為B，線圈面積為S，轉動角速度為ω，匝數為N，線圈電阻不計．下列說法正確的是(　　)A．將原線圈抽頭P向上滑動時，燈泡變暗B．電容器的電容C變大時，燈泡變暗C．圖示位置時，矩形線圈中瞬時感應電動勢最大D．若線圈abcd轉動的角速度變?yōu)?/span>2ω，則變壓器原線圈電壓的有效值為NBSω14．如圖甲所示的遠距離輸電示意圖中，變壓器均為理想變壓器．升壓變壓器原、副線圈匝數比為1∶100，其輸入電壓如圖乙所示，遠距離輸電線的總電阻為100 Ω.降壓變壓器右側部分為一火警報警系統原理圖，其中R1為一定值電阻，R2為用半導體熱敏材料制成的傳感器，當溫度升高時其阻值變?。妷罕?/span>V顯示加在報警器上的電壓(報警器未畫出)．未出現火情時，升壓變壓器的輸入功率為750 kW.下列說法正確的是(　　)A．降壓變壓器副線圈輸出的交變電流頻率為50 HzB．輸電線中的電流為60 AC．輸電線路損耗功率為90 kWD．當傳感器R2所在處出現火情時，電壓表V的示數變大15．電子滅蟲器由兩種主要部件組成：誘蟲的黑光燈和殺蟲的電網．黑光燈發出的紫外線能夠引誘害蟲飛近黑光燈，然后再利用黑光燈周圍的交流高壓電網將其“擊斃”．如圖所示是電網的工作電路示意圖，理想變壓器將有效值為220 V的交變電壓變壓，輸送到電網，電網相鄰兩平行板電極間距為0.5 cm，空氣在常溫下被擊穿的臨界電場強度為6 220 V/cm.為防止兩極間空氣擊穿而造成短路，理想變壓器的原、副線圈的匝數應滿足一定條件，則下列說法正確的是(　　) A．變壓器的原、副線圈的匝數比：＞10B．變壓器的副、原線圈的匝數比：<10C．此變壓器為降壓變壓器D．此變壓器為升壓變壓器16．一臺發電機最大輸出功率為4 000 kW，電壓為4 000 V，經變壓器T1升壓后向遠方輸電．輸電線路總電阻為R＝1 kΩ.到目的地經變壓器T2降壓，負載為多個正常發光的燈泡(220 V,60 W)．若在輸電線路上消耗的功率為發電機輸出功率的10%，變壓器T1和T2的損耗可忽略，發電機處于滿負荷工作狀態，則(　　)A．T1原、副線圈電流分別為103 A和20 AB．T2原、副線圈電壓分別為1.8×105 V和220 VC．T1和T2的變壓比分別為1∶50和40∶1D．有6×104盞燈泡(220 V、60 W)正常發光17．1897年，舉世聞名的“尼亞加拉”水電站在美麗的尼亞加拉瀑布(如右圖)建成，現已使用100多年．當時世界各地都在使用著費用高昂的直流電(因?yàn)槭褂弥绷麟姇r(shí)必須每隔一公里建設一套發電機組)．而尼亞加拉水電站采用了特斯拉發明的交流電供、輸電技術，用高壓電實現了遠距離供電．若其中某一發電機組設計為：發電機最大輸出功率為P＝100 kW，輸出電壓為U1＝250 V，用戶需要的電壓為U2＝220 V，輸電線電阻為R＝10 Ω，若輸電線中因生熱而損失的功率為輸送功率的4%.(1)畫出此輸電線路的示意圖；(2)求在輸電線路中設置的升壓變壓器的原、副線圈的匝數比；(3)求降壓變壓器的最大輸出電流I2.(保留整數)     18．如圖所示的理想變壓器原線圈Ⅰ接到220 V的交流電源上，副線圈有兩個，副線圈Ⅱ的匝數n2＝30匝，與一個標有“12 V,12 W”的燈泡L組成閉合電路，且燈L正常發光，副線圈Ⅲ的輸出電壓U3＝110 V，與電阻R組成閉合回路，通過電阻R的電流強度為0.4 A，則副線圈Ⅲ的匝數n3是多少？原線圈Ⅰ中的電流強度I1是多大？
