粵教版 (2019)必修 第三冊第一節 電容器與電容學案

這是一份粵教版 (2019)必修 第三冊第一節 電容器與電容學案，共10頁。

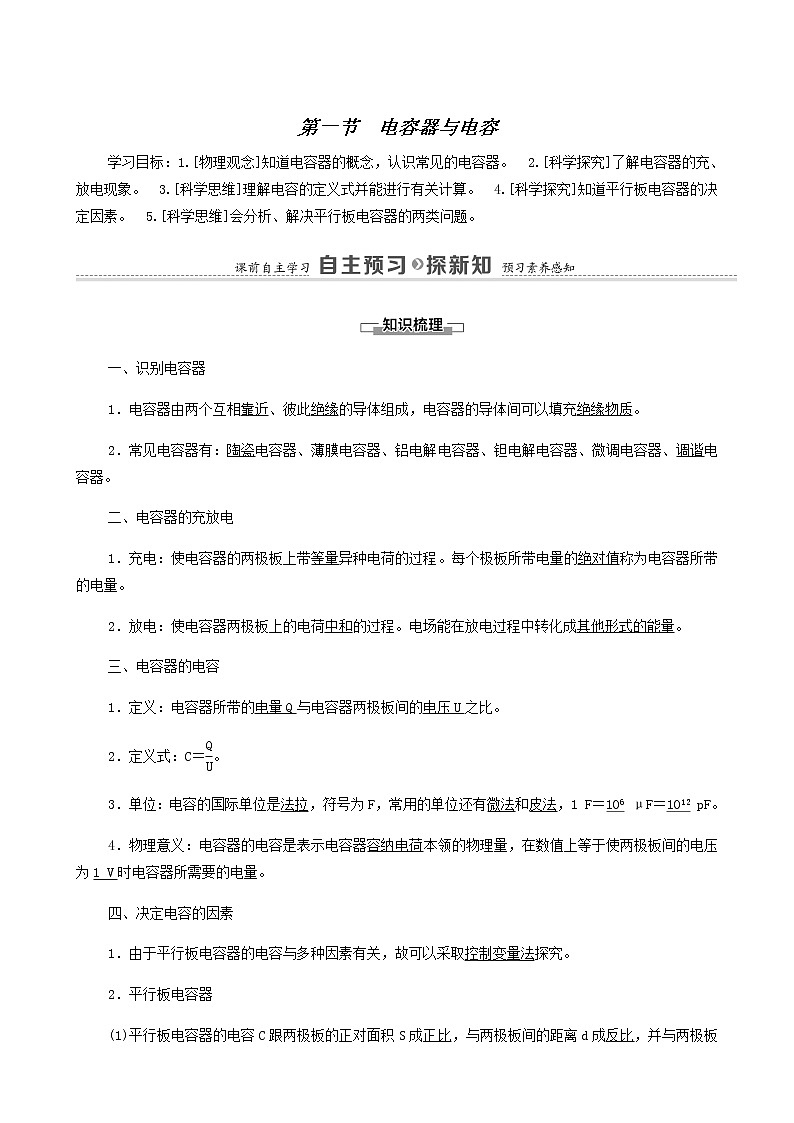

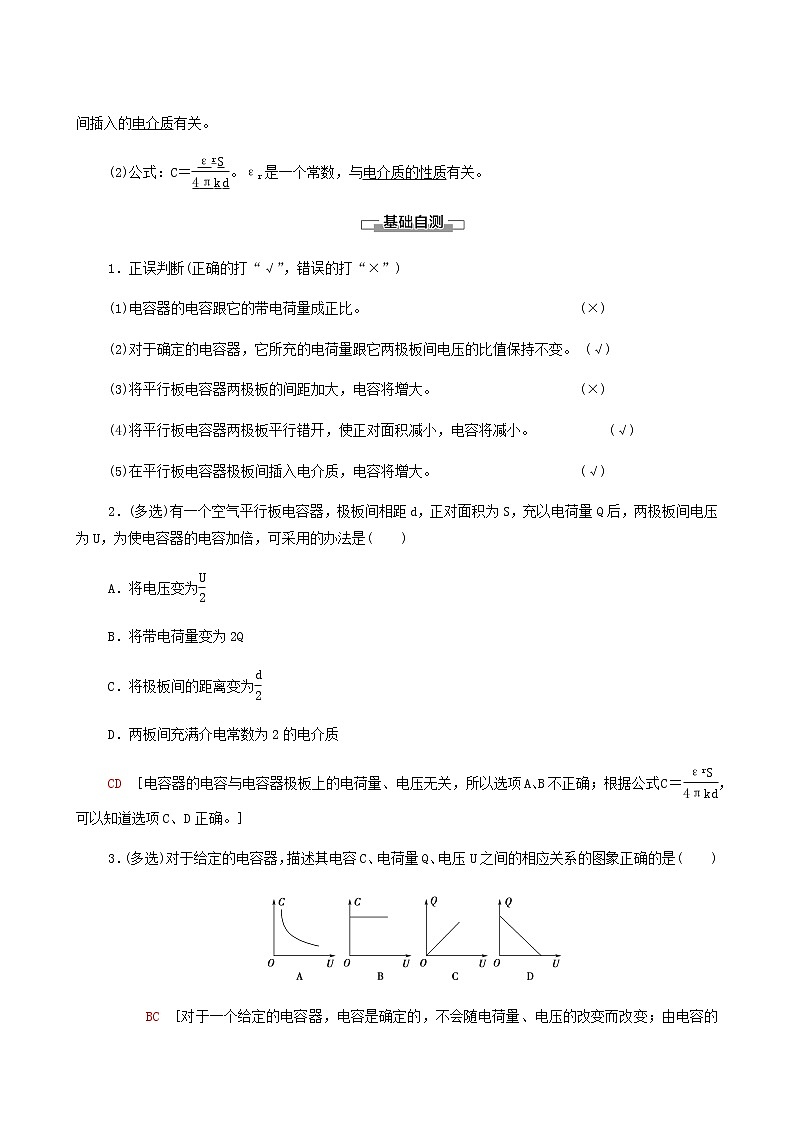

第一節　電容器與電容學習目標：1.[物理觀念]知道電容器的概念，認識常見的電容器?！?.[科學探究]了解電容器的充、放電現象?！?.[科學思維]理解電容的定義式并能進行有關計算?！?.[科學探究]知道平行板電容器的決定因素?！?.[科學思維]會分析、解決平行板電容器的兩類問題。一、識別電容器1．電容器由兩個互相靠近、彼此絕緣的導體組成，電容器的導體間可以填充絕緣物質。2．常見電容器有：陶瓷電容器、薄膜電容器、鋁電解電容器、鉭電解電容器、微調電容器、調諧電容器。二、電容器的充放電1．充電：使電容器的兩極板上帶等量異種電荷的過程。每個極板所帶電量的絕對值稱為電容器所帶的電量。2．放電：使電容器兩極板上的電荷中和的過程。電場能在放電過程中轉化成其他形式的能量。三、電容器的電容1．定義：電容器所帶的電量Q與電容器兩極板間的電壓U之比。2．定義式：C＝。3．單位：電容的國際單位是法拉，符號為F，常用的單位還有微法和皮法，1 F＝106 μF＝1012 pF。4．物理意義：電容器的電容是表示電容器容納電荷本領的物理量，在數值上等于使兩極板間的電壓為1 V時電容器所需要的電量。四、決定電容的因素1．由于平行板電容器的電容與多種因素有關，故可以采取控制變量法探究。2．平行板電容器(1)平行板電容器的電容C跟兩極板的正對面積S成正比，與兩極板間的距離d成反比，并與兩極板間插入的電介質有關。(2)公式：C＝。εr是一個常數，與電介質的性質有關。1．正誤判斷(正確的打“√”，錯誤的打“×”)(1)電容器的電容跟它的帶電荷量成正比。 (×)(2)對于確定的電容器，它所充的電荷量跟它兩極板間電壓的比值保持不變。 (√)(3)將平行板電容器兩極板的間距加大，電容將增大。 (×)(4)將平行板電容器兩極板平行錯開，使正對面積減小，電容將減小。  (√)(5)在平行板電容器極板間插入電介質，電容將增大。 (√)2．(多選)有一個空氣平行板電容器，極板間相距d，正對面積為S，充以電荷量Q后，兩極板間電壓為U，為使電容器的電容加倍，可采用的辦法是(　　)A．將電壓變?yōu)?/span>B．將帶電荷量變?yōu)?QC．將極板間的距離變?yōu)?/span>D．兩板間充滿介電常數為2的電介質CD　[電容器的電容與電容器極板上的電荷量、電壓無關，所以選項A、B不正確；根據公式C＝，可以知道選項C、D正確。]3．(多選)對于給定的電容器，描述其電容C、電荷量Q、電壓U之間的相應關系的圖象正確的是(　　)BC　[對于一個給定的電容器，電容是確定的，不會隨電荷量、電壓的改變而改變；由電容的定義式可以知道，電荷量跟電容器兩端的電壓成正比，因而是過坐標原點的一條直線。選項BC正確。]對電容器、電容的理解(1)把電容器的兩個極板分別與電源兩極相連，對電容器進行充電，該過程中能量是如何轉化的？當把電容器兩極相接，使電容器放電，該過程中能量是如何轉化的？(2)當電容器的帶電荷量增加時，電容器兩極板間的電勢差如何變化？帶電荷量Q和板間電勢差U的比值是否發生變化？提示：(1)充電過程中電源內的化學能轉化為電容器內的電場能；放電過程中電容器的電場能轉化為電路的內能。(2)增大　不變1．電容器是一個儀器，而電容是一個物理量，電容表征了電容器容納電荷的本領，其數值等于使兩極板間的電勢差為1 V時電容器需要帶的電荷量。2．電容由電容器本身的構造決定，與Q、U無關。由公式C＝知，影響電容器電容大小的因素是電介質的相對介電常數εr、電容器兩極板的正對面積S和兩極板間的距離d。3．C＝與C＝的比較C＝是電容的定義式，對某一電容器來說，Q∝U但C＝不變，反映電容器容納電荷本領的大??；C＝是電容器電容的決定式，C∝εr，C∝S，C∝，反映了影響電容大小的因素。【例1】　一個平行板電容器，使它每板電荷量從Q1＝3×10－5 C增加到Q2＝3.6×10－5 C時，兩板間的電勢差從U1＝10 V增加到U2＝12 V，這個電容器的電容多大？如要使兩極板電勢差從U1＝10 V降為U2′＝6 V，則每板需減少多少電荷量？[解析]　電荷量的增加量和電勢差的增加量分別為ΔQ＝Q2－Q1＝3.6×10－5 C－3×10－5 C＝6×10－6 CΔU＝U2－U1＝12 V－10 V＝2 V根據電容的定義，它等于每增加1 V電勢差所需增加的電荷量，即C＝＝ F＝3×10－6 F＝3 μF要求兩極板間電勢差降為6 V，則每板應減少的電荷量為ΔQ′＝CΔU′＝3×10－6×(10－6) C＝1.2×10－5 C。[答案]　3 μF　1.2×10－5 C求解電容器的電容的兩點注意(1)電容器的電容可以根據C＝或C＝求出，但電容器的電容是電容器的屬性，與電容器所帶電荷量Q以及兩極板間的電壓U均無關。(2)定義式的推廣式C＝，在電壓U變化問題中求電容更快捷。1．板間距為d的平行板電容器所帶電荷量為Q時，兩極板間電勢差為U1，板間場強為E1，現將電容器所帶電荷量變?yōu)?Q，板間距變?yōu)?/span>d，其他條件不變，這時兩極板間電勢差為U2，板間場強為E2，下列說法正確的是(　　)A．U2＝U1，E2＝E1　 B．U2＝2U1，E2＝4E1C．U2＝U1，E2＝2E1   D．U2＝2U1，E2＝2E1C　[當平行板電容器的其他條件不變，板間距離變?yōu)?/span>d時，電容器的電容為C′＝＝2C，又知電容器的帶電量變?yōu)?Q，則得知U2＝，即U2＝U1。根據勻強電場中電勢差與場強之間的關系式E＝得E2＝＝2E1，因此選項C正確，其他選項都錯誤。]關于平行板電容器的動態分析平行板電容器由兩塊平行放置的金屬板組成。利用平行板電容器進行如下實驗：(1)如圖所示，保持Q和d不變，減小兩極板的正對面積S，觀察電勢差U(靜電計指針偏角)的變化，依據C＝，分析電容C的變化。(2)如圖所示，保持Q和S不變，增大兩極板間的距離d，觀察電勢差U(靜電計指針偏角)的變化，依據C＝，分析電容C的變化。(3)如圖所示，保持Q、S、d不變，插入電介質，觀察電勢差U(靜電計指針偏角)的變化，依據C＝，分析電容C的變化。提示：(1)實驗結論：S減小，電勢差U增大，電容C減小。(2)實驗結論：d增大，電勢差U增大，電容C減小。(3)實驗結論：插入電介質，電勢差U減小，電容C增大。(1)平行板電容器始終連接在電源兩端：電勢差U不變。由C＝∝可知C隨d、S、εr的變化而變化。由Q＝UC＝U·，可知，當U不變時，Q也隨d、S、εr的變化而變化。由E＝∝可知，當U不變時，E隨d的變化而變化。(2)平行板電容器充電后，切斷與電源的連接：電荷量Q保持不變。由C＝∝可知C隨d、S、εr的變化而變化。由U＝＝∝可知，當Q不變時，U也隨d、S、εr的變化而變化。由E＝＝＝∝可知，E隨S、εr的變化而變化，而與d無關。【例2】　如圖所示，A、B為兩塊豎直放置的平行金屬板，G是靜電計，開關S閉合后，靜電計指針張開一定角度。下述做法可使靜電計指針張角增大的是(　　)A．使A板向左平移以增大板間距離B．在A、B兩板之間插入一塊陶瓷板C．?dāng)嚅_S后，使B板向左平移以減小板間距離D．?dāng)嚅_S后，使B板向上平移以減小極板正對面積D　[開關S閉合，電容器兩端的電勢差不變，則指針的張角不變，故A、B錯誤；斷開S，電容器所帶的電量不變，當B板向左平移減小板間距，根據平行板電容器的表達式可知電容增大，根據U＝知，電勢差減小，則指針張角減小，故C錯誤；斷開S，電容器所帶的電量不變，使B板向上平移減小正對面積，電容減小，根據U＝知，電勢差增大，則指針張角增大，故D正確。]分析電容器動態變化問題的三個步驟(1)明確電容器與電源的連接情況，從而確定是電壓不變還是電荷量不變。(2)由C＝，根據εr、S、d的變化確定C的變化。(3)由C＝確定Q或U的變化，根據E＝＝判斷E的變化。2．如圖所示，平行板電容器的兩極板A、B接于電池兩極，一帶正電的小球懸掛在電容器內部，閉合S，給電容器充電，這時懸線偏離豎直方向的夾角為θ，則下列說法正確的是(　　)A．保持S閉合，將A板向B板靠近，則θ增大B．保持S閉合，將A板向B板靠近，則θ不變C．?dāng)嚅_S，將A板向B板靠近，則θ增大D．?dāng)嚅_S，將A板向B板靠近，則θ減小A　[若保持S閉合，則電容器兩極板之間的電壓保持不變，因此根據E＝ 可知，當將A板向B板靠近時，電場強度增大，則電場力增大，θ將增大，故A正確，B錯誤；若斷開S，電容器帶電量保持不變，由C＝和C＝以及E＝，可得：E＝，由于Q、S不變，只是d變化，所以電場強度不變，故電場力不變，則θ不變， 故C、D錯誤。]1．(多選)下列關于電容器和電容的說法中，正確的是(　　)A．根據C＝可知，電容器的電容與其所帶電荷量成正比，跟兩板間的電壓成反比B．對于確定的電容器，其所帶電荷量與兩板間的電壓成正比C．無論電容器的電壓如何變化(小于擊穿電壓且不為零)，它所帶的電荷量與電壓的比值都恒定不變D．電容器的電容是表示電容器容納電荷本領的物理量，其大小與加在兩板間的電壓無關BCD　[電容器的電容是表示電容器容納電荷本領的物理量，是電容器的一種特性。一個電容器對應唯一的電容值，不能說電容器的電容與其所帶電荷量成正比，與兩極板間的電壓成反比，因此A錯誤，C、D正確；由于電容是定值，由Q＝CU知，其所帶電荷量與兩板間的電壓成正比，故B正確。]2．如圖為某規格的電容器，下列關于該電容器的說法正確的是(　　)A．該電容器只有接80 V的恒定電壓時才能工作B．給該電容器充電或放電過程中有電荷流過電容器C．電容器上不帶電，其電容也是1 000 μFD．外殼上所標的80 V指的是擊穿電壓C　[由標稱值可知，該電容器用于直流80 V及以下電壓時才能正常工作，故A錯誤；給該電容器充電或放電過程中，電荷不能經過電容器，因?yàn)閮蓚€(gè)極間有絕緣介質，電容器不是電阻，故B錯誤；電容器的電容與電荷量無關，故電容器上不帶電，其電容也是1 000 μF，故C正確；外殼上所標的80 V指的是額定電壓，小于擊穿電壓，故D錯誤。]3．常用的電容器，從構造上看，可以分為固定電容器和可變電容器兩類。如圖甲、乙為兩種電容器的實物圖片，根據圖中的相關信息，下列判斷中正確的是(　　)甲　　　　　　　　　　　乙A．圖中甲為可變電容器，它是通過改變極板間的距離來改變電容器的電容的B．在不改變其他條件下，將甲電容器浸入煤油中，其電容不發生變化C．根據圖乙中電容器外殼上標的數據可知，電壓超過5.5 V時乙電容器就會被擊穿D．根據圖乙中電容器外殼上標的數據可知，乙電容器接5.5 V電壓時，儲存的電量為5.5 CD　[根據電容的決定式C＝，知C與板間距離d、極板正對面積和電介質有關，由圖知板間距離d和電介質沒有改變，可知此可變電容器是利用改變正對面積來改變電容的，故A錯誤；將甲電容器浸入煤油中，其電容電介質發生變化，電容變化，故B錯誤；電容器外殼上標的電壓是額定電壓，根據Q＝CU知Q＝1.0×5.5 C＝5.5 C，故C錯誤，D正確。]4．平行金屬板A、B組成的電容器，充電后與靜電計相連，如圖，要使靜電計指針張角變大。下列措施中可行的是 (　　 )A．A板向上移動B．A、B之間插入與平行金屬板等大的金屬板C．A、B之間插入電介質D．使兩板帶的電荷量減小A　[A板上移時，正對面積減小，則由C＝可知，電容減小，則由C＝可知，電勢差增大，故張角變大，故A正確；插入金屬板相當于減小板間距離，則C增大，電勢差減小，張角減小，故B錯誤；當A、B間插入電介質時，C增大，則由C＝可知，電勢差減小，故張角變小，故C錯誤；減小電荷量時，C不變，則由C＝可知，電勢差減小，故張角減小，故D錯誤；故選A。]5．一平行電容器兩極板之間充滿云母介質，接在恒壓直流電源上，若將云母介質移出，則電容器(　　)A．極板上的電荷量變大，極板間的電場強度變大B．極板上的電荷量變小，極板間的電場強度變大C．極板上的電荷量變大，極板間的電場強度不變D．極板上的電荷量變小，極板間的電場強度不變D　[電容器接在恒壓直流電源上，則電容器兩端的電勢差不變，將云母介質移出后，介電常數減小，根據電容的決定式C＝知，介電常數減小，電容減小，由于電壓不變，根據C＝可知，電荷量Q減小，由于電容器的電壓不變，板間的距離d不變，根據E＝可知，極板間的電場強度不變，所以A、B、C錯誤，D正確。]
