高中物理教科版 (2019)選擇性必修 第二冊1 安培力綜合訓練題

這是一份高中物理教科版 (2019)選擇性必修 第二冊1 安培力綜合訓練題，共10頁。試卷主要包含了選擇題，填空題，綜合題等內容，歡迎下載使用。

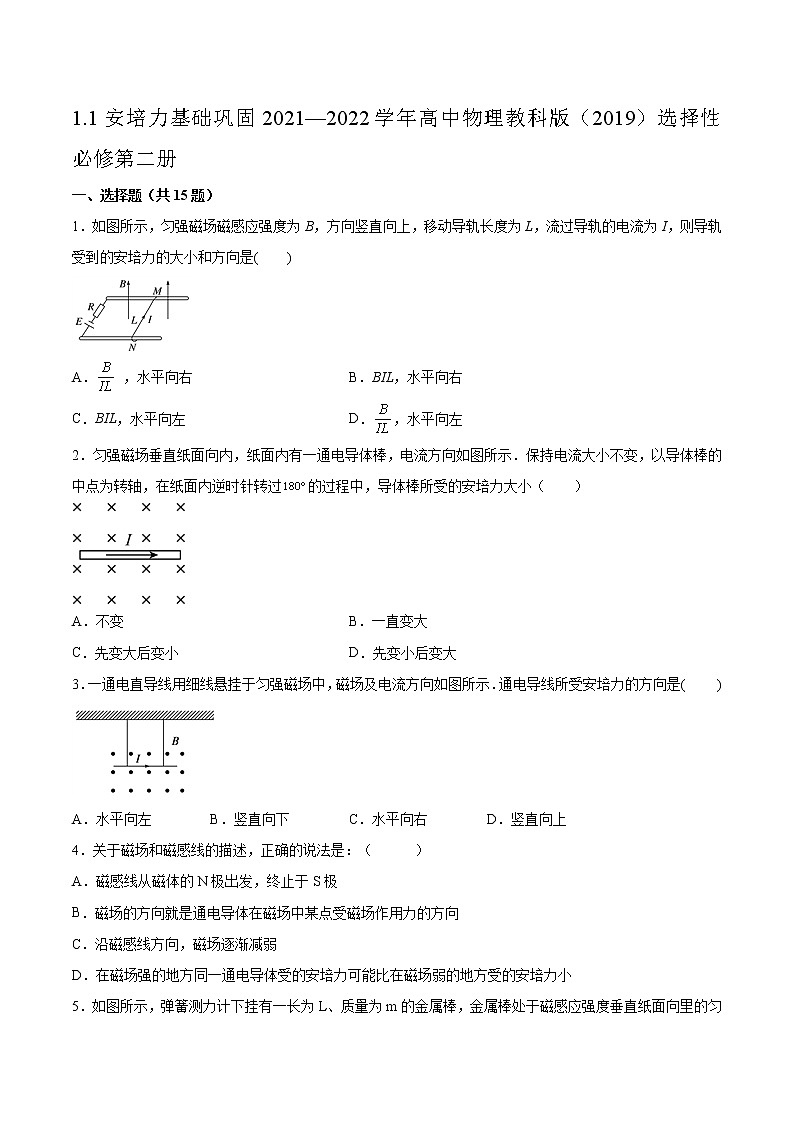

1.1安培力基礎鞏固2021—2022學年高中物理教科版（2019）選擇性必修第二冊一、選擇題（共15題）1．如圖所示，勻強磁場磁感應強度為B，方向豎直向上，移動導軌長度為L，流過導軌的電流為I，則導軌受到的安培力的大小和方向是(　　)A． ，水平向右 B．BIL，水平向右C．BIL，水平向左 D．，水平向左2．勻強磁場垂直紙面向內，紙面內有一通電導體棒，電流方向如圖所示．保持電流大小不變，以導體棒的中點為轉軸，在紙面內逆時針轉過的過程中，導體棒所受的安培力大小（　?。?/span>A．不變 B．一直變大C．先變大后變小 D．先變小后變大3．一通電直導線用細線懸掛于勻強磁場中，磁場及電流方向如圖所示．通電導線所受安培力的方向是(　 　)A．水平向左 B．豎直向下 C．水平向右 D．豎直向上4．關于磁場和磁感線的描述，正確的說法是：（      ）A．磁感線從磁體的N極出發，終止于S極B．磁場的方向就是通電導體在磁場中某點受磁場作用力的方向C．沿磁感線方向，磁場逐漸減弱D．在磁場強的地方同一通電導體受的安培力可能比在磁場弱的地方受的安培力小5．如圖所示，彈簧測力計下掛有一長為L、質量為m的金屬棒，金屬棒處于磁感應強度垂直紙面向里的勻強磁場中，棒上通有如圖所示方向的電流I，金屬棒處于水平靜止?fàn)顟B(tài)，若此時彈簧測力計示數大小為F，重力加速度為g，金屬棒以外部分的導線沒有處于磁場中且質量不計，則下列說法正確的是(　　)A．金屬棒所受的安培力方向豎直向上B．金屬棒所受的安培力大小為mg－FC．若將電流增大為原來的2倍，平衡時彈簧測力計示數會增大為2FD．若將磁感應強度和金屬棒質量同時增大為原來的2倍，平衡時彈簧測力計示數會增大為2F6．為了形象的描述電場和磁場，引入了電場線和磁感線，下列說法正確的是（ ）A．電場線、磁感線都客觀存在B．電場線、磁感線都閉合且都不相交C．同一電荷在電場線越密的地方所受電場力一定越大D．同一通電導線在磁感線越密的地方所受安培力一定越大7．下列物理量中屬于標量的是（ ）A．電流 B．安培力 C．電場強度 D．磁感應強度8．如圖所示，一根通有電流I的直銅棒MN，用導線掛在磁感應強度為B的勻強磁場中，此時兩根懸線處于緊張狀態，下列哪些措施可使懸線中張力為零（ ）A．適當增大電流B．使電流反向并適當減小C．保持電流    I不變，適當減小BD．使電流I反向，適當減小9．利用如圖所示的實驗裝置可以測量磁感應強度B，用絕緣輕質絲線把底部長為L、電阻為R，質量為m的““?”型線框固定在力敏傳感器的掛鉤上，并用輕質導線連接線框與電源，導線的電阻忽略不計．當外界拉力F作用于力敏傳感器的掛鉤上時，數字電壓表會有示數U，且數字電壓表上的示數U與所加拉力F成正比，即U=KF，式中K為比例系數．當線框接入恒定電壓為E1時，電壓表的示數為U1；接入恒定電壓為E2時（電流方向不變），電壓表示數為U2．則磁感應強度B的大小為（ ）A．B= B．B=C．B= D．B=10．如圖所示為一種自動跳閘的閘刀開關，O是轉動軸，A是絕緣手柄，C是閘刀卡口，M、N接電源線，閘刀處于垂直紙面向里，B=1T的勻強磁場中，CO間距離為10cm，當磁場力為0．2N時，閘刀開關會自動跳開．則要使閘刀開關能跳開，CO中通過的電流的大小和方向?yàn)?（ ）A．電流方向C→O,電流大小為1AB．電流方向O→C,電流大小為2AC．電流方向O→C,電流大小為1AD．電流方向C→O,電流大小為2A11．長直導線固定在圓線圈直徑ab上靠近a處，且通入垂直紙面向里的電流如圖中“”所示，在圓線圈開始通以順時針方向電流的瞬間，線圈將A．向下平移 B．向上平移C．從a向b看，順時針轉動 D．從a向b看，逆時針轉動12．三條長度相同的直導線a、b、c垂直于紙面固定放置，相互之間的距離均為L。在三條直導線中均通有大小相等的電流I，其中直導線a、c中的電流方向垂直紙面向里，直導線b中的電流方向垂直紙面向外，則直導線a與直導線b所受安培力的大小之比為（　?。?/span>A． B． C．1：1 D．13．超導電磁船是一種不需要螺旋槳推進的低噪聲新型船，如圖所示是電磁船的簡化原理圖，AB和CD是與電源相連的導體板，AB與CD之間部分區域浸沒在海水中并有垂直紙面向里的勻強磁場（磁場由固定在船上的超導線圈產生，其獨立電路部分未畫出），下列說法正確的是（　?。?/span>A．使船前進的力，是磁場對海水的安培力B．要使船前進，海水中的電流方向從CD板流向AB板C．同時改變磁場的方向和電源正負極，推進力方向?qū)⑴c原方向相反D．船所獲得的推力，與通過海水的電流大小和超導線圈產生的磁感應強度有關14．如題圖所示，紙面內有一半徑為R的單匝環形閉合線圈，線圈中通有恒定電流I，整個環形線圈處于垂直紙面的勻強磁場中（圖中未畫出），磁感應強度大小為B．則該環形線圈所受磁場作用力大小為（　　）A． B． C． D．015．如圖所示，圓形硬質金屬導線M-a-N-b-M固定于水平桌面上，導線平面與勻強磁場方向垂直，圓弧MaN的長度為圓周長的，觸頭M、N與直流電源兩端相接。已知圓弧導線MaN受到的安培力大小為F，則圓弧導線MbN因?yàn)榘才嗔ψ饔枚艿降母郊訌埩Υ笮椋ā　。?/span>A． B． C． D．二、填空題（共4題）16．______于磁場B的方向放置的長為l的通電導線，當通過的電流為I時，所受安培力為F＝______17．在勻強磁場中，一導線垂直于磁場方向放置，導線長度為0.1 m，導線中電流為5 A，若導線受到磁場力大小為0.28 N，則磁感應強度大小為___________T。18．長為L的水平通電直導線放在傾角為的光滑的斜面上，并處在磁感應強度為B的勻強磁場中，若磁場方向豎直向上，則電流為I1時導線平衡，若磁場方向垂直于斜面向上，則電流為I2時導線平衡，那么樣I1：I2= _________  ．19．如圖所示，虛線框內存在一沿水平方向、且與紙面垂直的勻強磁場。現通過測量通電導線在磁場中所受的安培力，來測量磁場的磁感應強度大小，并判定其方向。所用部分器材已在圖中給出，其中D為位于紙面內的U形金屬框，其底邊水平，兩側邊豎直且等長；E為直流電源；R為電阻箱；A為電流表；S為開關，此外還有細沙、天平、米尺和若干輕質導線，實驗電路圖如圖所示。（1）完成下列主要實驗步驟中的填空。①按圖接線。②保持開關S斷開，在托盤內加入適量細沙，使D處于平衡狀態，然后用天平稱出細沙質量m1。③閉合開關S，調節R的值使電流大小適當，在托盤內重新加入適量細沙，使D重新處于平衡狀態；然后讀出________________，并用天平稱出________________。④用米尺測量________________。（2）用測量的物理量和重力加速度g表示磁感應強度的大小，可以得出B = ______________。（3）判定磁感應強度方向的方法是：若________，磁感應強度方向垂直紙面向外；反之，磁感應強度方向垂直紙面向里。三、綜合題（共4題）20．如圖所示為一電流表的原理示意圖．質量為m的均質細金屬棒MN的中點處通過一掛鉤與一豎直懸掛的彈簧相連，絕緣彈簧勁度系數為k.在矩形區域abcd內有勻強磁場，磁感應強度大小為B，方向垂直紙面向外．與MN的右端N連接的一絕緣輕指針可指示標尺上的讀數，MN的長度大于.當MN中沒有電流通過且處于平衡狀態時，MN與矩形區域的cd邊重合；當MN中有電流通過時，指針示數可表示電流強度．（不計通電時電流產生的磁場的作用）（1）當電流表示數為零時，彈簧伸長多少？（重力加速度為g）（2）若要電流表正常工作，MN的哪一端應與電源正極相接？（3）若k＝2.0 N/m，＝0.20 m，＝0.050 m，B＝0.20 T，此電流表的量程是多少？21．如下圖所示，在傾角為θ的光滑斜面上有一根水平方向的通電直導線恰好靜止不動．已知直導線長為l，質量為m，通過的電流為I，方向如圖所示，整個裝置處在勻強磁場中，則勻強磁場的磁感強度的最小值B1是多少？它的方向是什么？如果還要使靜止在斜面上的通電直導線對斜面無壓力，則勻強磁場的磁感強度的最小值B2是多少？它的方向是什么？22．兩個相同的全長電阻為9 Ω、半徑為8cm的均勻光滑圓環固定在一個絕緣的水平臺面上,兩環分別在兩個互相平行的、相距為20 cm的豎直面內,兩環的圓心連線恰好與環面垂直,兩環面間有方向豎直向下的磁感應強度B= T的勻強磁場(未畫出),兩環的最高點A和C間接有一內阻為0.5 Ω的電源,連接的導線的電阻不計.今有一根質量為10 g、電阻為1.5 Ω的棒置于兩環內側且可沿環滑動,而棒恰好靜止于如圖所示的水平位置,它與圓弧的兩接觸點P、Q和圓弧最低點間所夾的弧對應的圓心角均為θ=60°,重力加速度g取10 m/s2.試求：(1)此電源電動勢E的大小.(2)若換上兩個電阻可忽略的光滑圓環和電動勢E的大小為2V的電源，其他條件不變，現將棒從圓環最低點靜止釋放，問:棒經過P、Q點時對兩環的彈力各為多少?棒能上升的最大高度?23．請根據如圖各圖中給出的條件，運用左手定則，在圖中標出所缺的物理量的方向（已知B與I相互垂直）。
參考答案1．B2．A3．B4．D5．D6．C7．A8．A9．C10．B11．D12．B13．D14．D15．A16．垂直    IlB    17．0.5618．1：cos； 19．電流表的示數I    此時細沙的質量m2    D的底邊長度l        m2 > m1    20．（1） （2）正極 （3）2.5A21．，方向垂直斜面向上；，方向水平向左。22．(1)E=6 V.(2)0.2N  12cm23．，，
