粵教版 (2019)選擇性必修 第二冊第一節 安培力練習

這是一份粵教版 (2019)選擇性必修 第二冊第一節 安培力練習，共10頁。試卷主要包含了選擇題，填空題等內容，歡迎下載使用。

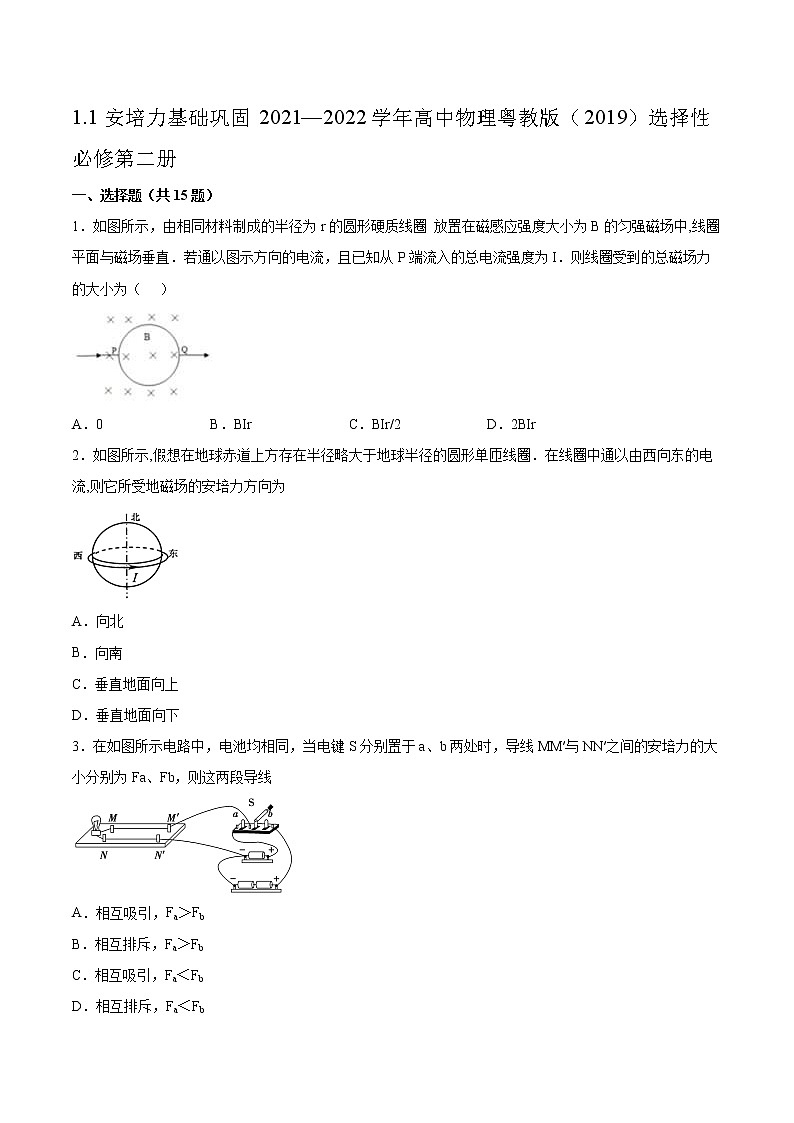

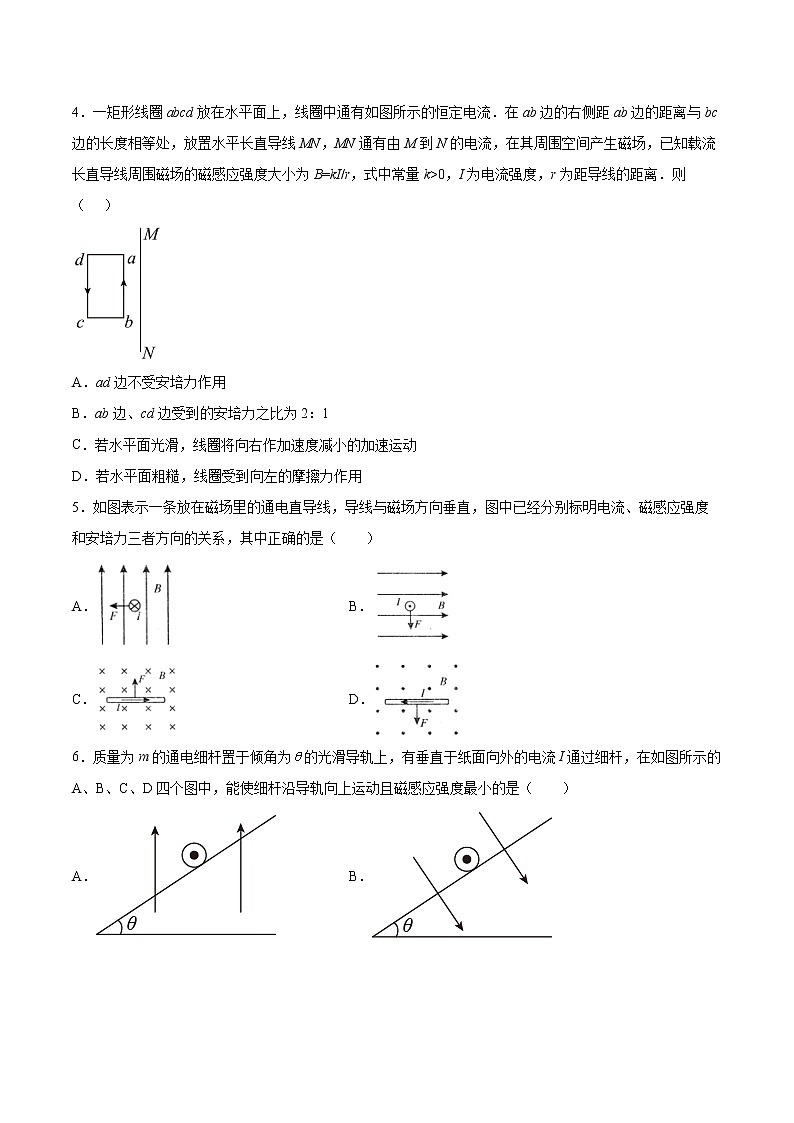

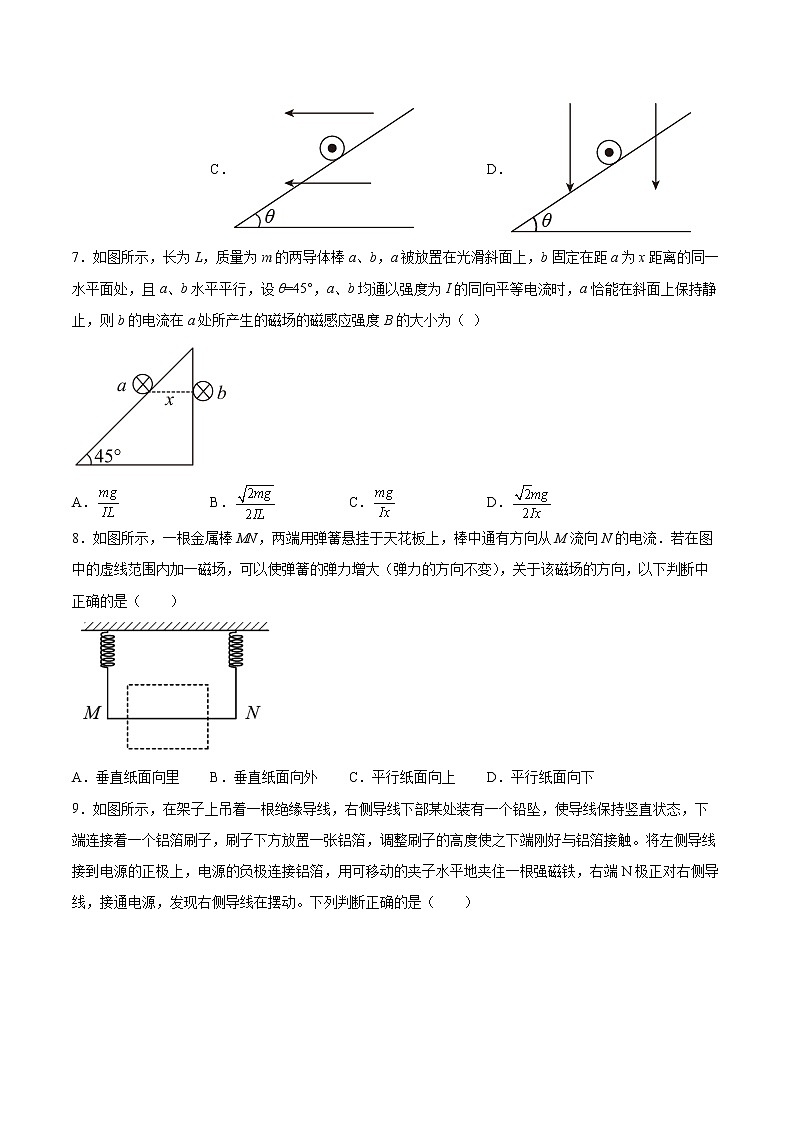

1.1安培力基礎鞏固2021—2022學年高中物理粵教版（2019）選擇性必修第二冊一、選擇題（共15題）1．如圖所示，由相同材料制成的半徑為r的圓形硬質線圈 放置在磁感應強度大小為B的勻強磁場中,線圈平面與磁場垂直．若通以圖示方向的電流，且已知從P端流入的總電流強度為I．則線圈受到的總磁場力的大小為（     ）A．0 B．BIr C．BIr/2 D．2BIr2．如圖所示,假想在地球赤道上方存在半徑略大于地球半徑的圓形單匝線圈．在線圈中通以由西向東的電流,則它所受地磁場的安培力方向?yàn)?/span>A．向北B．向南C．垂直地面向上D．垂直地面向下3．在如圖所示電路中，電池均相同，當電鍵S分別置于a、b兩處時，導線MM′與NN′之間的安培力的大小分別為Fa、Fb，則這兩段導線A．相互吸引，Fa＞FbB．相互排斥，Fa＞FbC．相互吸引，Fa＜FbD．相互排斥，Fa＜Fb4．一矩形線圈abcd放在水平面上，線圈中通有如圖所示的恒定電流．在ab邊的右側距ab邊的距離與bc邊的長度相等處，放置水平長直導線MN，MN通有由M到N的電流，在其周圍空間產生磁場，已知載流長直導線周圍磁場的磁感應強度大小為B=kI/r，式中常量k>0，I為電流強度，r為距導線的距離．則（     ）A．ad邊不受安培力作用B．ab邊、cd邊受到的安培力之比為2：1C．若水平面光滑，線圈將向右作加速度減小的加速運動D．若水平面粗糙，線圈受到向左的摩擦力作用5．如圖表示一條放在磁場里的通電直導線，導線與磁場方向垂直，圖中已經分別標明電流、磁感應強度和安培力三者方向的關系，其中正確的是（　?。?/span>A． B．C． D．6．質量為m的通電細桿置于傾角為的光滑導軌上，有垂直于紙面向外的電流I通過細桿，在如圖所示的A、B、C、D四個圖中，能使細桿沿導軌向上運動且磁感應強度最小的是（　?。?/span>A． B． C． D．7．如圖所示，長為L，質量為m的兩導體棒a、b，a被放置在光滑斜面上，b固定在距a為x距離的同一水平面處，且a、b水平平行，設θ=45°，a、b均通以強度為I的同向平等電流時，a恰能在斜面上保持靜止，則b的電流在a處所產生的磁場的磁感應強度B的大小為（ ）A． B． C． D．8．如圖所示，一根金屬棒MN，兩端用彈簧懸掛于天花板上，棒中通有方向從M流向N的電流．若在圖中的虛線范圍內加一磁場，可以使彈簧的彈力增大（彈力的方向不變），關于該磁場的方向，以下判斷中正確的是（　　）A．垂直紙面向里 B．垂直紙面向外 C．平行紙面向上 D．平行紙面向下9．如圖所示，在架子上吊著一根絕緣導線，右側導線下部某處裝有一個鉛墜，使導線保持豎直狀態，下端連接著一個鋁箔刷子，刷子下方放置一張鋁箔，調整刷子的高度使之下端剛好與鋁箔接觸。將左側導線接到電源的正極上，電源的負極連接鋁箔，用可移動的夾子水平地夾住一根強磁鐵，右端N極正對右側導線，接通電源，發現右側導線在擺動。下列判斷正確的是（　　） A．右側導線開始時垂直紙面向里擺動B．右側導線在擺動過程中一直受到安培力作用C．右側導線在整個擺動過程中安培力對其做正功D．同時改變電流方向及磁鐵的磁極方向，右側導線開始擺動方向與原來相同10．掃描隧道顯微鏡（STM）可用來探測樣品表面原子尺度上的形貌，為了隔離外界振動對STM的擾動，在圓底盤周邊沿其徑向?qū)ΨQ地安裝若干對紫銅薄板，并施加恒定磁場來快速衰減其微小振動，如圖所示。出現擾動后，對于紫銅薄板上下及左右振動的衰減最有效的方案是（　?。?/span>A． B． C． D．11．如圖所示裝置，天平可以用來測定磁感應強度B的大小和方向，天平的右臂下面掛有一個共N匝的矩形線圈，線圈寬為l。線圈的下部懸在勻強磁場中，磁場方向垂直于紙面，線圈中通有如圖所示方向的電流I時，在天平左、右兩邊加上質量分別為m1、m2的砝碼，天平平衡；當只改變電流的方向時，需要在天平左邊再加上質量為m的砝碼后，天平才重新達到平衡。那么（　　）A．B的方向垂直紙面向外，大小為 B．B的方向垂直紙面向里，大小為C．B的方向垂直紙面向外，大小為 D．B的方向垂直紙面向里，大小為 12．在條形磁鐵S極附近，放置一輕質等邊三角形線圈abc，磁鐵軸線經過三角形ab邊中垂線，當線圈中通有順時針方向電流時，則線圈運動情況是 （     ）A．ab邊轉向紙外，同時靠近S極B．ab邊轉向紙外，同時遠離S極C．ab邊轉向紙里，同時靠近S極D．ab邊轉向紙里，同時遠離S極13．如圖所示，用相同合金絲制作的邊長為L的正三角形框架MNP，用絕緣細線豎直懸掛，勻強磁場垂直其所在平面，磁感應強度為B。給框架通入電流，已知電流從M點流入，從N點流出，MN棒中的電流為I。則（　?。?/span>A．每條邊所受安培力大小均為BILB．框架所受安培力大小為2BILC．框架所受安培力大小為D．框架所受安培力方向豎直向上14．如圖所示，矩形金屬框CDEF用兩根絕緣細線懸掛于天花板上，其中CD和EF質量均為m，CF和DE重力不計，金屬框處于豎直向下的勻強磁場中?，F(xiàn)使金屬框中通過圖中所示的恒定電流。當系統穩定后，則（　?。?/span>A．CD邊將垂直紙面向里偏離至某處B．EF邊將垂直紙面向里偏離至某處C．兩根絕緣細線的拉力均大于mgD．兩根絕緣細線的拉力均等于mg15．為了降低潛艇噪音可用電磁推進器替代螺旋槳。如圖為直線通道推進器示意圖。推進器前后表面導電，上下表面絕緣，規格為：a×b×c=0.5m×0.4m×0.3m?？臻g內存在由超導勵磁線圈產生的勻強磁場，其磁感應強度B=10.0T，方向豎直向下，若在推進器前后方向通以電流I=1.0×103A，方向如圖。則下列判斷正確的是（   ）A．推進器對潛艇提供向左的驅動力，大小為4.0×103NB．推進器對潛艇提供向右的驅動力，大小為5.0×103NC．超導勵磁線圈中的電流方向?yàn)?/span>PQNMP方向D．通過改變流過超導勵磁線圈或推進器的電流方向可以實現倒行功能二、填空題（共4題）16．______于磁場B的方向放置的長為l的通電導線，當通過的電流為I時，所受安培力為F＝______17．沿豎直方向安放兩條比較靠近并且相互平行的直導線，當兩導線通以同向電流時，兩導線相互_____，通以反向電流時，兩導線相互_____（填“吸引”或“排斥”）。18．如圖所示，有一個10匝的矩形線圈，它的ab邊的長度為10cm，處在一勻強磁場中，磁場方向垂直于線圈平面向里．線圈通以如圖所示方向的電流時，天平平衡，電流大小為0.1A．若將電流反向，需在右盤增加2g砝碼方可使天平恢復平衡．則磁場的磁感強度大小為________ T．(g取10m/s2)19．一個物理研究性學習小組希望利用如圖所示的實驗裝置，探究影響安培力大小與方向的因素。請?jiān)O(shè)計實驗方案并寫出實驗步驟。三、綜合題（共4題）20．把一根長l = 10cm的導線垂直磁感線方向放入如圖所示的勻強磁場中，（1）當導線中通以I1 = 2A的電流時，導線受到的安培力大小為 1.0×10－7N，則該磁場的磁感應強度為多少？（2）若該導線中通以I2 = 3A的電流，則該處磁感應強度是多大？此時導線所受安培力大小是多少？方向如何？21．如圖所示，兩光滑的平行金屬軌道與水平面成角，兩軌道間距為L，一金屬棒垂直兩軌道水平放置。金屬棒質量為m，電阻為R，軌道上端的電源電動勢為E，內阻為r。為使金屬棒能靜止在軌道上，可加一方向豎直向上的勻強磁場。(1)則該磁場的磁感應強度B應是多大？(2)若將磁場方向變?yōu)樨Q直向下，此時導軌由靜止下滑的瞬間加速度？ 22．如圖所示，導體棒通過軟導線通入電流，導體棒處于勻強磁場中，導體棒的質量為m，長度為L，電流為I，電流方向由a端流向b端，導體棒處于靜止?fàn)顟B(tài)時，懸掛導體棒的軟導線與豎直方向的夾角為，重力加速度為g．求:導體棒受磁場作用力的最小值和與之對應的磁場磁感應強度．23．請標出圖中所示情形下通電直導線I（不是I0）   所受磁場力F的方向。
參考答案：1．D2．C3．D4．B5．C6．B7．A8．B9．D10．D11．C12．A13．C14．D15．D16．     垂直     IlB17．     吸引     排斥18．0.119．實驗方案：對導體棒受力分析，重力、安培力、細線拉力使導體棒擺起一定角度后，受力平衡，根據平衡條件可得F安= mgtan可知擺起角度越大，安培力越大。應用控制變量法設計實驗步驟1．研究影響安培力大小的因素：(1)移動滑動變阻器，改變電流大小，連接電路，閉合開關，觀察導體棒擺起的角度的變化；(2)連接電路，閉合開關，再增加一個蹄形磁鐵，擺放在相同的位置，觀察導體棒擺起的角度的變化。2．研究影響安培力方向的因素(1)連接電路，閉合開關，調換電源正負極，改變電流方向，觀察導體棒擺起的方向的變化；(2)連接電路，閉合開關，調換磁極南北極，改變磁場方向，觀察導體棒擺起的方向的變化。20．（1）5.0×10－7T；（2）5.0×10－7T；1.5×10－7N   安培力垂直導線向上21．(1)；(2)22．導體棒受磁場作用力的最小值F=mg，B=；平行于軟導線向上．23．
