物理4 質譜儀與回旋加速器復習練習題

這是一份物理4 質譜儀與回旋加速器復習練習題，共11頁。試卷主要包含了選擇題，填空題，綜合題等內容，歡迎下載使用。

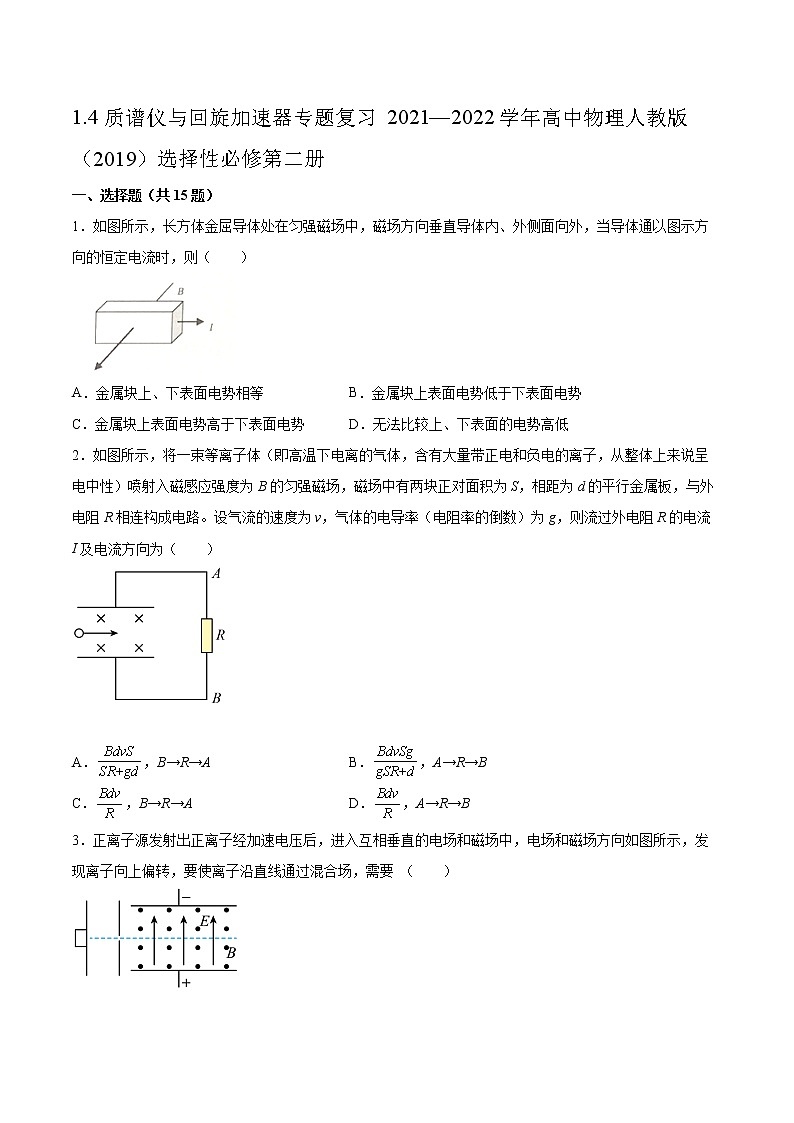

1.4質譜儀與回旋加速器專題復習2021—2022學年高中物理人教版（2019）選擇性必修第二冊一、選擇題（共15題）1．如圖所示，長方體金屈導體處在勻強磁場中，磁場方向垂直導體內、外側面向外，當導體通以圖示方向的恒定電流時，則（　?。?/span>A．金屬塊上、下表面電勢相等 B．金屬塊上表面電勢低于下表面電勢C．金屬塊上表面電勢高于下表面電勢 D．無法比較上、下表面的電勢高低2．如圖所示，將一束等離子體（即高溫下電離的氣體，含有大量帶正電和負電的離子，從整體上來說呈電中性）噴射入磁感應強度為B的勻強磁場，磁場中有兩塊正對面積為S，相距為d的平行金屬板，與外電阻R相連構成電路。設氣流的速度為v，氣體的電導率（電阻率的倒數）為g，則流過外電阻R的電流I及電流方向為（　?。?/span> A．，B→R→A B．，A→R→BC．，B→R→A D．，A→R→B3．正離子源發射出正離子經加速電壓后，進入互相垂直的電場和磁場中，電場和磁場方向如圖所示，發現離子向上偏轉，要使離子沿直線通過混合場，需要 （　?。?/span> A．增大電場強度E，減小磁感應強度BB．增大電場強度E，減小加速電壓UC．適當增大加速電壓UD．適當增大電場強度E4．如圖所示的平行板器件中，電場強度E與磁感應強度B相互垂直；E方向豎直向下、 B方向垂直紙面向里。一束帶電粒子從極板左側中央的小孔射入，不計重力，能從右側小孔水平射出的粒子需滿足的條件是（　?。?/span>A．具有相同的電荷量B．具有相同速度，且C．具有相同的電性D．具有相同荷質比5．如圖所示，在長方形abcd區域內有正交的勻強電場和勻強磁場，，一帶電粒子從ad的中點垂直于電場和磁場方向射入，恰沿直線從bc邊的中點P射出，若撤去電場，則粒子從a點射出且射出時的動能為Ek；若撤去磁場，則粒子射出時的動能為（重力不計）（　?。?/span>A．Ek B．2Ek C．4Ek D．5Ek6．1930年勞倫斯制成了世界上第一臺回旋加速器，可用來加速帶電粒子，其原理如圖所示．這臺加速器由兩個銅質D形盒D1、D2構成，其間留有空隙．下列說法正確的是（        ）A．粒子從磁場中獲得能量B．粒子在磁場中運動的周期越來越小C．加速電場的周期隨粒子速度增大而增大D．粒子從D形盒射出時的動能與加速電場的電壓無關7．如圖為某電磁流量計的示意圖，圓管由非磁性材料制成，空間有垂直于側壁向里的勻強磁場。當管中的導電液體向右流過磁場區域時，測出管壁上MN兩點間的電勢差U，就可以知道管中液體的流量Q（單位時間內流過管道橫截面的液體體積）。若管的直徑為d，磁感應強度為B，管中各處液體的流速相同。則（　　）A．M點電勢低于N點電勢B．保持B．d恒定，液體的流量Q越大，電勢差U越小C．保持Q．B恒定，管的直徑d越大，電勢差U越大D．保持Q．d恒定，磁感應強度B越大，電勢差U越大8．回旋加速器是加速帶電粒子的裝置，其核心部分是分別與高頻交流電極相連接的兩個D形金屬盒，兩盒間的狹縫中形成的周期性變化的電場，使粒子在通過狹縫時都能得到加速，兩D形金屬盒處于垂直于盒底的勻強磁場中，如圖所示，要增大帶電粒子射出時的動能，則下列說法中正確的是（　　）A．減小狹縫間的距離 B．減小磁場的磁感應強度C．增大D形金屬盒的半徑 D．增大勻強電場間的加速電壓9．普通電視機的顯像管中，掃描顯像主要是利用磁場對高速電子束的偏轉來實現的，其掃描原理如圖所示：在圓形區域內的偏轉磁場方向垂直于紙面，當不加磁場時，電子束將通過 O 點而打在屏幕的中心M點。為了使屏幕上出現一條以M點為中點的的亮線PQ，那么，偏轉磁場的磁感應強度B隨時間變化的規律應是圖中的（　?。?/span>A． B． C． D．10．1922年，英國物理學家阿斯頓因質譜儀的發明、同位素和質譜的研究榮獲了諾貝爾化學獎。質譜儀的兩大重要組成部分是加速電場和偏轉磁場。如圖所示為質譜儀的原理圖，設想有一個靜止的帶電粒子（不計重力）P，經電壓為U的電場加速后，垂直進入磁感應強度為B的勻強磁場中，最后打到底片上的D點。設，則在下列圖中能正確反映x2與U之間函數關系的是（　?。?/span>A． B．C． D．11．如圖所示，空間有一垂直紙面向外的磁感應強度為0.5 T的勻強磁場，一質量為0.2 kg且足夠長的絕緣木板靜止在光滑水平面上，在木板左端放置一質量為m=0.1 kg、帶正電q = 0.2C的滑塊，滑塊與絕緣木板之間動摩擦因數為0.5，滑塊受到的最大靜摩擦力可認為等于滑動摩擦力；現對木板施加方向水平向左，大小為F=0.6 N的恒力，g取10 m/s2，則滑塊（　　）A．先做加速度減小的加速運動，最后做勻速直線運動B．一直做加速度為2 m/s2的勻加速運動，直到滑塊飛離木板為止C．速度為6m/s時，滑塊開始減速D．最終做速度為10m/s的勻速運動12．如圖所示，一根固定的絕緣豎直長桿位于范圍足夠大且相互正交的勻強電場和勻強磁場中，電場強度大小為，磁感應強度大小為B。一質量為m、電荷量為q的帶正電小圓環套在桿上，環與桿間的動摩擦因數為μ0，現使圓環以初速度v0向下運動，經時間t0，圓環回到出發點。若圓環回到出發點之前已經開始做勻速直線運動，不計空氣阻力，重力加速度為g。則下列說法中正確的是（　?。?/span>A．環經過時間剛好到達最低點B．環的最大加速度為am=gC．環在時間內損失的機械能為D．環下降過程和上升過程系統因摩擦產生的內能相等13．如圖所示，在一個很小的矩形半導體薄片上，制作四個電極、、、，它就成了一個霍爾元件。在、間通入恒定的電流，同時外加與薄片垂直的磁場，則薄片中的載流子在洛倫茲力的作用下，向著與電流和磁場都垂直的方向漂移，使、間出現了電壓，稱為霍爾電壓。下列關于霍爾電壓的大小，正確的是（　?。?/span>A．越大則越大，與的大小無關B．越大則越大，與的大小無關C．在電流、磁場一定時，薄片的厚度越大，則越大D．在電流、磁場一定時，薄片的厚度越大，則越小14．如圖所示為一種質譜儀的示意圖，由加速電場、靜電分析器和磁分析器組成。若靜電分析器通道中心線的半徑為R，通道內均勻輻射電場，在中心線處的電場強度大小為E，磁分析器有范圍足夠大的有界勻強磁場，磁感應強度大小為B、方向垂直于紙面向外。一質量為m、電荷量為q的粒子從靜止開始經加速電場加速后沿中心線通過靜電分析器，由P點垂直邊界進入磁分析器，最終打到膠片上的Q點。不計粒子重力。下列說法不正確的是（　?。?/span>A．粒子一定帶正電B．加速電場的電壓U=ERC．直徑PQ=D．若一群離子從靜止開始經過上述過程都落在膠片上同一點，則該群離子具有相同的比荷15．如圖所示，一絕緣容器內部為長方體空腔，容器內盛有NaCl的水溶液，容器上下端裝有鉑電極A和C，置于與容器表面垂直的勻強磁場中，開關K閉合前容器兩側P、Q兩管中液面等高，閉合開關后（ ）A．M處鈉離子濃度等于N處鈉離子濃度B．M處氯離子濃度小于N處氯離子濃度C．M處電勢高于N處電勢D．P管中液面高于Q管中液面二、填空題（共4題）16．如圖所示，質量為m，帶電量為+q的粒子，從兩平行電極板正中央垂直電場線和磁感線以速度v飛入．已知兩板間距為d，磁感強度為B，這時粒子恰能直線穿過電場和磁場區域（重力不計）．今將磁感強度增大到某值，則粒子將落到極板上．當粒子落到極板上時的動能為_____________．17．如圖所示，兩平行板間有場強為E的勻強電場，方向豎直向下，一帶電荷量為q的負粒子（不計重力），垂直于電場方向以速度v飛入兩板間。為了使粒子沿直線飛出，應在垂直于紙面內加一方向為________的勻強磁場，其磁感應強度B=_______。18．下圖是質譜儀的工作原理示意圖。帶電粒子被加速電場加速后，進入速度選擇器最后打在S板上。速度選擇器內相互正交的勻強磁場和勻強電場的強度分別為B和E。平板S上有可讓粒子通過的狹縫P和記錄粒子位置的膠片A1A2。平板S下方有強度為B0的勻強磁場。則此粒子帶________電荷且經過速度選擇器時的速度大小為________，選擇器內磁場方向為垂直紙面________(填向外或向內)。19．如圖所示寬度為d、厚度為h的金屬板放在垂直于它的磁感應強度為B的勻強磁場中，當有電流I通過金屬板時，在金屬板上側面A和下側面A’ 間產生電勢差，這種現象叫霍爾效應.若金屬板內自由電子密度為n，則產生的電勢差U=______________.三、綜合題（共4題）20．如圖所示，在足夠大的空間范圍內，同時存在著   豎直向上的勻強電場和垂直紙面向里的水平勻強磁場，磁感應強度B=2T．小球1帶正電，小球2不帶電，靜止放置于固定的水平懸空支架上．小球向右以v1=12 m/s的水平速度與小球2正碰，碰后兩小球粘在一起在豎直平面內做勻速圓周運動，兩小球速度水平向左時離碰撞點的距離為2m．碰后兩小球的比荷為4C/kg．（取g=10 m/s2) （1）電場強度E的大小是多少？（2）兩小球的質量之比是多少？21．如圖，平面直角坐標系xOy的第II象限內存在沿x軸負方向的勻強電場，一質量為m、電荷量為q的帶負電粒子（不計重力），從x軸上的（-L，0）點，以大小為v0的速度沿y軸正方向射入電場，通過電場后從y軸上的C（0，2L）點進入第I象限。（1）求電場強度大小E；（2）若第I象限內存在方向垂直于坐標平面向里的勻強磁場，則上述粒子經磁場偏轉后將從x軸上的 D（2L，0）點進入第IV象限。求該磁場的磁感應強度大小B；（3）若第I象限僅在某區域內存在大小仍為B，方向垂直于坐標平面向外的矩形勻強磁場，則上述粒子經磁場偏轉后將從x軸上D點垂直進入第IV象限，求該矩形磁場區域的最小面積。22．電子擴束裝置由電子加速器、偏轉電場和偏轉磁場組成，如圖甲所示。大量電子由靜止開始，經加速電場加速后，連續不斷地沿板間距為d的平行極板正中間射入偏轉電場，在偏轉電場中運動T時間后，進入方向垂直紙面向外的勻強磁場，磁場的豎直寬度足夠大、水平寬度為L，電子最后打在豎直放置的熒光屏上。已知兩板間所加電壓隨時間變化規律如圖乙所示，電壓最大值為U0、周期為T；電子的質量為m、電荷量為e，其重力不計，所有電子均能從兩板間通過。(1)求t=0時刻進入偏轉電場的電子在離開偏轉電場時的位置到的距離y；(2)要使電子能垂直打在熒光屏上①求勻強磁場的磁感應強度B；②求垂直打在熒光屏上的電子束的寬度。23．如圖，區域I內有與水平方向成角的勻強電場E1，區域?qū)挾葹?/span>d1，區域II內有正交的有界勻強磁場B和勻強電場E2，區域?qū)挾葹?/span>d2，磁場方向垂直紙面向里，電場方向豎直向下，一質量為m、帶電量為q的微粒在區域I左邊界的P點，由靜止釋放后水平向右做直線運動，進入?yún)^(qū)域II后做勻速圓周運動，從區域II右邊界上的Q點穿出，其速度方向改變了90°，重力加速度為g，求：（1）區域I和區域II內勻強電場的電場強度E1、E2的大?。?/span>（2）區域II內勻強磁場的磁感應強度B的大小。
參考答案：1．C2．B3．C4．B5．D6．D7．D8．C9．A10．A12．C13．D14．C15．D16．17．     垂直紙面向里     18．     正電          向外19．20．（1）E=2.5N/C     （2）21．（1）；（2）；（3）16L222．(1)；(2)①，②23．（1），（2）
