高中人教版 (2019)2 交變電流的描述公開課課件ppt

這是一份高中人教版 (2019)2 交變電流的描述公開課課件ppt，文件包含32交變電流的描述課件pptx、32交變電流的描述作業含答案docx、32交變電流的描述教案docx、電容器對交變電流的作用mp4、電感對交變電流的作用mp4等5份課件配套教學資源，其中PPT共25頁， 歡迎下載使用。

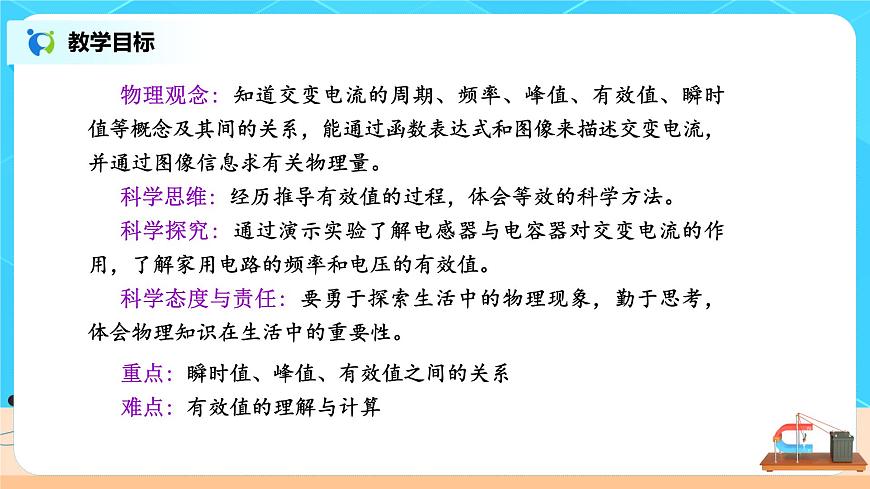

物理觀念: 知道交變電流的周期、頻率、峰值、有效值、瞬時值等概念及其間的關系，能通過函數表達式和圖像來描述交變電流，并通過圖像信息求有關物理量。科學思維: 經歷推導有效值的過程，體會等效的科學方法。科學探究: 通過演示實驗了解電感器與電容器對交變電流的作用，了解家用電路的頻率和電壓的有效值?？茖W(xué)態度與責任: 要勇于探索生活中的物理現象，勤于思考，體會物理知識在生活中的重要性。
重點: 瞬時值、峰值、有效值之間的關系難點: 有效值的理解與計算
1.交變電流（AC）
電流大小和方向隨時間做周期性變化，叫作交變電流。
2.正弦交流電的變化規律：
不同的運動形式，用不同的物理量來描述。比如直線運動、曲線運動、圓周運動、簡諧運動，各有不同的物理量來描述運動的特征。今天我們學習描述交變電流的物理量。
一、描述交流電變化快慢的物理量
交變電流完成一次周期性變化所需的時間
1秒內線圈在勻強磁場中轉動的角度（弧度）
交變電流1秒內完成周期性變化的次數

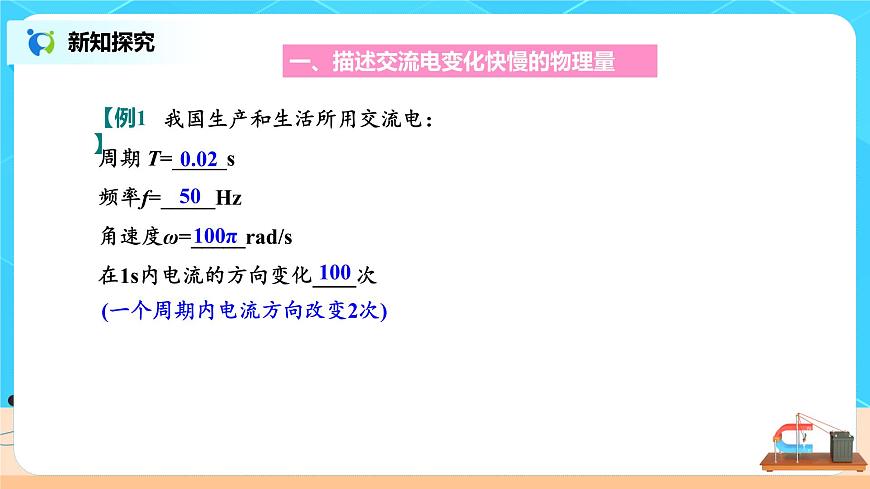

我國生產和生活所用交流電：周期 T=_____s頻率f=_____Hz角速度ω=_____rad/s在1s內電流的方向變化____次
(一個周期內電流方向改變2次)
二、描述交流電大小的物理量

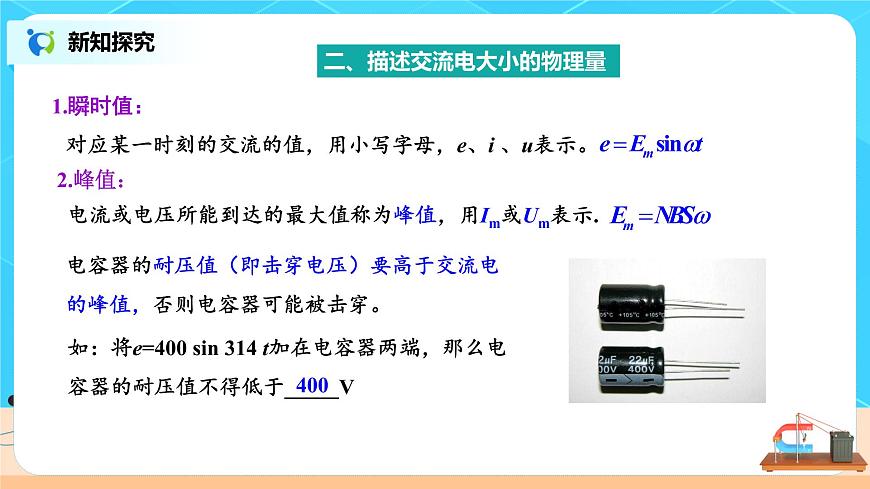

對應某一時刻的交流的值，用小寫字母，e、i 、u表示。
電流或電壓所能到達的最大值稱為峰值，用Im或Um表示.
電容器的耐壓值（即擊穿電壓）要高于交流電的峰值，否則電容器可能被擊穿。
如：將e=400 sin 314 t加在電容器兩端，那么電容器的耐壓值不得低于_____V

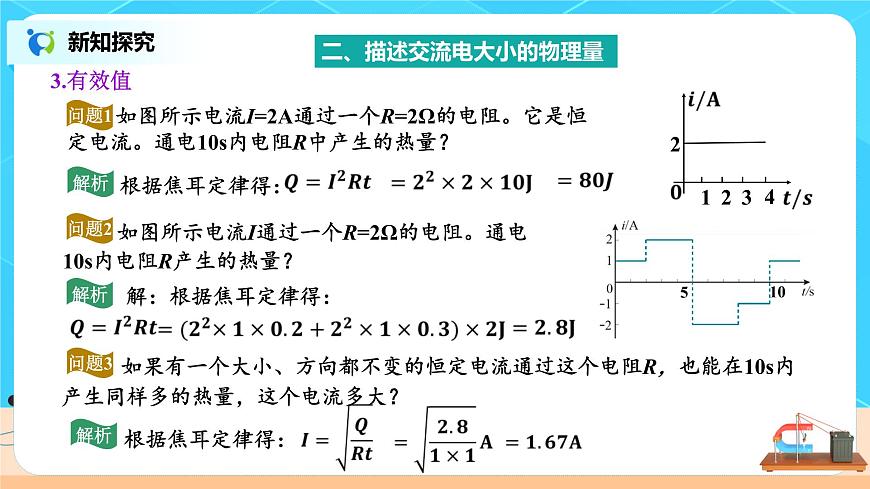

如圖所示電流I=2A通過一個R=2Ω的電阻。它是恒定電流。通電10s內電阻R中產生的熱量？
如圖所示電流I通過一個R=2Ω的電阻。通電10s內電阻R產生的熱量？
如果有一個大小、方向都不變的恒定電流通過這個電阻R，也能在10s內產生同樣多的熱量，這個電流多大？

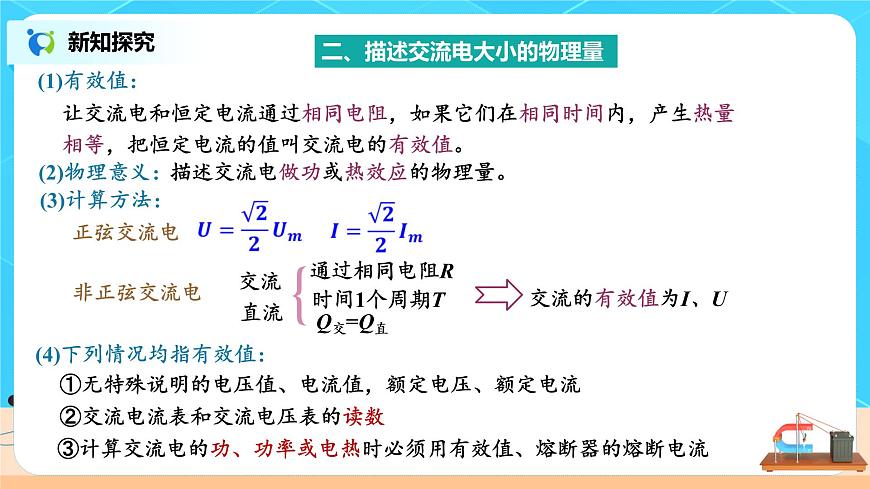

讓交流電和恒定電流通過相同電阻，如果它們?cè)谙嗤瑫r(shí)間內，產生熱量相等，把恒定電流的值叫交流電的有效值。
描述交流電做功或熱效應的物理量。
①無特殊說明的電壓值、電流值，額定電壓、額定電流
②交流電流表和交流電壓表的讀數
③計算交流電的功、功率或電熱時必須用有效值、熔斷器的熔斷電流
(4)下列情況均指有效值：
已知某電阻元件在正常工作時，通過它的電流按如圖所示的規律變化，今將這個電阻元件與一個多用電表串聯，已調至交變電流電流擋則多用電表的讀數為( )
多用電表的讀數是有效值，設該電流的有效值為I，根據交變電流有效值的定義有
所以多用電表的讀數為5A，故選A。
計算感應電荷量時必須用平均值
三、電感器和電容器對交變電流的作用
在直流電路中，影響電流和電壓關系的只有電阻，而在交流電路中影響電流和電壓關系的除了電阻，還有電感和電容．通過電感和電容對交變電流影響的分析討論，我們可以進一步認識到交流與直流的區別．
電阻對直流和交流的阻礙作用相同.
視頻：電阻對直流和交流的阻礙作用
(1)電感對直流電沒有阻礙
電感對交流電有阻礙作用
(2)交流電的頻率越高， 電感的阻礙作用越大。
(3)電感對交流電的阻礙 作用叫感抗.
視頻：電感對直流和交流的阻礙作用
(1)電容對直流起完全隔斷作用，
(2)交流電的頻率越高，電容的 阻礙作用越小。
(3)電容對交流電的阻礙作用 叫容抗。
視頻：電容對直流和交流的阻礙作用
　 如圖所示，線圈的自感系數和電容器的電容都很?。ㄈ鏛=1mH，C=200pF），此電路的重要作用是（　?。〢．阻直流通交流，輸出交流B．阻交流通直流，輸出直流C．阻低頻通高頻，輸出高頻交流D．阻高頻通低頻，輸出低頻交流和直流
　　　因線圈自感系數很小，所以對低頻成分的阻礙作用很小，這樣直流和低頻成分能順利通過殘留，電容器并聯在電路中，起旁路作用，因電容C很小，對低頻成分的阻礙作用很大，而對部分通過線圈的高頻成分阻礙作用很小，最終輸出的是低頻交流和直流．所以，正確選項為D．
1．最大值——如電容器的耐壓值；
2．瞬時值——啟輝值、偏轉值；
(2)數值上也等于圖線與t軸包圍的面積與t的比值
(3)通過導體的電荷量必須用平均值
1.一個電阻接在10V的直流電源上，它的發熱功率是P，當接到電壓為u=10sinωtV的交流電源上，它的發熱功率（ ） A．0.25P B．0.5P C．P D．2P
2.下列有效值為 的是（ ）
3.有一電阻極小的導線繞制成線圈接在交流電上，如果電源電壓峰值保持不變，比較下面哪種情況，通過線圈的電流最小( )A.所加電源頻率為50 HzB.所加電源頻率為100 HzC.所加電源頻率為50 Hz，減少線圈匝數D.在線圈中加入鐵芯，所加電源頻率為 100 Hz
4.有兩個電容分別為C1=5 μF，C2=3 μF的兩電容器，分別加在峰值一定的交流電源上，比較下列哪種情況通過電容器的電流最大( )A.在C1上加f=50 Hz的交變電流B.在C2上加f=50 Hz的交變電流C.在C1上加f=60 Hz的交變電流D.在C2上加f=60 Hz的交變電流
