高中蘇教版 (2019)任務二 設計并制作站立式辦公桌教學ppt課件

這是一份高中蘇教版 (2019)任務二 設計并制作站立式辦公桌教學ppt課件，共48頁。PPT課件主要包含了中國椅等內容，歡迎下載使用。
結構設計可分為三部分，即桌面、支撐結構和高度調節結構的設計。
1．桌面的設計 桌面要承受一定的外力，需要一定的強度，人機關系要合理。在設計時需要考慮：(1)桌面的材質要易于加工，抗壓抗彎強度好，能承受一般成人伏案時的壓力。(2)桌面的功能分區，根據需求設計整體升降或局部升降。

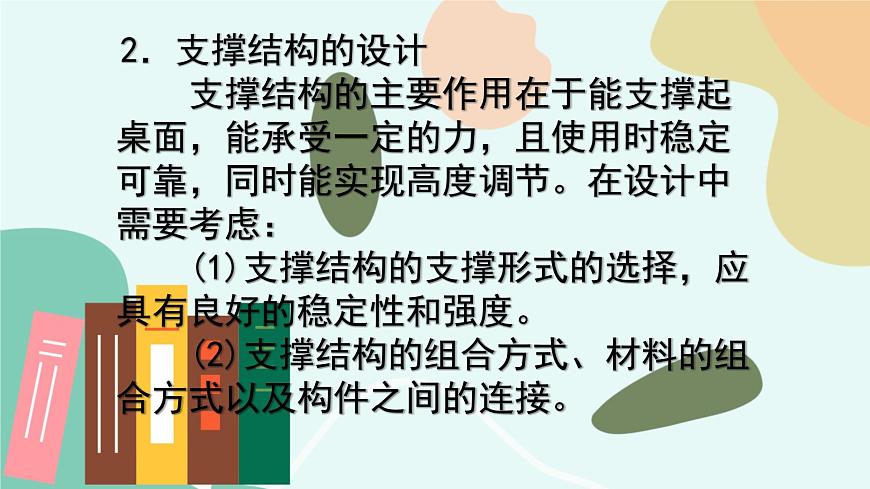

2．支撐結構的設計 支撐結構的主要作用在于能支撐起桌面，能承受一定的力，且使用時穩定可靠，同時能實現高度調節。在設計中需要考慮： (1)支撐結構的支撐形式的選擇，應具有良好的穩定性和強度。 (2)支撐結構的組合方式、材料的組合方式以及構件之間的連接。

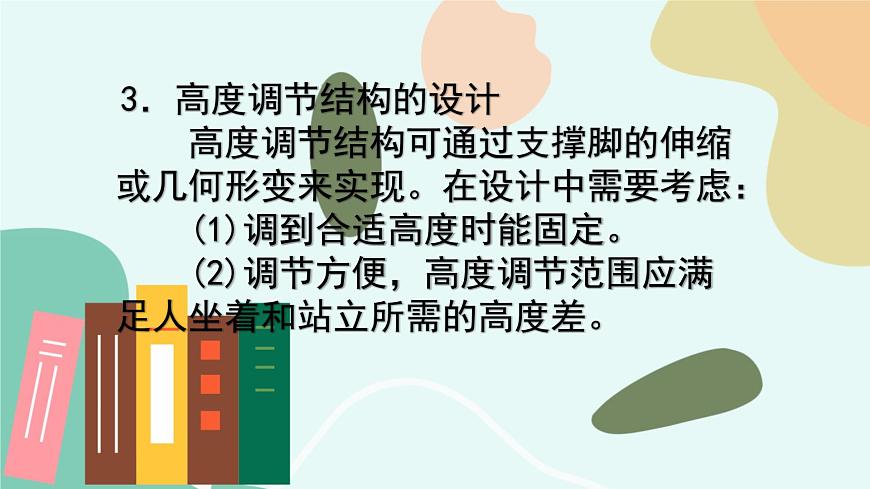

3．高度調節結構的設計 高度調節結構可通過支撐腳的伸縮或幾何形變來實現。在設計中需要考慮： (1)調到合適高度時能固定。 (2)調節方便，高度調節范圍應滿足人坐著和站立所需的高度差。

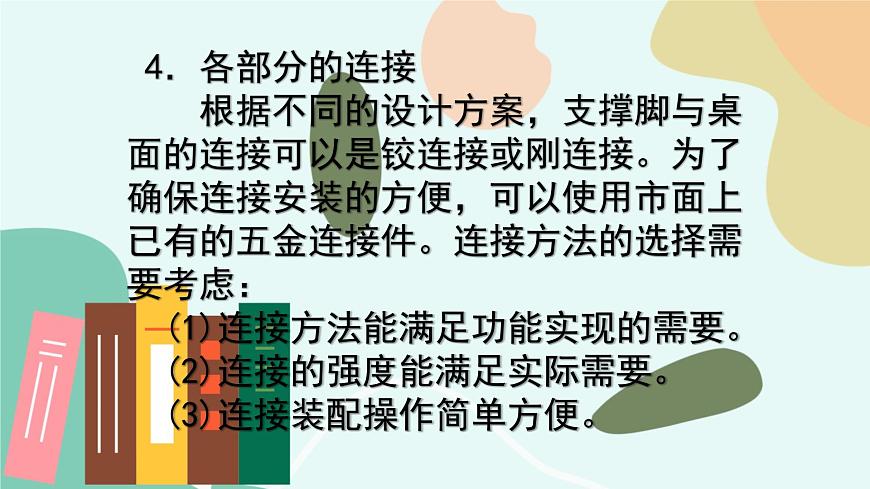

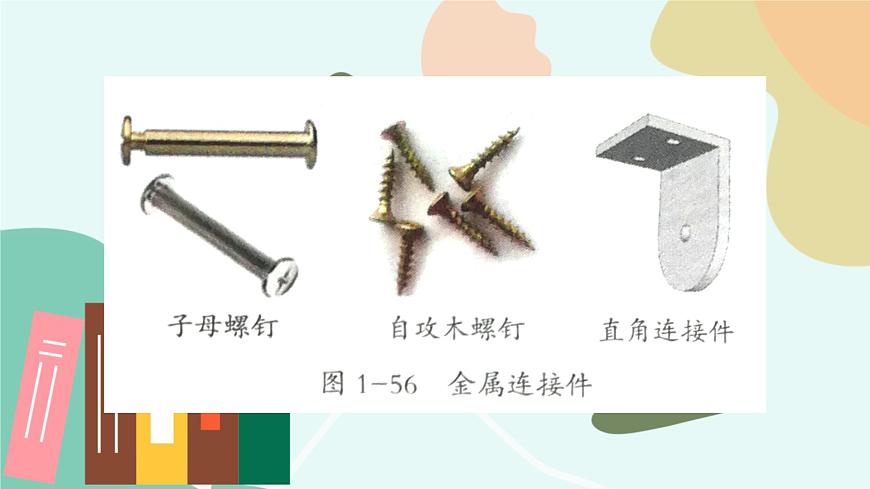

4．各部分的連接 根據不同的設計方案，支撐腳與桌面的連接可以是鉸連接或剛連接。為了確保連接安裝的方便，可以使用市面上已有的五金連接件。連接方法的選擇需要考慮： (1)連接方法能滿足功能實現的需要。 (2)連接的強度能滿足實際需要。 (3)連接裝配操作簡單方便。

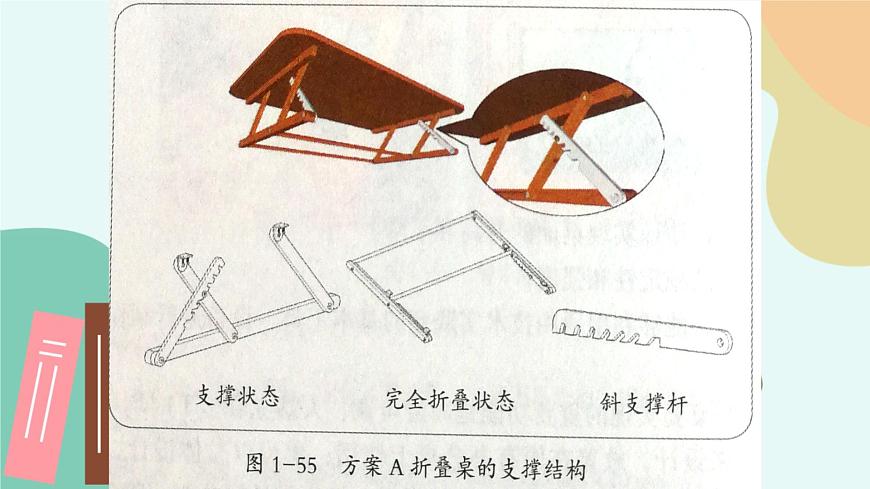

第2題：第一個方案，支撐腳的組成桿件通過滑槽與圓孔相連，滑動時可調節支撐腳長度，通過可徒手調節的螺栓螺母緊固，緊固后可固定支撐腳長度。由于支撐腳、桌板與支撐框架間均采用鉸連接，從而使支撐腳可折疊且桌板的傾斜角度可調節，采用金屬斜撐桿支撐傾斜的桌板，使桌板保持一定的傾斜角度。第二個方案，支撐腳由三節桿件組成，桿件之間采用可轉動且?guī)в旋X輪定位的關節組成。當拉動拉環旋轉一定的角度，關節可轉動；當拉環復位后，不能轉動，從而固定調節后的角度。
趕棖（ gǎn chéng ）
第1題：“中國椅”在整體上借鑒了圈椅傳統的天圓地方構造，但是提高了四條趕棖（ gǎn chéng ）的位置，甚至去掉，使得椅子下部分“方”的空間變得過于開放，失去了正方體的框架感?！爸袊巍边@種做法擴大了腳的活動空間，活動起來更舒服，是現代椅子較為常見的設計。 扶手部分有明顯差別，圈椅的扶手較長，從側面看是突出到椅面以外的，而“中國椅”的扶手較短，基本上只能搭肘、斜倚，沒法扶握。 兩者的座面采用的都是自帶軟墊，只不過圈椅所用為藤編，“中國椅”系列以布墊和繩編為主。藤編的舒適度不及布墊和繩編，而且較滑；繩編和布墊的摩擦系數更大，使人坐得更穩。另外，“中國椅”是直靠背，圈椅通常是S型或者C型靠背，更能貼合使用者的脊柱，從這一方面看圈椅會更加舒服。
