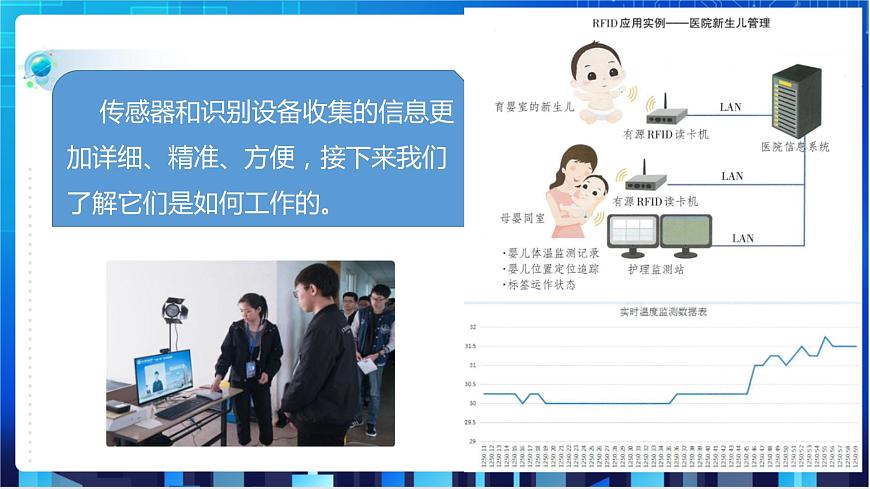

傳感器和識別設備收集的信息更加詳細、精準、方便，接下來我們了解它們是如何工作的。

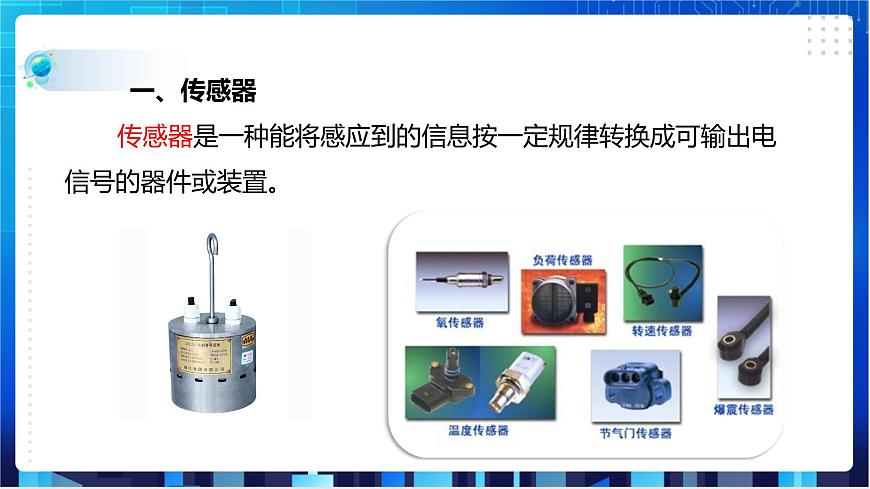

一、傳感器 傳感器是一種能將感應到的信息按一定規律轉換成可輸出電信號的器件或裝置。

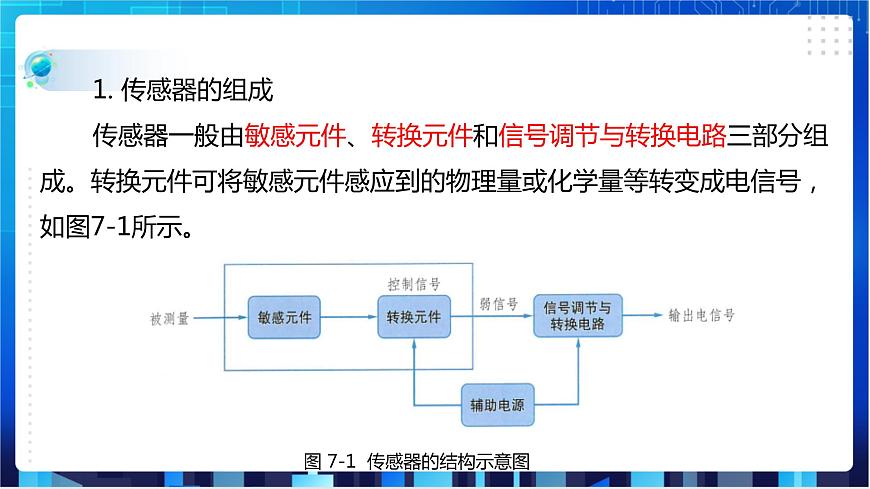

1. 傳感器的組成 傳感器一般由敏感元件、轉換元件和信號調節與轉換電路三部分組成。轉換元件可將敏感元件感應到的物理量或化學量等轉變成電信號，如圖7-1所示。
圖 7-1 傳感器的結構示意圖

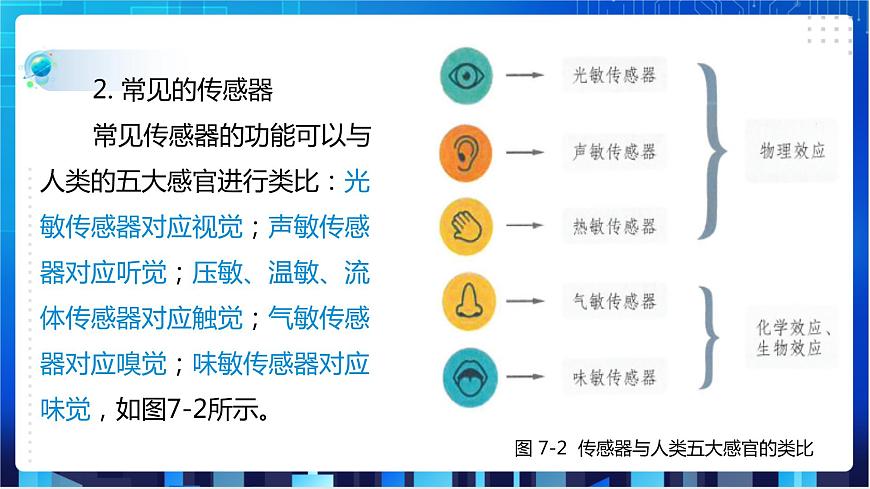

2. 常見的傳感器 常見傳感器的功能可以與人類的五大感官進行類比：光敏傳感器對應視覺；聲敏傳感器對應聽覺；壓敏、溫敏、流體傳感器對應觸覺；氣敏傳感器對應嗅覺；味敏傳感器對應味覺，如圖7-2所示。
圖 7-2 傳感器與人類五大感官的類比

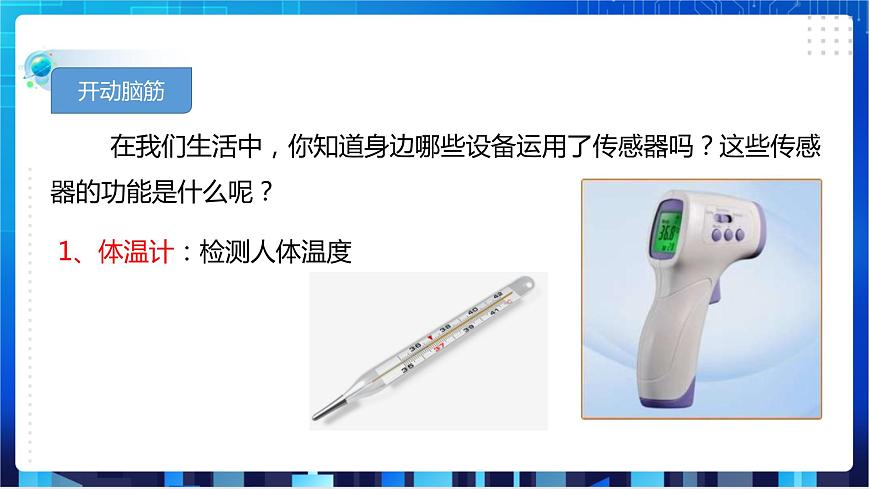

在我們生活中，你知道身邊哪些設備運用了傳感器嗎？這些傳感器的功能是什么呢？
1、體溫計：檢測人體溫度

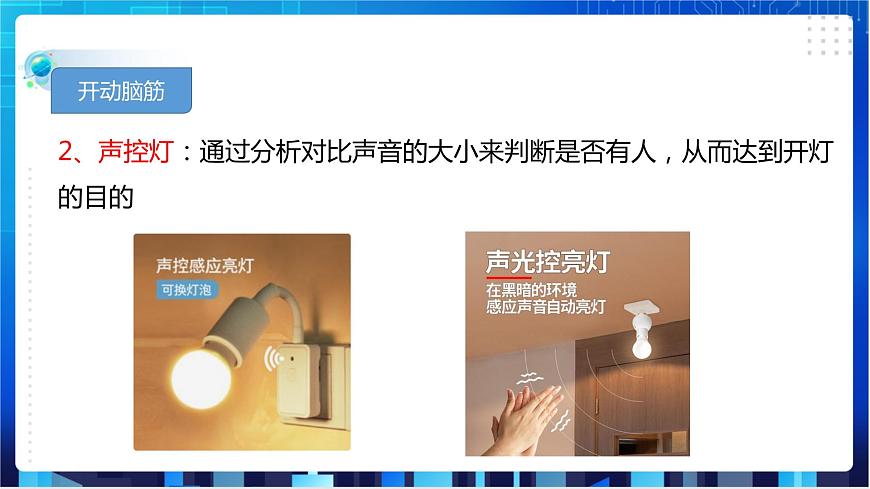

2、聲控燈：通過分析對比聲音的大小來判斷是否有人，從而達到開燈的目的

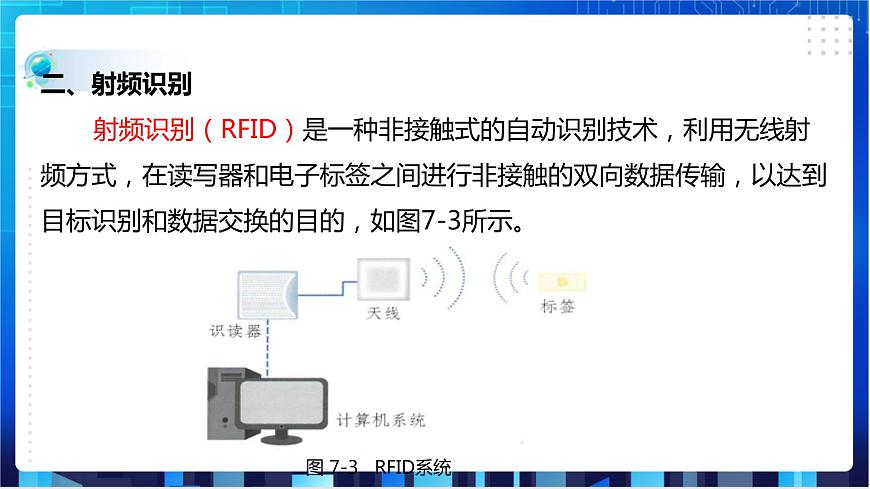

二、射頻識別 射頻識別（RFID）是一種非接觸式的自動識別技術，利用無線射頻方式，在讀寫器和電子標簽之間進行非接觸的雙向數據傳輸，以達到目標識別和數據交換的目的，如圖7-3所示。
圖 7-3 RFID系統
采用RFID技術的標簽稱為電子標簽，如圖7-4所示是常見的電子標簽。電子標簽內部主要由芯片、天線（線圈）和外部封裝材料等組成。
圖 7-4 常見的電子標簽
電子標簽的優點：數據采集更加快捷、精準、壽命長、成本低等。在圖書管理、公路收費等方面得到了廣泛的應用。如圖7-5所示是電子不停車收費系統。
圖 7-5 ETC專用通道
RFID技術依據其標簽的供電方式可分為三類，即無源RFID、有源RFID與半有源RFID。
有源RFID：由電池、內存和天線一起構成，一直通過設定頻段外發信息，支持遠距離識別。
無源RFID：具有抗干擾能力，可自定義讀寫標準數據，在專門的應用系統效率更加快捷
半有源RFID：集成了前兩者的優勢。正常處于休眠狀態只有在激活標簽后才會工作。
三、傳感器的應用 我們可以利用傳感器解決一些簡單的應用問題，如利用溫度傳感器和一些開源硬件，實現對環境溫度的檢測。以micr:bit為例，利用其內置溫度傳感器，每隔1秒實時獲取環境溫度，方法如下： （1）通過USB連接線將micr:bit接到計算機，確保連接成功。
圖 7-6 BXY編輯界面
（2）打開IDE程序BXY，新建編輯界面，保存文件，如圖7-6所示。
（3）在編輯界面輸入如下代碼：
frm micrbit imprt *
while True :
print (temperature () )
sleep (1000)
#引用micrbit庫
#輸出溫度傳感器上的溫度值
（4）單擊“燒錄”按鈕，將程序上傳到micr:bit，打開串口工具，查看串口數據，如圖7-7所示。
圖 7-7 串口數據
利用土壤濕度傳感器，實時獲取土壤濕度。
常見的開源硬件
一、Arduin Arduin是一款便捷靈活、方便上手的開源電子原型平臺。Arduin平臺 由硬件(各種型號的Arduin控制板)和Arduin集成開發環境(Arduin IDE)組成。ArduinUNOR3是最常見的Arduin控制板，其處理器核心是ATmega 328，同時具有14路數字輸入/輸出口(其中6路可作為PWM輸出)、6路模擬輸入、一個16MHz晶體振蕩器、一個USB接口、一個電源插座、一個ICSP header和一個復位按鈕。
二、樹莓派 樹莓派(Raspberry Pi，簡稱Rpi或者RasPi)是一款基于Linux系統的、只有一張卡片大小的卡片式計算機。樹莓派提供USB接口、以太網接口、SD卡擴展接口以及1個HDMI高清視頻輸出接口。因為樹莓派可以較好地與物聯網技術結合，通過開源平臺可以實現物聯網開發模式的優化，同時又可以實現計算機學科教育的智能化，所以它被廣泛應用于GPS導航、智能機器人、遠程監控、自動化系統等項目。
三、micr:bit micr:bit是一款由英國廣播電視公司(BBC) 推出的專為青少年編程教育設計的單片機，它主要由板載藍牙、加速度計、電子羅盤、3個按鈕和5X5 LED陣列組成。它采用MicrUSB口供電，在底部還有多個環孔連接器，可以通過任意一個網頁瀏覽器在Blcks、JavaScript、 Pythn、 Scratch 等編輯器.上編寫代碼，控制外接設備。
四、掌控板 掌控板是一塊MicrPythn微控制器板，它集成了ESP32高性能雙核芯片，支持Wi-Fi和藍牙雙模通信，板上集成OLED顯示屏、RGB燈、加速度計、麥克風、數字光線傳感器、蜂鳴器、按鍵開關、觸摸開關、金手指外部拓展接口，支持圖形化及Pythn代碼編程。
1. 傳感器由___________、__________、_____________________三部分組成。 2. RFID系統的組成有哪些？舉例說明生活中的RFID應用實例。
RFID系統由內部的芯片、天線和外部的封裝材料組成實例應用：車牌識別、門禁卡等
1、傳感器一般由敏感元件、轉換元件和信號調節與轉換電路三部分組成2、射頻識別利用無線射頻方式，在讀寫器和電子標簽之間進行非接觸的雙向數據傳輸3、電子標簽的優點：數據采集更加快捷、精準、壽命長、成本低等4、 RFID技術可分為無源RFID、有源RFID與半有源RFID
一、 傳感器二、射頻識別三、傳感器的應用
