信息技術八年級下冊第二單元 物聯網第9課 控制與反饋完整版課件ppt

這是一份信息技術八年級下冊第二單元 物聯網第9課 控制與反饋完整版課件ppt，文件包含第9課控制與反饋pptx、第9課控制與反饋doc等2份課件配套教學資源，其中PPT共21頁， 歡迎下載使用。

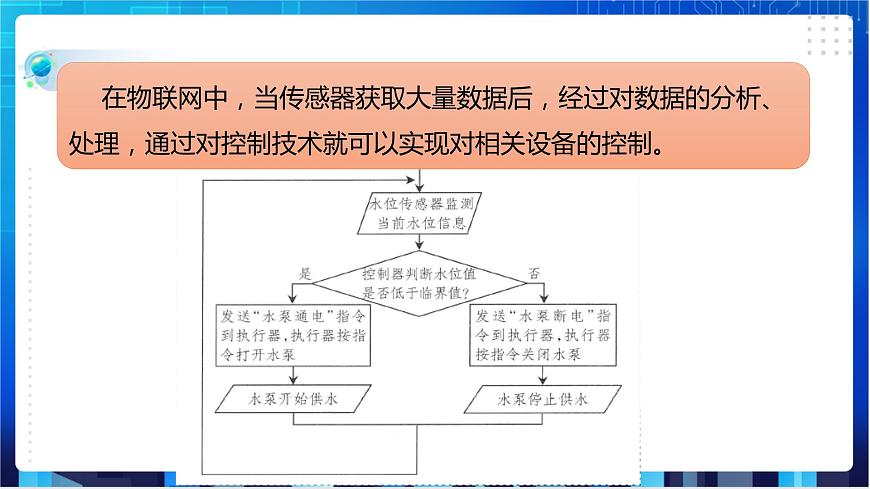

在物聯網中，當傳感器獲取大量數據后，經過對數據的分析、處理，通過對控制技術就可以實現對相關設備的控制。
同學們知道是如何實現的呢？

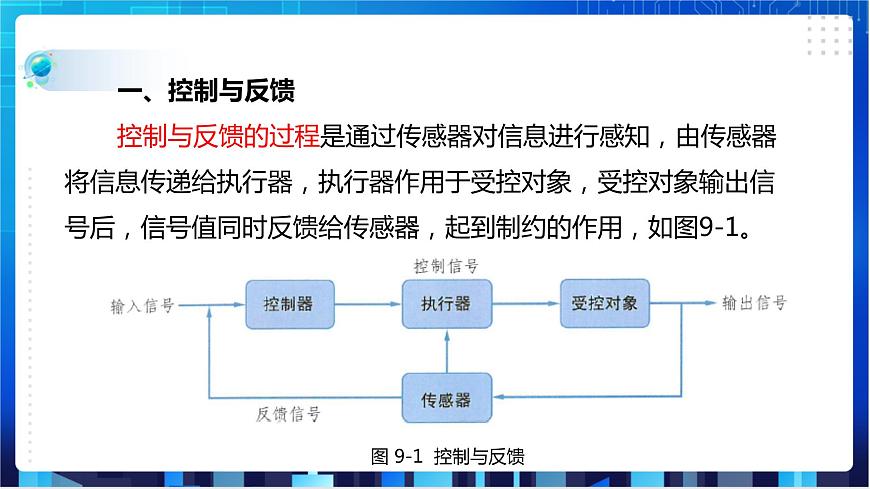

一、控制與反饋 控制與反饋的過程是通過傳感器對信息進行感知，由傳感器將信息傳遞給執行器，執行器作用于受控對象，受控對象輸出信號后，信號值同時反饋給傳感器，起到制約的作用，如圖9-1。
圖 9-1 控制與反饋

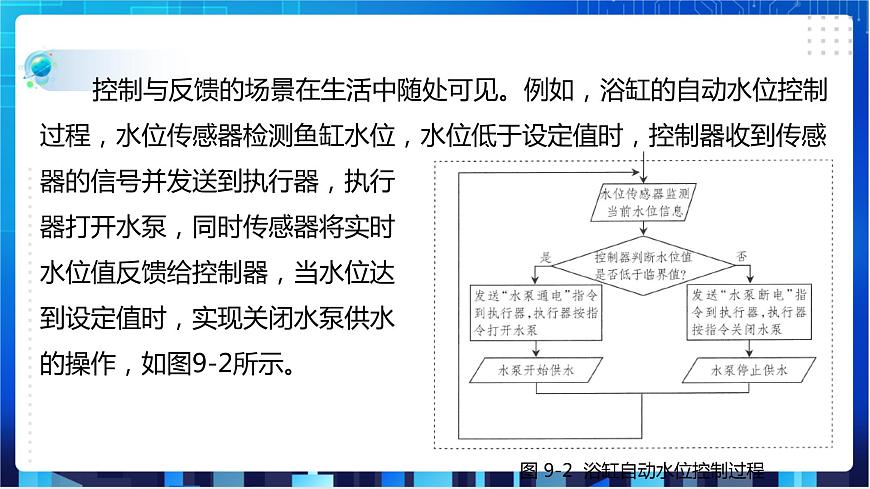

控制與反饋的場景在生活中隨處可見。例如，浴缸的自動水位控制過程，水位傳感器檢測魚缸水位，水位低于設定值時，控制器收到傳感器的信號并發送到執行器，執行器打開水泵，同時傳感器將實時水位值反饋給控制器，當水位達到設定值時，實現關閉水泵供水的操作，如圖9-2所示。
圖 9-2 浴缸自動水位控制過程

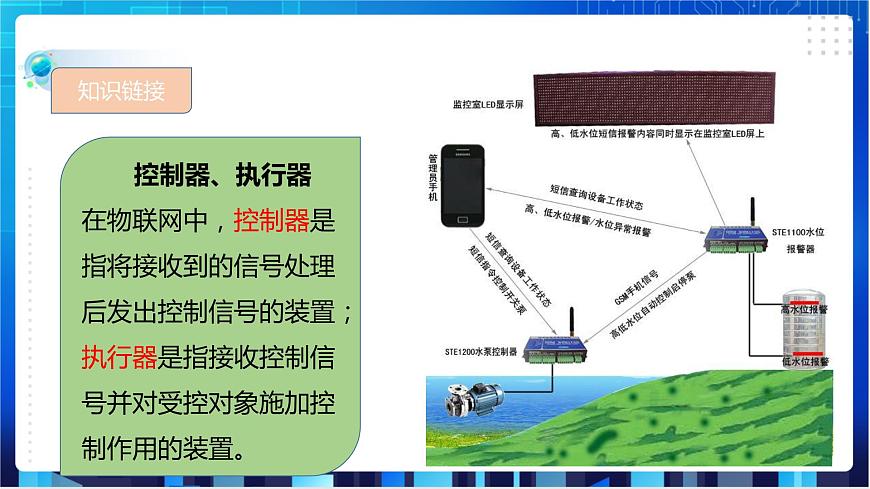

控制器、執行器 在物聯網中，控制器是指將接收到的信號處理后發出控制信號的裝置；執行器是指接收控制信號并對受控對象施加控制作用的裝置。

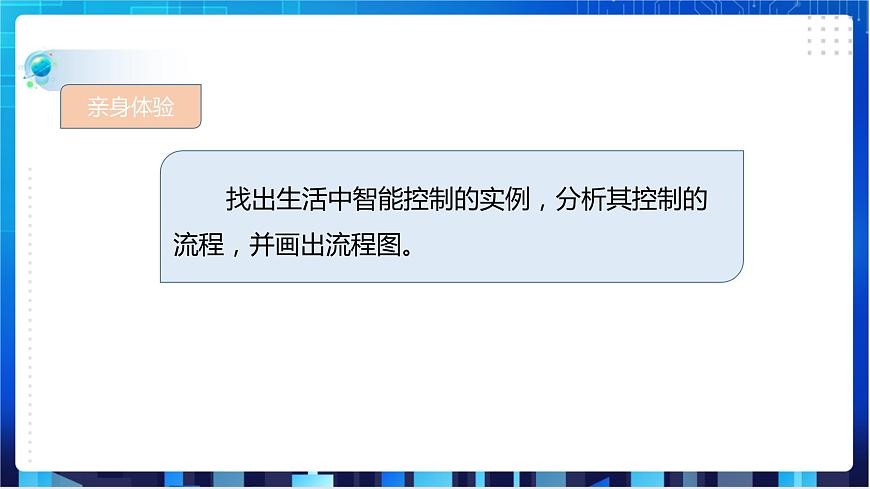

找出生活中智能控制的實例，分析其控制的流程，并畫出流程圖。

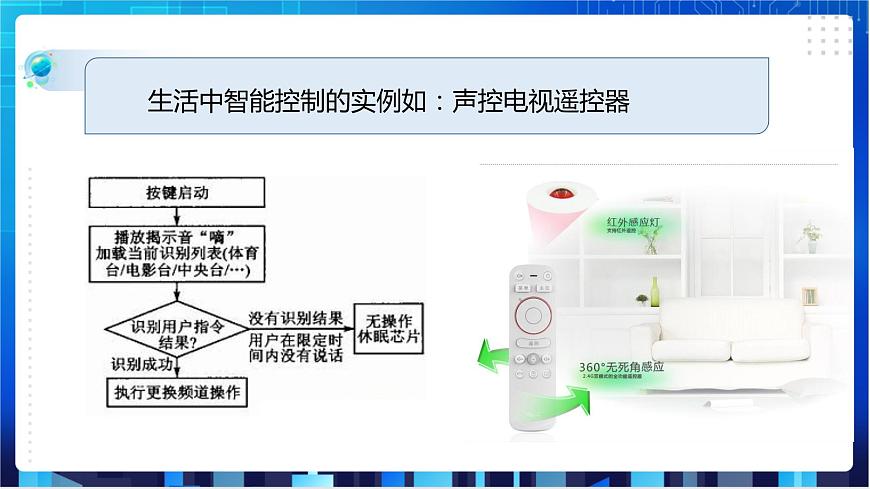

生活中智能控制的實例如：聲控電視遙控器
二、控制的形式 根據控制主體的不同，控制形式可分為手動控制和自動控制。 1.自動控制 自動控制是指對采集到的數據進行分析和處理，并按已定的控制規則，決定將要采取的控制行為。自動控制系統的應用較為廣泛，如火車站人臉識別進站系統，當旅客在進站的閘機上刷身份證信息，同時進行人臉識別對比，并在數據庫中查找這一身份信息，判斷該旅客是否購買了本站車次車票，然后做出是否打開閘門的決定，如圖9-3所示。
圖 9-3 人臉識別進站閘機
同學們都接觸過哪些自動控制的智能設備，它們是如何實現自動控制的？
例如煙霧探測器：利用敏感元件檢測煙霧得濃度，達到一定值時敏感元件產生電壓，放大電流，報警器產生一定頻率的聲音，發出警報聲。
2.手動控制 手動控制是由人直接或間接操作的控制。遠程控制是常見的手動控制，它是指借助計算機、手機等終端連接到物聯網設備，通過軟件發送指令，以實現對遠程設備的控制。
例如，某智能品牌的APP，通過網絡連接到在線設備，實現對設備的控制，如圖9-4所示。
圖 9-4 遠程控制APP

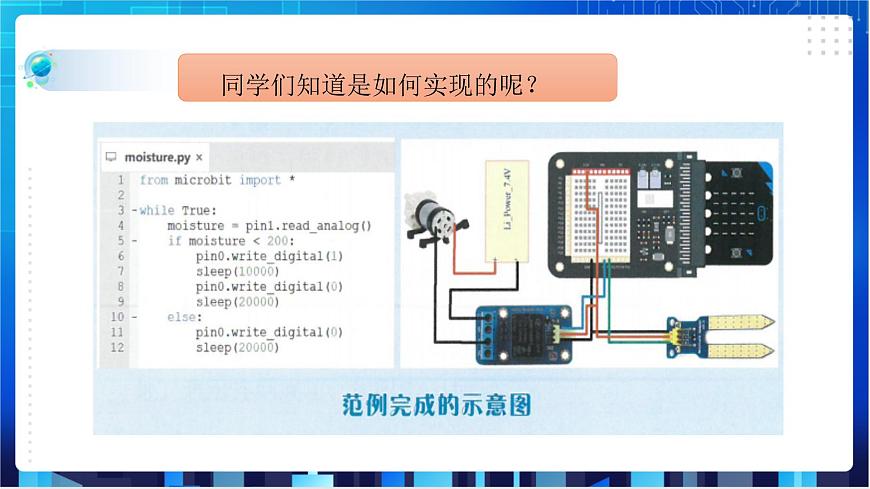

三、應用實例—魚缸水位控制 將水位傳感器與開源硬件連接，可以制作魚缸水位控制裝置。以micr:bit為例，通過擴展板連接水位傳感器、繼電器模塊、直流抽水水泵等設備，實現低于預設水位自動供水的效果，方法如下：（1）連接micr:bit、擴展板、水位傳感器、繼電器模塊、直流抽水泵，并接到計算機。（2）打開IDE程序BXY，新建一個編輯界面，保存文件。（3）在編輯界面輸入如下代碼：
（4）單擊“燒錄”按鈕，將程序上傳到micr:bit，調式水位傳感器在水位上方的合適位置。當LED點陣顯示如圖9-5所示，表示當前水位低于設定值，水泵供水，當LED點陣顯示如圖9-6所示，則當前水位已達設定值，水泵停止供水。
圖 9-5 傷心表情
圖 9-6 笑臉表情
1. 生活中有哪些智能設備能夠實現遠程控制？請舉例說明。 2.設計一個植物檢測儀，實現自動澆水功能。
1. 通過手機等智能終端控制家中燈、空調等設備。
1、控制與反饋的工作過程： 傳感器將感知到的信息傳給執行器、執行器作用于受控對象、受控對象將輸出信號反饋給傳感器。2、控制形式可分為手動控制和自動控制
一、控制與反饋二、控制的形式三、應用實例—魚缸水位控制
