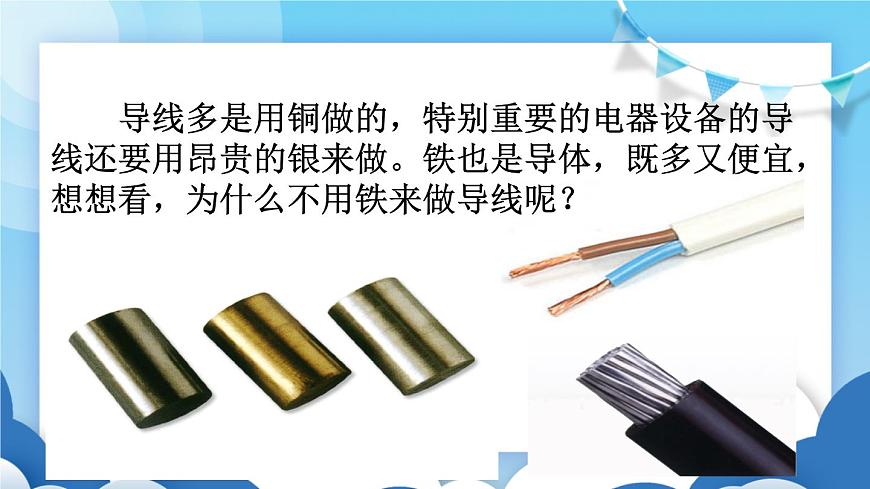

　　導線多是用銅做的，特別重要的電器設備的導線還要用昂貴的銀來做。鐵也是導體，既多又便宜，想想看，為什么不用鐵來做導線呢？

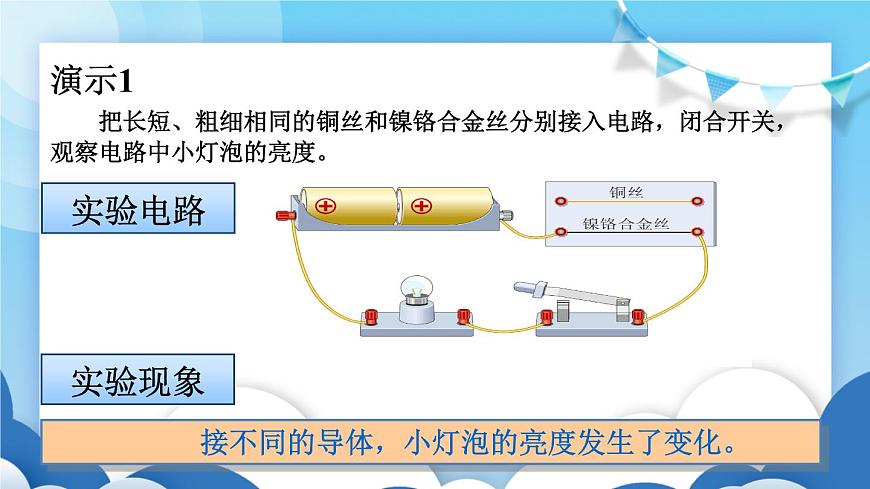

把長短、粗細相同的銅絲和鎳鉻合金絲分別接入電路，閉合開關，觀察電路中小燈泡的亮度。
接不同的導體，小燈泡的亮度發生了變化。

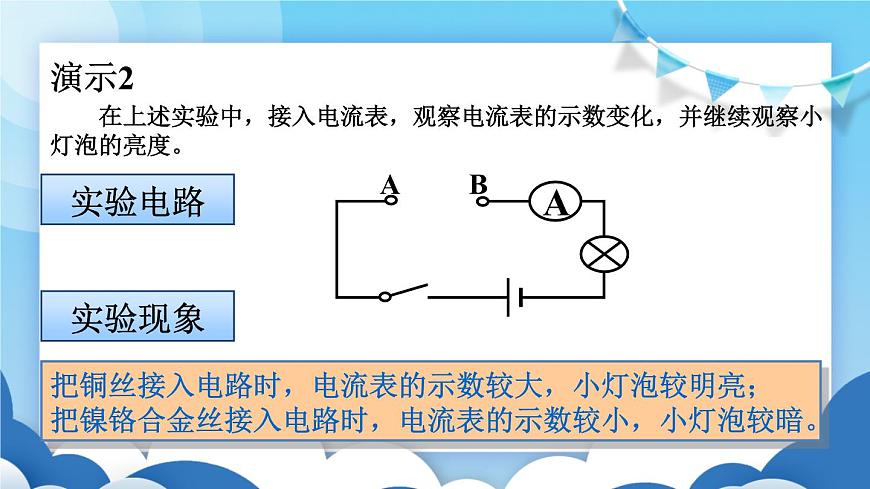

　　在上述實驗中，接入電流表，觀察電流表的示數變化，并繼續觀察小燈泡的亮度。
把銅絲接入電路時，電流表的示數較大，小燈泡較明亮；把鎳鉻合金絲接入電路時，電流表的示數較小，小燈泡較暗。 　　

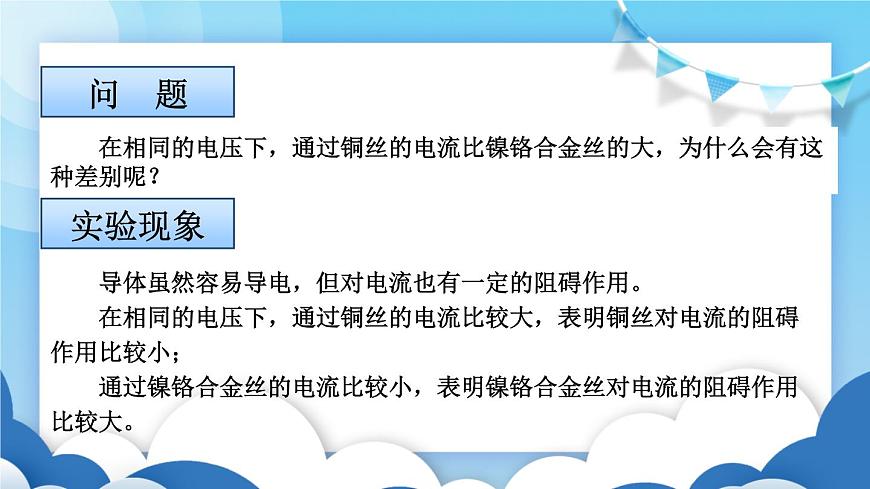

　　導體雖然容易導電，但對電流也有一定的阻礙作用?！　≡谙嗤碾妷合拢ㄟ^銅絲的電流比較大，表明銅絲對電流的阻礙作用比較??；　　通過鎳鉻合金絲的電流比較小，表明鎳鉻合金絲對電流的阻礙作用比較大。
　　在相同的電壓下，通過銅絲的電流比鎳鉻合金絲的大，為什么會有這種差別呢？

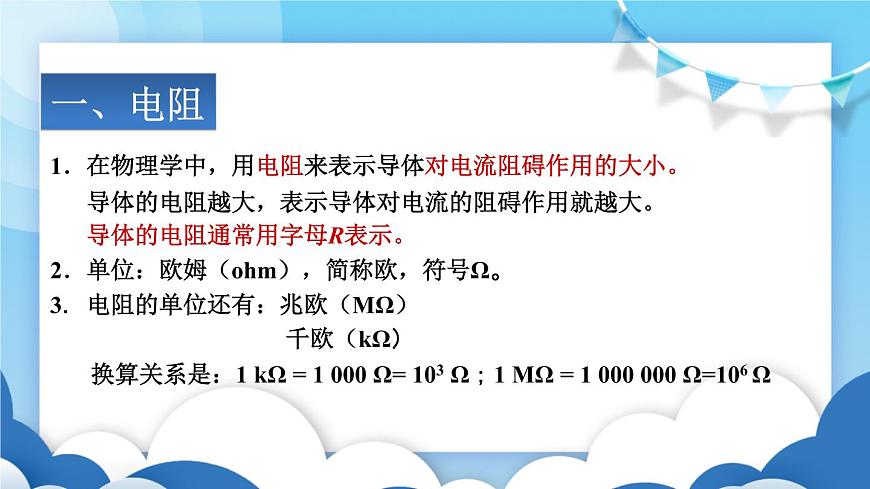

1．在物理學中，用電阻來表示導體對電流阻礙作用的大小。　 導體的電阻越大，表示導體對電流的阻礙作用就越大。 導體的電阻通常用字母R表示。2．單位：歐姆，簡稱歐，符號Ω。3．電阻的單位還有：兆歐（MΩ）　　　　　　　　　 千歐（kΩ） 　 換算關系是：1 kΩ = 1 000 Ω= 103 Ω；1 MΩ = 1 000 000 Ω=106 Ω

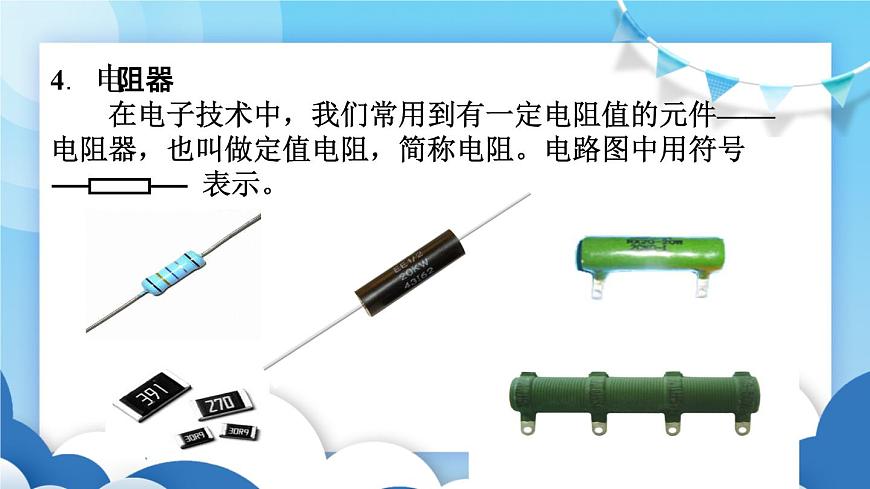

4．電阻器　　在電子技術中，我們常用到有一定電阻值的元件——電阻器，也叫做定值電阻，簡稱電阻。電路圖中用符號 表示。

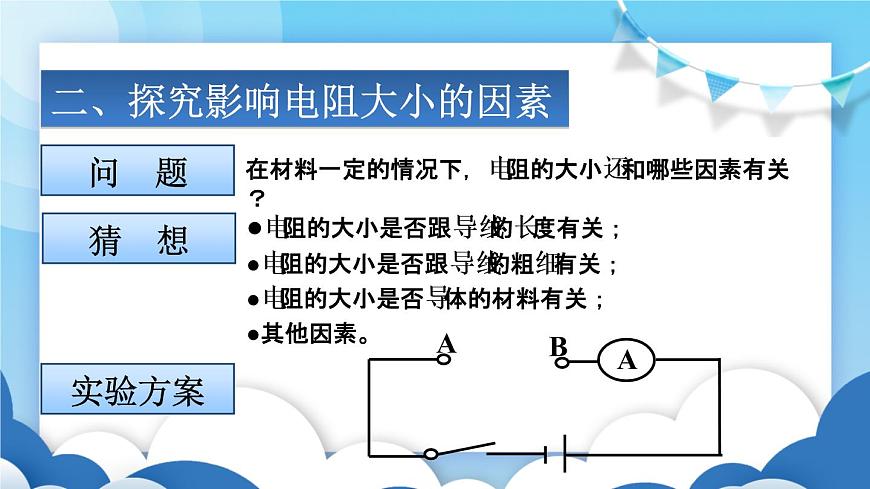

●電阻的大小是否跟導線的長度有關；●電阻的大小是否跟導線的粗細有關；●電阻的大小是否導體的材料有關；●其他因素。
在材料一定的情況下，電阻的大小還和哪些因素有關？
二、探究影響電阻大小的因素
1．探究電阻與導體長度的關系
實驗1：電阻是否與導體的長度有關
　 導體的電阻與長度有關。　 材料、橫截面積相同，導體越長，電阻越大。
2．探究電阻與導體橫截面積的關系
實驗2：電阻與導體橫截面積是否有關
　 導體的電阻與橫截面積有關；　 材料、長度相同，導體的橫截面積越大，電阻越小。
3．探究電阻與導體的材料的關系
導體的電阻與導體的材料有關；橫截面積、長度相同，導體的電阻還與導體的材料有關。
實驗3：電阻與導體的材料有關
實驗4：電阻還與溫度有關
　　在其他條件相同的情況下，電阻較小的材料導電性能較強；反之，電阻較大，導電性能較弱。右圖展示的是不同材料在導電性能上的排序，從上至下，材料的導電性能依次減弱。
1．一個導體接在3伏的電源上，電阻大小為10歐，若從電 路中取下這個導體，導體的電阻值為_______歐。解析：　 電阻大小為10歐，是這個導體本身的屬性，與導體是否連在電路中，兩端是否有電壓，其中是否有電流都無關。
2．簡要回答下列問題：
?。?）高壓線的絕緣子（如圖）為什么用陶瓷材料而不用玻璃？
?。?）鐵比銅便宜，為什么家庭電路中用銅導線而不用鐵導線？
?。?）為什么不能用濕手操作電器？
3. A、B兩根完全一樣的導線，長度都是1 m。把A剪去一半，剩下的一半跟B相比，哪個電阻大？把A剩下的一半再拉長到 1 m跟B相比，哪個電阻大？
