高考物理一輪復習課時檢測六十一電磁感應中的圖像問題含解析新人教版

這是一份高考物理一輪復習課時檢測六十一電磁感應中的圖像問題含解析新人教版，共7頁。

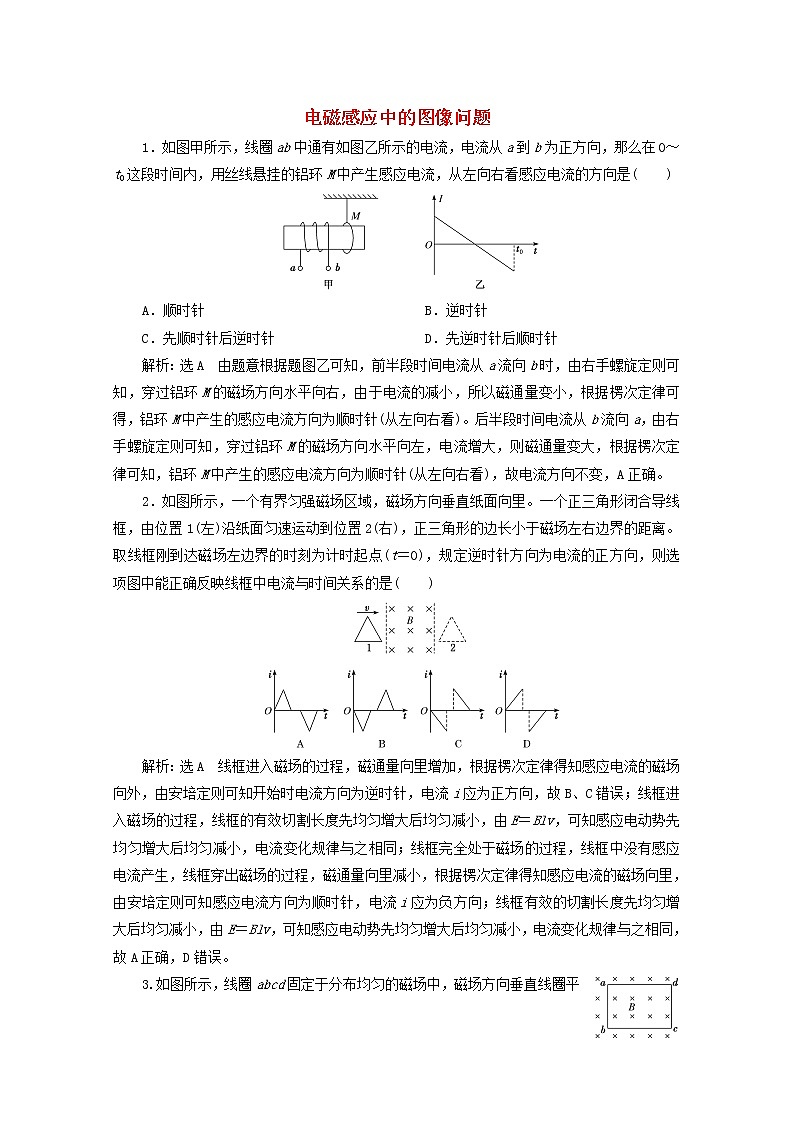

電磁感應中的圖像問題1．如圖甲所示，線圈ab中通有如圖乙所示的電流，電流從a到b為正方向，那么在0～t0這段時間內，用絲線懸掛的鋁環M中產生感應電流，從左向右看感應電流的方向是(　　)A．順時針　　　　　　　　 B．逆時針C．先順時針后逆時針  D．先逆時針后順時針解析：選A　由題意根據題圖乙可知，前半段時間電流從a流向b時，由右手螺旋定則可知，穿過鋁環M的磁場方向水平向右，由于電流的減小，所以磁通量變小，根據楞次定律可得，鋁環M中產生的感應電流方向?yàn)轫槙r(shí)針(從左向右看)。后半段時間電流從b流向a，由右手螺旋定則可知，穿過鋁環M的磁場方向水平向左，電流增大，則磁通量變大，根據楞次定律可知，鋁環M中產生的感應電流方向?yàn)轫槙r(shí)針(從左向右看)，故電流方向不變，A正確。2．如圖所示，一個有界勻強磁場區域，磁場方向垂直紙面向里。一個正三角形閉合導線框，由位置1(左)沿紙面勻速運動到位置2(右)，正三角形的邊長小于磁場左右邊界的距離。取線框剛到達磁場左邊界的時刻為計時起點(t＝0)，規定逆時針方向?yàn)殡娏鞯恼较颍瑒t選項圖中能正確反映線框中電流與時間關系的是(　　)解析：選A　線框進入磁場的過程，磁通量向里增加，根據楞次定律得知感應電流的磁場向外，由安培定則可知開始時電流方向?yàn)槟鏁r(shí)針，電流i應為正方向，故B、C錯誤；線框進入磁場的過程，線框的有效切割長度先均勻增大后均勻減小，由E＝Blv，可知感應電動勢先均勻增大后均勻減小，電流變化規律與之相同；線框完全處于磁場的過程，線框中沒有感應電流產生，線框穿出磁場的過程，磁通量向里減小，根據楞次定律得知感應電流的磁場向里，由安培定則可知感應電流方向?yàn)轫槙r(shí)針，電流i應為負方向；線框有效的切割長度先均勻增大后均勻減小，由E＝Blv，可知感應電動勢先均勻增大后均勻減小，電流變化規律與之相同，故A正確，D錯誤。3.如圖所示，線圈abcd固定于分布均勻的磁場中，磁場方向垂直線圈平面。當磁場的磁感應強度B隨時間t變化時，ab邊受到的安培力恒定不變。則下列磁感應強度B隨時間t變化的圖像中可能正確的是(　　)解析：選C　設線圈的ab邊長為L，ad長為l，當磁感應強度發生變化時，線圈內產生感應電動勢為：E＝＝＝；感應電流為：I＝；安培力為：F＝BIL，得：F＝，由上式可知，若磁場B增大，則減??；若B減小，則增大，所以四個圖像中只有C正確。4．如圖甲所示，光滑導軌水平固定在與水平方向成60°角的勻強磁場中，勻強磁場的磁感應強度B隨時間t的變化規律如圖乙所示(規定圖甲中B的方向?yàn)檎较?，導體棒ab垂直導軌放置且與導軌接觸良好，除電阻R的阻值外，其余電阻不計，導體棒ab在水平外力作用下始終處于靜止?fàn)顟B(tài)。規定a→b的方向?yàn)殡娏鞯恼较颍较蛴业姆较驗橥饬Φ恼较?，則在0～t1時間內，選項圖中能正確反映流過導體棒ab的電流I和導體棒ab所受水平外力F隨時間t變化的圖像是(　　)解析：選D　由E＝＝sin 60°可知，電動勢保持不變，則電路中電流不變，故A、B錯誤；由安培力F＝BIL可知，導體棒所受安培力隨B的變化而變化，當B為負值時，安培力向右下方，B為正值時，安培力向左上方，水平外力與安培力在水平方向的分力等大反向，故D正確，C錯誤。5．(多選)等腰三角形線框abc與長直導線MN絕緣，且線框被導線分成面積相等的兩部分，如圖甲所示，MN中通有由N流向M的電流，電流大小隨時間的變化如圖乙所示，則關于線框中感應電流的判斷正確的是(　　)A．在任何時刻線框中都無感應電流B．在t1時刻線框中有沿acba方向的感應電流C．在t2時刻線框中有沿acba方向的感應電流D．在t3時刻線框中有沿abca方向的感應電流解析：選BD　穿過線框的有效磁通量垂直紙面向里，在0～t2時間內電流增大，則線框內磁通量增大，根據楞次定律可知線框中的電流沿acba方向，在t2時刻，磁通量變化率為零，不產生感應電流，在t2～t3時間內電流減小，通過線框的磁通量減小，根據楞次定律可知，線框中的電流沿abca方向，B、D正確。6．(多選)如圖所示，一個半徑為r1、匝數為n、電阻值為R的圓形金屬線圈與阻值為2R的電阻R1連接成閉合回路，導線的電阻不計。在線圈中半徑為r2的圓形區域內存在垂直于線圈平面向里的勻強磁場，磁感應強度B隨時間t變化的圖像如圖所示，圖線與橫、縱軸的截距分別為t0和B0，下列關于0～t1時間內的分析正確的是(　　)A．R1中電流的方向由a到bB．電流的大小為C．線圈兩端的電壓為D．通過電阻R1的電荷量為解析：選BD　由題圖分析可知，0～t1時間內，由法拉第電磁感應定律有E＝n＝nS，面積為S＝πr22，由閉合電路歐姆定律有I1＝，聯立以上各式解得，通過電阻R1上的電流大小為I1＝，由楞次定律可知，通過電阻R1上的電流方向?yàn)橛?/span>b到a，故A項錯誤，B項正確；線圈兩端的電壓大小為U＝I1·2R＝，故C項錯誤；通過電阻R1的電荷量為q＝I1t1＝，故D項正確。7.如圖所示，在邊長為a的正方形區域內，有以對角線為邊界、垂直于紙面的兩個勻強磁場，磁感應強度大小相同、方向相反，紙面內一邊長為a的正方形導線框沿x軸勻速穿過磁場區域，t＝0時刻恰好開始進入磁場區域，以順時針方向?yàn)閷?dǎo)線框中電流的正方向，下列選項能夠正確表示電流與位移關系的是(　　)解析：選B　當0≤x≤a時，右邊框切割磁感線產生感應電流，電流大小i＝＝(a－2x)，其中0≤x≤時，方向順時針；x＝時，導線框中感應電流為零；≤x＜a時，方向逆時針。當a≤x<2a時，左邊框切割磁感線產生感應電流，a≤x<時，感應電流大小i＝＝(2x－3a)，方向逆時針；x＝時，導線框中感應電流為零；<x≤2a，方向順時針，所以B項正確，A、C、D項錯誤。8．如圖甲所示，在水平面上固定有長為L＝2 m、寬為d＝1 m的金屬“U”形導軌(開口在左端)，在“U”形導軌右側l＝0.5 m范圍內存在垂直紙面向里的勻強磁場，且磁感應強度隨時間變化的規律如圖乙所示。在t＝0時刻，質量為m＝0.1 kg的導體棒以v0＝1 m/s的初速度從導軌的左端開始向右運動，導體棒與導軌之間的動摩擦因數為μ＝0.1，兩者每米的電阻均為0.1 Ω，不計導體棒與導軌之間的接觸電阻及地球磁場的影響(取g＝10 m/s2)。(1)通過計算分析4 s內導體棒的運動情況；(2)計算4 s內回路中電流的大小，并判斷電流方向；(3)計算4 s內回路產生的焦耳熱。解析：(1)導體棒先在無磁場區域做勻減速運動，有μmg＝ma，v1＝v0－at，x＝v0t－at2，當導體棒速度減為零時，v1＝0，解得：t＝1 s，x＝0.5 m，導體棒沒有進入磁場區域，1 s末已停止運動，以后一直保持靜止?fàn)顟B(tài)，離左端位置為x＝0.5 m。(2)0～2 s內，穿過回路的磁通量不變，回路電動勢和電流分別為E1＝0，I1＝0，2～4 s內，回路產生的感應電動勢為：E2＝＝ld＝0.1 V，回路導線總長度為5 m，總電阻為R＝0.5 Ω，電流為I2＝＝0.2 A，根據楞次定律可知回路中電流為順時針方向。(3)4 s內回路產生的焦耳熱為Q＝I22Rt2＝0.22×0.5×2 J＝0.04 J。答案：(1)0～1 s內勻減速運動，1～4 s靜止?fàn)顟B(tài)(2)0～2 s，E1＝0，I1＝0　2～4 s，E2＝0.1 V，I2＝0.2 A(3)0.04 J [潛能激發]9．(多選)如圖所示，光滑平行金屬導軌MN、PQ所在平面與水平面成θ角，M、P兩端接一阻值為R的定值電阻，金屬棒ab垂直導軌放置，其接入電路的有效阻值為r，其他部分電阻不計。整個裝置處在磁感應強度為B的勻強磁場中，磁場方向垂直導軌平面向下。t＝0時對金屬棒施一平行于導軌的外力F，金屬棒由靜止開始沿導軌向上做勻加速直線運動。選項圖中關于穿過回路abPMa的磁通量變化量ΔΦ、磁通量的瞬時變化率、通過金屬棒的電荷量q以及a、b兩端的電勢差U隨時間t變化的關系正確的是(　　)解析：選BD　設加速度為a，運動的位移x＝at2，磁通量變化量ΔΦ＝BLx＝BLat2，ΔΦ∝t2，選項A錯誤；感應電動勢E＝＝BLat，故∝t，選項B正確；U＝＝t，U∝t，選項D正確；電荷量q＝，因?yàn)棣?/span>Φ∝t2，所以q∝t2，選項C錯誤。10．（多選）如圖甲所示，在豎直方向上有四條間距相等的水平虛線L1、L2、L3、L4，在L1L2之間、L3L4之間存在勻強磁場，大小均為1 T，方向垂直于虛線所在平面。現有一矩形線圈abcd，寬度cd＝0.5 m，質量為0.1 kg，電阻為2 Ω，將其從靜止釋放，速度隨時間的變化關系如圖乙所示，t＝0時刻cd邊與L1重合，t1時刻cd邊與L2重合，t2時刻ab邊與L3重合，t3時刻ab邊與L4重合，已知t1～t2的時間間隔為0.6 s，整個運動過程中線圈平面始終處于豎直方向。(重力加速度g取10 m/s2)則(　　)A．線圈的長度ad＝1 mB．線圈勻速運動的速度大小為8 m/sC．在0～t1時間內，通過線圈的電荷量為0.25 CD．0～t3時間內，線圈產生的熱量為1.8 J解析：選BCD　根據平衡有：mg＝BIL，而I＝，聯立兩式解得：v＝＝8 m/s，故B正確。t1～t2的時間間隔內線圈一直做勻加速直線運動，知ab邊剛進上邊的磁場時，cd邊也剛進下邊的磁場。設磁場的寬度為d，則線圈的長度L′＝2d；線圈下降的位移為：x＝L′＋d＝3d，則有3d＝vt－gt2，將v＝8 m/s，t＝0.6 s，代入解得：d＝1 m，所以線圈的長度L′＝2d＝2 m，故A錯誤。在0～t1時間內，cd邊從L1運動到L2，通過線圈的電荷量為：q＝t＝t＝＝0.25 C，故C正確。0～t3時間內，根據能量守恒得：Q＝mg(3d＋2d)－mv2＝1.8 J，故D正確。11．如圖甲所示，水平面內的直角坐標系的第一象限內有磁場分布，方向垂直于水平面向下，磁感應強度沿y軸方向沒有變化，沿x軸方向的變化趨勢如圖乙所示，B與x的函數關系為B＝。頂角θ＝45°的光滑金屬長導軌MON固定在水平面內，ON與x軸重合，一根與ON垂直的長導體棒在水平向右的外力作用下沿導軌MON向右滑動，導體棒在滑動過程中始終與導軌接觸良好。已知t＝0時，導體棒位于頂點O處，導體棒的質量m＝2 kg，OM、ON接觸處O點的接觸電阻R＝0.5 Ω，其余電阻不計。導體棒產生的感應電動勢E與時間t的關系如圖丙所示，圖線是過原點的直線，求：(1)t＝2 s時流過導體棒的電流I2的大??；(2)1～2 s時間內回路中流過的電荷量q的大?。?/span>(3)導體棒滑動過程中水平外力F與橫坐標x的關系式。解析：(1)根據E-t圖像分析可知t＝2 s時，感應電動勢E2＝4 V，所以I2＝＝ A＝8 A。(2)由題意可知，回路中電流與電動勢成正比，故可判斷I-t圖線是一條過原點的直線，由題圖可知，當t＝1 s時，E1＝2 V，所以I1＝＝ A＝4 A，則q＝Δt＝6 C。(3)因θ＝45°，可知任意t時刻回路中導體棒切割磁感線的有效長度L＝x，故電動勢E＝BLv＝Bxv，因電動勢E與時間t成正比，分析可知導體棒做勻加速直線運動，由題圖知Bx＝1 T·m，E＝2t V，故有v＝2t m/s，可知導體棒運動的加速度a＝2 m/s2，導體棒受到的安培力F安＝BIL＝BIx＝Bx·＝＝，導體棒做勻加速直線運動，由牛頓第二定律得F－F安＝ma，則F＝F安＋ma＝＋ma＝(4＋4) N。答案：(1)8 A　(2)6 C　(3)F＝(4＋4) N
