初中物理滬科版九年級全冊第四節 科學探究：串聯和并聯電路的電流優秀同步達標檢測題

這是一份初中物理滬科版九年級全冊第四節 科學探究：串聯和并聯電路的電流優秀同步達標檢測題，共7頁。試卷主要包含了4《科學探究，24A等內容，歡迎下載使用。

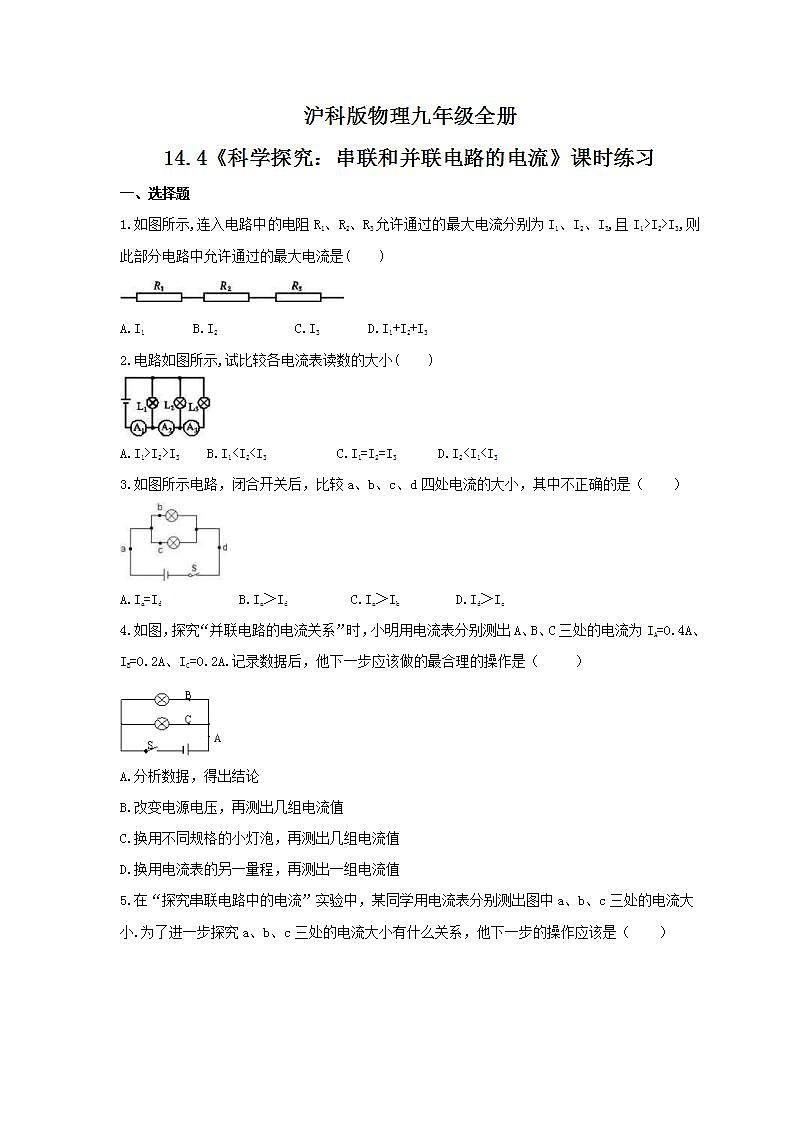

滬科版物理九年級全冊14.4《科學探究：串聯和并聯電路的電流》課時練習一、選擇題1.如圖所示,連入電路中的電阻R1、R2、R3允許通過的最大電流分別為I1、I2、I3,且I1>I2>I3,則此部分電路中允許通過的最大電流是(　　)A.I1       B.I2           C.I3       D.I1+I2+I32.電路如圖所示,試比較各電流表讀數的大小(　　)A.I1>I2>I3    B.I1<I2<I3          C.I1=I2=I3      D.I2<I1<I33.如圖所示電路，閉合開關后，比較a、b、c、d四處電流的大小，其中不正確的是（　?。?/span>A.Ia=Id          B.Ia＞Id      C.Ia＞Ib     D.Id＞Ic4.如圖，探究“并聯電路的電流關系”時，小明用電流表分別測出A、B、C三處的電流為IA=0.4A、IB=0.2A、IC=0.2A.記錄數據后，他下一步應該做的最合理的操作是（   ）A.分析數據，得出結論B.改變電源電壓，再測出幾組電流值C.換用不同規格的小燈泡，再測出幾組電流值D.換用電流表的另一量程，再測出一組電流值5.在“探究串聯電路中的電流”實驗中，某同學用電流表分別測出圖中a、b、c三處的電流大小.為了進一步探究a、b、c三處的電流大小有什么關系，他下一步的操作應該是（　?。?/span>A.將電源兩極對調，再次測量a、b、c三處的電流B.改變開關S的位置，再次測量a、b、c三處的電流C.將圖中兩只燈泡位置對調，再次測量a、b、c三處的電流D.換用不同規格的燈泡，再次測量a、b、c三處的電流6.如圖所示電路，閉合開關后，比較a、b、c、d四處電流的大小，其中正確的是（　?。?/span>A.Ia=Id        B.Ia＜Ib         C.Ib＞Ic        D.Ic=Id7.如圖甲所示的電路中，閉合開關，兩燈泡均發光，且兩個完全相同的電流表指針偏轉均如圖乙所示，通過燈泡L1和L2的電流分別為（    ）A.1.2 A　1.2 A         B.0.3 A　0.3 AC.1.2 A　0.3 A         D.1.5 A　0.3 A8.將規格完全相同的燈泡L1和L2接入如圖所示的電路中，電源電壓保持不變，當S、S1、S2都閉合時，電流表的讀數是0.48安，下面說法中你認為錯誤的是（　　）A.兩個燈泡中的電流相同，都等于0.24AB.若燈泡L2燒壞，則 電流表的讀數是0.24AC.無論斷開S1或S2，電流表的讀數都是0.48AD.開關都閉合時，電流表的讀數是干路電流，大小等于通過燈泡L1和燈泡L2的電流之和 二、填空題9.如圖甲是某實驗電路的一部分，某次測量表盤示數如圖乙所示，若通過導線ab電流大小為0.6A，則通過導線cd的電流大小是　　A（電流方向由d到c）.10.如圖甲所示電路，當開關S閉合后，電流表的指針偏轉如圖乙所示，其中a電流表測量的是通過　　（選填“電源”、“L1”或“L2”）的電流，b電流表的讀數應為　　A.11.如圖甲所示電路,當開關S1、S2閉合后,電流表A2與R2是　　　　(選填“串”或“并”)聯的,電流表A1測量的是通過　    (選填“干路”“R1”或“R2”)的電流,電流表的指針偏轉如圖乙所示,電流表的示數為　　　　A。 12.如圖，是某同學在做“用電流表測電流”的實驗時連接的電路，當他用開關試觸時，發現三盞燈都不亮，電流表的指針也不偏轉，這是因?yàn)榘l(fā)生了_______現象。請?jiān)趫D中拆去________號線，就可讓開關閉合后，三個小燈泡都發光，這時三個小燈泡的連接方式是_______，電流表測的是通過______的電流。13.如圖，電源電壓不變，先閉合開關S，待電路穩定后再閉合開關S1，電流表A的示數_____，電壓表V的示數_____.電流表A1示數_____.（均選填“變大”、“變小”或“不變”）14.張明探究“電路中電流的規律”的電路（如圖甲所示）.請回答以下問題：（1）電路中的燈泡L1、L2是　　　　　　聯；在連接電路時，開關必須　　　　　　.（2）他把電流表接入A點，當閉合開關時，發現電流表指針如圖乙所示，出現這種情況的原因是：　　　　　　.（3）張明把電路正確連接后，用電流表分別在A、B、C三處測得電流如表所示.比較數據，初步得出結論是：　　　　　　.三、實驗題15.皮皮和壯壯要探究并聯電路電流規律。（1）圖甲是皮皮同學設計的實驗電路圖。他在測量C點干路電流時連接的實物圖如圖乙所示，其中有一根導線連接錯誤，請用×在錯誤導線上標出，并用筆畫線代替導線在圖中畫出正確的連線。（2）皮皮同學在測量中發現電流表的指針偏轉如圖丙所示，原因是        。[來（3）為能進行多次實驗，壯壯同學在干路中串聯了一個   ，從而得到了三組實驗數據，如下表所示。壯壯同學發現皮皮記錄的數據中的0.80A是錯誤的，原因是皮皮在讀數時    。（4）皮皮和壯壯的實驗設計有一不足之處，你認為改進方法是：      。   四、計算題16.如圖在“用電流表測電流”的實驗中，某同學接成圖甲所示的電路；當開關閉合后，兩燈都發光，兩個電流表的指針?biāo)肝恢镁鶠閳D乙所示：(1)電路中的總電流是多少？(2)通過燈L1和L2的電流各是多少？

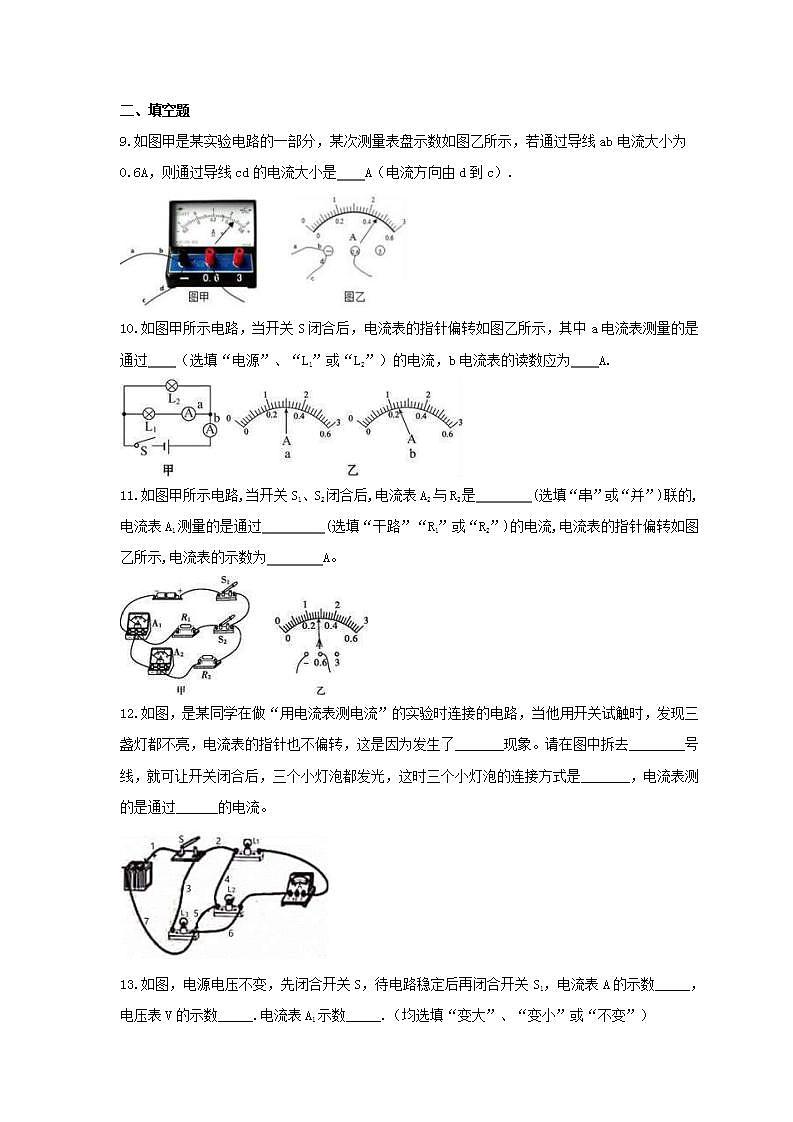

參考答案1.答案為：C；2.答案為：A；3.答案為：B.4.答案為：C5.答案為：D6.答案為：A7.答案為：C8.答案為：C9.答案為：1.06.10.答案為：L1；1.2.11.答案為：串　干路　0.2812.答案為：短路 5 并聯  L113.答案為：變大  不變   不變.14.答案為：（1）并；斷開；（2）正負接線柱接反了；（3）并聯干路電流等于各支路電流之和.15.答案為：（1）如圖所示（2）電流表正負接線柱接反了（3）滑動變阻器 ；   按0—3A量程讀數（4）換用兩個不同規格小燈泡再次進行實驗16.解：(1)由圖甲可知，兩燈并聯，兩電流表A1和A2分別測量的是干路和支路電流，由于干路電流大于支路電流，A1測量干路電流，故A1選用的是大量程，由乙圖可知干路電流為I=1.5A。(2)A2測量通過燈泡L2的電流，故A2選擇的是小量程，所以L2的電流為I2=0.3A；由并聯電路電流的規律可得，通過燈L1的電流通過燈L1的電流1.2A。答：(1)電路中的總電流是1.5A。(2) 通過燈L1的電流1.2A ；L2的電流是0.3A。
