高中物理人教版 (2019)必修 第三冊4 串聯電路和并聯電路獲獎作業課件ppt

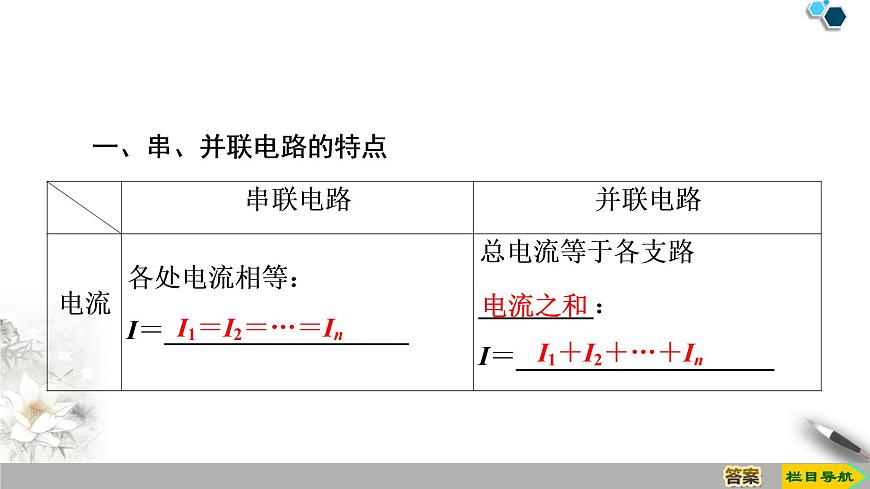

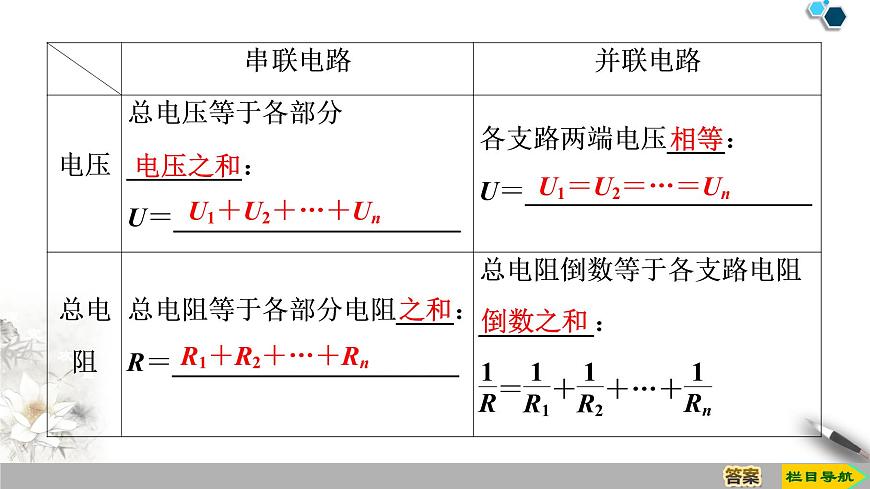

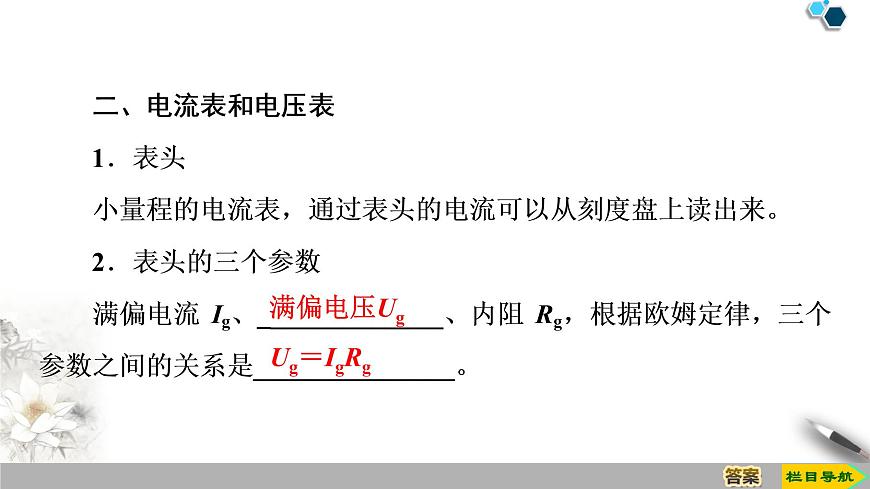

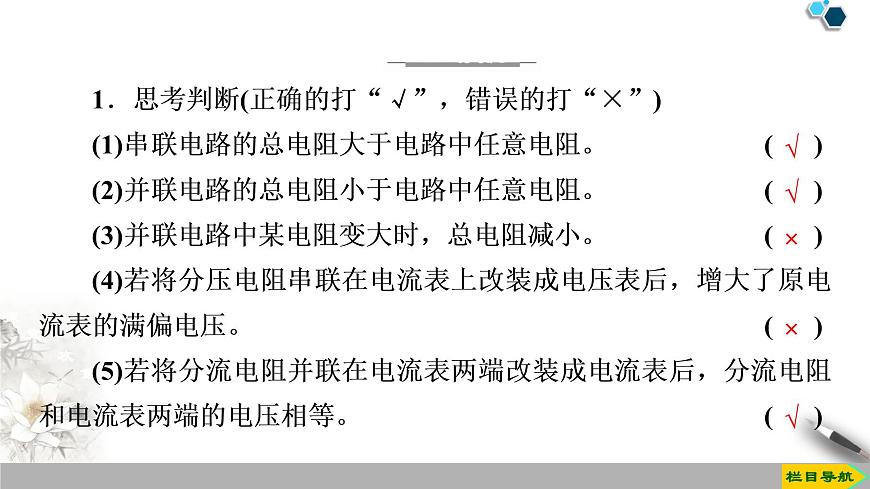

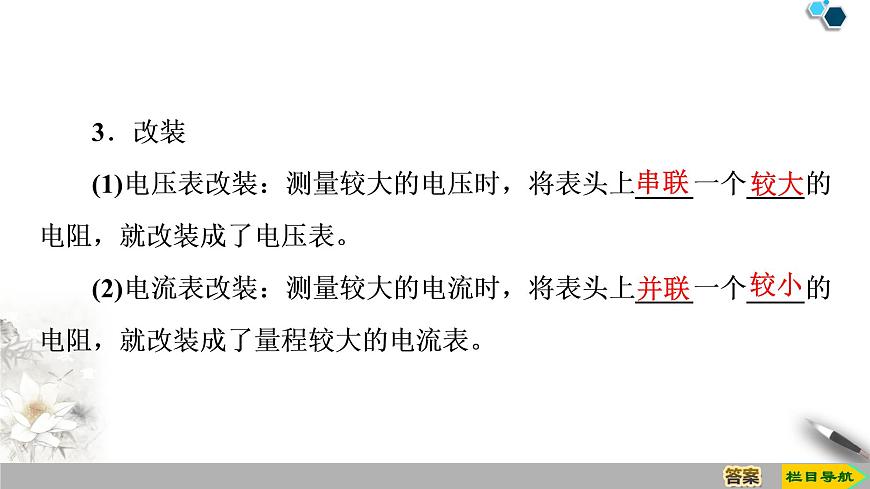

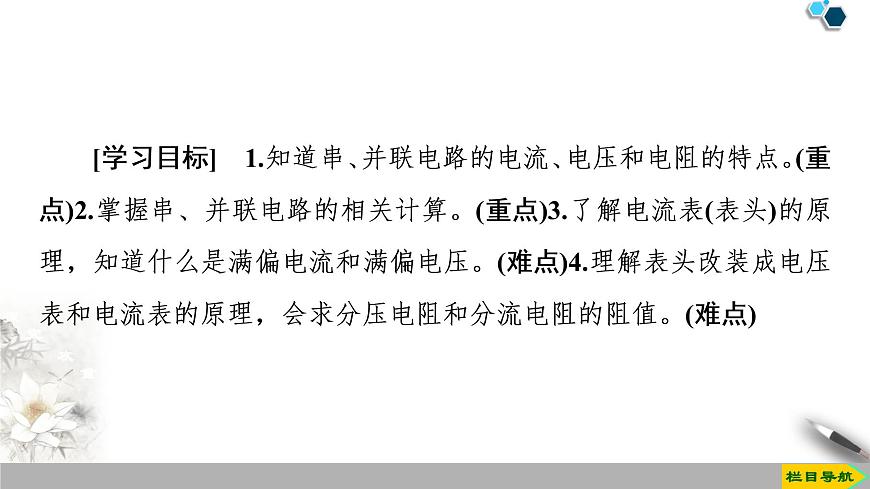

這是一份高中物理人教版 (2019)必修 第三冊4 串聯電路和并聯電路獲獎作業課件ppt，文件包含第11章4串聯電路和并聯電路ppt、第11章4串聯電路和并聯電路doc、課時分層作業12串聯電路和并聯電路doc等3份課件配套教學資源，其中PPT共40頁， 歡迎下載使用。
課時分層作業(十二)　串聯電路和并聯電路(時間：40分鐘　分值：100分)[合格基礎練]一、選擇題(本題共6小題，每小題6分，共36分)1．三個阻值都是6 Ω的電阻可以用不同的方法連接起來，如圖所示的四個圖中等效電阻(即總電阻)等于4 Ω的是(　　)A　　　　　B　　　　　C　　 　DC　[由電阻的串聯、并聯特點可知選項A中的總電阻為18 Ω，選項B中的總電阻為2 Ω，選項C中的總電阻為4 Ω，選項D中的總電阻為9 Ω，C正確，A、B、D錯誤。]2．R1＝10 Ω，R2＝20 Ω，R1允許通過的最大電流為1.5 A，R2兩端允許加的最大電壓為10 V。若將它們串聯，加在電路兩端的最大電壓可以是  (　　)A．45 V　 B．5 VC．25 V D．15 VD　[本題中R1、R2串聯，R1允許通過的最大電流為1.5 A，經計算，R2允許通過的最大電流僅為0.5 A，則通過串聯電路的最大電流以最小的為準，從而求得加在電路兩端的最大電壓是15 V，故選D。]3．兩根材料相同的均勻?qū)Ь€A和B，其長度分別為L和2L，串聯在電路中時沿長度方向電勢的變化如圖所示，則A和B導線的橫截面積之比為(　　)A．2∶3 B．1∶3C．1∶2 D．3∶1B　[由圖像可知兩導線電壓降分別為UA＝6 V，UB＝4 V；由于它們串聯，則＝，即3RB＝2RA；由電阻定律可知＝，得＝，選項B正確。]4.(多選)如圖所示，R1＝2 Ω，R2＝10 Ω，R3＝10 Ω，A、B兩端接在電壓恒定的電源上，則(　　)A．S斷開時，R1與R2的電壓之比為1∶5B．S閉合時，通過R1與R2的電流之比為2∶1C．S閉合時，R1與R2兩端的電壓之比為1∶5D．S斷開與閉合兩種情況下，電阻R1兩端的電壓之比為2∶1AB　[設A、B間電壓為U，S斷開時，R1和R2串聯，兩端電壓之比等于電阻之比，即為1∶5，R1兩端的電壓為，選項A正確；S閉合時，R3與R2并聯的阻值為5 Ω，R1與R并的電壓之比為2∶5，R1兩端的電壓為，選項C、D錯誤；S閉合時，通過R2與R3的電流相等，等于通過R1的電流的一半，選項B正確。]5．如圖所示的甲、乙兩個電路，都是由一個靈敏電流計G和一個變阻器R組成，它們中一個是測電壓的電壓表，另一個是測電流的電流表，那么以下結論中正確的是(　　)甲　　　　　　　乙A．甲表是電流表，R增大時量程增大B．甲表是電流表，R增大時量程減小C．乙表是電壓表，R增大時量程減小D．上述說法都不對B　[電壓表中的串聯電阻起分壓作用；電流表中的并聯電阻起分流作用，所以甲表為電流表，乙表為電壓表。并聯電路電阻大時分流少，所以R增大時量程減??；串聯電路電阻大時分壓多，所以R增大時量程增大。故B正確。]6.(多選)如圖所示的電路，將兩個相同的表頭分別改裝成A1(0～3 A)和A2(0～0.6 A)的電流表，把兩個電流表并聯接入電路中測量電流，則下列說法正確的是(　　)A．A1的指針半偏時，A2的指針也半偏B．A1的指針還沒半偏時，A2的指針已經半偏C．A1的讀數為1 A時，A2的讀數為0.6 AD．A1的讀數為1 A時，干路的電流為1.2 AAD　[A1和A2是由兩個相同的表頭改裝而成的，只是它們并聯的電阻不同。當兩個電流表并聯時，加在兩電流表上的電壓相等，所以，通過兩表頭的電流也相等，A正確，B錯誤；A1的讀數為1 A時，A2的讀數應為×0.6 A＝0.2 A，所以干路電流為1.2 A，C錯誤，D正確。]二、非選擇題(14分)7.如圖所示電路，R1＝2 Ω，R2＝3 Ω，R3＝4 Ω。(1)如果已知流過電阻R1的電流I1＝3 A，則干路電流多大？(2)如果已知干路電流I＝3 A，則流過每個電阻的電流多大？[解析]　(1)由歐姆定律得R1兩端的電壓U1＝I1R1＝3×2 V＝6 VR1、R2、R3并聯，三者兩端電壓應相等，即U1＝U2＝U3R2中的電流為I2＝＝ A＝2 AR3中的電流為I3＝＝ A＝1.5 A干路中的電流為I＝I1＋I2＋I3＝6.5 A。(2)設并聯后的總電阻為R，則＝＋＋所以R＝ Ω并聯電路兩端的電壓為U＝IR＝3× V＝ V電流分別為I1＝＝ A≈1.38 AI2＝＝ A≈0.92 AI3＝＝ A≈0.69 A。[答案]　(1)6.5 A　(2)1.38 A　0.92 A　0.69 A[等級過關練]一、選擇題(本題共4小題，每小題6分，共24分)1．三個電阻器按照如圖所示的電路連接，其阻值之比為R1∶R2∶R3＝1∶3∶6，則電路工作時，通過三個電阻器R1、R2、R3上的電流之比I1∶I2∶I3為(　　)A．6∶3∶1　　 B．1∶3∶6C．6∶2∶1 D．3∶2∶1D　[分析電路結構，R2與R3并聯，根據并聯電路規律可知，兩電阻中電流之比等于電阻的反比，I2∶I3＝2∶1，R1電流等于R2和R3中電流之和，故電流之比應為3∶2∶1，D選項正確。]2．用相同的靈敏電流計作表頭改裝成電流表A和電壓表V，分別將其串聯和并聯在一起，然后接入電路中。通電后關于指針的偏角情況的敘述正確的是(　　)甲　　　　乙A．圖甲中電壓表的指針偏角與電流表的相等B．圖甲中電壓表的指針偏角比電流表的小C．圖乙中電壓表的指針偏角與電流表的相等D．圖乙中電壓表的指針偏角比電流表的小D　[根據改裝電流表需要并聯一個電阻分流，改裝電壓表需要串聯一個電阻分壓。題圖甲中由于電流表的電流計是并聯在電路中，電壓表的電流計是串聯在電路中，而串聯電路的電流相等，所以由于電流表的定值電阻分流的原因，通過電流表的電流計的電流小于電壓表的，所以電壓表的指針偏轉角比電流表的大，A、B錯誤；題圖乙中電壓表和電流表是并聯在一起的，兩端的電壓是相等的，由于電壓表中的定值電阻的分壓原因，電壓表中電流計兩端的電壓小于電流表中電流計兩端的電壓，所以圖乙中電壓表的指針偏角比電流表的小，C錯誤，D正確。]3．(多選)兩只完全相同的靈敏電流計改裝成量程不同的電壓表V1、V2，若將兩表串聯后去測某一線路的電壓，則兩只表(　　)A．讀數相同 B．指針偏轉的角度相同C．量程大的電壓表讀數大 D．量程大的電壓表讀數小BC　[電流表改裝成電壓表后，量程大的內阻大，兩改裝后的電壓表串聯在一起去測電壓，每個表兩端的電壓與其內阻成正比，所以量程大的電壓表讀數大，A、D錯誤，C正確；兩電壓表串聯，流過兩電壓表的電流相等，即流過電壓表內部的表頭的電流相等，所以指針偏轉的角度相同，B正確。]4.(多選)一電流表的量程為100 μA，內阻為100 Ω。現串聯一個9 900 Ω的電阻將它改裝成電壓表(原電流表的表盤未改動)。如果用改裝后的電壓表測量某一電路，電壓表示數如圖所示，則(　　)A．該電壓表的量程是0.1 VB．該電壓表的量程是1 VC．此時的電壓是0.08 VD．此時的電壓是0.8 VBD　[根據串聯電路的電壓特點有U＝IgR＋IgRg＝Ig(R＋Rg)＝10－4×(100＋9 900) V＝1 V，此時指針?biāo)硎镜碾妷簽?/span>0.8 V，選項B、D正確。] 二、非選擇題(本題共2小題，共26分)5．(12分)如圖所示，R1∶R2∶R3＝1∶2∶3，三個電流表的內阻均可忽略不計，求它們的讀數之比I1∶I2∶I3。[解析]　可將原電路等效為如圖所示的電路，電路為R1、R2、R3的并聯電路，電流表A1測總電流，電流表A2測通過R2、R3兩電阻的電流之和，電流表A3測通過R1、R2兩電阻的電流之和。由并聯分流的關系可知，各支路電流與電阻成反比。因為R1∶R2∶R3＝1∶2∶3，所以各支路的電流之比IR1∶IR2∶IR3＝6∶3∶2，所以電流表的讀數之比為I1∶I2∶I3＝11∶5∶9。[答案]　11∶5∶96．(14分)如圖所示，有一個表頭G，滿偏電流為Ig＝1 mA，內阻Rg＝100 Ω，用它改裝為有5 V和50 V兩種量程的電壓表，求R1、R2的阻值各為多大？[解析]　當公共端與5 V端接入被測電路時，量程為U1＝5 V，當公共端與50 V端接入被測電路時，量程為U2＝50 V。由串聯電路的電壓分配關系可知：R1＝－Rg＝(－100) Ω＝4 900 Ω＝4.9 kΩR2＝－Rg＝(－100) Ω＝49 900 Ω＝49.9 kΩ。[答案]　4.9 kΩ　49.9 kΩ
