第十七章 歐姆定律 第2節 歐姆定律

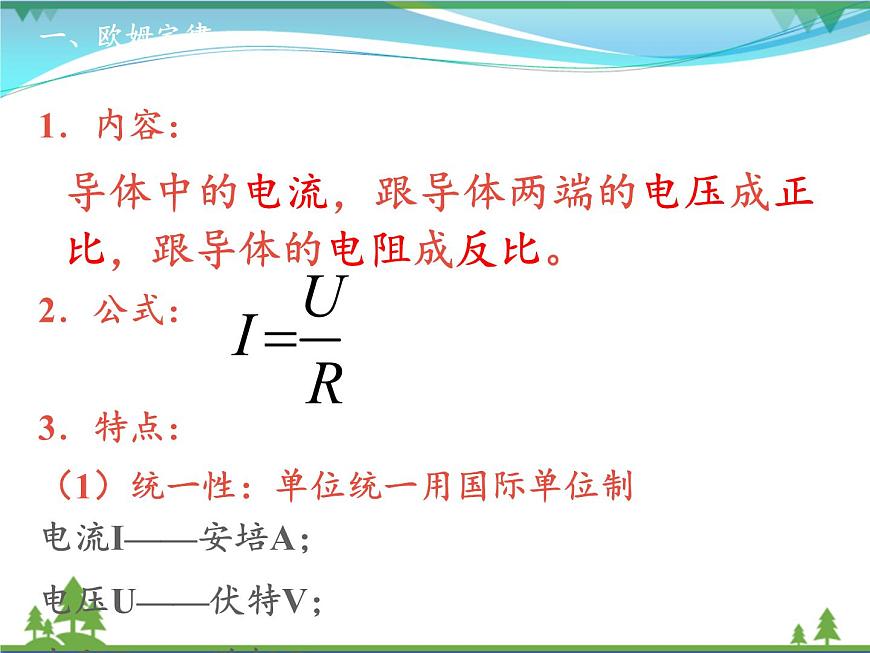

1．內容：導體中的電流，跟導體兩端的電壓成正比，跟導體的電阻成反比。2．公式：3．特點：（1）統一性：單位統一用國際單位制電流I——安培A；電壓U——伏特V；電阻R——歐姆Ω
（2）同一性：同一導體或同一段電路的，三者要對應。（3）同時性： 不同時刻動態電路中三者變化，應指同一時間。（4）適用性：適用于純電阻電路；不適用于非純電阻電路（含有電動機的電路）； 用在整個電路或部分電路。

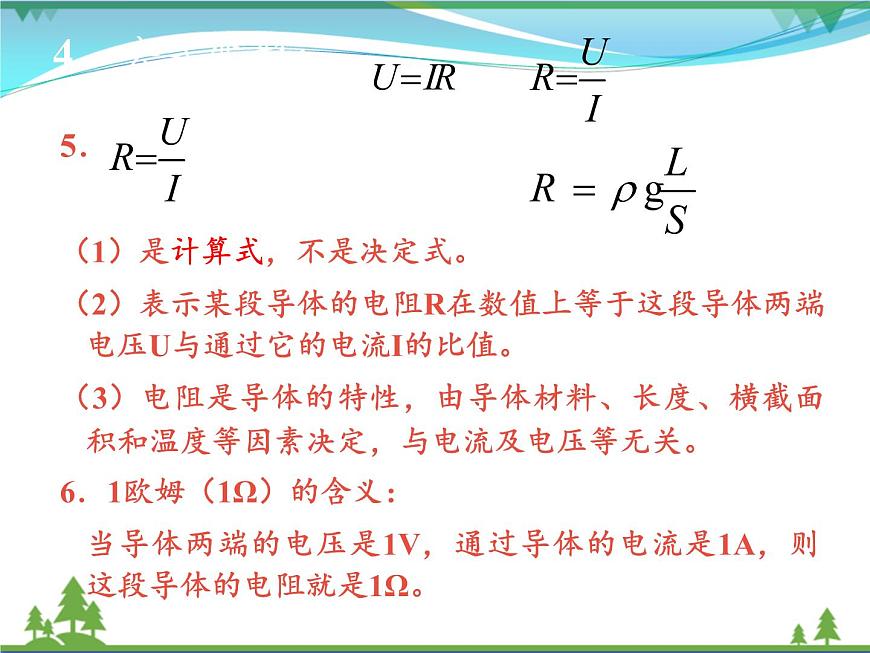

5．（1）是計算式，不是決定式。（2）表示某段導體的電阻R在數值上等于這段導體兩端電壓U與通過它的電流I的比值。（3）電阻是導體的特性，由導體材料、長度、橫截面積和溫度等因素決定，與電流及電壓等無關。6．1歐姆（1Ω）的含義：當導體兩端的電壓是1V，通過導體的電流是1A，則這段導體的電阻就是1Ω。
解題步驟：（1）讀題、審題（2）畫圖（3）標明各量（4）列式計算

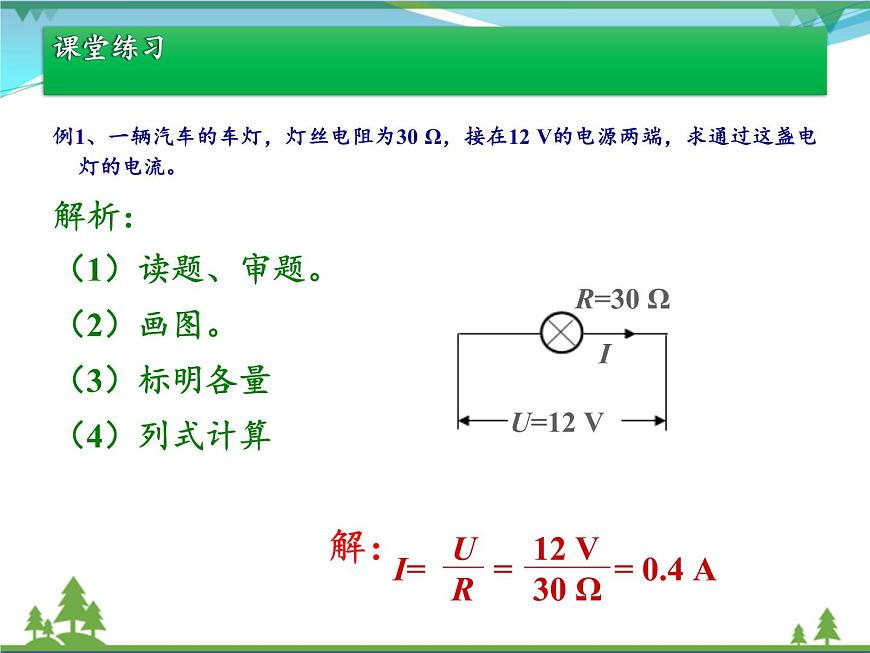

例1、一輛汽車的車燈，燈絲電阻為30 Ω，接在12 V的電源兩端，求通過這盞電燈的電流。解析：（1）讀題、審題。（2）畫圖。（3）標明各量（4）列式計算

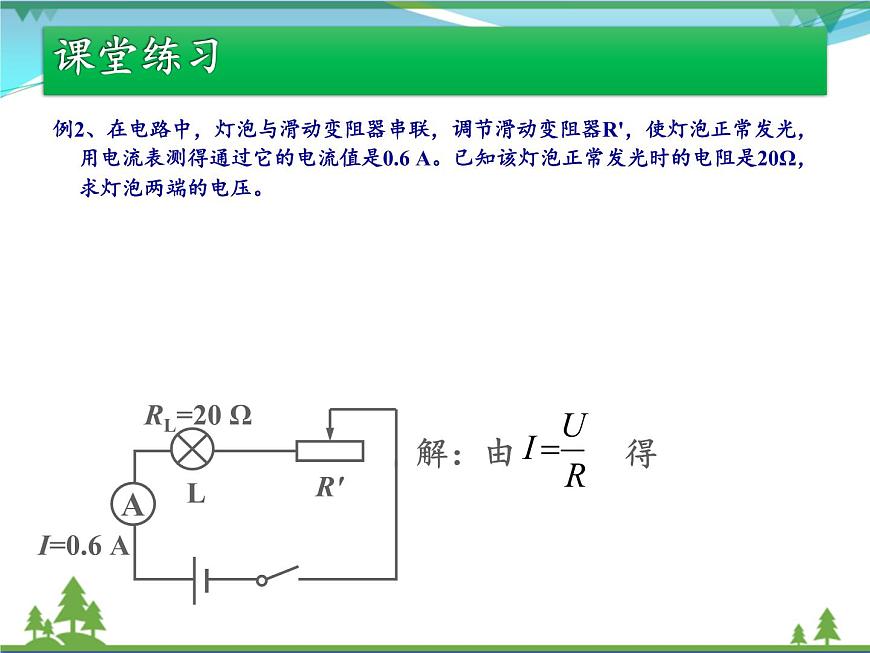

例2、在電路中，燈泡與滑動變阻器串聯，調節滑動變阻器R'，使燈泡正常發光，用電流表測得通過它的電流值是0.6 A。已知該燈泡正常發光時的電阻是20Ω，求燈泡兩端的電壓。
例3、某同學用一只電流表和燈泡串聯，測得它正常發光時的電流是0.18 A，再用電壓表測得燈泡兩端的電壓是220 V，試計算燈絲正常發光時的電阻值。
例4、加在某一電阻兩端的電壓為5 V時，通過它的電流是0.5 A，則（1）該電阻的電阻應是多大？（2）如果兩端的電壓增加到20 V，此時這個電阻的電阻值是多大？通過它的電流是多大？（3）當電壓為0V時，電流和電阻為多少？
關于歐姆定律，下列敘述中正確的是（ ）A．在相同電壓下，導體的電流和電阻成反比B．對同一個導體，導體中的電流和電壓成正比C．因為電阻是導體本身的性質，所以電流只與導體兩端的電壓成正比D．導體中的電流與導體兩端的電壓有關，也與導體的電阻有關答案：ABD
甲、乙分別接入電壓比是2∶1的電路中，已知它們的電阻比是2∶3，則通過它們的電流比是 (　　)A．1∶1　B．2∶1C．4∶3　D．3∶1答案：D
一條鎳鉻合金線的兩端加上4 V電壓時，通過的電流是0.2 A，則它的電阻是 Ω。若合金線的兩端電壓增至16 V時，它的電阻是 Ω，這時若要用電流表測量它的電流，應選用量程為 A的電流表。答案：20；20；0~3
在探究電阻兩端的電壓跟通過電阻的電流的關系時，小東選用了兩個定值電阻R1、R2分別做實驗，他根據實驗數據畫出了如圖所示的圖象，請你根據圖象比較電阻R1與R2的大小，R1 R2。（選填“大于”、“等于” 或“小于”） 答案：大于
1．如圖所示，電源電壓6V恒定不變，電壓表的示數為2V，電阻R2的阻值為4Ω，求電阻R1的阻值。
2．如圖所示，電源電壓18V恒定不變，電阻R1的阻值為8Ω，電流表的示數為0.5A，求R2兩端的電壓。
3．電源電壓恒定為12V，電流表示數為 1.5A，電阻R1的阻值為24Ω，求電阻R2中的電流I2的大小。
4．已知電源電壓保持不變，電流表A1和A2示數分別為0.2A和0.4A，電阻R2的阻值為60Ω，求電阻R1的阻值。
