（黃金十套卷）備戰2020中考物理模擬試卷03（含解析）

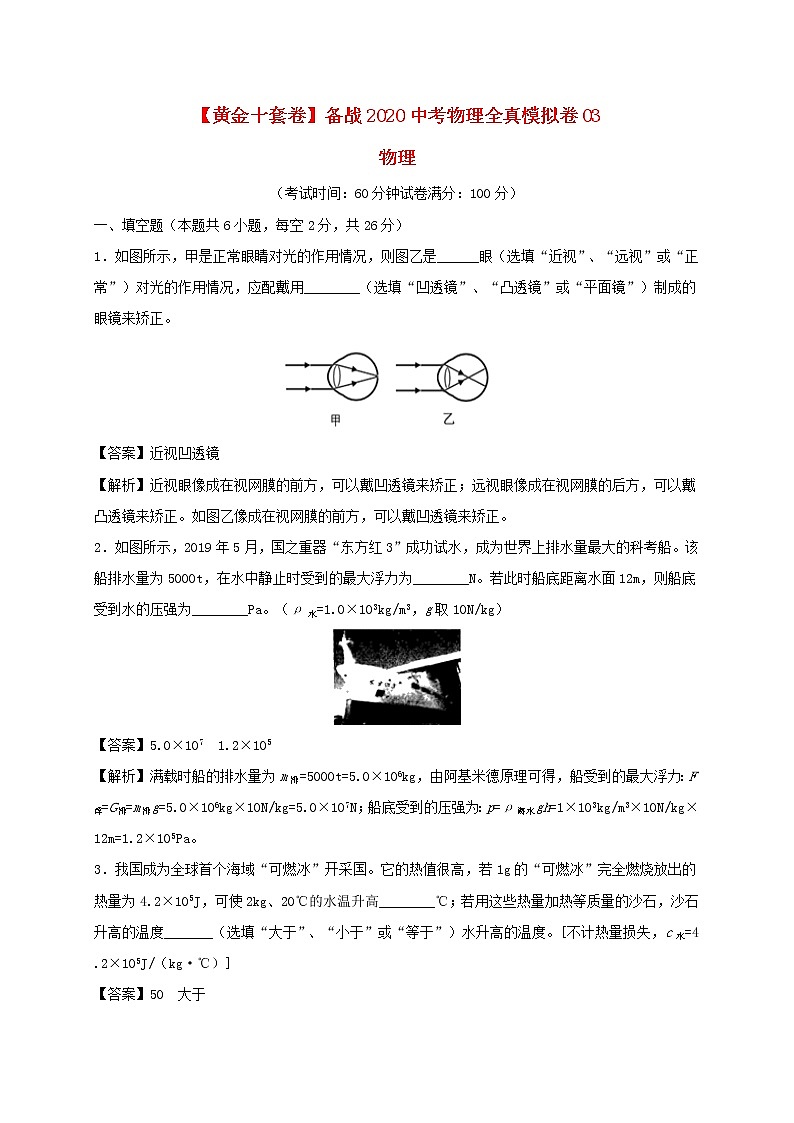

【黃金十套卷】備戰2020中考物理全真模擬卷03物理（考試時間：60分鐘試卷滿分：100分）一、填空題（本題共6小題，每空2分，共26分）1．如圖所示，甲是正常眼睛對光的作用情況，則圖乙是______眼（選填“近視”、“遠視”或“正?！保獾淖饔们闆r，應配戴用________（選填“凹透鏡”、“凸透鏡”或“平面鏡”）制成的眼鏡來矯正。【答案】近視凹透鏡【解析】近視眼像成在視網膜的前方，可以戴凹透鏡來矯正；遠視眼像成在視網膜的后方，可以戴凸透鏡來矯正。如圖乙像成在視網膜的前方，可以戴凹透鏡來矯正。2．如圖所示，2019年5月，國之重器“東方紅3”成功試水，成為世界上排水量最大的科考船。該船排水量為5000t，在水中靜止時受到的最大浮力為________N。若此時船底距離水面12m，則船底受到水的壓強為________Pa。（ρ水=1.0×103kg/m3，g取10N/kg）【答案】5.0×107  1.2×105【解析】滿載時船的排水量為m排=5000t=5.0×106kg，由阿基米德原理可得，船受到的最大浮力：F浮=G排=m排g=5.0×106kg×10N/kg=5.0×107N；船底受到的壓強為：p=ρ海水gh=1×103kg/m3×10N/kg×12m=1.2×105Pa。3．我國成為全球首個海域“可燃冰”開采國。它的熱值很高，若1g的“可燃冰”完全燃燒放出的熱量為4.2×105J，可使2kg、20℃的水溫升高_(dá)_______℃；若用這些熱量加熱等質量的沙石，沙石升高的溫度_______（選填“大于”、“小于”或“等于”）水升高的溫度。[不計熱量損失，c水=4.2×105J/（kg·℃）]【答案】50  大于【解析】已知1g的“可燃冰”完全燃燒放出的熱量為Q放=4.2×105J：由題意可知，水吸收的熱量：Q吸=Q放=4.2×105J，由Q吸=cmΔt得，水升高的溫度：Δt==50℃；水的比熱容大于沙石的比熱容，水和沙石的質量相等，吸收的熱量又相等，根據Q=cmΔt可知，沙石升高的溫度大于水升高的溫度。4．如圖甲所示是家用電吹風的工作原理圖，電吹風工作時可以吹出熱風也可以吹出涼風。要讓電吹風工作時吹出熱風，它的開關應置于圖甲中_________（選填“1”“2”或“3”）位置；某次用該電吹風將頭發吹干的過程中，電吹風的功率隨時間的變化關系如圖乙所示，則在該次吹干頭發過程中電吹風消耗的總電能是__________J。【答案】1  13200【解析】當電吹風機送出來的是熱風時，需要電動機和電阻絲同時工作，即開關應置于圖甲中的1位置，電風扇與電熱絲是并列連接在電源上的，所以要讓電吹風工作時吹出熱風，它的開關應置于圖甲中1的位置。根據功率隨時間的變化關系圖象可知：P熱=616W，t1=20s，P涼=88W，t2=30s?20s=10s，W總=W熱+W冷=P熱t1+P涼t2=616W×20s+88W×10s=13200J。5．獲取核能有兩條途徑——重核的裂變和輕核的聚變，核電站是利用核的___________（選填“裂變”或“聚變”）來獲得核能的，是___________（選填“甲”或“乙”）圖所示途徑；請你對核電站的建設或安全運行提出一條建議：________________。【答案】裂變甲合理處理核廢料【解析】核電站是通過核裂變將核能轉化為電能的；圖甲中所示為核裂變反應，乙為聚變；核電站產生的核廢料會對環境造成嚴重污染，因此必須合理的處理核廢料。6．在如圖所示的家庭電路中，當家電維修人員在圖中C處不慎觸電時，漏電保護器就會檢測到通過圖中A、B兩處的電流________（填“相等”或“不相等”），從而迅速切斷電路，起到保護作用．如果閉合空氣開關后，用電器不能工作，用試電筆檢測A、B兩處時，氖管均發光，則電路中出現故障的原因可能是_________。【答案】不相等進戶零線的某處斷路【解析】當家電維修人員在圖中C處不慎觸電時，電流就會從C處通過人體流向大地，導致通過B處的電流比A處的小，A、B兩處的電流是否相等，如果相等就不會切斷電路，如果不相等就會切斷電路，因此漏電保護器會切斷電路，起到保護作用。如果閉合空氣開關后，用電器不能工作，說明可能是火線斷路、也可能是零線斷路，用試電筆檢測A、B兩處時，氖管均發光，說明進戶線至A、B點均未斷路，那只有進戶零線到B點間某處斷路時，與題干中描述的情境相吻合。二、選擇題（本題共8小題，每小題2分，共16分）7．關于聲現象，下列說法正確的是A．超聲波可以在真空中傳播B．吹奏笛子時，演奏者用手指按住不同氣孔，是為了改變發出聲音的響度C．公共場合要“輕聲慢語”指的是減小聲音的音調D．“聞其聲而知其人”主要是根據聲音的音色來判斷的【答案】D【解析】A．超聲波屬于聲，聲可以在空氣中傳播，但不能在真空中傳播，故A項錯誤；B．吹奏笛子時，演奏者抬起壓在不同出氣空上的手指，是為了改變振動的空氣柱的長度，即改變空氣柱振動的快慢，故是為了改變音調，故B項錯誤；C．公共場合要“輕聲慢語”指的是減小聲音的響度，故C項錯誤；D．人是靠聲帶振動發聲，不同人的聲帶結構不同，發聲的音色不同，“聞其聲而知其人”主要是根據聲音的音色來判斷的，故D項正確。8．下列關于光現象的說法中正確的是A．日食和月食是由于光的反射引起的B．高樓大廈的玻璃幕墻造成的光污染是由于光的漫反射引起的C．很厚的玻璃板看起來變薄了是由于光的折射引起的D．醫院的手術室常用紅外線燈來滅菌【答案】C【解析】A．日食和月食是光的直線傳播形成的，該選項說法不正確；B．高樓大廈的玻璃幕墻造成的光污染是由于光的鏡面反射引起的，該選項說法不正確；C．很厚的玻璃變薄了是由于光線通過玻璃射入空氣時，光的傳播方向發生改變的緣故，故屬于光的折射現象，該選項說法正確；D．紫外線的化學作用強，紫外線在生活中的應用很廣，主要應用是殺菌消毒和驗鈔，該選項說法不正確；故選C。9．很多古詩詞中蘊含著豐富的物理知識，下列說法正確的是A．“寧知風雨夜，復此對床眠”，雨的形成是汽化現象B．“相攜話別鄭原上，共道長途怕雪泥”雪的形成是升華現象C．“嵩少猶藏薄霧中，前山迤邐夕陽紅”，霧的形成是液化現象D．“千里冰封，萬里雪飄”，冰的形成是凝華現象【答案】C【解析】A．雨的形成是水蒸氣液化形成，故A錯誤；B．雪是空氣中的水蒸氣遇冷凝華為固態的冰晶，故B錯誤；C．霧是空氣中的水蒸氣遇冷液化為液態的小水滴，故C正確；D．冰的形成是水凝固為固態的冰，故D錯誤。10．交通路口安裝著過斑馬線的紅、綠信號燈，下列符合紅、綠信號燈工作情況的電路圖是A．    B．    C．    D．【答案】C【解析】A．兩開關均閉合時，紅綠交通信號燈同時發光，否則均不發光，不符合實際，故A不正確；B．當只閉合開關S2時，形成電源短路；只閉合開關S1時，兩燈泡都發光，不符合實際，故B不正確；C．只閉合開關S1時綠燈亮，只閉合開關S2時紅燈亮，符合實際，故C正確；D．當只閉合開關S2或兩開關都閉合時，綠燈亮；只閉合開關S1時，兩燈泡都發光，不符合實際，故D不正確。故選C。11．如圖是燃燒木炭加熱烤腸時的一個場景，為了讓烤腸不致被烤焦且均勻受熱，店主將烤腸放在石子上烤而不直接放在鐵鍋內烤.下面分析正確的是A．聞到烤腸的香味，表明擴散只在氣體中發生B．在加熱的過程中，烤腸的內能增大C．木炭燃燒的過程中，內能轉化為化學能D．烤腸在石子上烤利用了石子比鐵鍋的比熱容小【答案】B【解析】A．聞到烤腸的香味表明在氣體中能夠發生擴散，但是擴散不只發生在氣體中，固體、液體中也可以發生擴散，故A錯誤；B．在加熱的過程中，烤腸的溫度升高，它的內能增大，故B正確；C．木炭燃燒的過程中，化學能轉化為內能，故C錯誤；D．烤腸在石子上烤主要是為了使烤腸均勻受熱，一般情況下，石子的比熱容比鐵的大，D錯誤。12．放假期間，小李乘坐客機由北京去桂林旅游。下列說法正確的是A．起飛滑行時，小李看見地面上的建筑向后運動，是以飛機作為參照物B．飛機飛行時，相對機翼下表面，機翼上表面的空氣流速更快，受到的壓強更大C．飛機從起飛到落地的過程中，飛機的運動狀態始終保持不變D．當飛機降落停穩后，飛機的慣性將消失【答案】A【解析】A．起飛滑行時，小李看見地面上的建筑向后運動，則地面上的建筑與飛機之間發生了位置變化，是以飛機作為參照物。故A正確；B．飛機機翼表面呈明顯的弧度結構，根據流體壓強和流速的關系可知，飛機飛行時，相對機翼下表面，機翼上表面的空氣流速更快，受到的壓強更小。故B錯誤；C．機從起飛到落地的過程中，速度大小和運動方向都在發生變化，所以運動狀態始終保持在變。故C錯誤；D．物體在任何時候都有慣性，當降落停穩后，飛機的慣性不可能消失，故D錯誤。13．（雙選）建筑工地上，工人用如圖所示的裝置（由滑輪組和吊籃組成）將500 N的磚在5 s內勻速提升3 m，動滑輪重50 N，吊籃重50 N（不計繩重及摩擦），下列判斷正確的是A．工人對繩的拉力為200 NB．工人做的有用功為1 650 JC．繩子自由端移動的速度是1 m/sD．此裝置做有用功的功率為300 W【答案】AD【解析】A．此滑輪組中連接動滑輪的有3段繩子，工人對繩子的拉力F=（G物+G輪+G籃）=×（500N+50N+50N）=200N，故A正確；B．工人做的有用功W=Gh=500N×3m=1500J；故B錯誤；C．重物移動的速度v=，繩子自由端移動的速度是v′=3v=1.8m/s，故C錯誤；D．此裝置做有用功的功率為P=；故D正確；故選AD。14．（雙選）如圖甲所示，電路中電源電壓為4.5V，小燈泡的額定電壓為2.5V，滑動變阻器標有“20Ω  1A”的字樣。閉合開關，調節滑動變阻器的滑片，記錄相應的電壓表和電流表的示數，繪制成如圖乙所示的I–U圖象。下列說法中正確的是A．小燈泡正常發光時的電阻為10ΩB．小燈泡正常發光時，滑動變阻器接入電路的電阻為12.5ΩC．小燈泡的額定功率為0.625WD．當滑動變阻器的滑片向右移動時，電流表的示數變大，燈泡變暗【答案】AC【解析】A．小燈泡正常發光時額定電壓為2.5V，由圖乙可知，此時電流為0.25A，由歐姆定律可得小燈泡正常發光時的電阻：RL=10Ω，故A正確；B．小燈泡正常發光時，滑動變阻器分得的電壓為UP=U–UL=4.5V–2.5V=2V，所以，滑動變阻器接入電路中的電阻為，故B錯誤；C．小燈泡正常發光時額定功率為：PL=ULI =2.5V×0.25A=0.625W，故C正確；D．當滑動變阻器的滑片向右移動時，滑動變阻器接入電路中的電阻變大，電路中的總電阻變大，根據歐姆定律I=可知電路中的電流變小，因此，電流表的示數變小，小燈泡兩端的電壓也減小，根據P=UI可知小燈泡的實際功率變小，小燈泡變暗，故D錯誤。三、作圖題（本題共2小題，每小題2分，共4分）15．如圖所示是“九品芝麻官”的不倒翁塑像，黑點表示其重心位置。當用力把不倒翁按在圖示位置松手后，不倒翁會自動恢復到原來的豎直位置。請在圖中畫出此時不倒翁所受重力的示意圖及其力臂L。【答案】【解析】物體的重力G的作用點在重心，方向是豎直向下，與地面的接觸點O是支點，力臂是支點到力的作用線的距離，如圖：16．如圖所示，當開關S閉合時，小磁針靜止在圖中位置，涂黑的一端是N極，向右移動滑動變阻器的滑片P，電磁鐵的磁性減弱，請用筆畫線代替導線將滑動變阻器連入電路中，并標出電源左端的極性（用符號且標在括號內）。【答案】【解析】根據磁極間的作用規律可知，電磁鐵的左端應為S極、右端應為N極，由安培定則判斷可知，電流應從電磁鐵的左下端流入、右上端流出，所以電源左端為負極、其右端為正極；滑片P向右移動，電磁鐵的磁性減弱，說明電流減小，變阻器接入的電阻增大，應連接滑動變阻器左下面的接線柱。故電路圖如下：四、實驗探究題（本題共3小題，每空2分，共34分）17．為了“探究光反射時的規律”，實驗小組的同學選用了平面鏡、紙板、激光器和幾種不同顏色的筆，設計了如圖所示的實驗.次數入射角反射角170°70°245°45°330°30°（1）實驗中還需要的器材是________。（2）實驗中為了使光線能在紙板上顯示出來，方便實驗研究，你該采取的操作是________。A．向紙板噴煙或霧B．使光束垂直紙板射到O點C．使光束貼著紙板射到O點（3）改變光束入射的角度，多做幾次，換用不同顏色的筆記錄每次光的徑跡.取下紙板，測量ON兩側的和，將數據記錄在表中，根據數據得出的結論是________。（4）若將一束光貼著紙板沿FO方向射到O點，光將沿圖中的OE方向射出，因為在反射現象中________。【答案】（1）量角器（2）C  （3）反射角等于入射角（4）光路可逆【解析】（1）為了測量入射角和反射角的大小，還需要的測量工具是量角器；（2）此實驗為了使光線能在紙板上顯示出來，你該采取的操作是使激光緊貼紙板面入射，即選項C的說法符合題意。（3）根據表中的數據可以得出的結論：在光的反射現象中，反射角等于入射角。（4）讓光線逆著FO的方向射向鏡面，會發現反射光線沿著OE方向射出，該現象說明在反射時，光路是可逆的。18．在探究“二力平衡的條件”的實驗中，某同學采用的實驗裝置如圖所示：（1）實驗時，小明發現當向左盤和右盤同時加入一個質量相等的砝碼時，木塊處于靜止。當物體處于靜止?fàn)顟B(tài)或________狀態時我們認為它受到的力是相互平衡的。（2）保持F1與F2大小相等，用手將木塊扭轉一個角度，松手后，木塊將_________。（3）小明通過調整__________來改變F1和F2的大小。（4）小明把右盤中的砝碼換成一個較重的砝碼，發現木塊仍然處于靜止?fàn)顟B(tài)，出現這種現象的原因可能是_______，這時木塊在水平方向受到的力________（填“平衡”或“不平衡”）。【答案】（1）勻速直線運動（2）轉動（3）砝碼的數量（4）木塊與桌面間存在摩擦力平衡【解析】（1）物體處于靜止?fàn)顟B(tài)或勻速直線運動狀態時，物體受到平衡力的作用。（2）當作用在小車上的兩個力大小相等、方向相反、且作用在同一直線上，小車就會處于靜止?fàn)顟B(tài)；保持F1與F2大小相等，用手將小車扭轉一個角度，這兩個力不是作用在一條直線上，小車就會轉動；（3）實驗中，兩側的拉力來自于砝碼和小盤的重力；通過調整砝碼的數量來改變作用在物體上的拉力的大小；（4）小明再把右盤中的砝碼換成一個較重的砝碼時，發現木塊仍然處于靜止?fàn)顟B(tài)，所以木塊還受平衡力的作用；此時木塊有向右運動的趨勢，桌面對木塊有向左的摩擦力，向左的拉力、向左的摩擦力和向右的拉力這三個力平衡。19．在“探究電流與電壓的關系”的實驗中，電源電壓為3 V，定值電阻為10 Ω，滑動變阻器規格為“10 Ω  3 A”。（1）請你用筆畫線代替導線，將圖甲中的實驗電路連接完整（導線不能交叉）。（2）閉合開關，向左移動滑動變阻器的滑片，電流表的示數將______（填“變小”“變大”或“不變”），而電壓表指針偏向表盤零刻度左邊，原因是______。（3）通過定值電阻電流的變化范圍是______。（4）實驗數據記錄如下表所示，分析實驗數據可得：在電阻一定的情況下，通過導體的電流與導體兩端的電壓______。實驗次序1234567電壓1.61.82.02.22.42.62.8電流0.160.180.200.220.240.260.28（5）若將這個定值電阻換成小燈泡，還可測出小燈泡的電阻，如圖乙A所示是小燈泡的U–I圖象，它的電流與電壓不成正比，其原因是小燈泡的電阻______。（6）當滑片向左滑動到某一位置后，繼續向左滑動，電壓表無示數、電流表有示數，且小燈泡始終不發光，這是因為______。（7）另一組同學用相同的器材和電路圖做這個實驗時，由于接線錯誤，根據測量的數據繪出的U–I圖象如圖乙B所示．你認為錯誤的原因可能是______。【答案】（1）（2）變大電壓表正負接線柱接反了（3）（4）成正比（5）隨溫度變化而變化（6）燈泡短路（7）電壓表與滑動變阻器并聯【解析】（1）電源電壓為3 V，故電壓表選用小量程與電阻并聯，如下所示:（2）閉合開關，向左移動滑動變阻器的滑片，變阻器連入電路中電阻變小，根據電阻的串聯和歐姆定律可以知道，電流表的示數將變大；而電壓表指針偏向表盤零刻度左邊，原因是：電壓表正負接線柱接反了．（3）電源電壓為3V，定值電阻為，當滑動變阻器接入電路中的電阻最大為時，電路中的電流最小，根據電阻的串聯和歐姆定律，最小電流為：，當滑動變阻器接入電路中的電阻為0時，電路中的電流最大：，故通過定值電阻電流的變化范圍是：。（4）由表中數據可以知道，電壓與電流之比：（定值），故在電阻一定的情況下，通過導體的電流與導體兩端的電壓成正比；（5）根據歐姆定律的變形公式，因小燈泡的電阻隨溫度變化而變化，即R不是一個定值，故電流與電壓不成正比；（6）當滑片向在滑動到某一位置后，繼續向在滑動，變阻器連入電路中的電阻變小，電壓表、電流表均有示數，說明電路為通路，燈不會發生短路，但小燈泡始終不發光，這是因為通過小燈泡的實際電流太小，實際功率太小，故小燈泡始終不發光；（7）乙圖中的B圖象，隨著電流的增大，電壓減小，正好與A圖象相反，符合滑動變阻器兩端電壓的變化規律，因此電壓表接在了滑動變阻器兩端；因電壓表測量出了燈電壓，電流表測出了通過燈的電流，可測燈的電功率。五、綜合應用題（本題共2小題，每小題10分，共20分）20．如圖甲所示，水平桌面上有一底面積為5.0×10﹣3m2的圓柱形容器，容器中裝有一定量的水，現將一個體枳為6.0×10﹣5m3的物塊（不吸水）放入容器中，物塊漂浮在水面上，浸入水中的體積為總體積的。求：（1）物塊受到的浮力；（2）物塊的質量；（3）如圖乙所示，用力F緩慢向下壓物塊，使其恰好完全浸沒在水中（水未溢出）。此時水對容器底的壓強比物塊被下壓前增加了多少？【答案】（1）0.45N（2）0.045kg（3）30Pa【解析】（1）物塊漂浮在水面上，排開水的體積：，則物塊受到的浮力：F浮=ρ水gV排=1.0×103kg/m3×10N/kg×4.5×10–5m3=0.45N；（2）由于物塊漂浮在水面上，則物塊的重力：G=F浮=0.45N，物塊的質量：；（3）使物塊恰好完全浸沒在水中，排開水的體積變化量：△V=V物–V排=6×10–5m3–4.5×10–5m3=1.5×10–5m3，水的深度變化量（水面上升的高度）：，水對容器底的壓強增加量：△p=ρg△h=1.0×103kg/m3×10N/kg×0.003m=30Pa。21．小敏看到超載車損壞公路的新聞報道，設計了一個稱量車重的模擬電路，將載重量轉化成電流表示數，如圖甲。電路由電源、稱重計（電流表、量程0~0.6A）、定值電阻R0，滑動變阻器R1、彈簧和開關組成。已知電源電壓8伏，滑動變阻器R1長40厘米、最大阻值20歐，且電阻的大小與其接入的長度成正比，彈簧的長度與受到壓力之間的關系如圖乙，當沒有載物時，變阻器滑片指在上端，電流表示數是0.1A。（1）定值電阻R0多大？（2）最大載重時，該模擬電路的電流表示數多大？（3）小華覺得最大稱量時，該模擬電路的電流表示數應該過滿量程的一半，則應選擇定值電阻：R2＝20歐、R3＝5歐和R4＝1歐中哪個替換R0，替換后，最大稱量時，電流表示數多大？【答案】（1）60Ω（2）0.11A（3）應選擇定值電阻R3，替換R0，替換后，最大稱量時，電流表示數0.47A【解析】（1）當沒有載物時，變阻器滑片指在上端，R1接入電路中的電阻最大，電流表示數為0.1A，由I＝可得，電路總電阻：R總＝＝80Ω，因串聯電路中總電阻等于各分電阻之和，所以，定值電阻的阻值：R0＝R總–R1＝80Ω–20Ω＝60Ω；（2）由圖乙可知，彈簧的最大壓縮量：△L＝L–L1＝40cm–24cm＝16cm，因滑動變阻器電阻的大小與其接入的長度成正比，所以，變阻器接入電路中的電阻：R1′＝R1–R1＝20Ω–×20Ω＝12Ω，則該模擬電路的電流表示數：I′＝≈0.11A；（3）電流表量程為0.6A，電流要超過量程的一半，則：I小＞0.3A，即I小＝＞0.3A，解得：R＜14.67Ω，電路最大電流I大≤0.6A，則I大＝≤0.6A，解得：R≥1.33Ω，綜上可知，電阻應選擇R3；替換后，最大稱量時，電流表示數：I＝＝0.47A。
