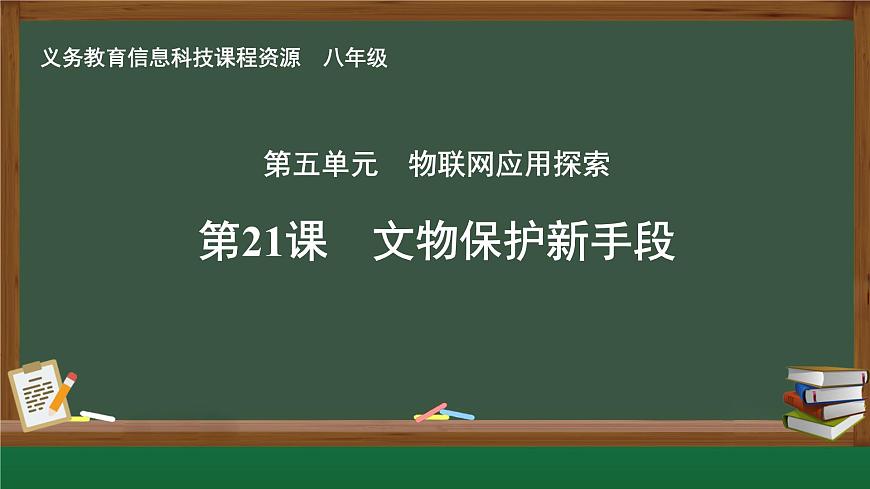

人教版（2024）八年級全一冊第21課 文物保護新手段優秀ppt課件

這是一份人教版（2024）八年級全一冊第21課 文物保護新手段優秀ppt課件，共43頁。PPT課件主要包含了學習目標，問題情境，視頻來源于科普中國，改造前，改造后，博物館環境監測系統，MQTT服務器，可視化圖表分析，恒濕器，核心流程圖等內容，歡迎下載使用。
了解物聯網在文物保護中的應用。
通過博物館環境監測系統的實踐探索，掌握利用物聯網解決問題的方法，并能遷移應用于解決其他問題。

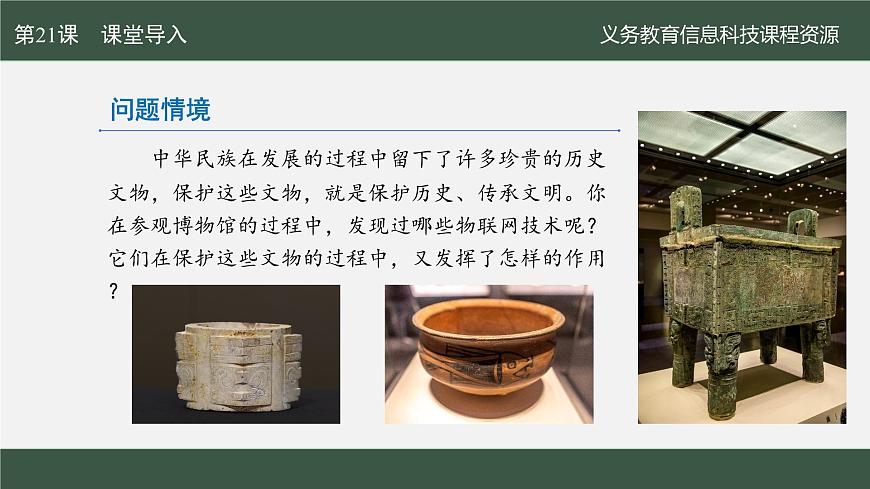

中華民族在發展的過程中留下了許多珍貴的歷史文物，保護這些文物，就是保護歷史、傳承文明。你在參觀博物館的過程中，發現過哪些物聯網技術呢？它們在保護這些文物的過程中，又發揮了怎樣的作用？

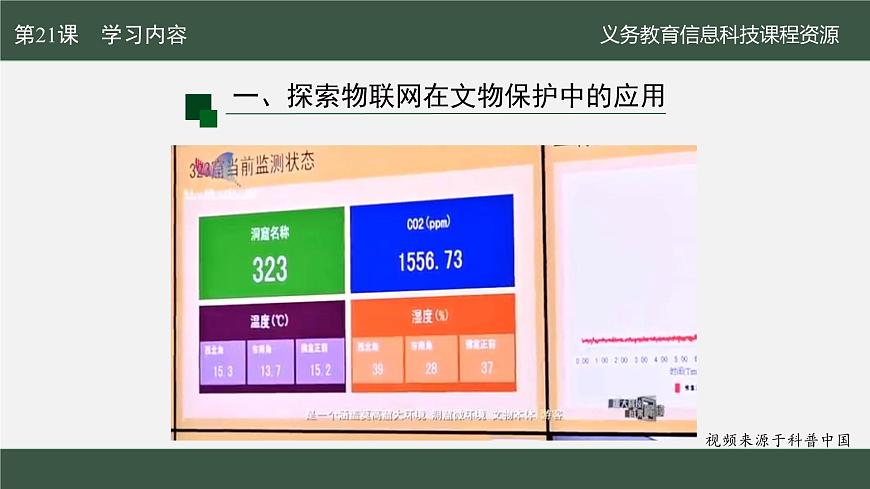

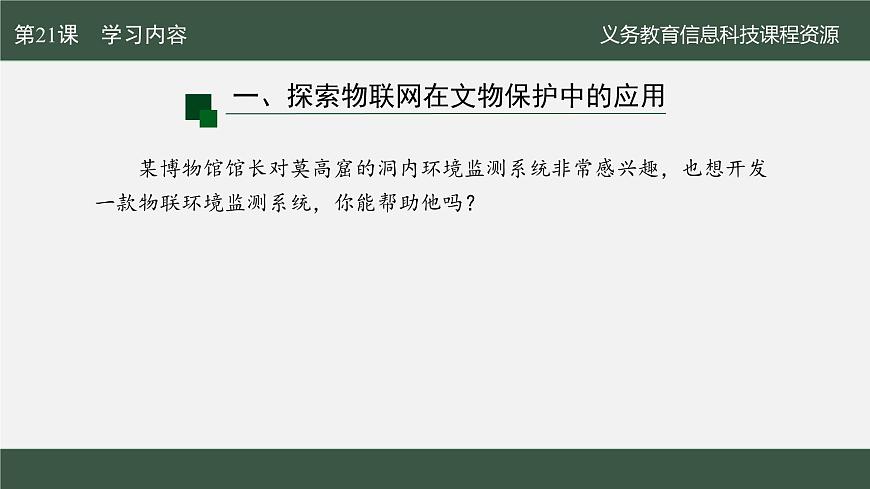

某博物館館長對莫高窟的洞內環境監測系統非常感興趣，也想開發一款物聯環境監測系統，你能幫助他嗎？
傳統的環境監測： 數據不能實時呈現，查看麻煩。

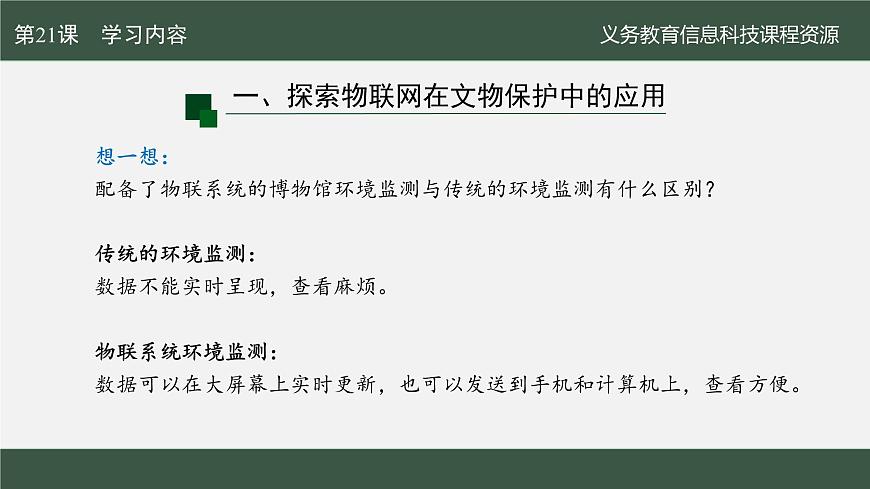

想一想： 配備了物聯系統的博物館環境監測與傳統的環境監測有什么區別？
物聯系統環境監測： 數據可以在大屏幕上實時更新，也可以發送到手機和計算機上，查看方便。
同學們，你們能利用所學知識，為該博物館設計一套物聯環境監測系統嗎？
溫度、濕度、光照強度、煙霧、二氧化碳濃度……
如何實時監測博物館中的溫濕度？
探究博物館環境監測系統的功能實現
你想實時監測博物館中的哪些環境數據？
確定本小組探究的主題：搭建博物館環境監測系統實時監測博物館中的溫濕度。
如何搭建博物館環境監測系統呢？
結合第四單元16課，按環節需求分析。
分析博物館環境監測系統的功能需求
填一填：各功能的實現需要用到哪些設備、軟件及平臺？（可以采用文字、簡筆畫等形式）
溫度傳感器、濕度傳感器
試一試：根據需求分析和功能實現，拖動右邊的模塊，完成流程圖。
該博物館館長對同學們設計的監測系統非常滿意，但是他還是想根據環境監測系統最終的功能實現決定是否采用大家的設計。
模擬實現博物館環境監測系統功能
從工具箱中選擇所需器材，完成硬件搭建與網絡配置。
溫濕度傳感器連接主控板
繼電器1（控制空調）連接主控板
繼電器2（控制恒濕器）連接主控板
根據物聯網服務平臺配置流程完成平臺項目設置及網絡連接。
同學們，你們的設計非常好，但是你們的系統能實時顯示我們博物館中的溫濕度嗎？
試一試：用傳感器獲取當前環境的溫度與濕度并在主控板上實時顯示，將獲取的數據記錄在表格中。
temp,hum=dht(0).read() #從P0口讀取當前環境中的溫度和濕度值 led.print("溫度:"+str(temp)+"\n濕度:"+str(hum)) #主控板屏幕顯示溫濕度值
用傳感器獲取當前環境的溫度與濕度并在主控板上實時顯示。
要使數據實時顯示，就要讓傳感器一直工作
為什么在智能終端不能查看這些數據呢？采集到的數據被保存在哪里？又會被傳遞到哪里呢？
主控板：讀取傳感器數據并通過網絡發送給物聯網服務平臺。
物聯網服務平臺：數據的存儲與轉發。
上傳數據到物聯網服務平臺
登錄MQTT服務器，點擊相應主題，即可查看數據。
哇，果然能看到數據啦！ 傳感器記錄的數據能下載嗎？如果想要對一段時間內的數據進行可視化分析，同學們有什么好的方法嗎？
試著改變環境狀態，看看你們獲取的數據有變化嗎？說一說你們監測到的環境數據變化情況。
獲取的環境數據： 采集數據的環境： 數據分析形式：?。ˋ．物聯網服務平臺 B．電子表格 C．Pythn模塊）
溫度、濕度
文物旁邊
利用電子表格中的圖表進行可視化分析
可以用Pythn中的繪圖庫繪制溫濕度變化趨勢圖。
同學們，不同文物有不同的保存環境要求。如果超出了適合文物保存的環境數據范圍，則會對文物造成不可逆的影響。 你們能根據文物的最佳保存環境要求，幫我們設置好相應的保護措施嗎？
查找不同文物的保存環境要求，確定環境數據閾值。
該館長希望當監測系統監測到環境數據異常的時候，能自動觸發相應的保護措施。
試一試：增加自動保護功能。
試一試：增加自動提醒功能。
請老師根據教學實情，展示學生作品成果。
　　1．按照采集數據、傳輸與存儲數據、分析處理數據、反饋與控制四個環節分析博物館環境監測系統的功能需求?！　?．用溫度傳感器、濕度傳感器實時獲取環境中的溫濕度；利用繼電器模擬空調及恒濕器的開啟和關閉；利用主控板將數據實時發送到物聯網服務平臺，可以實現數據存儲及可視化呈現。　　3．通過閾值探究，設計算法實現反饋與控制。
1．系統運行一個月后，該博物館館長感覺本系統所監測的數據過于單一。你覺得除了為文物營造恒溫、恒濕的環境，還有哪些環境因素值得關注？請在本項目的基礎上，為為博物館環境監測系統增加一個新的功能。
第21課 拓展與提升
