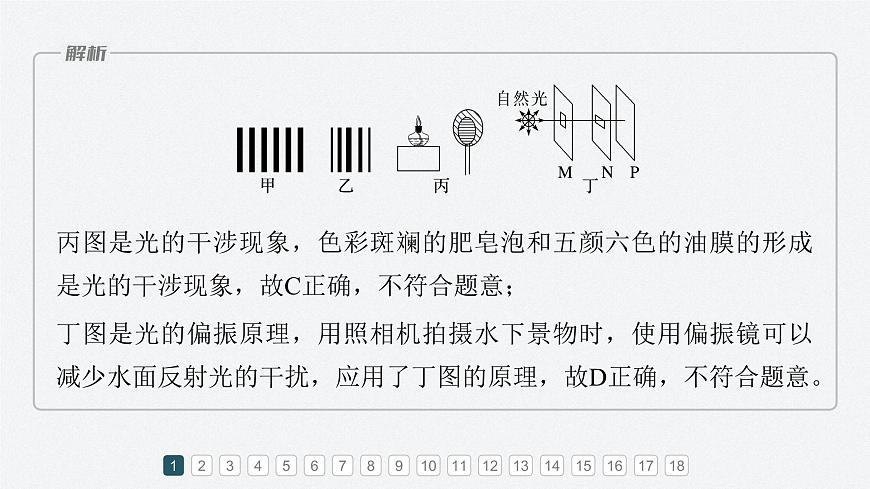

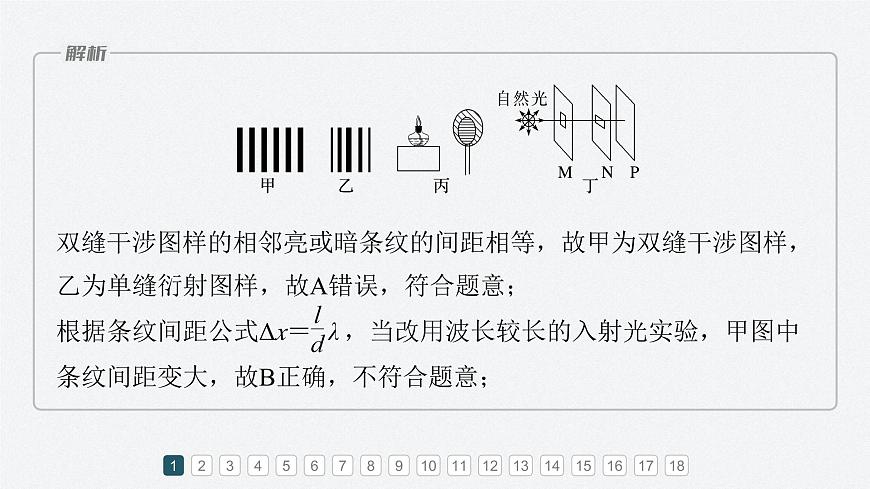

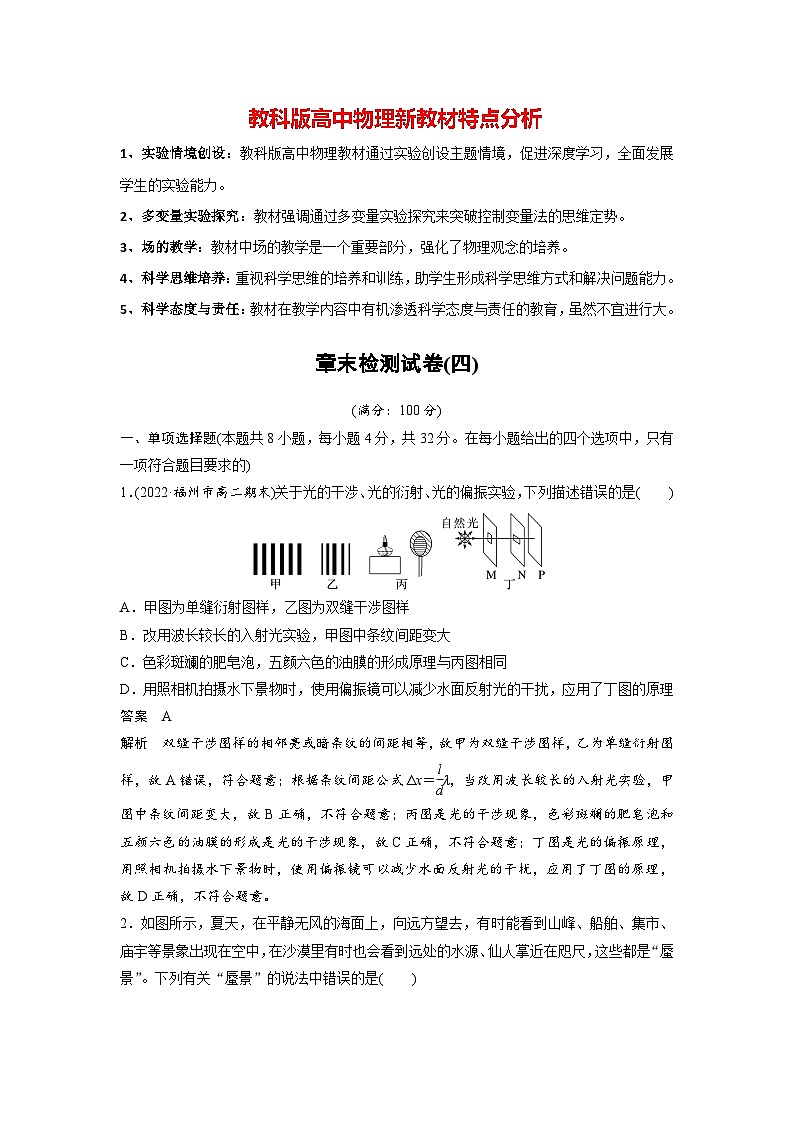

ZHANGMOJIANCESHIJUAN(SI)章末檢測試卷(四)(滿分：100分)一、單項選擇題(本題共8小題，每小題4分，共32分。在每小題給出的四個選項中，只有一項符合題目要求的)1.(2022·福州市高二期末)關于光的干涉、光的衍射、光的偏振實驗，下列描述錯誤的是A.甲圖為單縫衍射圖樣，乙圖為雙縫 干涉圖樣B.改用波長較長的入射光實驗，甲圖中條紋間距變大C.色彩斑斕的肥皂泡，五顏六色的油膜的形成原理與丙圖相同D.用照相機拍攝水下景物時，使用偏振鏡可以減少水面反射光的干擾， 應用了丁圖的原理√123456789101112131415161718123456789101112131415161718雙縫干涉圖樣的相鄰亮或暗條紋的間距相等，故甲為雙縫干涉圖樣，乙為單縫衍射圖樣，故A錯誤，符合題意；根據條紋間距公式Δx＝ ，當改用波長較長的入射光實驗，甲圖中條紋間距變大，故B正確，不符合題意；123456789101112131415161718丙圖是光的干涉現象，色彩斑斕的肥皂泡和五顏六色的油膜的形成是光的干涉現象，故C正確，不符合題意；丁圖是光的偏振原理，用照相機拍攝水下景物時，使用偏振鏡可以減少水面反射光的干擾，應用了丁圖的原理，故D正確，不符合題意。2.如圖所示，夏天，在平靜無風的海面上，向遠方望去，有時能看到山峰、船舶、集市、廟宇等景象出現在空中，在沙漠里有時也會看到遠處的水源、仙人掌近在咫尺，這些都是“蜃景”。下列有關“蜃景”的說法中錯誤的是A.海面上上層空氣的折射率比 下層空氣的折射率要小B.沙面上上層空氣的折射率比下層空氣的折射率要小C.A是“蜃景”，B是景物D.C是“蜃景”，D是景物√123456789101112131415161718沙漠里下層空氣的溫度比上層的高，故沙漠地表附近的空氣折射率從下到上逐漸增大，遠處的景物發出的光線射向沙漠地表時，由于不斷被折射，越來越偏離法線方向，進入下層的入射角不斷增大，以致發生全反射，光線反射回空氣，人們逆著光線看去，就會看到倒立的景物，從而產生了沙漠“蜃景”現象；123456789101112131415161718海面上的上層空氣的溫度比下層空氣的溫度高，故海面上的上層空氣的折射率比下層空氣的折射率要小，近處的景物反射的光線射向空中時，不斷被折射，射向折射率較小的上一層的入射角增大到臨界角時，就會發生全反射現象，光線就會從高空的空氣層返回折射率較大的下一層，從而產生“蜃景”現象，A、C、D正確，B錯誤。1234567891011121314151617183.(2022·上海市奉賢區期中)如圖所示是做雙縫干涉實驗的示意圖。先做操作1：用兩塊不同顏色的濾光片分別擋住雙縫屏上、下兩半部分Ⅰ和Ⅱ；接著再做操作2：用不透明的擋板擋住b縫。若兩塊濾光片一塊是紅色、一塊是藍色，紅光波長大于藍光波長，則123456789101112131415161718A.完成操作1后，光屏上出現的是圖圖案， 且甲是紅色條紋，乙是藍色條紋B.完成操作1后，光屏上出現的是圖圖案， 且丙是藍色條紋，丁是紅色條紋C.完成操作2后，光屏上出現的是圖圖案， 且甲是藍色條紋，乙是紅色條紋D.完成操作2后，光屏上出現的是圖圖案， 且丙是藍色條紋，丁是紅色條紋123456789101112131415161718√題圖中的條紋為等間距明暗相間條紋，是干涉圖樣。題圖為中間最寬且不等間距明暗相間條紋，是衍射條紋。操作1是雙縫干涉實驗，故條紋間距相等，光屏上出現題圖圖案，由圖案知甲的波長大于乙的波長，故甲為紅色條紋，乙為藍色條紋；操作2是單縫衍射，條紋間距不相等，光屏上出現題圖圖案，再結合波長關系可知丙是紅色條紋，丁是藍色條紋，故選A。1234567891011121314151617184.(2023·福州市高二期中)如圖所示，在雙縫干涉實驗中，若單色光源S到兩縫S1、S2距離相等，則屏上中央亮條紋位于圖中O處。現將光源S向上移動到示意圖中的S′位置，則A.中央亮條紋向下移動，且條紋間距不變B.中央亮條紋向上移動，且條紋間距不變C.中央亮條紋向下移動，且條紋間距減小D.中央亮條紋向上移動，且條紋間距增大√123456789101112131415161718在雙縫干涉實驗中，若把單色光源S從雙縫S1、S2的中心對稱軸位置稍微向上移動，通過雙縫S1、S2的光仍然是相干光，仍可產生干涉條紋，中央亮紋的位置經過S1、S2到S′的路程差仍等于0。由于S′S1 ，則光在第一次到達光纖側面時不會從光纖側面射出√√123456789101112131415161718光的頻率由光源決定，與介質無關，所以光從真空射入光纖，光的頻率不變，故A正確；通過光纖側面反射后再?gòu)纳戏浇孛嫔涑龅墓馐c垂直射出上方截面的光束不平行，故C錯誤；12345678910111213141516171812345678910111213141516171811.(2023·銀川市月考)如圖所示，等邊三角形AOB為透明柱狀介質的橫截面。一束單色光PQ平行于角平分線OM射向OA，在界面OA發生折射，折射光線平行于OB且恰好射到M點(不考慮反射光線)。則A.透明柱狀介質對單色光PQ的折射率為B.增大入射光的頻率，光在該介質中的傳播速度不變C.保持入射點Q不變，減小入射角，一直有光線從AMB面射出D.保持入射光PQ的方向及入射點Q不變，增大入射光的頻率，出射點將在 M點下方√√123456789101112131415161718123456789101112131415161718作出光路圖如圖所示保持入射點Q不變，減小入射角，折射角隨之減小，則折射光線射到AMB面上的入射角增大，當該入射角大于等于臨界角時，將發生全反射，光線不能射出AMB面，C錯誤；12345678910111213141516171812.如圖甲所示，在平靜的水面下深h處有一個點光源s，它發出不同顏色的a光和b光，在水面上形成了一個有光線射出的圓形區域，該區域的中間為由a、b兩種單色光所構成的復色光圓形區域，周圍為環狀區域，且為a光的顏色(如圖乙)。設水對b光的折射率為nb，則下列說法正確的是A.在水中，a光的波長比b光的長B.在水中，a光的傳播速度比b光的大C.復色光圓形區域的面積為S＝D.在同一裝置的楊氏雙縫干涉實驗中，a光的干涉條紋間距比b光的窄√√123456789101112131415161718√123456789101112131415161718a光的折射率小，波長長，根據雙縫干涉條紋間距公式Δx＝ 可知，相同條件下，a光的干涉條紋間距比b光的寬，故D錯誤。123456789101112131415161718三、非選擇題(本題共6小題，共48分)13.(6分)如圖所示，在測定玻璃折射率的實驗中，兩位同學先在白紙上放好截面是正三角形ABC的三棱鏡，并確定AB和AC界面的位置，然后在棱鏡的左側畫出一條直線，并在線上豎直插上兩枚大頭針P1和P2，再?gòu)睦忡R的右側觀察P1和P2的像。(1)此后正確的操作步驟是______。A.插上大頭針P3，使P3擋住P2的像B.插上大頭針P3，使P3擋住P1、P2的像C.插上大頭針P4，使P4擋住P3的像D.插上大頭針P4，使P4擋住P3以及P1和P2的像BD123456789101112131415161718123456789101112131415161718此后正確的操作步驟是：插上大頭針P3，使P3擋住P1、P2的像；插上大頭針P4，使P4擋住P1、P2的像和P3，故B、D正確。(2)正確完成上述操作后，在紙上標出大頭針P3、P4的位置(圖中已標出)，為測量該種玻璃的折射率，兩位同學分別用圓規及刻度尺作出了完整光路圖和若干條輔助線，如圖甲、乙所示，能夠僅通過測量ED、FG的長度便可正確計算出折射率的是圖______(填“甲”或“乙”)，所測玻璃折射率的表達式n＝______(用代表線段長度的字母ED、FG表示)。乙12345678910111213141516171812345678910111213141516171812345678910111213141516171814.(8分)(2022·浙江大學附屬中學高二期中)我們用如圖甲所示的裝置來做“用雙縫干涉測量光的波長”的實驗。(1)將實驗儀器按要求安裝在光具座上，則在圖甲中A、B處分別應該安裝的器材和濾光片的位置分別是____。A.A處為雙縫、B處為單縫，濾光片在光源和凸透鏡之間B.A處為單縫、B處為雙縫，濾光片在A和B之間C.A處為雙縫、B處為單縫，濾光片在遮光筒內D.A處為單縫、B處為雙縫，濾光片在凸透鏡和A之間D123456789101112131415161718123456789101112131415161718為獲取兩個單色線光源，A處應為單縫、B處應為雙縫，濾光片在凸透鏡和A之間。故選D；123456789101112131415161718(2)若在實驗當中，某同學觀察到圖乙所示圖像，即測量頭中的分劃板中心刻線與干涉條紋不在同一方向上，若繼續移動目鏡觀察，將會使測量結果出現偏差，所以需要對儀器進行調整，使干涉條紋與分劃板中心刻線在同一方向上，下面操作中可行的有_____。A.調節撥桿方向B.其他不動，測量頭旋轉一個較小角度C.其他不動，僅轉動手輪B因?yàn)橛星逦母缮鎴D樣，所以不用調節撥桿方向，分劃板中心線與干涉條紋不平行，應調節測量頭使干涉條紋與分劃板中心刻線在同一方向上，所以其他不動，將測量頭旋轉一個較小角度，僅轉動手輪，不能使干涉條紋與分劃板中心線在同一方向上，A、C錯誤，B正確。123456789101112131415161718(3)已知雙縫間距離d＝0.20 mm，雙縫到毛玻璃屏間的距離為l＝75.0 cm，如圖丙所示，實驗時先轉動測量頭上的手輪，使與游標卡尺相連的分劃線對準圖丁所示的第1條亮條紋，此時游標卡尺的主尺和游標尺的位置如圖戊所示，然后再轉動手輪，使與游標卡尺相連的分劃線向右邊移動，直到對準圖丁所示第5條亮條紋，此時游標卡尺的主尺和游標尺的位置如圖己所示，該游標卡尺的讀數x2＝________ mm。由以上已知數據和測量數據，則該單色光的波長是____________m。9.66.2×10－7123456789101112131415161718由題圖戊知游標卡尺讀數為x1＝0.3 mm，由題圖己知，游標卡尺讀數為x2＝9 mm＋6×0.1 mm＝9.6 mm＝2.325×10－3 m12345678910111213141516171815.(7分)如圖所示，一梯形透明介質ABCD，∠A＝75°，∠B＝45°，一光線垂直于BC面從E點射入介質后，射到AB面時恰好發生全反射，從AD面上的某點射出。求：(1)介質對該光線的折射率n；123456789101112131415161718123456789101112131415161718該光線在介質中傳播的光路如圖所示根據幾何關系，該光線在介質中發生全反射的臨界角θ＝∠B＝45° (1分)(1分)(1分)123456789101112131415161718(2)該光線從AD面射出時的折射角r。答案　45°根據幾何關系，該光線射到AD面的入射角i＝30° (1分)(2分)解得r＝45°。 (1分)16.(8分)研究光的干涉現象原理圖如圖所示。光源S到雙縫S1、S2的距離相等，S1、S2連線平行于光屏，O點為S1、S2連線中垂線與光屏的交點。光源S發出單色光，經S1、S2傳播到光屏上P點，S1P垂直于光屏，P為某亮條紋中心，OP之間還有k條亮條紋，光由S1、S2傳播到P點的時間差為t0?，F(xiàn)緊貼S1放置厚度為d的玻璃片，光由S1垂直穿過玻璃片傳播到P點與光由S2直接傳播到P點時間相等。已知光在真空中的速度為c，玻璃對該單色光的折射率為n，不考慮光在玻璃片內的反射，求：(1)單色光在真空中的波長λ；123456789101112131415161718123456789101112131415161718由題意，P為第k＋1級亮條紋中心，則S2P－S1P＝(k＋1)λ (2分)而S2P－S1P＝ct0 (1分)(1分)(2)玻璃片的厚度d。由題意，設光在玻璃中的傳播速度為v，則(2分)(1分)(1分)12345678910111213141516171817.(9分)如圖所示，在平靜湖面岸邊的垂釣者，眼睛恰好位于岸邊P點正上方0.9 m的高度處，浮標Q離P點0.9 m遠，魚餌燈M在浮標正前方1.8 m處的水下，垂釣者發現魚餌燈剛好被浮標擋住，已知水的折射率n＝ 。(1)求魚餌燈離水面的深度；123456789101112131415161718設魚餌燈在水下深h處，眼睛的位置為A，魚餌燈發出的光從水中斜射出水面的入射角為β，折射角為α，如圖所示，(2分)(1分)代入數據可得β＝30° (1分)(1分)123456789101112131415161718123456789101112131415161718(2)魚餌燈緩慢豎直上浮，當它離水面多深時，魚餌燈發出的光恰好無法從水面P、Q之間射出？答案　1.8 m由題意可得，只要光從Q點無法射出水面，則意味著光無法從P、Q之間射出水面。設光從水中射入空氣時發生全反射的臨界角為C，在Q點恰好發生全反射時魚餌燈的深度為h′，則sin C＝ (2分)可得C＝45° (1分)所以h′＝QN＝1.8 m。 (1分)12345678910111213141516171812345678910111213141516171818.(10分)如圖所示，已知一塊環形玻璃磚的折射率n為 ，外圓半徑為2R，光線a沿半徑方向射入玻璃磚，光線b與光線a平行，兩束光線之間的距離為x＝ ，光線b經折射后恰好與內圓相切。已知光在真空中的傳播速度為c。求：(1)該玻璃磚的內圓半徑r；答案　R光路如圖所示(1分)(1分)(1分)即θ＝30° (1分)解得r＝R (1分)123456789101112131415161718123456789101112131415161718(2)光線a、b在外圓界面內傳播的時間差Δt(不考慮光線反射)。123456789101112131415161718光線在外圓界面內傳播的速度為(1分)光線b在外圓界面內傳播的時間為(2分)123456789101112131415161718光線a在外圓界面內傳播的時間為(1分)光線a、b在外圓界面內傳播的時間差為(1分)
