初中物理第4節 跨學科實踐：制作簡易活塞式抽水機一等獎教學練習題習題課件ppt

這是一份初中物理第4節 跨學科實踐：制作簡易活塞式抽水機一等獎教學練習題習題課件ppt，文件包含94《跨學科實踐制作簡易活塞式抽水機》精品課件pptx、94《跨學科實踐制作簡易活塞式抽水機》教學設計docx、94《跨學科實踐制作簡易活塞式抽水機》同步練習題含參考答案docx、活塞式抽水機視頻素材mp4等4份課件配套教學資源，其中PPT共26頁， 歡迎下載使用。

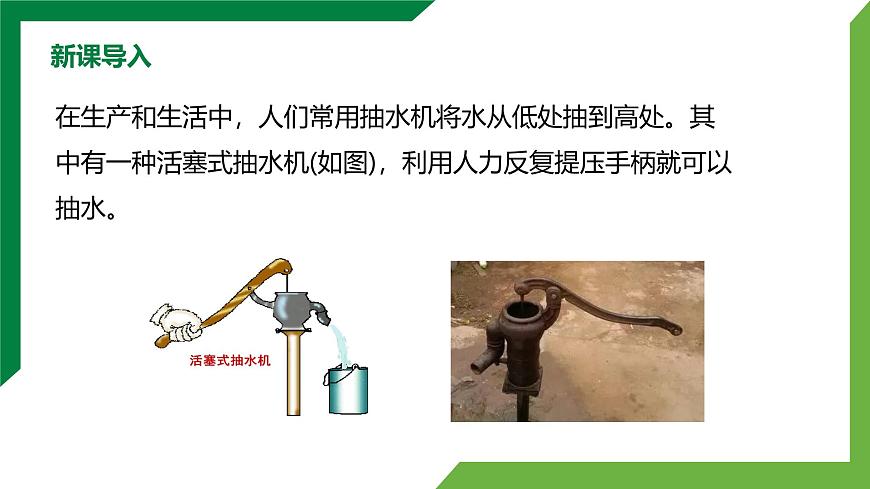

在生產和生活中，人們常用抽水機將水從低處抽到高處。其中有一種活塞式抽水機(如圖)，利用人力反復提壓手柄就可以抽水。

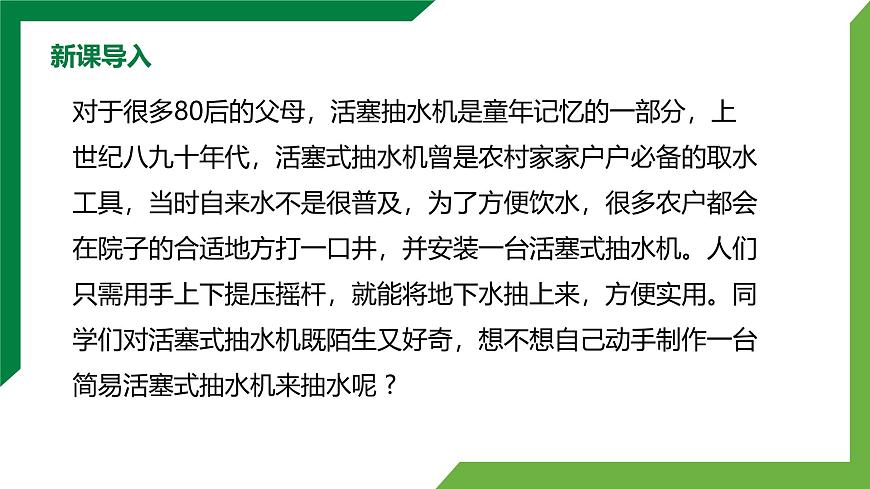

對于很多80后的父母，活塞抽水機是童年記憶的一部分，上世紀八九十年代，活塞式抽水機曾是農村家家戶戶必備的取水工具，當時自來水不是很普及，為了方便飲水，很多農戶都會在院子的合適地方打一口井，并安裝一臺活塞式抽水機。人們只需用手上下提壓搖桿，就能將地下水抽上來，方便實用。同學們對活塞式抽水機既陌生又好奇，想不想自己動手制作一臺簡易活塞式抽水機來抽水呢 ?

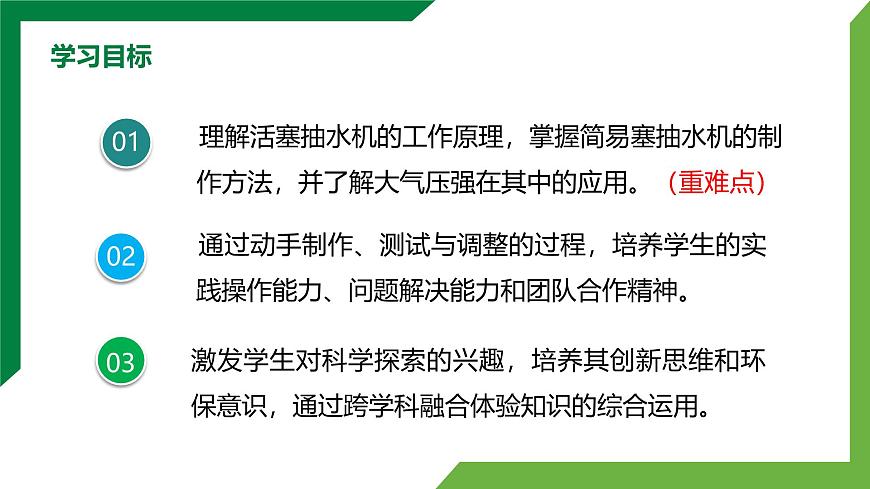

通過動手制作、測試與調整的過程，培養學生的實踐操作能力、問題解決能力和團隊合作精神。
理解活塞抽水機的工作原理，掌握簡易塞抽水機的制作方法，并了解大氣壓強在其中的應用。（重難點）
激發學生對科學探索的興趣，培養其創新思維和環保意識，通過跨學科融合體驗知識的綜合運用。
要制作簡易活塞式抽水機，你需要完成以下任務,(1)了解活塞式抽水機的結構(如圖):它是由圓筒、活塞、單向閥門(上閥門和下閥門)、進水管、出水管和搖桿等組成的。

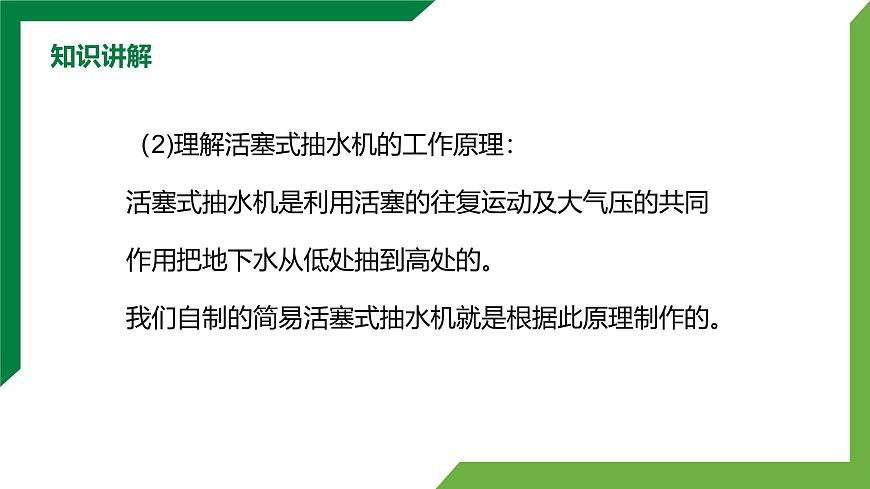

（2)理解活塞式抽水機的工作原理：活塞式抽水機是利用活塞的往復運動及大氣壓的共同作用把地下水從低處抽到高處的。我們自制的簡易活塞式抽水機就是根據此原理制作的。

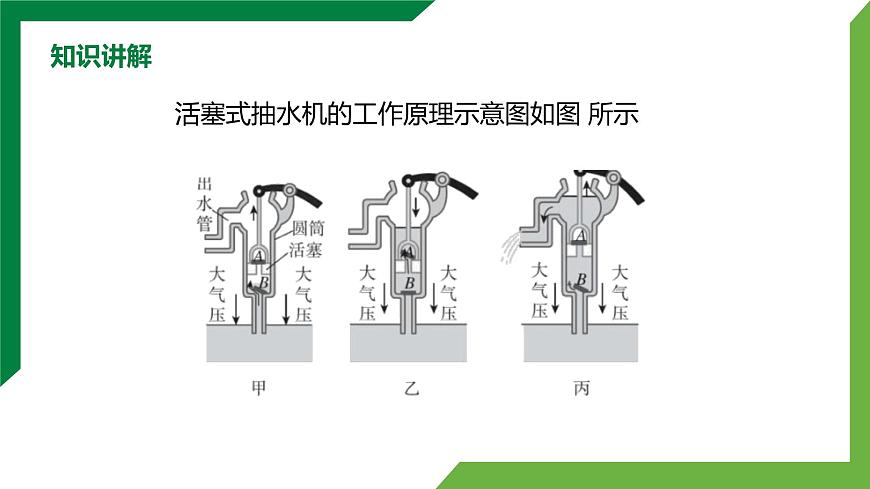

活塞式抽水機的工作原理示意圖如圖 所示

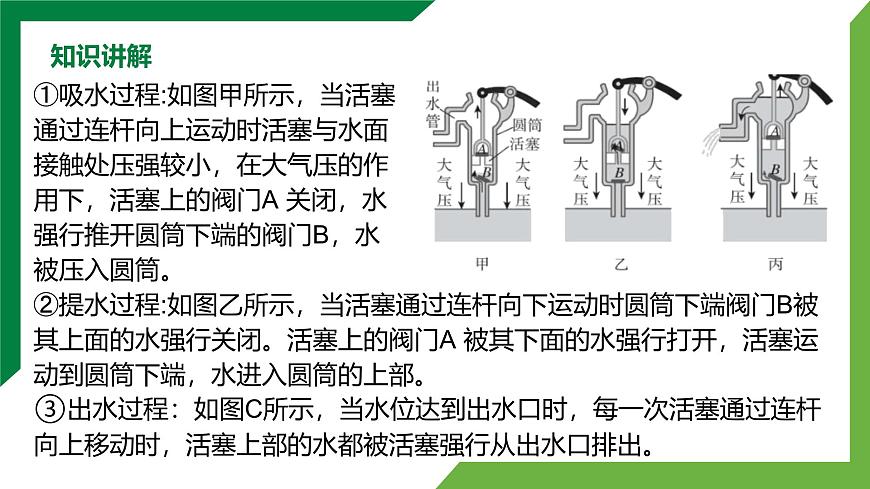

①吸水過程:如圖甲所示，當活塞通過連桿向上運動時活塞與水面接觸處壓強較小，在大氣壓的作用下，活塞上的閥門A 關閉，水強行推開圓筒下端的閥門B，水被壓入圓筒。②提水過程:如圖乙所示，當活塞通過連桿向下運動時圓筒下端閥門B被其上面的水強行關閉?；钊系拈y門A 被其下面的水強行打開，活塞運動到圓筒下端，水進入圓筒的上部。③出水過程：如圖C所示，當水位達到出水口時，每一次活塞通過連桿向上移動時，活塞上部的水都被活塞強行從出水口排出。
實驗視頻：活塞式抽水機工作過程
如果要制作一個活塞式抽水機，我們應如何選擇材料？應注意哪些問題？
1.選擇材料時，盡量選取身邊常見的，容易獲取的。2.選取圓筒的材料時，應充分考慮密封性，要能夠和選取的活塞緊密貼合。3.制作閥門時要設計成只能向上開啟的活動閥門。4.所有選取的材料還應考慮一定的耐用性。
③小組討論如何設計一臺簡易活塞式抽水機。
④選擇制作活塞式抽水機的材料：一個用來裝洗滌液的空瓶子，一根筷子，一塊塑料片，一個玻璃球，一塊橡皮膏，一根塑料管。
圓筒和活塞的制作：如圖9.4-3所示，剪下瓶子的瓶底，瓶子上部作為抽水機的圓簡。把瓶底再略剪一小部分作為活塞，使瓶底的外徑與瓶子的內徑相吻合
出水管的制作：在瓶子的側壁上打一個出水口，插上一段塑料管作為出水管(圖9.4-4)。拔掉瓶蓋上的小帽，把瓶口作為進水口。在活塞上打兩個孔A、B，中間的孔A用來固定筷子。閥門的制作：用橡皮膏把塑料片的一邊黏在活塞上，使塑料片能蓋住孔B，作為一個閥門(圖9.4-5)。把玻璃球放到瓶子里作為另一個閥門。
裝上活塞，抽水機就組裝好了(圖9.4-6)。將瓶口朝下浸入水中，上下拉動活塞，抽水機就會把水抽上來。
測試與調整：將整個裝置裝滿水，注意水位應低于出水口。上下移動活塞桿，觀察水是否能通過單向閥門被有效吸入并排出。特別注意檢查單向閥門的工作效果，確保水在活塞上升時能夠進入瓶?jī)?nèi)，而在活塞下降時不會回流。
注意：如果發現有漏水或回流現象，檢查各連接處的密封性和單向閥門的工作效果，并進行必要的調整。
1.展示各小組制作的簡易活塞式抽水機，分享各自的體驗和收獲。2.開展小組討論，從材料是否易得、組裝的方便性、使用時的效果、耐用性等方面對簡易活塞式抽水機進行評價，嘗試對裝置進行改進。3.學生相互交流，總結經驗并進行反思。
制作簡易活塞式抽水機
活塞式抽水機結構及工作原理
1.活塞式抽水機能把水抽上來主要利用了( )
A. 液體壓強 B 大氣壓強C.慣性 D 重力
2.如圖是活塞式抽水機的抽水示意圖，活塞跟筒壁緊密接觸但是可以上下滑動，A、B是只能向上開啟的閥門。下列關于抽水機的相關問題說法正確的是( ）A抽水機是利用連通器原理來抽水的B當壓下活塞時，閥門B打開，閥門A關閉C當壓下活塞時，閥門B打開，閥門A打開D當提起活塞時，閥門B打開，閥門A關閉
3.鋼筆吸墨水時，把筆尖放在墨水內，用手?jǐn)D壓橡皮管幾次，墨水就進入橡皮管。這是因?yàn)樵跀D壓橡皮管時，排出了橡皮管內的大部分空氣松手后橡皮管內的氣壓_______ (填“變大”“變小”或“不”)，管外的墨水在__________ 的作用下進入管內。
4.請閱讀《按壓式瓶蓋》。
在日常生活中，裝有洗手液或洗發液的瓶子，其瓶蓋都是按壓式的，如圖所示。按壓式瓶蓋的工作原理是什么呢？液體是怎么被“吸”上來的呢 ?
洗手液瓶中有個按壓式吸液結構，它由導液管、進液閥門、彈簧、活塞、出液閥門、出液管、儲液筒等組成，如圖所示，其中進液閥門和出液閥門是塑料小球，進液閥門位于彈簧下端，出液閥門位于活塞上端。使用的時候，通過手向下按壓，活塞向下移動，彈簧被壓縮使得進液閥門關閉，出液閥門打開，儲液筒里的液體從出液管流出瓶外；當手松開時，彈簧恢復原來的狀態，使得活塞向上移動，出液閥門關閉，進液閥門打開，液體從導液管通過進液閥門進入到儲液筒。這樣活塞在圓筒中上下往復運動，不斷地把液體“吸”出瓶外。
（3）如果航天員在太空艙中按壓這種瓶裝洗手液瓶蓋，____擠出洗手液。（選填“能”或“ 不能”）
請根據上述材料，回答下列問題：
（1）按壓式瓶蓋的工作原理和_______的工作原理相同。 A、活塞式抽水機 B、馬桶 C、微小壓強計 D、汽油機
（2）洗手液能被“吸”上來是利用了 ;向下按壓后松手時，液體從導液管通過進液閥門進入到儲液筒，是因?yàn)槠恐袣鈮篲_______儲液筒中氣壓。（選填“大于”“小于”或“等于”）
[分析](1)分別從活塞式抽水機、馬桶、微小壓強計和汽油機的原理分析做出判斷;(2)按壓式瓶蓋利用的是大氣壓。（3)液體從導波管通過進液閥門進入到儲液筒，是因?yàn)槠恐袣鈮捍笥趦?chǔ)液筒中氣壓;（4）太空艙中有空氣，存在氣壓
5.小明想運用學過的知識在家門口建一個噴泉，并用抽水機把噴出的水送回到噴水用的貯水容器中.為此他想設計一個機械裝置來帶動抽水機.要求:開始用手搖動使機械轉起來，以后就靠機械本身通過內部簡單機械相互帶動，使機械永遠轉動下去抽水機就永遠工作，噴泉也不停地出水.你認為他設想的機械裝置能實現嗎 ?
答案：不能，整個裝置中，由于摩擦等于阻力，有一部分能量轉變?yōu)槠渌问降哪?，機械能在減?。?
