2025屆高考物理基礎練教學課件 第九章 教材實驗11 測量金屬絲的電阻率

這是一份2025屆高考物理基礎練教學課件 第九章 教材實驗11 測量金屬絲的電阻率，共21頁。PPT課件主要包含了實驗?zāi)康?，?shí)驗步驟，數據處理，誤差分析，一題通關，答案如圖甲所示，答案如圖乙所示，答案如圖丙所示等內容，歡迎下載使用。
（1）熟悉“測量金屬絲的電阻率”的基本原理及注意事項.
（2）掌握測電阻的電路圖及誤差分析.

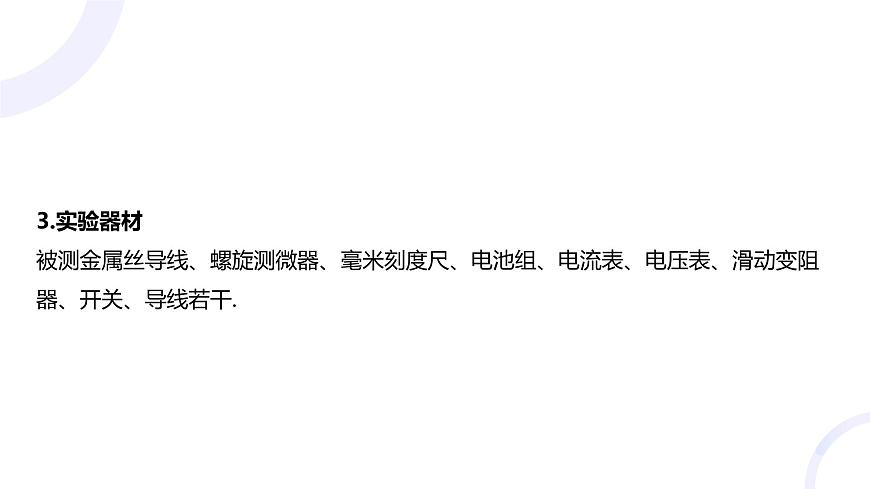

3.實驗器材被測金屬絲導線、螺旋測微器、毫米刻度尺、電池組、電流表、電壓表、滑動變阻器、開關、導線若干.

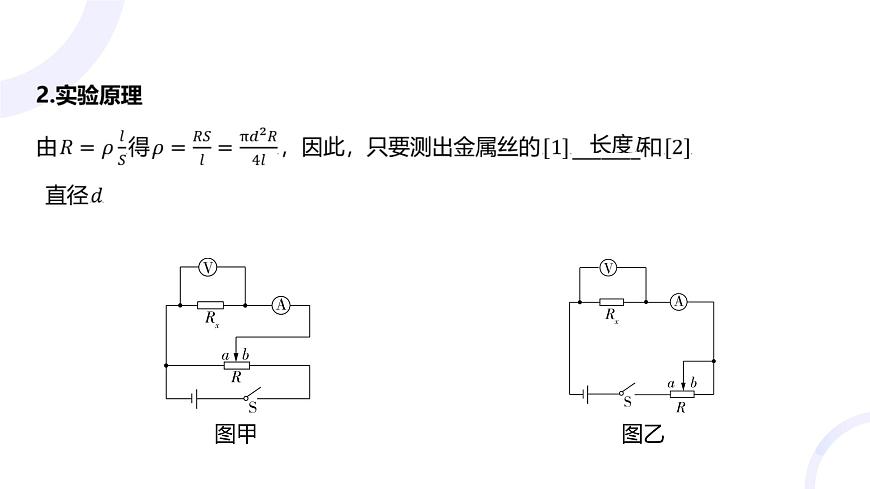

（2）電路的連接：按實驗原理電路圖甲或乙連接好電路.
（5）拆除實驗電路，整理好實驗器材.

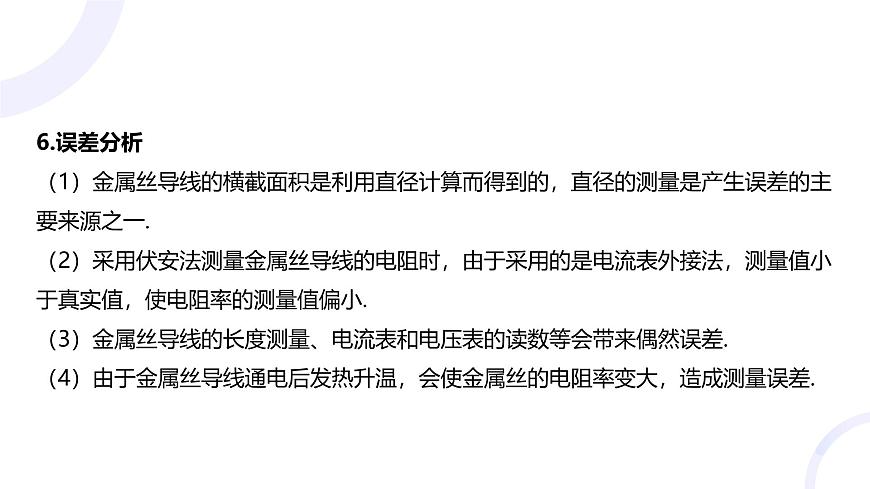

（1）金屬絲導線的橫截面積是利用直徑計算而得到的，直徑的測量是產生誤差的主要來源之一.
（2）采用伏安法測量金屬絲導線的電阻時，由于采用的是電流表外接法，測量值小于真實值，使電阻率的測量值偏小.
（3）金屬絲導線的長度測量、電流表和電壓表的讀數等會帶來偶然誤差.
（4）由于金屬絲導線通電后發熱升溫，會使金屬絲的電阻率變大，造成測量誤差.
（5）在用伏安法測電阻時，通過待測金屬絲導線的電流 ? 不宜過大（電流表用 0～0.6?A 量程）；通電時間不宜過長，以免金屬絲導線的溫度明顯升高，造成其電阻率在實驗過程中逐漸增大.
【解題思路】實驗電路如圖甲所示，連接電路時注意電流由正接線柱流入。
（6）根據圖3所示電路圖連接電路，用筆畫線代替導線將圖5中的實物圖連接完整。
（11）下列關于誤差的說法正確的是___。
