初中教科版（2024）1 家用電器完美版ppt課件

這是一份初中教科版（2024）1 家用電器完美版ppt課件，共29頁。PPT課件主要包含了認識家用電器，常用的家用電器，你家有哪些家用電器，電熱類，電動類，照明類，信息類，電源線和電水壺，兩孔插座，三孔插座等內容，歡迎下載使用。

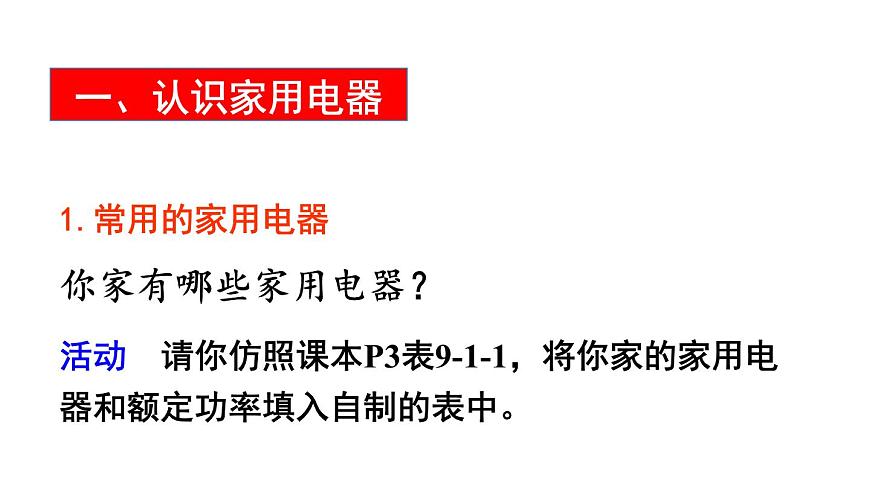

電已經成為我們?nèi)粘Ｉ钪斜夭豢缮俚囊徊糠帧?br/>活動 請你仿照課本P3表9-1-1，將你家的家用電器和額定功率填入自制的表中。

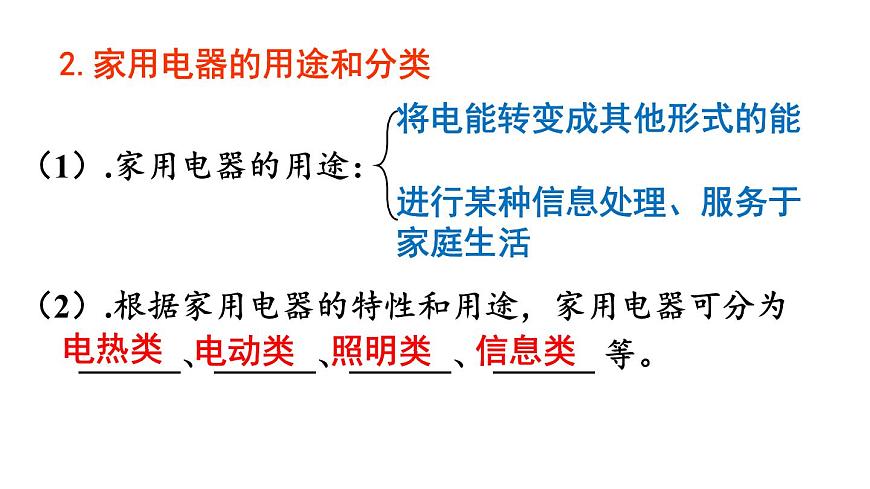

2.家用電器的用途和分類
（1）.家用電器的用途：
將電能轉變成其他形式的能
進行某種信息處理、服務于家庭生活

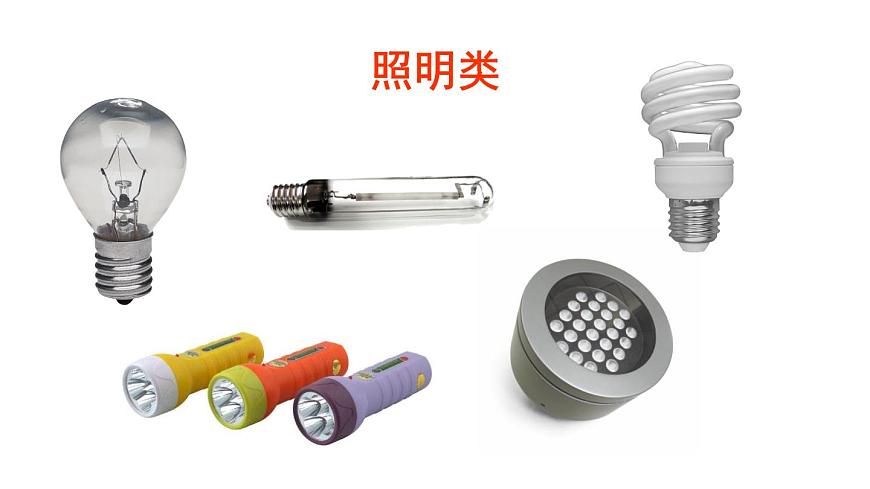

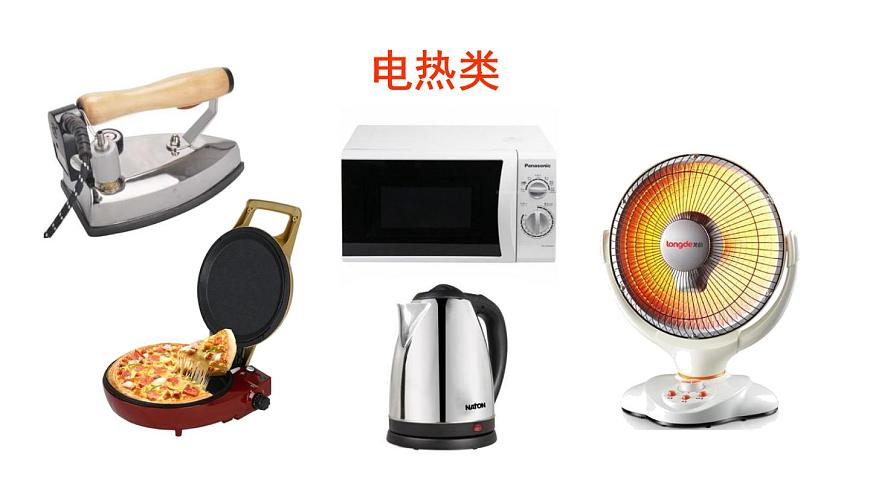

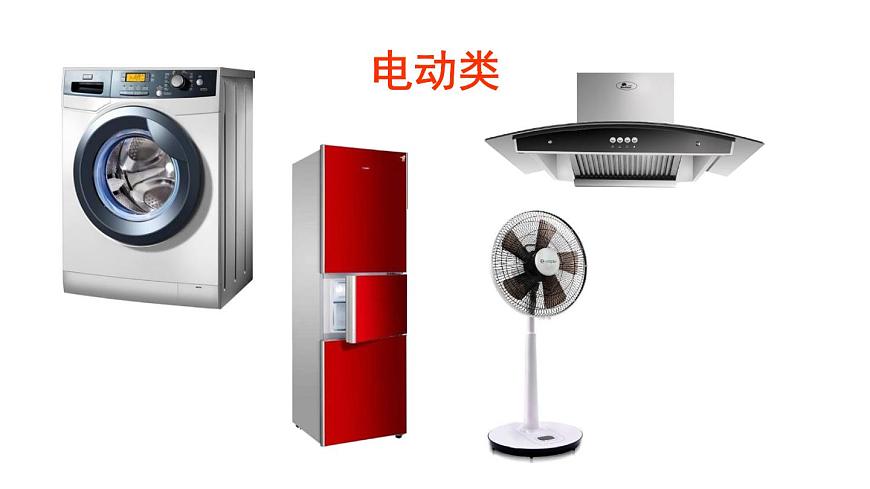

（2）.根據家用電器的特性和用途，家用電器可分為 ______、______、______、 ______ 等。
二、家用電器與電源的連接
觀察：插座——家庭電路預留的電源接口
沒有金屬外殼的用電器使用兩孔插座，如臺燈等。
一般有金屬外殼的用電器使用三孔插座，如電水壺等。
相線，俗稱火線，符號為L，相線是帶電的。
中性線，俗稱零線，符號為N，中性線通常是不帶電的。
保護接地線，俗稱接地線，符號為PE，保護接地線通常是也不帶電的。
觀察：插頭——家用電器連接電源的接頭
（1）作用：辨別火線和零線。
氖管中充有稀薄的氖氣，兩端是兩個金屬電極。當電極間的電壓達到一定值時，氖氣會導電。當電流從一個電極流到另一個電極時，氖氣會發出紅光。
　　試電筆的正確使用！
手指要按住金屬筆尾，用筆尖接觸被測的導線。
用指尖抵住上端的金屬帽。
（1）測電筆中為什么要串聯一個高電阻?
答：只有當串聯一個高電阻時，通過人體的電流會非常小，人體才是安全的。
（2）測電筆測零線時為什么氖管不發光?
答：零線對地電壓是0V，此時沒有電流產生，當然不會使氖管發光。
（3）使用測電筆時，為什么不能用手碰筆尖的金屬體?
答：當用手碰筆尖的金屬體時，人體兩端就有220V的電壓，這時產生的強電流就會流過人體，發生安全事故。
1. 如圖所示的家用電器中，利用電流熱效應工作的是（ ）A.電飯鍋 B.筆記本電腦 C.電風扇 D.電視機
2. 電冰箱常使用三孔插座和三腳插頭，把外殼和大地連接起來，這是因?yàn)椋? ）A.不接地線，會浪費電B.不接地線，冰箱一旦發生故障人有觸電危險C.不接地線，冰箱就不能工作D.不接地線，開冰箱時人就會觸電
3.（多選）如圖所示，在使用驗電筆的幾種做法中，做法正確的是（ ）
4.關于家庭電路的說法不正確的是（　?。?A.洗衣機使用三孔插座能防止人觸電 B.電燈的開關應安裝在中性線上 C.使用驗電筆可以辨別家庭電路中的相線和中性線 D.保險絲應串聯接在相線上
5.為了辨別家庭電路中的火線與零線，應該用驗電筆去辨別，決不能用手直接去接觸電線，這是因?yàn)椋? ） A.手接觸火線時，手不會發光，無法辨別火線 B.手接觸零線時，通過人體的電流很大，人體會觸電 C.氖管發光時，一定不會有電流通過人體 D.氖管發光時，通過人體的電流很小，人體不會觸電
