魯科版 (2019)選擇性必修 第二冊第1節 交變電流的特點精品ppt課件

這是一份魯科版 (2019)選擇性必修 第二冊第1節 交變電流的特點精品ppt課件，共21頁。PPT課件主要包含了生活疑問，直流電源，交流電源，新課學習，直流電流和交變電流，直流電壓波形圖，生活中的交流電，隨堂練習，交變電流的周期和頻率，電流的熱效應等內容，歡迎下載使用。

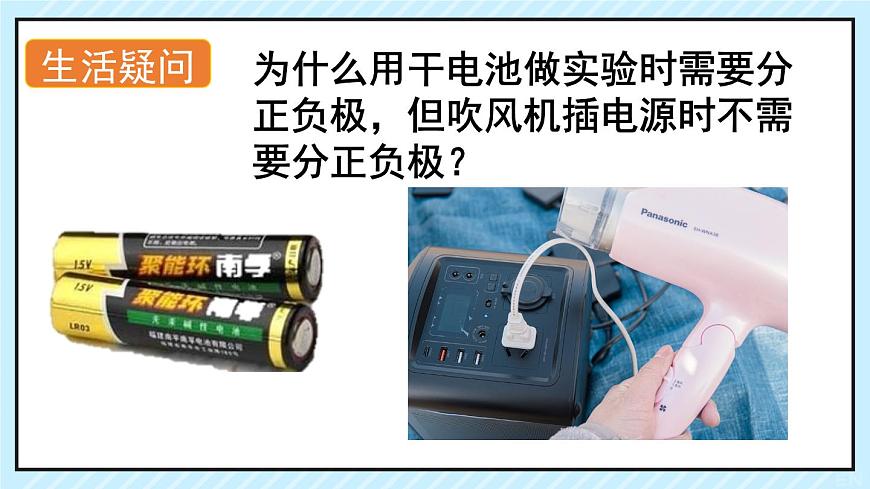

為什么用干電池做實驗時需要分正負極，但吹風機插電源時不需要分正負極？
萬用表上有直流電壓擋和交流電壓擋，什么是直流電，什么是交流電呢？
交流電源提供的電壓波形圖

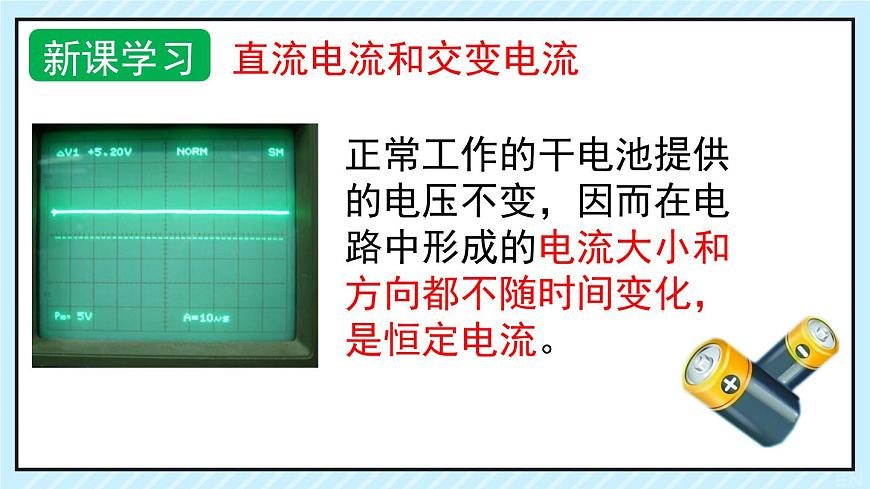

正常工作的干電池提供的電壓不變，因而在電路中形成的電流大小和方向都不隨時間變化，是恒定電流。

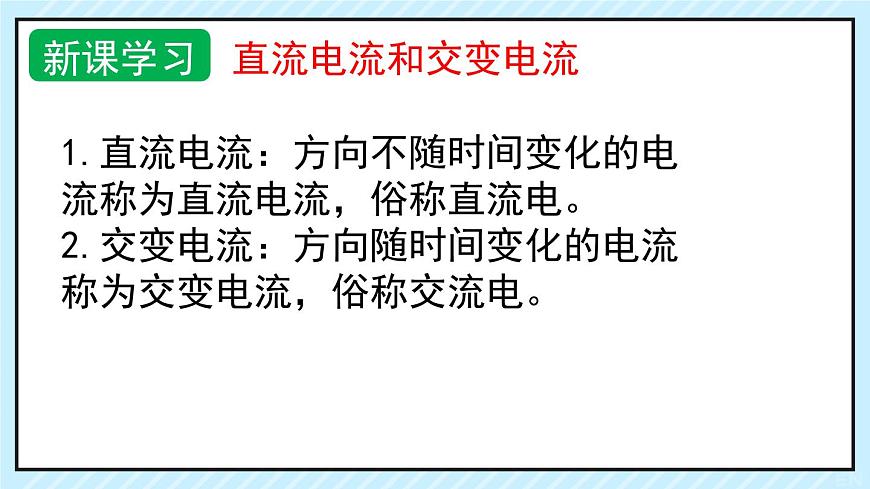

1.直流電流：方向不隨時間變化的電流稱為直流電流，俗稱直流電。2.交變電流：方向隨時間變化的電流稱為交變電流，俗稱交流電。
判斷下列電流是交流電還是直流電
直流電：方向不隨時間變化
交流電：方向隨時間變化
與電流大小無關，考慮方向
如何描述交變電流的變化情況？
所有周期性變化的過程，都可用周期和頻率來描述其變化的快慢
1.交變電流的周期：交變電流完成一次周期性變化所需的時間，稱為交變電流的周期。用符號T表示，國際單位是秒
周期越大，表示交變電流完成一次周期性變化所需的時間越長，即變化越慢
2.交變電流的頻率：交變電流在一段時間內完成周期性變化的次數與這段時間之比稱為交變電流的頻率。用符號f表示，國際單位是赫茲（Hz）
頻率越大，表示交變電流在1s內完成周期性變化的次數越多，即變化越快
日常生活中所用的市電，電流的大小和方向按正弦規律變化，這種電流被稱為正弦式交變電流，簡稱正弦交流電
正弦交流電的大小在隨時間變化，怎么描述其大小呢？
交變電流的最大值和有效值
下列銘牌中的“220V”怎么理解？
例題 某交流電的電流隨時間變化的關系如圖所示，求此交流電的電流有效值。
只有正弦式交流電才滿足此式
