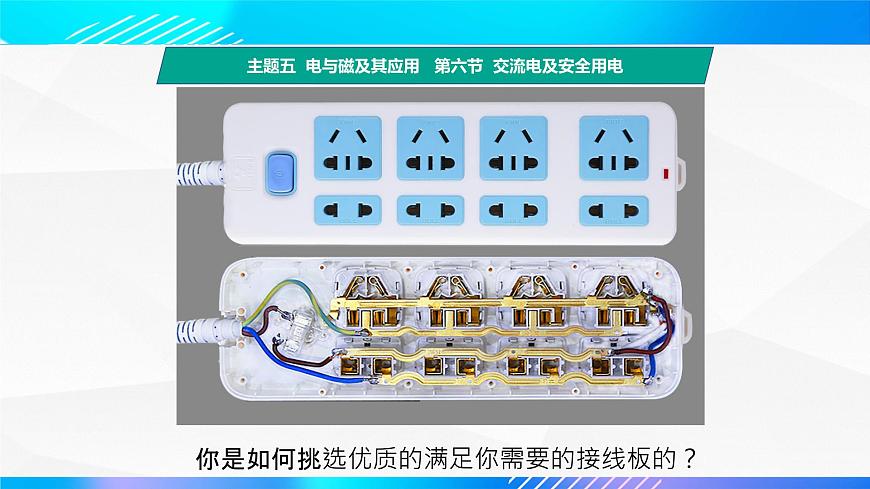

你是如何挑選優質的滿足你需要的接線板的？

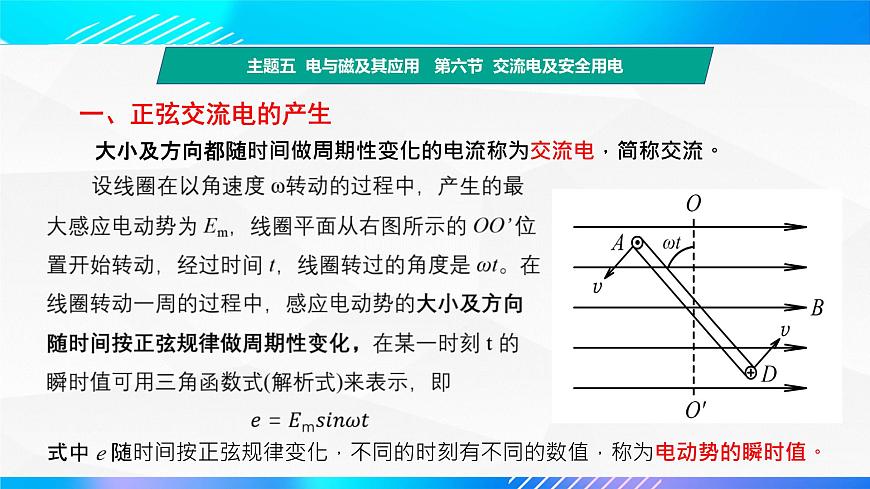

　　大小及方向都隨時間做周期性變化的電流稱為交流電，簡稱交流。
式中 e 隨時間按正弦規律變化，不同的時刻有不同的數值，稱為電動勢的瞬時值。

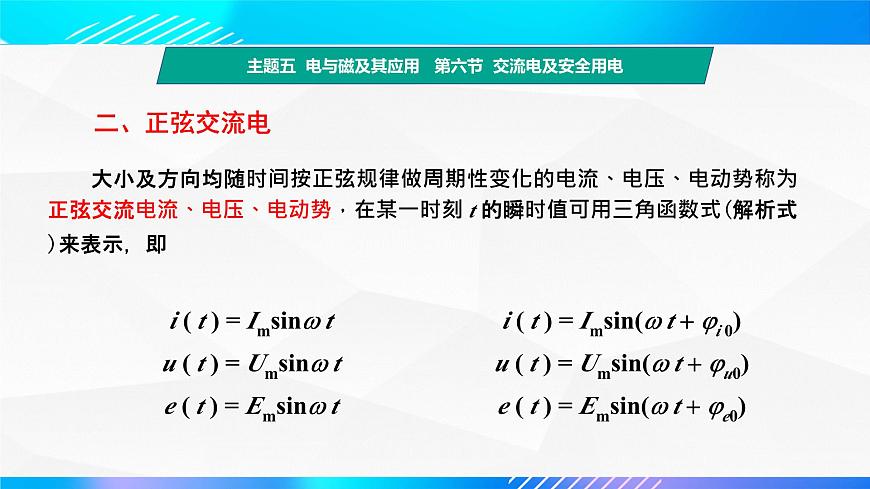

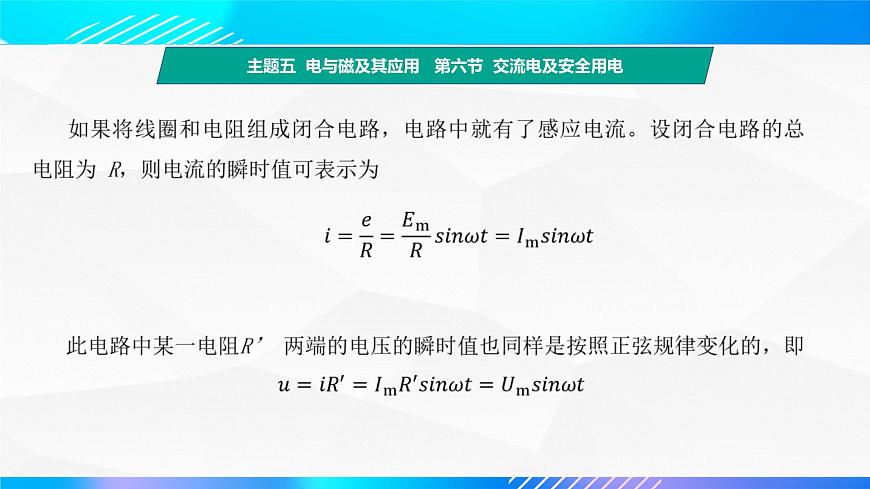

　　大小及方向均隨時間按正弦規律做周期性變化的電流、電壓、電動勢稱為正弦交流電流、電壓、電動勢，在某一時刻 t 的瞬時值可用三角函數式(解析式)來表示，即
i ( t ) = Imsin? tu ( t ) = Umsin? t e ( t ) = Emsin? t
i ( t ) = Imsin(? t ? ?i 0)u ( t ) = Umsin(? t ? ?u0)e ( t ) = Emsin(? t ? ?e0)
式中，Im、Um、Em 分別稱為交流電流、電壓、電動勢的振幅(也稱為峰值或最大值)，電流的單位為A (安)，電壓和電動勢的單位為 V(伏)；? 稱為交流電的角頻率，單位為rad/s (弧度/秒)，它表征正弦交流電流每秒內變化的電角度； ?i 0，?u0，?e0分別稱為電流、電壓、電動勢的初相位或初相，單位為 rad（弧度） 或? (度)，它表示初始時刻(t = 0 時)正弦交流電所處的電角度。
振幅、角頻率、初相這三個參數稱為正弦交流電的三要素。任何正弦量都具備三要素。
　　1．周期 正弦交流電完成一次循環變化所用的時間稱為周期，用字母 T 表示，單位為s（秒） 。顯然正弦交流電流或電壓相鄰的兩個最大值(或相鄰的兩個最小值)之間的時間間隔即為周期，由三角函數知識可知
把示波器的“掃描范圍”旋鈕置于“10～100 Hz”擋，調節“掃描微調”旋鈕，使亮斑變?yōu)橐粭l穩定的亮線；
調節“X增益”旋鈕，使亮線的水平寬度適當；
【觀察與體驗】 用示波器觀察正弦交流電波形
調節“掃描微調”旋鈕，使屏上出現一個穩定的一個波長的正弦波形曲線，如右圖所示。
此時示波器的掃描頻率正好與信號頻率相等，為50 Hz。
再次調節“掃描微調”旋鈕，改變示波器的掃描頻率，使光屏上出現穩定且完整的兩個波長的正弦波形曲線，如右圖所示。
與同學討論，此時示波器的掃描頻率是多少？
　　3.有效值 在電工技術中，有時并不需要知道交流電的瞬時值，而規定一個能夠表征其大小的特定值——有效值，其依據是交流電流和直流電流通過電阻時，電阻都要消耗電能(熱效應)。
　　設正弦交流電流 i( t ) 在一個周期 T 時間內，使一電阻R 消耗的電能為 WR ，另有一相應的直流電流 I 在時間 T 內也使該電阻 R 消耗相同的電能，即 WR = I2RT 。
就平均對電阻作功的能力來說，這兩個電流(i 與 I)是等效的，則該直流電流 I 的數值可以表示交流電流 i(t) 的大小，于是把這一特定的數值 I 稱為交流電流的有效值。理論與實驗均可證明，正弦交流電流 i 的有效值 I 等于其振幅(最大值)Im 的 0.707 倍，即
正弦交流電動勢的有效值
　　 我國工業和民用交流電源的有效值為 220 V，頻率為50 Hz，因而通常將這一交流電壓簡稱為工頻電壓。
三相交流電是由三相交流發電機產生的。三相交流發電機的轉子由三個線圈AX、BY、CZ組成，始端表示為A、B、C，末端表示為X、Y、Z，每兩個線圈之間的空間夾角為120°，如右圖所示。
【應用與拓展】 三相交流電
當轉子以角速度ω勻速轉動時，產生的電動勢圖像如右圖所示。這三個電動勢的最大值和頻率都相同，但相位不同，相差120°。
　　最大值相等、頻率相同，在相位上彼此相差 120? 的三個電動勢稱為對稱三相電動勢。對稱三相電動勢瞬時值的數學表達式為
第一相(U 相)電動勢： e1 = Emsin(? t) 第二相(V 相)電動勢： e2 = Emsin(? t ? 120?) 第三相(W 相)電動勢： e3 = Emsin(? t ? 120?)
　　三相電源中的繞組有星形(亦稱 Y)聯結和三角形(亦稱?)聯結兩種。
電流通過人體達到一定程度時引起的傷害事故
a.不同人的人體的電阻不一定相同。
1、根據歐姆定律知道，導體中的電流大小跟 什么有關系？ 通過人體的電流大小決定于什么？
b.同一個人的電阻，皮膚干燥 時大些，潮濕時就小。
人體因觸及高電壓的帶電體而承受過大的電流，以致引起死亡或局部受傷的現象稱為觸電。觸電對人體的傷害程度，與流過人體電流的頻率、大小、通電時間的長短、電流流過人體的途徑、以及觸電者本人的情況有關。通常規定 36 V 以下的電壓為安全電壓。
常見的觸電方式有單相觸電和兩相觸電。人體同時接觸兩根相線，形成兩相觸電，這時人體受 380 V 的線電壓作用，最為危險。單相觸電是人體在地面上，而觸及一根相線，電流通過人體流入大地造成觸電。此外，某些電氣設備由于導電絕緣破損而漏電時，人體觸及外殼也會發生觸電事故。
例：經研究發現人體的電阻因人體組織不同而略有差異，一般人體的電阻約為1200歐左右，（人體的安全電流為30毫安以下）根據歐姆定律，則人體的安全電壓為多少伏以下？
所以，一般來說人體的安全電壓為36伏以下
脫毛衣時發出的火花電壓達幾萬伏，
一般情況下：36V以下的電壓是安全的，但在潮濕的環境中，安全電壓在24V，甚至12V以下。
但沒有形成持續電流，所以不會電死人
【思考討論】鳥兒落在電線上為什么不會觸電？
站在高壓線上的小鳥，鳥兒站在一根電線上，沒有形成火線、地線同時加在鳥兒的兩個部位上，而且站在同一根電線上的小鳥的兩只腳之間的電壓可以認為是零，也就不會有電流從它身上通過，所以鳥兒不會觸電.
高壓跨步觸電高壓電弧觸電
1、低壓（家庭電路）觸電的形式：
（1）單相觸電：單個相線之間的觸電。
一只手接觸火線，身體的其它部位接觸大地，電流從人體流過，造成觸電。
人自以為與大地絕緣卻實際與地連通 a、人站在絕緣物體上，卻用手扶墻或其它接地導 體或站在地上的人扶他。 b、人站在木桌、木椅上，而木桌、木椅卻因潮濕 等原因轉化成為導體。
一只手接觸火線，另一只手也接觸火線，電流從人體通過，造成觸電。
（1）單相觸電：兩個相線之間的觸電。
2、高壓觸電的兩種形式
單腳跳，脫離險地；并派人看守，通知有關人員處理。
相線發生斷線落地或電氣設備由于絕緣損壞發生接地故障，接地電流以落地點為中心向大地流散。若人在落地點周圍行走，其兩腳之間的電壓，就是跨步電壓。由跨步電壓引起的人體觸電，稱為跨步電壓觸電，跨步電壓觸電是高壓觸電常見的觸電形式。
怎么辦呢？
雷電是自然界中發生的放電現象，發生雷電時，在云層和大地之間雷電的路徑上有強大的電流通過，會給人們帶來危害.雷電的路徑往往經過地面上凸起的部分，如樹木、高大建筑物、室外天線等，所以室外天線要裝設避雷裝置，特別是室外天線架設得比周圍建筑物高的情況下，一定要裝設避雷裝置.
設備不合要求 用電不規范等
請勿接觸低壓帶電體請勿靠近高壓帶電體
1.不能私拉亂接電線和大功率的用電器。2.開關必須安裝在相線上，合理選擇導線及熔斷器，不能隨意加大熔體的規格或用鐵絲、銅絲等代替。3.電器設備安裝要符合技術要求，安裝漏電保護器，有金屬外殼的家用電器，外殼一定要可靠接地或接零。4.不接觸高于36V的帶電體,不靠近高壓帶電體。5.不弄濕用電器，切勿用濕手拔、插電源插頭，不要用濕布擦拭帶電的燈頭、開關、插座等。6.不損壞電器設備中的絕緣體，防止本來絕緣的物體帶電。 7.電加熱設備上不能烘烤衣物。8.要愛護電力設施，不要在架空電線和配電變壓器周圍玩耍。9.當電線落在地上時，不能走近，以免跨步電壓傷人，派人看守通知有關人員處理。
要實現安全用電，就要在實際工作和生活中，養成安全用電行為習慣。
短路引起的電火災過載引起的電火災接觸不良引起的電火災雷電引起的電火災假劣產品引起的電火災
1. 立即切斷電源。 2. 無法切斷電源時，不要用水及泡沫滅火器，應該使用干黃沙和二氧化碳、干粉、1211滅火器進行滅火。 3. 迅速撥打119火警電話。 警示 ● 電源尚未切斷時，切勿把水澆到電氣用具或開關上。 ● 如果電器用具或插頭仍在著火，切勿用手碰及電氣用具的開關。
要使觸電者迅速脫離電源。在未切斷電源或觸電者未脫離電源時，切不可觸摸觸電者。
（1）觸電者神智尚清醒，但感覺頭暈、心悸、出冷汗、惡心、嘔吐等， 應讓其靜臥休息，減輕心臟負擔。 （2）觸電者神智有時清醒，有時昏迷。應靜臥休息，并請醫生救治。（3）觸電者呼吸停止，但心跳尚存，應施行口對口人工呼吸。（4）如心跳停止，呼吸尚存，應采取人工胸外擠壓心臟法。 （5）若呼吸及心跳均停止者則兩種方法同時用，先胸外擠壓心臟4~6 次， 然后口對口呼吸2~3 次，再擠壓心臟， 反復循環進行操作。
操作步驟如下：1.先使觸電者仰臥，解開衣領、圍巾、 緊身衣服等，除去口腔中的粘液、血液、食物、假牙等雜物。2. 將觸電者頭部盡量后仰，鼻孔朝天， 頸部伸直。救護人一只手捏緊觸電者的鼻 孔，另一只手掰開觸電者的嘴巴。3、救護人深吸氣后，緊貼著觸電者的嘴巴大口吹氣，使其胸部膨脹；之后救護人 換氣，放松觸 電者的嘴鼻，使其自動呼氣。如此反復進行吹氣2秒，放松3秒， 大約5秒鐘一個循環。4.吹氣時要捏緊鼻孔，緊貼嘴巴，不能漏氣，放松時應能使觸電者自動呼氣。5.如觸電者牙關緊閉，無法撬開,可采取口 對鼻吹氣的方法。6.對體弱者和兒童吹氣時用力應稍輕，以免肺泡破裂。
頭部后仰 捏鼻掰嘴
貼緊吹氣 放松換氣
① 解開觸電人的衣 褲， 清除口腔內 異物， 使其胸部 能自由擴張。② 使觸電人仰臥， 姿勢與口對口吹 氣法相同， 但背 部著地處的地面 必須牢固。
