科學探究：平拋運動的特點

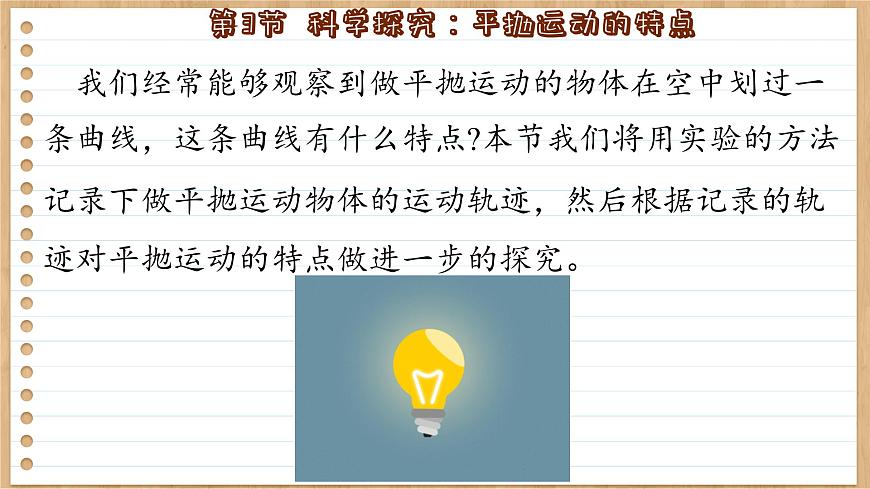

我們經常能夠觀察到做平拋運動的物體在空中劃過一條曲線，這條曲線有什么特點?本節我們將用實驗的方法記錄下做平拋運動物體的運動軌跡，然后根據記錄的軌跡對平拋運動的特點做進一步的探究。

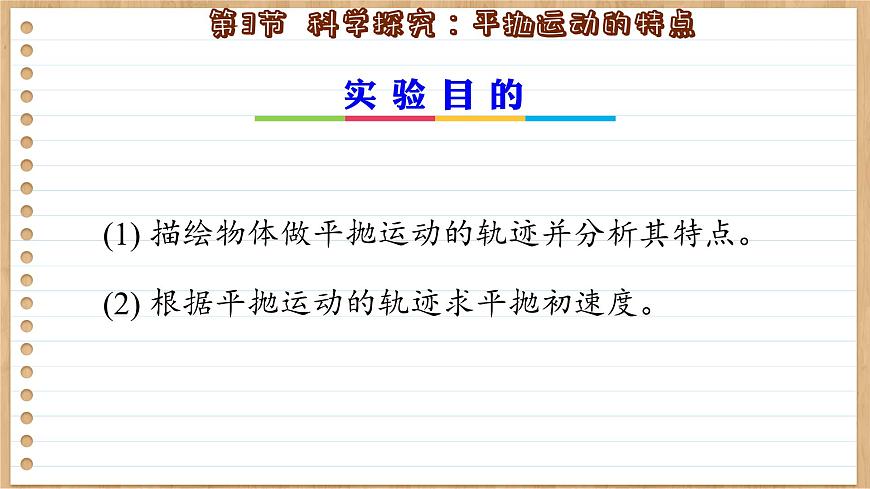

(1) 描繪物體做平拋運動的軌跡并分析其特點。(2) 根據平拋運動的軌跡求平拋初速度。

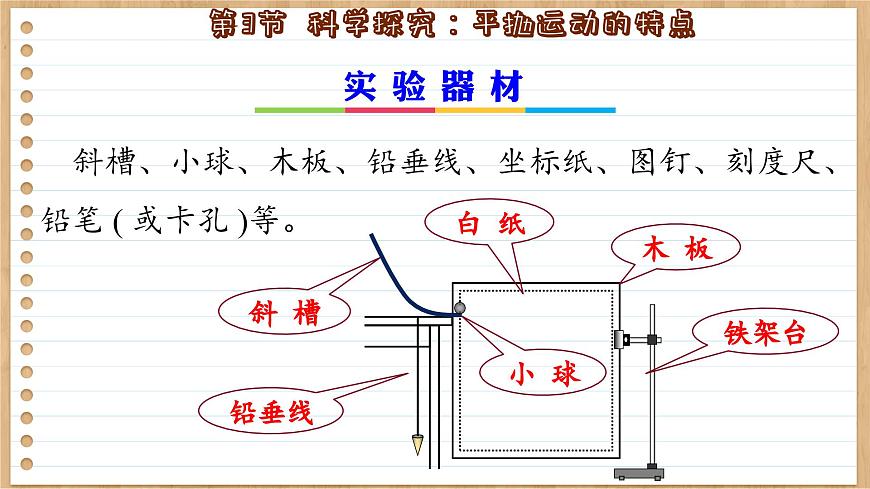

斜槽、小球、木板、鉛垂線、坐標紙、圖釘、刻度尺、鉛筆 ( 或卡孔 )等。

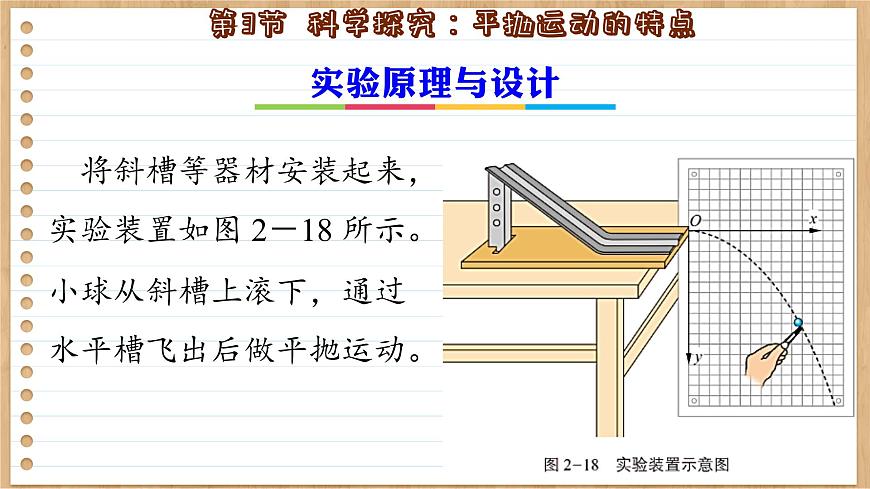

將斜槽等器材安裝起來，實驗裝置如圖 2－18 所示。小球從斜槽上滾下，通過水平槽飛出后做平拋運動。

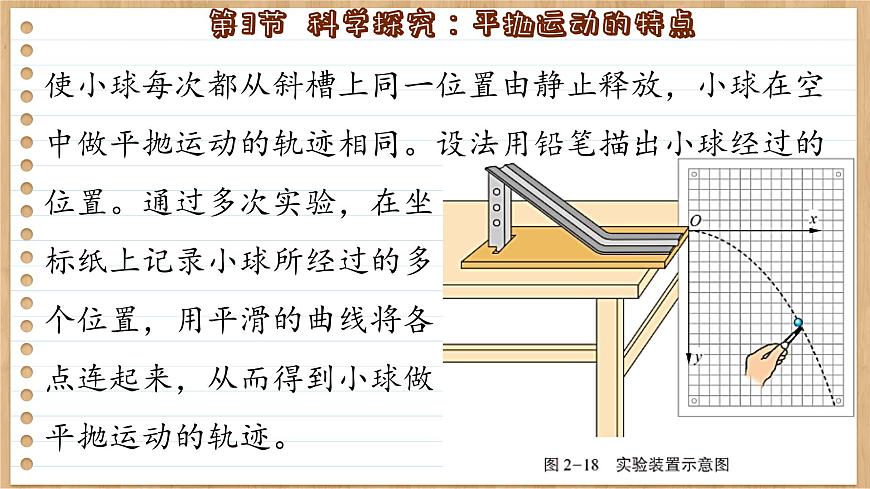

使小球每次都從斜槽上同一位置由靜止釋放，小球在空中做平拋運動的軌跡相同。設法用鉛筆描出小球經過的位置。通過多次實驗，在坐標紙上記錄小球所經過的多個位置，用平滑的曲線將各點連起來，從而得到小球做平拋運動的軌跡。
(1) 用圖釘把坐標紙釘在豎直木板上，在木板的左上角固定斜槽，并使其末端保持水平。(2) 用懸掛在槽口的鉛垂線把木板調整到堅直方向，并使木板平面與小球下落的豎直面平行且靠近，固定好木板。
(3) 把小球放在槽口處，用鉛筆記下小球在槽口時球心在木板上的水平投影點O再利用鉛垂線在紙上畫出通過 O點的豎直線。(4) 將小球從斜槽上合適的位置由靜止釋放，使小球的運動軌跡大致經過坐標紙的右下角。
(5) 把筆尖放在小球可能經過的位置，如果小球運動中碰到筆尖，用鉛筆在坐標紙?jiān)撐恢卯嬌弦稽c(diǎn)。用同樣的方法，從同一位置釋放小球，在小球運動路線上描下若干點。
(1) 根據實驗記錄，在坐標紙上描繪小球平拋運動的軌跡。(2)在平拋運動軌跡上選取幾個水平間距相等的測量點，測出并計算相應物理量填入你設計的表格中。(3) 觀察描出的軌跡，與你熟悉的曲線進行比較，猜想y與x的關系，作出 y－x2 圖像，驗證你的猜想。
在x軸上作出等距離的幾個點 x1、x2、x3… 向下作垂線，垂線與拋體軌跡的交點，用刻度尺測量各點的坐標(x，y)。
注意多次測量，求平均值。
安裝斜槽時，其末端的切線不水平，導致小球離開斜槽后不做平拋運動，從而產生誤差
在平拋軌跡上依次選取水平方向等間距的A、B、C、D、E、F幾個點，在堅直方向上測量并計算 yEF－yDE、yDE－yCD、yCD－yBC、yBC－yAB，在誤差允許的范圍內，它們有怎樣的特點? 由此你能得出小球在豎直方向上的運動性質嗎?
1. 在做“探究平拋運動的特點”的實驗時，可以選用圖中兩種裝置進行研究。
(1)圖甲的實驗現象是___________________。該現象說明平拋運動的________________________。
(2)圖乙是實驗室內研究平拋運動的裝置。為了保證鋼球每次拋出后在空中做平拋運動的軌跡是一定的，每次釋放時都使鋼球在弧形槽上的__________位置由__________滾下。
2. 在“探究平拋運動的特點”實驗中:(1)橫擋條卡住平拋小球，用鉛筆標注小球最高點，確定平拋運動軌跡的方法如圖所示，坐標原點應選小球在斜槽末端時的________。A．球心　 B. 球的上端 C．球的下端
x2 – x1 =x3 –x2 = x4 – x3
3. 某同學在“研究小球做平拋運動”的實驗中：(1)采用頻閃照相機拍攝到如圖所示的小球做平拋運動的照片，圖中背景方格的邊長為 L＝5 cm，A、B、C是攝下的三個小球的位置，如果取 g＝10 m/s2，那么：照相機拍攝時每______s曝光一次；小球做平拋運動的初速度大小為_______m/s；B點的速率為______m/s。
(2) 引起實驗結果偏差較大的原因可能是( )。A．安裝斜槽時，斜槽末端切線方向不水平B．確定Oy軸時，沒有用重垂線C．斜槽不是絕對光滑的，有一定摩擦D．空氣阻力對小球運動有較大影響
1. 請撰寫“探究平拋運動的特點”的實驗報告，注意在報告中呈現設計的實驗表格以及數據分析過程和實驗結論。
2. 在“探究平拋運動的特點”實驗中，下列做法可以減小實驗誤差的是 ( )A. 使用體積更小的球B. 盡量減小球與斜槽間的摩擦C. 使斜槽末端的切線保持水平D. 使小球每次都從同一高度由靜止開始滾下
3. 在“探究平拋運動的特點”的實驗中，某同學記錄了運動軌跡上的三個點 A、B、C，如圖所示。以 A 點為坐標原點建立坐標系，各點的坐標值已在圖中標出。求：(1) 小球做平拋運動的初速度大?。?2) 小球做平拋運動的初始位置坐標。
(1) 小球做平拋運動的初速度大小；
(2) 小球做平拋運動的初始位置坐標。
4. 一農用水泵的出水管是水平的。當水泵工作時，水流從整個水管中流出。若用平拋運動的知識測量水的流量 (此處指單位時間內流經水管橫截面的水的體積)，你需要測量哪些物理量?根據這些物理量推導出計算流量的表達式。
解：(1)水的流量為：Q＝Sv，其中S為出水管的橫截面積，v為水在管內的流速。若用平拋運動的知識測量水的流量，需要測量出水管的直徑D，從水管中流出的水做平拋運動的水平位移大小x和豎直位移大小y。
