教科版九年級物理全冊 第三章 認識電路第三節 電路的連接（課件）

這是一份教科版九年級物理全冊 第三章 認識電路第三節 電路的連接（課件），共28頁。

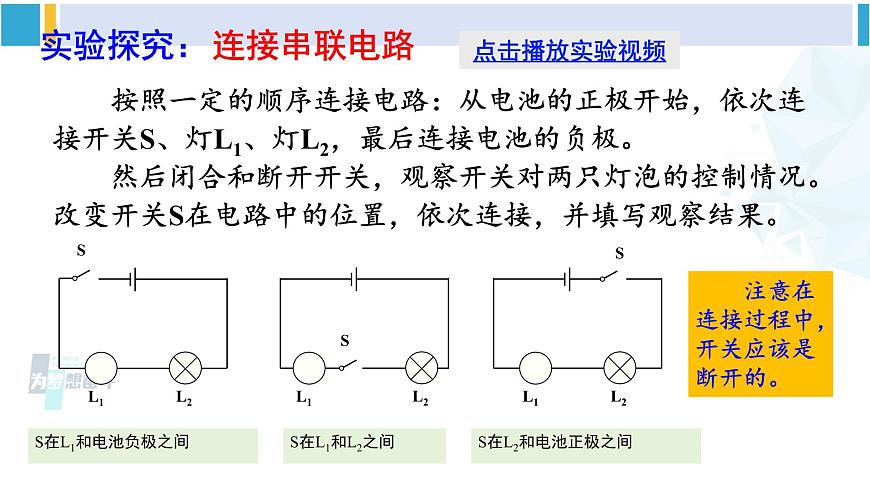

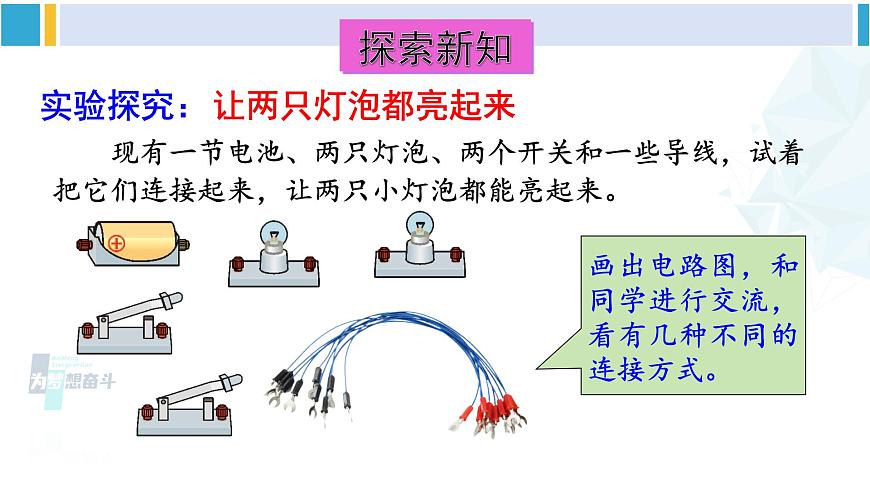

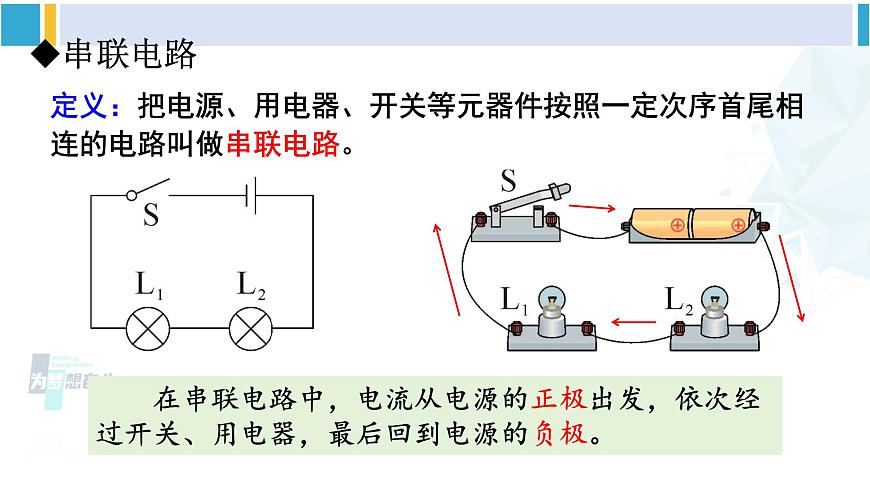

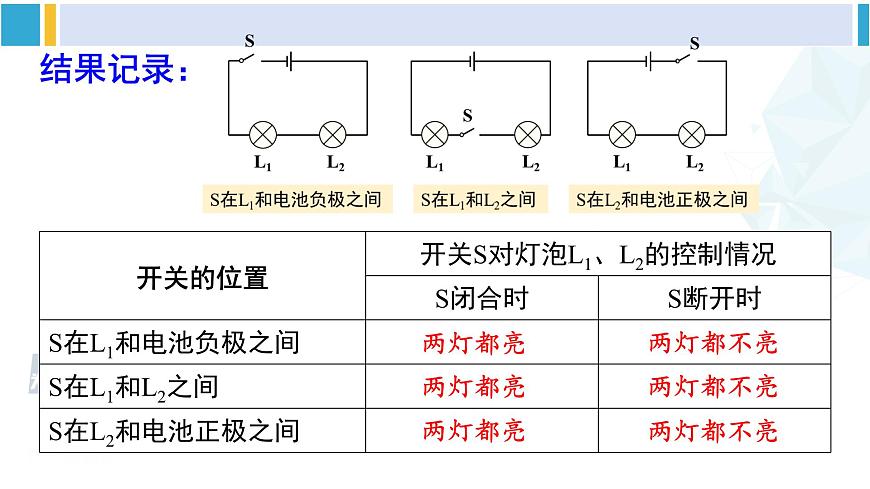

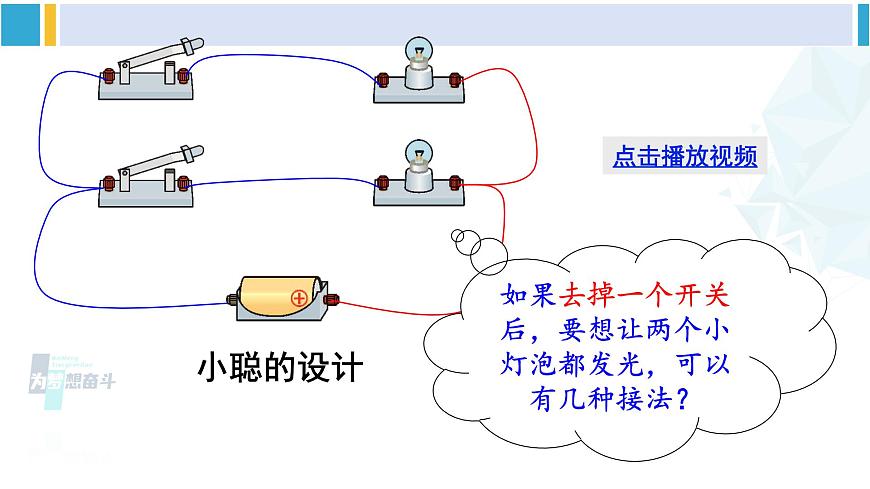

第3節 電路的連接情境導入五光十色的彩燈這一串串的彩燈是怎樣連接的呢？探索新知實驗探究：讓兩只燈泡都亮起來 現有一節電池、兩只燈泡、兩個開關和一些導線，試著把它們連接起來，讓兩只小燈泡都能亮起來。畫出電路圖，和同學進行交流，看有幾種不同的連接方式。小聰?shù)脑O(shè)計如果去掉一個開關后，要想讓兩個小燈泡都發光，可以有幾種接法？點擊播放視頻◆串聯電路定義：把電源、用電器、開關等元器件按照一定次序首尾相連的電路叫做串聯電路。 在串聯電路中，電流從電源的正極出發，依次經過開關、用電器，最后回到電源的負極。實驗探究：連接串聯電路 按照一定的順序連接電路：從電池的正極開始，依次連接開關S、燈L1、燈L2，最后連接電池的負極。 然后閉合和斷開開關，觀察開關對兩只燈泡的控制情況。改變開關S在電路中的位置，依次連接，并填寫觀察結果。S在L1和電池負極之間S在L1和L2之間S在L2和電池正極之間 注意在連接過程中，開關應該是斷開的。點擊播放實驗視頻結果記錄：兩燈都亮兩燈都不亮兩燈都亮兩燈都不亮兩燈都亮兩燈都不亮實驗結論： 串聯電路中，開關可以控制所有用電器，開關位置的改變并不影響它對用電器的控制作用。串聯電路的特點(1)電流只有一條路徑，電路無分支。(2)用電器之間相互影響，若一個用電器因開路停止工作，則所有用電器都不能工作。(3)一個開關能控制所有用電器?！舨⒙?lián)電路定義：兩個或以上的電路元件并列接在電路兩點之間，這種方式連接的電路叫做并聯電路。 在并聯電路中，電流從電源的正極出發，途中出現分支（支路），最后都回到電源的負極。干路L1支路L2支路實驗探究：連接并聯電路(1)按圖所示電路圖連接并聯電路，如圖所示。(2)閉合S、S1、S2，觀察兩只燈泡的發光情況。(3)閉合S1 、 S2 ，斷開S，觀察兩只燈泡的發光情況。(4)閉合S、S2，斷開S1，觀察兩只燈泡的發光情況。(5)閉合S、S1，斷開S2，觀察兩只燈泡的發光情況。點擊播放實驗視頻結果記錄：亮亮不亮不亮不亮亮亮不亮實驗結論： 并聯電路中，干路開關可以控制所有用電器，支路開關只能控制其所在支路的用電器。并聯電路的特點(1)電流有兩條或兩條以上路徑，有干路與支路之分。(2)干路電流在分支處分成兩條或兩條以上的支路，每條支路都有一部分電流流過，即每條支路都與電源形成一條通路，各支路間的用電器互不影響。(3)開關的作用與它的位置有關，干路開關控制整個電路，支路開關只控制該支路。 家庭電路是以并聯方式連接的，各用電器都在各自獨立的分支上，電流有多條通路。串聯電路和并聯電路的特點對比電路元件逐個首尾順次相連接的電路連接方式叫串聯將用電器并列連在電路的兩端的電路連接方式叫并聯各元件首尾順次連接元件并列連接在電路兩點間電流只有一條路徑，沒有分支電路有若干條分支，干路和任一支路可構成一條電流路徑，電流有若干條路徑開關接在任何位置上都能同時控制整個電路支路上的開關只能控制該支路干路上的開關能控制整個電路用電器工作時互相影響，其中一個發生斷路故障，電路就不能正常工作用電器工作時互不影響，支路上的用電器發生斷路故障，其余用電器可以正常工作◆組合電路和集成電路1.組合電路 串聯和并聯是電路最基本的連接方式。比較復雜的電路是由許多元器件通過串聯和并聯組合的方式連接的組合電路。2.集成電路 隨著現代電子技術的飛速發展，科學家們已經能在0.25cm2的單晶片上構接數千萬個電子元件，這種電路叫做集成電路。印刷電路板（PCB）課堂小結串聯電路和并聯電路1個用電器獨立工作互不影響開關控制整個電路，與位置無關多個用電器同時工作相互影響干路開關控制整個電路，支路開關控制所在支路自我評價1.串聯電路和并聯電路是最基本的電路，它們的實際應用非常普遍，節日的小彩燈是______聯的，安裝在教室里的幾盞日光燈是______聯的。串并2.如圖所示的電路中，開關只控制燈L2的電路是（ ）。C3.在如圖所示的電路中，兩個燈泡組成并聯電路的是（ ）。B4.按如圖甲所示的電路圖，用鉛筆畫線代替導線把圖乙所示實物連接起來。甲乙串聯電源和元件依次連接分析各元件之間的關系并聯分清干路和支路上的元件①先串后并法：將電源和一個支路連接成通路，將另一支路與其并聯；②分流法：找到分流點（電流分支處）和合流點（電流匯合處）（1）已知電路圖畫實物圖的方法： 畫出電源按實物圖沿電流方向由正極連接到負極將支路并聯在相應位置完整電路圖（2）已知實物圖畫電路圖的方法： 5.如圖所示的電路，若使燈L1與L2串聯，則應閉合開關______，斷開開關___________，若使L1與L2并聯，應閉合開關___________，斷開開關______。S2S1和S3S2S1和S3
