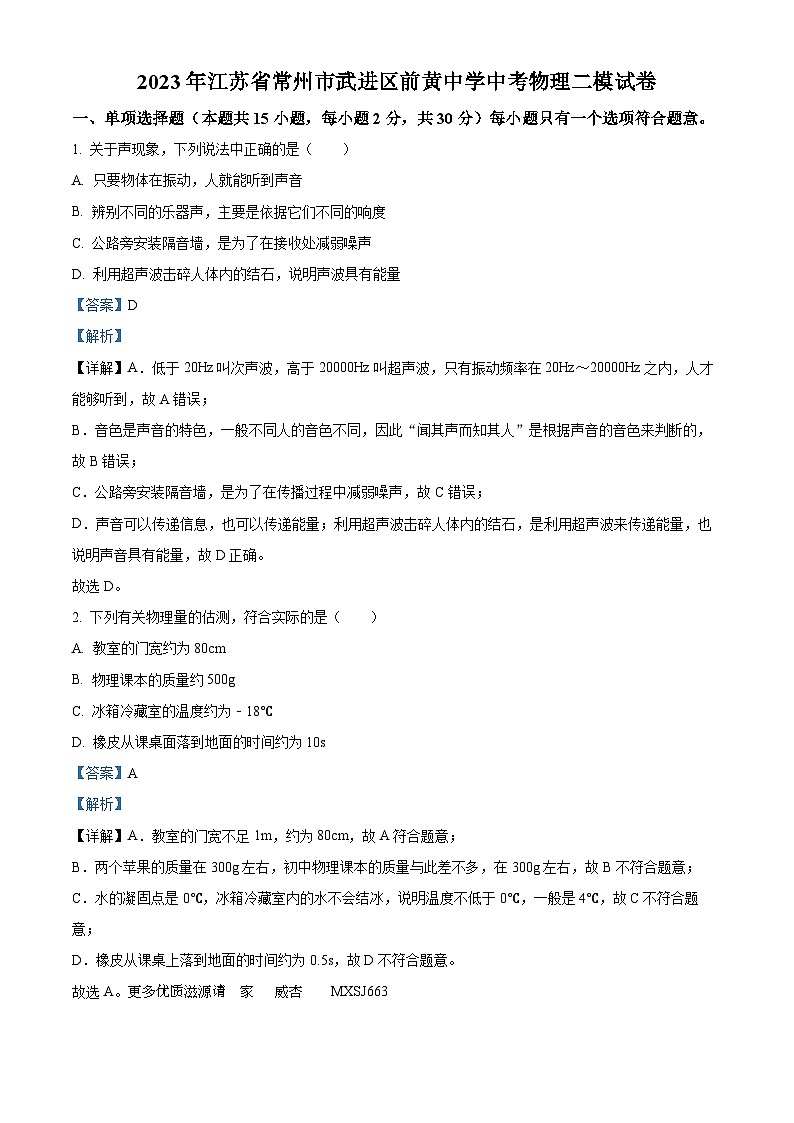

2023年江蘇省常州市武進區前黃中學中考二模物理試題（解析版）

這是一份2023年江蘇省常州市武進區前黃中學中考二模物理試題（解析版），共23頁。試卷主要包含了填空作圖題等內容，歡迎下載使用。
1. 關于聲現象，下列說法中正確的是（ ）
A. 只要物體在振動，人就能聽到聲音
B. 辨別不同的樂器聲，主要是依據它們不同的響度
C. 公路旁安裝隔音墻，是為了在接收處減弱噪聲
D. 利用超聲波擊碎人體內的結石，說明聲波具有能量
【答案】D
【解析】
【詳解】A．低于20Hz叫次聲波，高于20000Hz叫超聲波，只有振動頻率在20Hz～20000Hz之內，人才能夠聽到，故A錯誤；
B．音色是聲音的特色，一般不同人的音色不同，因此“聞其聲而知其人”是根據聲音的音色來判斷的，故B錯誤；
C．公路旁安裝隔音墻，是為了在傳播過程中減弱噪聲，故C錯誤；
D．聲音可以傳遞信息，也可以傳遞能量；利用超聲波擊碎人體內的結石，是利用超聲波來傳遞能量，也說明聲音具有能量，故D正確。
故選D。
2. 下列有關物理量的估測，符合實際的是（ ）
A. 教室的門寬約為80cm
B. 物理課本的質量約500g
C. 冰箱冷藏室的溫度約為﹣18℃
D. 橡皮從課桌面落到地面的時間約為10s
【答案】A
【解析】
【詳解】A．教室的門寬不足1m，約為80cm，故A符合題意；
B．兩個蘋果的質量在300g左右，初中物理課本的質量與此差不多，在300g左右，故B不符合題意；
C．水的凝固點是0℃，冰箱冷藏室內的水不會結冰，說明溫度不低于0℃，一般是4℃，故C不符合題意；
D．橡皮從課桌上落到地面的時間約為0.5s，故D不符合題意。

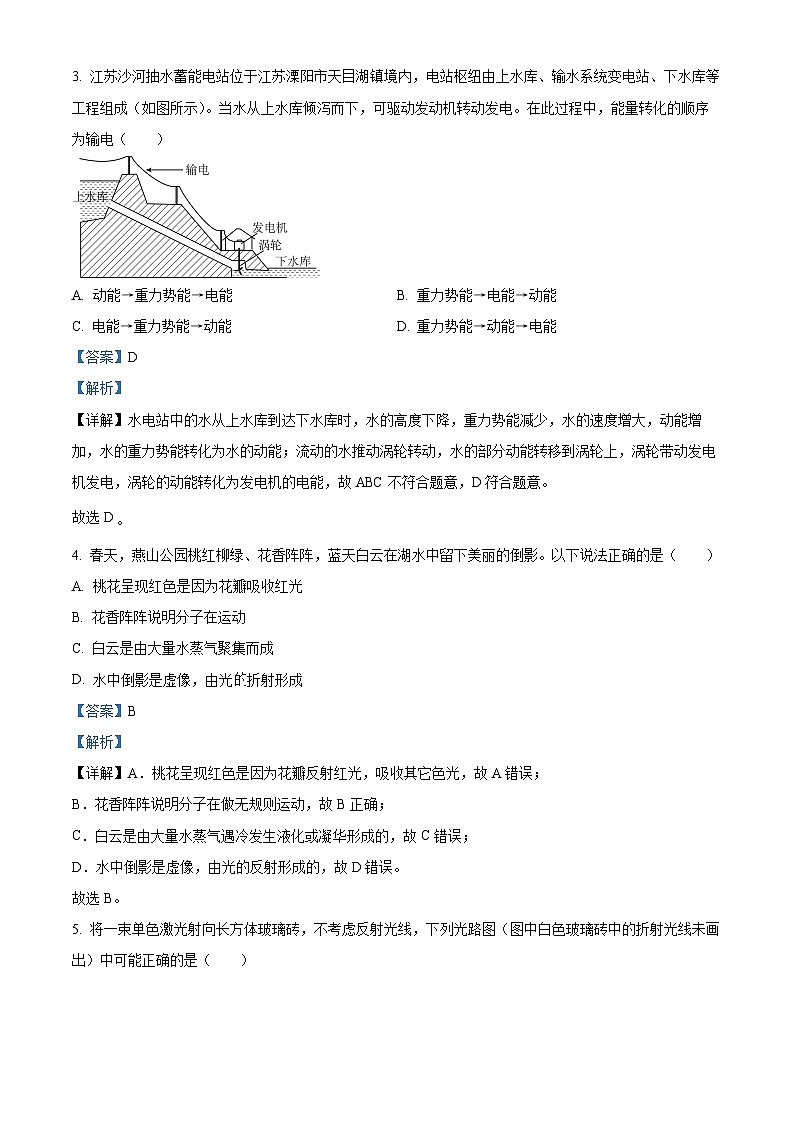

故選A。更多優質滋源請 家 威杏 MXSJ663 3. 江蘇沙河抽水蓄能電站位于江蘇溧陽市天目湖鎮境內，電站樞紐由上水庫、輸水系統變電站、下水庫等工程組成（如圖所示）。當水從上水庫傾瀉而下，可驅動發動機轉動發電。在此過程中，能量轉化的順序為輸電（ ）

A. 動能→重力勢能→電能B. 重力勢能→電能→動能
C. 電能→重力勢能→動能D. 重力勢能→動能→電能
【答案】D
【解析】
【詳解】水電站中的水從上水庫到達下水庫時，水的高度下降，重力勢能減少，水的速度增大，動能增加，水的重力勢能轉化為水的動能；流動的水推動渦輪轉動，水的部分動能轉移到渦輪上，渦輪帶動發電機發電，渦輪的動能轉化為發電機的電能，故ABC不符合題意，D符合題意。
故選D
4. 春天，燕山公園桃紅柳綠、花香陣陣，藍天白云在湖水中留下美麗的倒影。以下說法正確的是（ ）
A. 桃花呈現紅色是因為花瓣吸收紅光
B. 花香陣陣說明分子在運動
C. 白云是由大量水蒸氣聚集而成
D. 水中倒影是虛像，由光折射形成
【答案】B
【解析】
【詳解】A．桃花呈現紅色是因為花瓣反射紅光，吸收其它色光，故A錯誤；
B．花香陣陣說明分子在做無規則運動，故B正確；
C．白云是由大量水蒸氣遇冷發生液化或凝華形成的，故C錯誤；
D．水中倒影是虛像，由光的反射形成的，故D錯誤。
故選B。

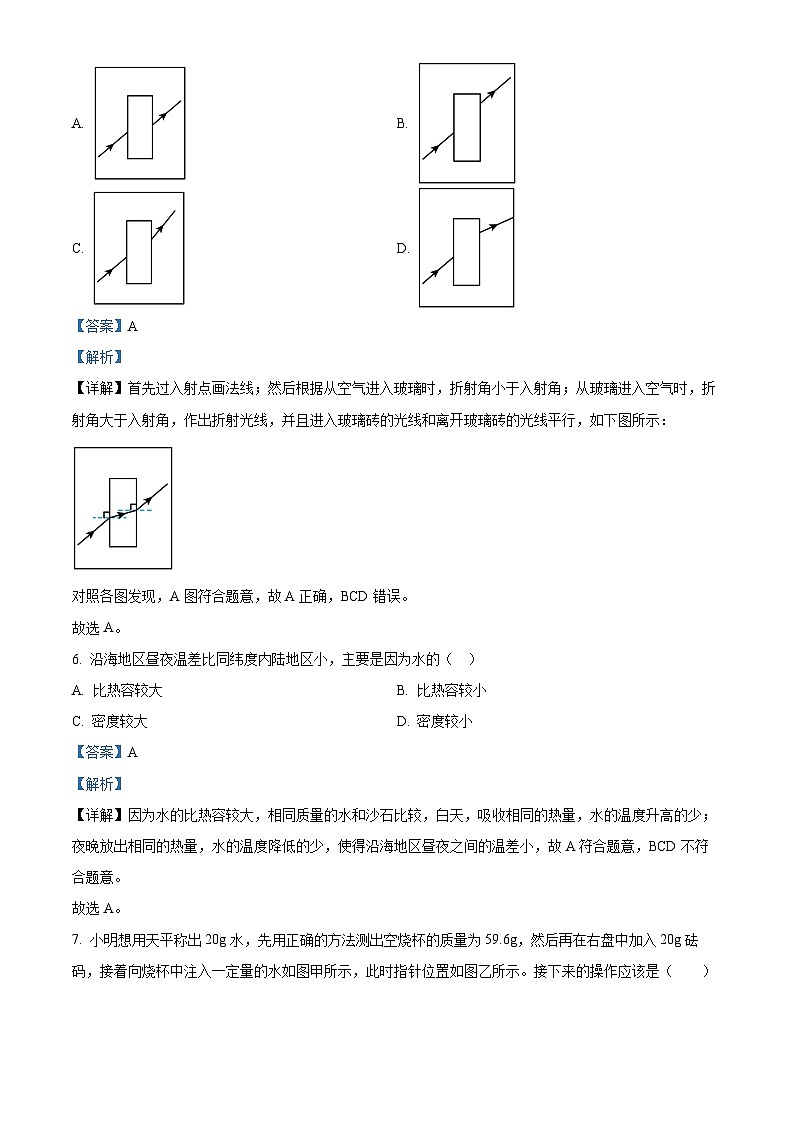

5. 將一束單色激光射向長方體玻璃磚，不考慮反射光線，下列光路圖（圖中白色玻璃磚中的折射光線未畫出）中可能正確的是（ ）
A. B.
C. D.
【答案】A
【解析】
【詳解】首先過入射點畫法線；然后根據從空氣進入玻璃時，折射角小于入射角；從玻璃進入空氣時，折射角大于入射角，作出折射光線，并且進入玻璃磚的光線和離開玻璃磚的光線平行，如下圖所示：

對照各圖發現，A圖符合題意，故A正確，BCD錯誤。
故選A。
6. 沿海地區晝夜溫差比同緯度內陸地區小，主要是因為水的（ ）
A. 比熱容較大B. 比熱容較小
C. 密度較大D. 密度較小
【答案】A
【解析】
【詳解】因為水的比熱容較大，相同質量的水和沙石比較，白天，吸收相同的熱量，水的溫度升高的少；夜晚放出相同的熱量，水的溫度降低的少，使得沿海地區晝夜之間的溫差小，故A符合題意，BCD不符合題意。
故選A。
7. 小明想用天平稱出20g水，先用正確的方法測出空燒杯的質量為59.6g，然后再在右盤中加入20g砝碼，接著向燒杯中注入一定量的水如圖甲所示，此時指針位置如圖乙所示。接下來的操作應該是（ ）

A. 向右調節平衡螺母B. 向右移動游碼
C. 向燒杯中加入適量水D. 從燒杯中取出適量水
【答案】D
【解析】
【詳解】由圖乙可知，指針偏向分度盤的左側，表示左盤內水的質量大于20g，由于需要取20g水，因此不能改變右盤中砝碼的質量和游碼的位置，在測量過程中更不能移動平衡螺母，所以只能用滴管從燒杯中取出部分水，直至天平平衡，故D符合題意，ABC不符合題意。
故選D。
8. 如圖所示，木塊置于水平傳送帶上，彈簧測力計水平放置且右端固定，電動機帶動傳送帶沿圖示方向勻速轉動，此時彈簧測力計示數保持穩定。以下說法正確的是（ ）

A. 以地面為參照物，木塊是靜止的
B. 以傳送帶為參照物，木塊是靜止的
C. 木塊所受摩擦力的大小為2.4N
D. 木塊所受的拉力與摩擦力是一對相互作用力
【答案】A
【解析】
【詳解】AB．電動機帶動傳送帶沿圖示方向勻速轉動，此時彈簧測力計示數保持穩定。木塊相對于傳送帶的位置發生改變，以傳送帶為參照物，木塊是運動的，故A正確，B錯誤；
CD．木塊相對于地面是靜止的，處于平衡狀態，水平方向上受到的拉力和摩擦力是一對平衡力，互相平衡的兩個力大小相等，由圖可知彈簧測力計的分度值是0.2N，示數為1.6，故摩擦力大小f=F=1.6N，故CD錯誤。
故選A。
9. 如圖所示的是力學的四個實驗情景圖，下列描述正確的是（ ）

A. 甲圖中木塊隨小車一起向前勻速運動，當小車突然剎車時，木塊向后傾倒
B. 乙圖中杠桿均勻，若將左端的3個鉤碼向左移動少許，杠桿能夠平衡
C. 丙圖中鹽水均勻，雞蛋懸浮于A處，當再往杯中加鹽并攪勻后，雞蛋會上浮到B處靜止
D. 丁圖中當向玻璃管中吹風時，A管中的水面會下降，B管中水面會上升
【答案】D
【解析】
【詳解】A．木塊與小車一起向右做勻速運動，當小車受阻力停止時，木塊由于慣性仍要保持原來的運動狀態，所以木塊向前運動，由于木塊的下表面受到摩擦力的作用，說以木塊會向前傾倒，故A錯誤；
B．設杠桿一個小格代表L，一個鉤碼重為G，杠桿右端
杠桿左端
要使杠桿平衡，需要減小左端力與力臂的乘積，所以左端的鉤碼應向右移動一段距離，杠桿才會平衡，故B錯誤；
C．丙圖中鹽水均勻，雞蛋懸浮于A處，根據物體的浮沉條件可知，雞蛋的密度與鹽水密度相同；當再往杯中加鹽并攪勻后，鹽水的密度變大，大于雞蛋的密度，雞蛋會上浮，最終漂浮在液面上，故C錯誤；
D．B管上面的玻璃管比較細，風經過B管上方的流動速度大于A管上方的空氣流動速度，B管上方的壓強小于A管上方的壓強，水被壓向B管，所以B管水面上升，A管水面下降，故D正確。
故選D。
10. 如圖所示四個實驗中與發電機工作原理一致的是（ ）
A. B. C. D.
【答案】A
【解析】
【詳解】A．圖中閉合電路的一部分導體在磁場中做切割磁感線運動，導體中產生感應電流，是電磁感應現象，是發電機的原理，故A符合題意；
B．該裝置是奧斯特實驗，說明電流的周圍存在磁場，不是發電機的原理，故B不符合題意；
C．圖中給導體通電，可使導體在磁場中受力而運動，是電動機的原理，故C不符合題意；
D．該裝置是探究影響電磁鐵磁性強弱因素的實驗，不是發電機的原理，故D不符合題意。
故選A。
11. 某工廠用如圖甲所示裝置電路對新材料承受的撞擊力進行測試。將材料樣品（不計質量）平放在壓力傳感器上，閉合開關S，t＝0時由靜止自由釋放重物，撞擊過程樣品材料無損，電源電壓U＝24V，電阻箱R0調為10Ω。電流表示數I隨時間t變化的圖像、壓力傳感器的電阻R隨壓力F變化的圖像如圖乙所示，以下結論中正確的是（ ）

①樣品放上去時，壓力傳感器的電阻為120Ω
②由圖像可估算：重物所受重力一定小于400N
③在撞擊過程中，樣品受到的最大撞擊力是600N
④若將重物開始下落的高度調高且最大電流不變，可以將R0適當調小
A. ①②B. ①③C. ②③D. ③④
【答案】C
【解析】
【詳解】①樣品放上去時，在重物下落的過程中，沒有撞擊傳感器，傳感器的電阻不變，電路中電流不變，由圖乙可知，此時電路中的電流I＝0.2A，根據可知電阻箱R0兩端的電壓
U0＝IR0＝0.2A×10Ω＝2V
壓力傳感器兩端的電壓為
UN＝U﹣U0＝24V﹣2V＝22V
根據歐姆定律可得，壓力傳感器的電阻
故①錯誤；
②由電流表示數I隨時間t變化的圖像可知重物撞擊后停留在樣品時，電流約為
I′＝3I＝3×0.2A＝0.6A
此時電路的總電阻為
此時壓敏電阻的阻值為
R壓＝R總﹣R0＝40Ω﹣10Ω＝30Ω
由壓力傳感器的電阻R隨壓力F變化的圖像可知，此時壓力在200N～400N之間，此時的壓力等于重力，因此重物所受重力一定小于400N，故②正確；
③由圖丙可知，撞擊力最大時，電阻最小，電流最大，又由圖乙可知，最大的電流為Im＝1.2A，根據歐姆定律和串聯電路電壓規律可知，電源電壓
U＝Im（R0+R）
此時壓力傳感器的電阻
由圖丙可知，樣品受到的最大撞擊力：F＝600N，故③正確；
④若將重物開始下落的高度調高，最大撞擊力增大，壓敏電阻的最小值變小，電源電壓一定，由知要使最大電流不變，應適當增大R0，故④錯誤。
故選C。
12. 教室內的飲水機為同學們健康飲水提供方便。如圖所示，按下溫水鍵開關S1時，溫水指示燈L1發光；同時按下“童鎖”鍵開關S2和熱水鍵開關S3時，熱水指示燈L2發光。下列電路設計符合要求的是（ ）
A. B. C. D.
【答案】B
【解析】
【詳解】A．由電路圖可知，按下開關S1，指示燈L2發光，故A不符合題意；
B．由電路圖可知，L1與L2并聯，開關S1控制L1，開關S2和S3控制L2，按下S1時，L1發光，同時按下S2和S3，L2發光，故B符合題意；
C．由電路圖可知，L1與L2串聯，只有同時按下三個開關，L1和L2同時發光，任意一個開關未閉合，兩燈均不發光，故C不符合題意；
D．由電路圖可知，只閉合S1時，電路處于斷路狀態，L1不發光，故D不符合題意。
故選B。
13. 如圖所示的家庭電路，下列說法正確的是（ ）
A. 若熔斷器熔絲熔斷了，可以用銅絲代替
B. 若導線cd間斷路，仍然可以安全使用三線插座
C 若ab間斷路，燈泡L仍能正常工作
D. 開關S閉合，用測電筆檢測e點，氖管不發光，則說明燈絲一定斷了
【答案】C
【解析】
【詳解】A．銅的熔點很高，銅絲不易熔斷，若熔斷器熔絲熔斷了，不可以用銅絲代替，故A錯誤；
B．若導線cd間斷路，三線插座的地線斷開，不能安全使用三線插座，故B錯誤；
C．若ab間斷路，b點后面接入電路的電器不能工作，不影響接入a點的電器，燈泡L仍能正常工作，故C正確；
D．開關S閉合，用測電筆檢測e點，氖管不發光，則說明ae之間是沒有斷開，故D錯誤。
故選C。
14. 一個完整的實心鋁件，如果在其中挖了一個小洞，再用水銀填滿后，其質量比原鋁件的質量增加了Δm，已知鋁和水銀的密度分別為ρ水銀和ρ鋁，則小洞的體積為（ ）
A. B.
C. D. 條件不足，無法求解
【答案】C
【解析】
【詳解】在小洞里用水銀填滿，鋁件的質量增加Δm，即
m水銀﹣m鋁＝Δm
設小洞的體積為V，由可得
ρ水銀V﹣ρ鋁V＝Δm
解得，故C符合題意。
故選C。
15. 如圖甲所示電路，電源兩端電壓保持不變，R0為定值電阻，RP為滑動變阻器。閉合開關S，將滑動變阻器滑片P由一端移到另一端的過程中，電路中電流表示數和電壓表示數的關系如圖乙所示，下列說法不正確的是（ ）

A. 電源電壓為6V，R0阻值為10Ω
B. 電源電壓為6V，RP的最大阻值為20Ω
C. 滑片P位于RP的正中間時，電流表的示數為0.4A
D. 滑片P由一端移到另一端過程中，電路總功率變化量為2.4W
【答案】C
【解析】
【詳解】由圖甲可知，兩電阻串聯，電壓表測Rp兩端的電壓，電流表測電路中的電流。
AB．當滑動變阻器接入電路中的電阻為0時，電路中的電流最大，電路消耗的功率最大，由圖乙可知I最大＝0.6A，由可得，電源電壓
U＝I最大R0①
當滑動變阻器接入電路中的電阻最大時，電路中的電流最小，電路消耗的功率最小，由圖乙可知，I最小＝0.2A，Up＝4V，根據串聯電路電壓特點和歐姆定律可知：電源電壓
U＝I最小R0+Up②
由于電源電壓不變，則
I最大R0＝I最小R0+Up
解得R0＝10Ω
則電源電壓
U＝I最大R0＝0.6A×10Ω＝6V
由可得滑動變阻器的最大電阻
故AB正確；
C．滑片P位于RP的正中間時，電流表的示數
故C錯誤；
D．滑片P由一端移到另一端過程中，電路總功率變化量為
ΔP＝UΔI＝6V×（0.6A﹣0.2A）＝2.4W
故D正確。
故選C。
二、填空作圖題（第16～23小題每空格1分，第24、25小題各2分，共25分）
16. 小明用塑料吸管做靜電實驗，吸管在絕緣支架上能在水平面內自由轉動，用餐巾紙摩擦吸管的A端后，將帶負電的橡膠棒靠近A端，發現A端遠離橡膠棒，則A端帶_________電、_________（得到/失去）電子；再分別將帶負電的橡膠棒和帶正電的玻璃棒靠近吸管B端發現B端均被吸引，則吸管B端_________（帶正電/帶負電/不帶電），此現象可說明吸管材料的導電性_________（強/弱）。

【答案】 ①. 負 ②. 得到 ③. 不帶電 ④. 弱
【解析】
【詳解】[1][2]小明用塑料吸管做靜電實驗，吸管在絕緣支架上能在水平面內自由轉動，用餐巾紙摩擦吸管的A端后，將帶負電的橡膠棒靠近A端，發現A端遠離橡膠棒，根據同種電荷相互排斥，則A端帶負電、得到電子。
[3][4]再分別將帶負電的橡膠棒和帶正電的玻璃棒靠近吸管B端，發現B端均被吸引，則吸管B端不帶電，此現象可說明吸管材料的導電性弱。
17. 如圖是一種常見的訂書機，釘槽內的訂書釘之所以不會松脫，是因為固定在槽內后部的彈簧給釘子一個向______（選填“左”或“右”）的壓力。在使用過程中，隨著釘子數目的減少，彈簧給釘子的這個力將______（選填“增大”、“不變”或“減小”）。
【答案】 ①. 左 ②. 減小
【解析】
【詳解】[1]讀圖可知，訂書機釘槽內的訂書釘之所以不會松脫，是因為固定在槽內后部的彈簧發生了形變，會給釘子一個向左的壓力。
[2]在使用過程中，隨著釘子的減少，彈簧形變程度變小，給釘子的這個力將減小。
18. 2022年北京冬奧會火炬“飛揚”使用的燃料是氫，氫是一種_________（清潔/非清潔）能源，已知氫的熱值為1.4×108J/kg，密度為0.09kg/m3，則其熱值又可表示為_________J/m3。
【答案】 ①. 清潔 ②. 1.26×107
【解析】
【詳解】[1]清潔能源，即綠色能源，是指不排放污染物、能夠直接用于生產生活的能源，氫燃料在燃燒時只排放水而無其它任何有害物質，故氫能屬于清潔能源。
[2]1m3氫的質量為
m=ρ氫×V=0.09kg/m3×1m3=0.09kg
完全燃燒1m3氫放出的熱量為
Q=mq氫=0.09kg×1.4×108J/kg=1.26×107J
故氫的熱值又可以表示為1.26×107J/m3。
19. 小明幫爺爺閱讀藥品說明書，其中“用法用量”注明“成人一日按體重30mg/kg”。爺爺?shù)捏w重是50kg，則爺爺一日應服藥_________mg；一日服藥三次，每次服用2粒，則每粒藥的規格是_________g。
【答案】 ①. 1500 ②. 0.25
【解析】
【詳解】爺爺一日應服藥
30mg/kg×50kg＝1500mg
每粒藥的規格是
20. 暑假，小明一家開車去旅游。車外烈日炎炎，車內空調涼爽，這很容易在車窗玻璃的_________（內/外）表面形成一層水霧；途經一座大橋，橋頭的標志牌如圖所示，不計車子長度，車子正常通過這座全長3.2km橋至少需要_________min。

【答案】 ①. 外 ②. 4.8
【解析】
【詳解】[1]夏天，車內開空調，溫度較低，車外熱的水蒸氣遇到溫度低的玻璃，在玻璃外表面液化為小水滴，即“水霧”。
[2]根據速度公式得，通過這座橋至少需要的時間為
21. 在“探究液體壓強與哪些因素有關”的實驗中，使用了如圖甲所示的液體壓強計。

（1）在使用壓強計之前，小明進行了如下操作：用手指按壓橡皮膜，發現無論是輕壓還是重壓，U形管兩邊液面的高度幾乎不變，則說明裝置_________；
（2）重新調整好裝置后進行實驗，現象記錄如圖乙所示，則液體內部A處的壓強_________（大于/小于）B處的壓強，由此_________（可以/不可以）得到結論：液體的壓強與深度有關。
【答案】 ①. 漏氣 ②. 小于 ③. 可以
【解析】
【詳解】（1）[1]使用前應檢查裝置是否漏氣，在保證橡皮管與U形管導通良好的情況下，當用手指按壓（不論輕壓還是重壓）橡皮膜時，發現U形管兩邊液面的高度幾乎不變，說明裝置漏氣。
（2）[2][3]如圖乙所示，B處較深，U形管兩邊液面的高度差較大，說明內部A處的壓強小于B處的壓強，可以得到同種液體，液體的壓強與深度有關。
22. 在如圖甲所示電路中，電源電壓為6V且保持不變，滑動變阻器R2允許通過最大電流為3A，電流表A、A1的規格相同。變阻器滑片P位于最大阻值處，閉合開關S，電流表A、A1的指針位置相同如圖乙所示；則電阻R1＝_________Ω的阻值；此時流過R2的電流I2＝_________A；移動變阻器滑片P，在電路安全工作的前提下，變阻器R2消耗的最大電功率P2＝_________W。

【答案】 ①. 20 ②. 1.2 ③. 16.2
【解析】
【詳解】（1）[1]閉合開關，兩電阻并聯接入電路，電流表A測干路電流，電流表A1測通過R1的電流，根據聯電路的電流特點可知電流表A的示數大于A1的示數，電流表A、A1的指針位置相同如圖乙所示，則電流表A選用大量程，示數為1.5A，A1選用小量程，示數為0.3A，并聯電路各并聯支路兩端電壓相等，由歐姆定律可得電阻R1的阻值
（2）[2]并聯電路干路電流等于各支路電流之和，所以通過變阻器R2的電流
I2=I-I1=1.5A-0.3A=1.2A
（3）[3]電流表A示數最大時通過滑動變阻器的電流最大，因為電流表A所選的是0~3A量程，所以電流表A的最大示數為3A，因此通過滑動變阻器的最大電流為
由電功率公式
P=UI
可知，變阻器R2消耗的最大電功率
23. 圖示為燕湖中學使用的“風光互補——風能太陽能路燈”，每個路燈配備一小風力發電機和太陽能電板，得到的電能儲存于蓄電池“10V 100Ah”中，供路燈“10V 100W”使用。其中100Ah為蓄電池的容量，即蓄電池放電電流與放電總時間的乘積，當容量只剩下總?cè)萘康?0%時，蓄電池停止供電。
（1）一個充滿電的蓄電池可向一盞路燈持續供電_________h。學校共有100盞這樣的路燈，每天照明10h，所消耗的總電能可以使標有“800imp/（kW·h）”的電能表指示燈共閃爍_________次；
（2）已知太陽到地面的距離約為1.5×1011m，穿越大氣層后約有45%的太陽能到達地表，地球表面垂直于太陽光接收到的太陽能約為600W/m2；太陽能呈球而狀向四周輻射，已知半徑為R的球，其表面積約為12R2。根據以上信息，可知太陽輻射能量的功率約為_________W。

【答案】 ①. 9 ②. 8×104 ③. 3.6×1026
【解析】
【詳解】（1）[1]蓄電池儲存的電能
W=UIt=10V×100A×3600s=3.6×106J
能向一盞路燈持續供電的時間
[2]100盞路燈一天消耗的電能
W2=100×0.1kW×10h=100kW·h
電能表指示燈共閃爍的次數
n=800imp/（kW·h）×100kW·h=8×104次
（2）[3]太陽能呈球狀向四周輻射，已知半徑為R的球，其面積
S=12R2=12×（1.5×1011m）2=2.7×1023m2
太陽輻射能量的功率
24. 如圖，O為輕質杠桿的支點，左端掛一重物，杠桿在圖示位置平衡，請作出最小動力F1的示意圖和阻力的力臂l2．
（ ）
【答案】
【解析】
【詳解】由杠桿平衡條件可知，在阻力與阻力臂一定時，動力臂越大，動力越小，由圖示可知，最大動力臂是OA，最小作用力過A垂直于OA斜向下，重力是阻力，O為支點，點O到物體重力G的垂線段就是阻力的力臂，如圖所示：
25. 如圖所示，小磁針A靜止在通電螺線管正上方，請在圖中標出磁感線方向和小磁針的N極。

【答案】
【解析】
【詳解】電流從通電螺線管的左后側流入，右前側流出，根據安培定則可知，通電螺線管的左端為S極，右端為N極；在磁體外部，磁感線從磁體的N極出發，回到S極，因此在通電螺線管的正上方，磁感線方向向左；同名磁極互相排斥，異名磁極互相吸引，因此小磁針的左端是N極。如圖所示：

三、解答探究題（第26題10分，第27題8分，第28題7分，第29題6分，第30題8分，第31題6分，共45分）計算型問題解答時要有必要的文字說明、公式和運算過程，直接寫出結果的不能得分。
26. 如圖所示，重1200N、底面積為200cm2的物體靜止在水平地面上，當牽引車的拉力為500N時，可以通過滑輪組將物體勻速吊起，且在10s內牽引車的拉力做了600J的功。不計滑輪組的繩重和摩擦，求：
（1）動滑輪所受的重力以及物體勻速上升的速度；
（2）該滑輪組提升重物的機械效率；
（3）若牽引車的拉力為200N時，物體對地面的壓強。

【答案】（1）300N，0.04m/s；（2）80%；（3）4.5×104Pa
【解析】
【詳解】解：（1）由圖可知n=3，因為不計繩重和摩擦時，所以動滑輪的重力為
由W總=Fs可知，繩子自由端移動距離為
物體上升的高度為
物體勻速上升的速度為
（2）根據題意可知，拉力做的有用功為
W有=Gh=1200N×0.4m=480J
滑輪組的機械效率為
（3）因為不計繩重和摩擦時，所以物體受到的拉力為
由力的平衡條件可知，地面對物體的支持力為
F支=G-F拉=1200N-300N=900N
由力的作用是相互的可知，物體對地面的壓力為
F壓=F支=900N
物體對地面的壓強為
答：（1）動滑輪所受的重力為300N，物體勻速上升的速度為0.04m/s；
（2）該滑輪組提升重物的機械效率為80%；
（3）若牽引車的拉力為200N時，物體對地面的壓強為4.5×104Pa。
27. 如圖甲所示是家用電暖器，利用電熱給煤油加熱取暖。圖乙為其簡化的電路原理圖，已知電阻R1＜R2，銘牌見表。在電暖器跌倒時，跌倒開關S自動斷開，切斷電源，保證安全。電暖器有“高溫擋”、“中溫擋”和“低溫擋”三個擋位。
（1）當閉合開關S和______時，電暖器在低溫擋正常工作，此時的功率為______W、電流為______A；
（2）求R1的電阻；______
（3）如果電加熱器的加熱效率為75%，使用中溫擋時，煤油升溫5℃需要多長時間？煤油的比熱容為2.1×103J/（kg?℃）。______
【答案】 ①. S2 ②. 550 ③. 2.5 ④. 48.4Ω ⑤. 280s
【解析】
【詳解】（1）[1]由圖乙可知，當開關S、S1閉合時，只有R1工作，當開關S、S2閉合時，只有R2工作，當開關S、S1、S2都閉合時，R1、R2并聯。
[2]根據并聯電路的電阻特點可知，當開關S、S1、S2都閉合時，R1、R2并聯，電路中的總電阻最小，由可知，電路中的總功率最大，電暖器處于高溫擋；
由于R1＜R2，則當開關S、S2閉合時，只有R2工作，電路中的總電阻最大，總功率最小，電暖器處于低溫擋；
當開關S、S1閉合時，只有R1工作，電暖器處于中溫擋；
電暖器低溫擋時的功率為
P低溫＝P高溫﹣P中溫＝1550W﹣1000W＝550W
[3]由P＝UI可知，低溫擋時的電流為
（2）[4]由可知，R1的阻值為
（3）[5]煤油吸收熱量為
Q吸＝cmΔt＝2.1×103J/（kg?℃）×20kg×5℃＝2.1×105J
由可知，電暖器消耗的電能為
由可知，加熱需要的時間為
28. 小明利用電子秤、燒杯、水和一根細線測量一塊玉鐲的密度，他的操作過程及對應電子秤示數如圖甲、乙、丙所示。已知ρ水＝1.0×103kg/m3，取g＝10N/kg。
（1）該玉鐲的質量為_________g，丙圖中細線的拉力為_________N。
（2）求丙圖中玉鐲所受浮力的大小_________；
（3）求玉鐲的密度_________。

【答案】 ①. 70 ②. 0.45 ③. 0.25N ④. 2.8×103kg/m3
【解析】
【詳解】（1）[1][2]根據甲、乙兩圖可知該玉鐲的質量為
m=m乙-m甲=270g﹣200g=70g=0.07kg
根據乙圖可知燒杯、水和玉鐲的總重力為
G=m乙g=270×10-3kg ×10N/kg=2.7N
根據丙圖可知燒杯對電子秤的壓力為
F=G′=m丙g=225×10-3kg×10N/kg=2.25N
兩圖中細線的拉力為
F拉=G﹣F=2.7N﹣2.25N=0.45N
（2）[3]玉鐲所受重力為
G玉=mg=0.07kg×10N/kg=0.7N
玉鐲所受浮力為
F浮=G﹣F拉=0.7N﹣0.45N=0.25N
（3）[4]根據阿基米德原理可知玉鐲體積為
玉鐲的密度為
29. 為了用電壓表和電流表測電阻，同學們做了如下實驗：
（1）如圖甲是小明測電阻的電路圖，他進行了下列操作：

①閉合開關前，滑片P應置于滑動變阻器的最_________（右/左）端；
②按圖甲正確連接好電路，試觸時，發現電流表的指針偏轉角很小，移動滑片P時指針偏轉角仍較小，檢查后發現是電表連接出現問題，該問題可能是_________；
③問題解決后，某次實驗中電流表示數為0.24A時，電壓表示數如圖乙所示，則此時電壓U＝_________V、阻值R＝_________Ω。
（2）測溫手環里的測溫頭是一個高靈敏度的熱敏電阻。小華將三個廢舊手環中的測溫頭A、B、C拆下后分別接入圖丙所示電路（電源電壓不變），獲得了圖丁所示的電流﹣溫度圖像，由圖像可知：
①隨著溫度的升高，測溫頭C的電阻值_________（增大/不變/減?。?br>②靈敏度最高的測溫頭是_________（A/B/C）。
【答案】 ①. 右 ②. 電流表量程過大 ③. 2.4 ④. 10 ⑤. 減小 ⑥. A
【解析】
【詳解】（1）[1]①閉合開關前，滑動變阻器的滑片P應置于最右端，即阻值最大處，目的是保護電路。
[2]②正確連接好電路，“試觸”時，發現電流表的指針偏轉很小；移動滑動變阻器的滑片，發現指針偏轉仍然較小，產生該現象的原因可能是電流表量程選大了。
[3][4]③由圖乙知，電壓表選用小量程，分度值為0.1V，示數為2.4V，即被測電阻兩端的電壓為2.4V；由歐姆定律得，該電阻的阻值為
（2）[5][6]①由丁圖知，隨著溫度的升高，測溫頭C的電流變大，由歐姆定律知其電阻值減?。虎谟啥D知溫度變化相同時，測溫頭A的電流變化量最大，所以，靈敏度最高的測溫頭是A。
30. 興趣小組通過實驗觀察同一物質物態變化時溫度隨時間的變化特點。
（1）小明用如圖甲所示的裝置對冰加熱。根據實驗記錄，繪制了冰熔化時溫度隨時間變化的圖像如圖乙所示。由圖像可知：

①冰是_________（晶體/非晶體）；在時間t＝10min時，杯里的物質處于_________態；冰的熔化過程持續了_________min；
②假設實驗過程中燒杯內物質質量不變，且在相同時間內吸收的熱量相等，則圖中AB、CD段杯內物質吸收熱量之比為_________，冰與水的比熱容之比為_________。
（2）繼續加熱，當水溫為89℃時，每隔一分鐘記錄一次水的溫度，在時間t＝2min時溫度計的示數如圖丙所示，為_________℃。
（3）將記錄的數據在坐標系中描點如圖丁所示，請根據描點，在圖丁中繪制出水的溫度隨時間變化的關系圖線_________。
【答案】 ①. 晶體 ②. 固液共存 ③. 10 ④.
⑤.
⑥. 93 ⑦. 見解答圖
【解析】
【詳解】（1）[1][2][3]①冰是晶體；在時間t＝10min時，杯里的物質處于固液共存態；冰的熔化過程持續的時間為
t=15min﹣5min＝10min
[4][5]②由圖乙知，根據相同時間吸收的熱量相同，得，根據Q吸＝cm(t﹣t0)得
（2）[6]溫度計的分度值是1℃，此時是零上，液柱上表面對準了90℃上面第3個小格處，讀作93℃。
（3）[7]剔除誤差點，用平滑的曲線連接各點，水的溫度隨時間變化的關系圖線如下：

31. 小明做“探究凸透鏡成像規律”實驗：

（1）用平行光平行于凸透鏡的主光軸照射如圖甲所示，則此凸透鏡的焦距為_________cm；
（2）實驗中當蠟燭、凸透鏡、光屏的位置如圖乙所示時，光屏上出現清晰的倒立、_________（放大/縮?。┑膶嵪瘢蝗舯３滞哥R位置不變，將蠟燭移至35cm處，則需將光屏向右移動_________cm，就可再現清晰的像；此時若取走光屏，則_________（填字母）；
A．燭焰不能成像
B．燭焰仍能成像，但不能用眼睛直接觀察到
C．燭焰仍能成像，也能用眼睛直接觀察到
（3）在圖乙情形下，將一眼鏡緊貼在凸透鏡的前面，要將光屏向左移動，才能在光屏上再次得到清晰的像，此眼鏡對光有_________作用，應為_________（近/遠）視眼鏡。
【答案】 ①. 10.0 ②. 縮小 ③. 15 ④. C ⑤. 會聚 ⑥. 遠
【解析】
【詳解】（1）[1]平行于主光軸的光線經凸透鏡折射后，會聚在主光軸上一點，這點是凸透鏡的焦點，焦點到光心的距離是凸透鏡的焦距，所以凸透鏡的焦距是
f＝40.0cm﹣30.0cm＝10.0cm
（2）[2]實驗中當蠟燭、凸透鏡、光屏的位置如圖乙所示，此時物距
u＝50.0cm﹣20.0cm＝30.0cm＞2f
根據u＞2f時，成倒立、縮小的實像。
[3]若保持透鏡位置不變，將蠟燭移至35cm處，此時物距等于上次成像時的像距，根據在光的折射中，光路是可逆的可知，要在光屏上再現清晰的像，應使像距等于上次成像時的物距，即將光屏向右移動15cm。
[4]實像既可以成在光屏上，也能用眼睛直接觀察到，即取走光屏，燭焰仍能成像，也能用眼睛直接觀察到，故C符合題意。
故選C。
（3）[5][6]在圖乙情形下，將一眼鏡緊貼在凸透鏡的前面，要將光屏向左移動，才能在光屏上再次得到清晰的像，說明該眼鏡對光線具有會聚作用，使光線提前會聚成像，遠視眼鏡是凸透鏡，凸透鏡對光線具有會聚作用。額定電壓
220V
頻率
50Hz
額定功率
低溫擋
中溫擋1000W
高溫擋1550W
煤油質量
20kg
