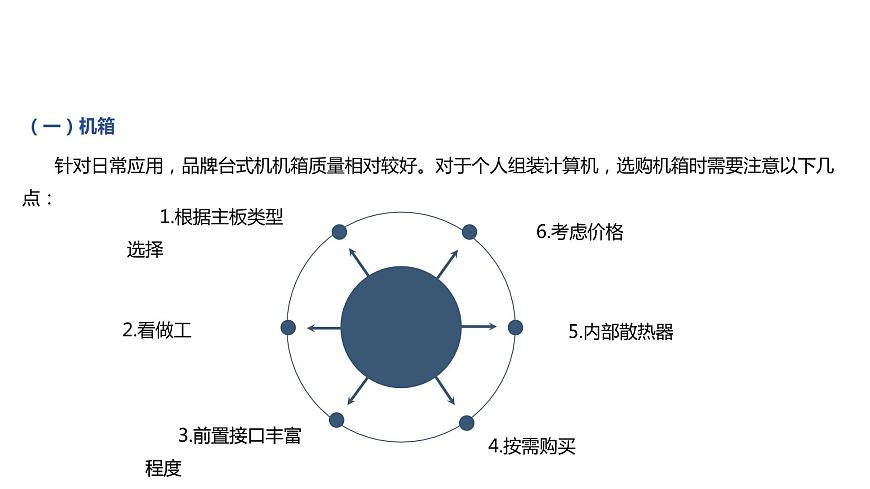

針對日常應用，品牌臺式機機箱質量相對較好。對于個人組裝計算機，選購機箱時需要注意以下幾點：

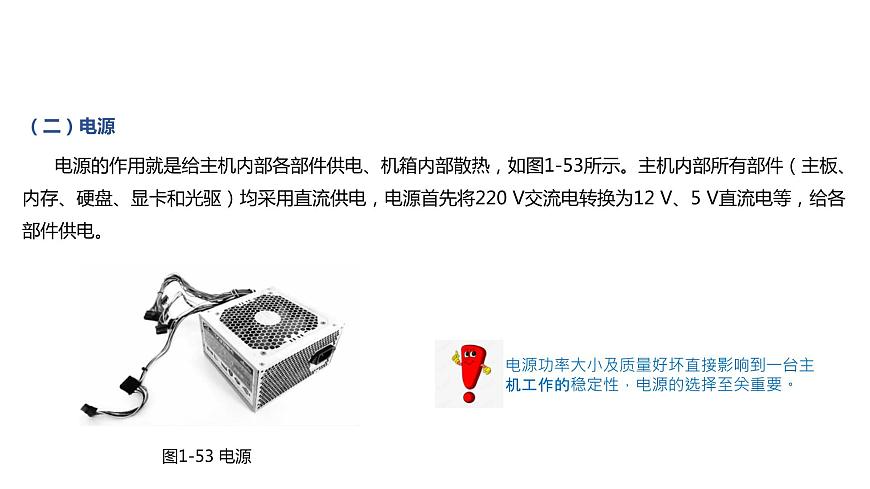

電源的作用就是給主機內部各部件供電、機箱內部散熱，如圖1-53所示。主機內部所有部件（主板、內存、硬盤、顯卡和光驅）均采用直流供電，電源首先將220 V交流電轉換為12 V、5 V直流電等，給各部件供電。

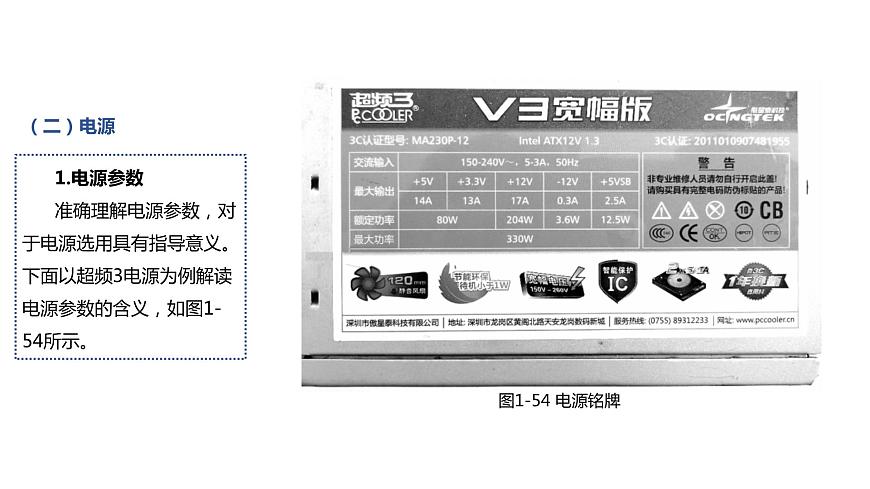

1.電源參數準確理解電源參數，對于電源選用具有指導意義。下面以超頻3電源為例解讀電源參數的含義，如圖1-54所示。

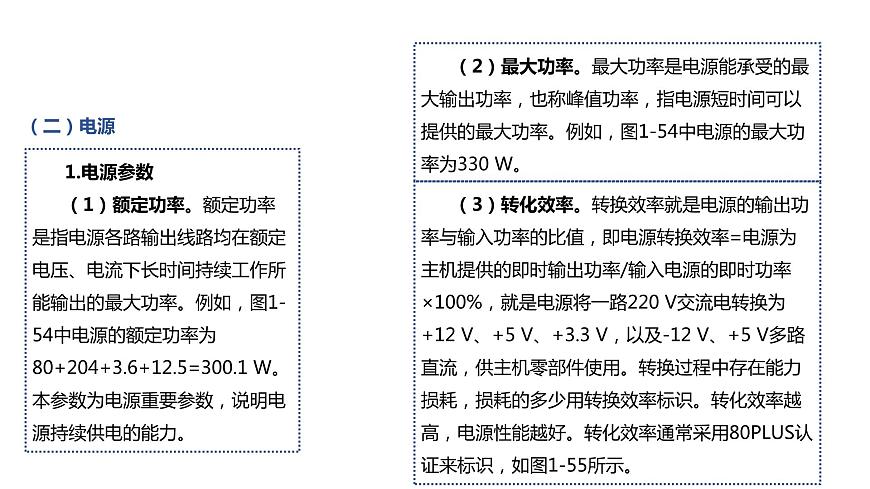

1.電源參數（1）額定功率。額定功率是指電源各路輸出線路均在額定電壓、電流下長時間持續工作所能輸出的最大功率。例如，圖1-54中電源的額定功率為80+204+3.6+12.5=300.1 W。本參數為電源重要參數，說明電源持續供電的能力。
（2）最大功率。最大功率是電源能承受的最大輸出功率，也稱峰值功率，指電源短時間可以提供的最大功率。例如，圖1-54中電源的最大功率為330 W。
（3）轉化效率。轉換效率就是電源的輸出功率與輸入功率的比值，即電源轉換效率=電源為主機提供的即時輸出功率/輸入電源的即時功率×100%，就是電源將一路220 V交流電轉換為+12 V、+5 V、+3.3 V，以及-12 V、+5 V多路直流，供主機零部件使用。轉換過程中存在能力損耗，損耗的多少用轉換效率標識。轉化效率越高，電源性能越好。轉化效率通常采用80PLUS認證來標識，如圖1-55所示。
圖1-55 80PLUS認證標識
1.電源參數（4）電源接口?，F(xiàn)在主流電源接口常見的有四種，如圖1-56所示。
1.電源參數（5）風扇直徑。風扇直徑常見的有8 cm和12 cm兩種。一般12 cm風扇為應用主流，具有轉速慢、噪聲小的特點，如圖1-57所示。
（6）電源規范。臺式計算機流行的ATX電源規范（AT Extend）是1995年Intel公司制定的主板及電源結構標準。先后經歷了ATX 1.1、ATX 2.0、ATX 2.01、ATX 2.02、ATX 2.03等階段，將來ATX 12 V將是發展趨勢。
（7）3C認證。3C認證（China Cmpulsry Certificatin）。生產的電源均要符合本國際標準。
圖1-57 電源風扇
（1）根據主機功率選用
（6）盡量選擇一線品牌
