高教版計算機組裝與維護（第2版）項目3 選購和安裝主板多媒體教學ppt課件

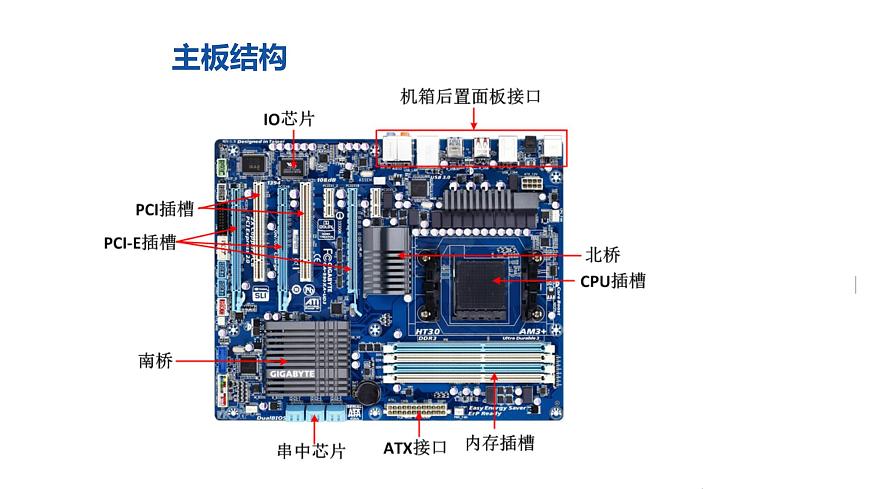

這是一份高教版計算機組裝與維護（第2版）項目3 選購和安裝主板多媒體教學ppt課件，共9頁。PPT課件主要包含了主板結構等內容，歡迎下載使用。

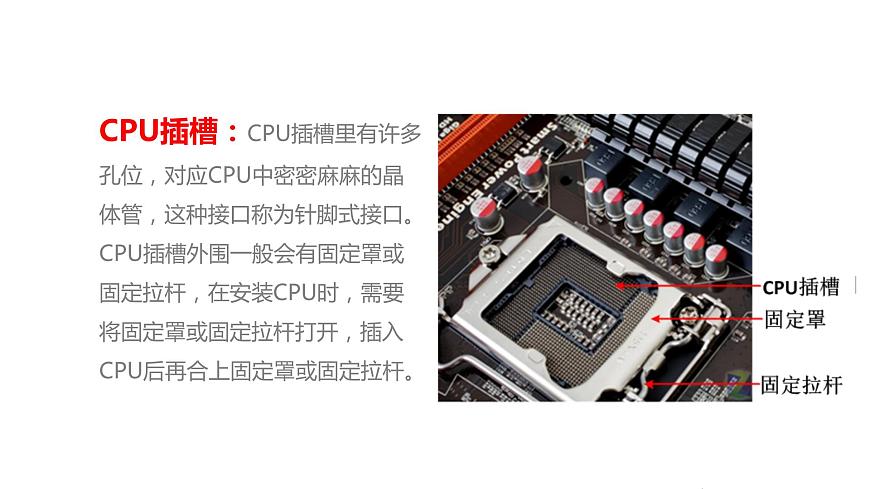

CPU插槽：CPU插槽里有許多孔位，對應CPU中密密麻麻的晶體管，這種接口稱為針腳式接口。CPU插槽外圍一般會有固定罩或固定拉桿，在安裝CPU時，需要將固定罩或固定拉桿打開，插入CPU后再合上固定罩或固定拉桿。

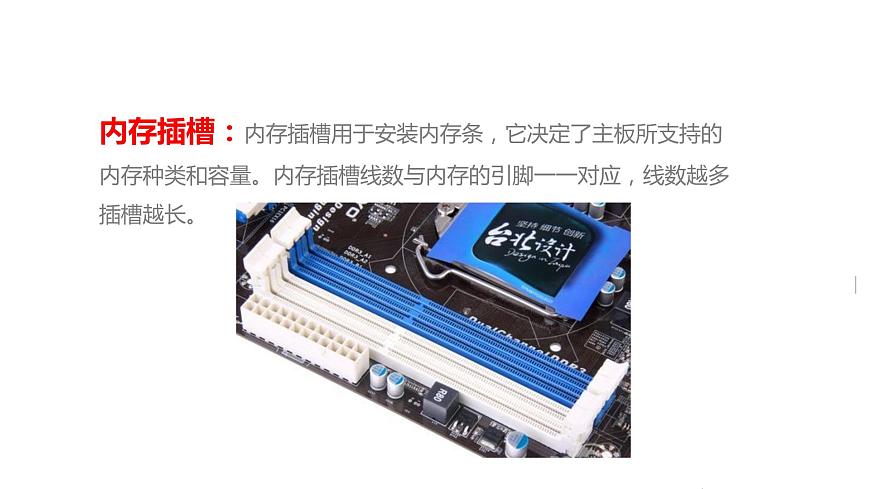

內存插槽：內存插槽用于安裝內存條，它決定了主板所支持的內存種類和容量。內存插槽線數與內存的引腳一一對應，線數越多插槽越長。
芯片組：芯片組由“北橋芯片”和“南橋芯片”兩塊芯片組成。芯片組決定著主板的外部頻率、內存種類和數量、各種總線和輸出模式等。
總線擴展插槽：總線是計算機與外部傳輸數據的通道，任何外部接口，如網卡、聲卡等都需要連接到總線上才能與主板進行通信。主板上的總線擴展插槽有PCI插槽和PCI-E插槽，目前，主流的總線擴展插槽為PCI-E插槽，它兼容PCI接口。
SATA接口：SATA接口用于連接SATA硬盤和SATA光驅等存儲設備。SATA是一種新型的接口，它采用串行的方式傳輸數據。SATA總線采用嵌入時鐘信號，它可以對傳輸?shù)闹噶钸M(jìn)行檢查，如果發現錯誤會自動進行矯正，從而提高數據傳輸?shù)目煽啃浴?br/>電源接口：目前，市場上的主板電源規格以ATX為主。ATX電源接口具備防插錯功能，插頭放反會插入不進去，另外， ATX電源在軟件的幫助下，可以實現軟件關機、鍵盤開機等功能。
