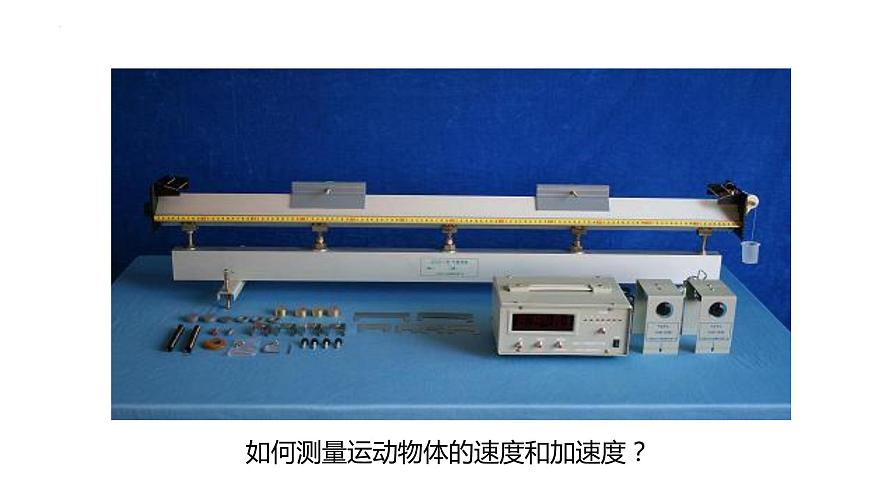

如何測量運動物體的速度和加速度？
收集與整理、分析與處理

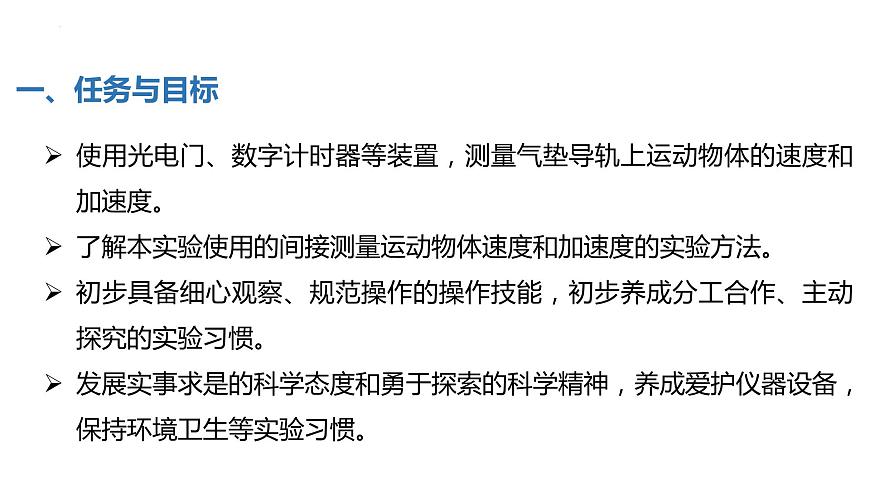

使用光電門、數字計時器等裝置，測量氣墊導軌上運動物體的速度和加速度。了解本實驗使用的間接測量運動物體速度和加速度的實驗方法。初步具備細心觀察、規范操作的操作技能，初步養成分工合作、主動探究的實驗習慣。發展實事求是的科學態度和勇于探索的科學精神，養成愛護儀器設備，保持環境衛生等實驗習慣。

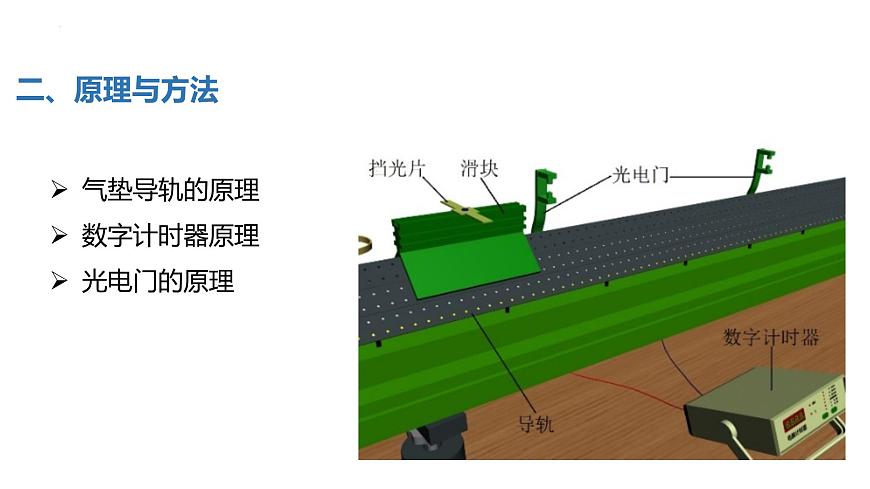

氣墊導軌的原理數字計時器原理光電門的原理

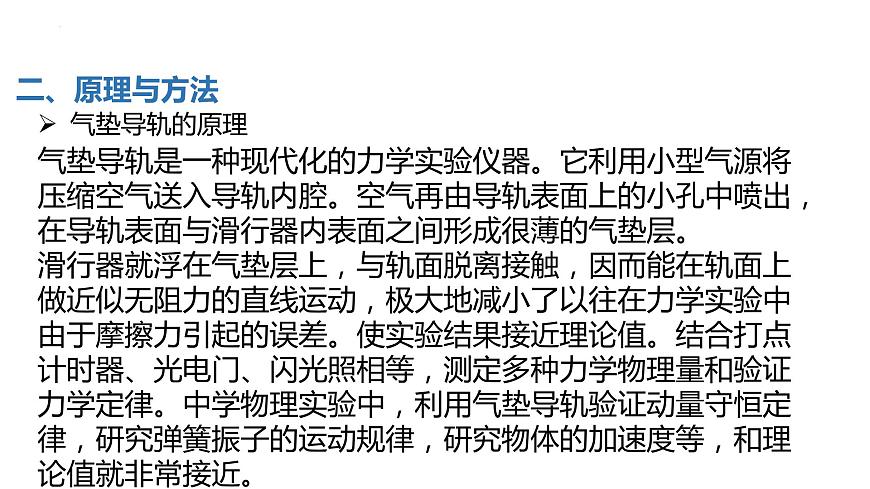

氣墊導軌是一種現代化的力學實驗儀器。它利用小型氣源將壓縮空氣送入導軌內腔?？諝庠儆蓪?dǎo)軌表面上的小孔中噴出，在導軌表面與滑行器內表面之間形成很薄的氣墊層。滑行器就浮在氣墊層上，與軌面脫離接觸，因而能在軌面上做近似無阻力的直線運動，極大地減小了以往在力學實驗中由于摩擦力引起的誤差。使實驗結果接近理論值。結合打點計時器、光電門、閃光照相等，測定多種力學物理量和驗證力學定律。中學物理實驗中，利用氣墊導軌驗證動量守恒定律，研究彈簧振子的運動規律，研究物體的加速度等，和理論值就非常接近。
“數字計時器和光電門一起組成計時裝置。它由發光器件(聚光燈泡或紅外發光二極管)和光敏器件(光敏 二極管或光敏三極管)組成。通常使光敏器件處于亮(被光照)狀態,在暗(光被遮)狀態時向數字計時器進出脈沖訊號,觸發數字 計時器計時或停計。
其工作原理是光照度改變使光敏電阻阻值的改變，而引起光敏電阻兩端電壓的改變。電壓變化信號通過傳感器傳到計數器上計數計時
三、收集與整理、分析與處理
實驗表1-9-1 滑塊的瞬時速度和加速度擋光片的寬度l = _______m，兩個光電門之間的距離s = _______m
通過本次實驗，能證明沿光滑斜面下滑物體的運動是勻加速直線運動嗎？如果想證明上面的結論，應該怎么做？
將本學習小組計算的加速度值與其他學習小組計算的數值相比較，討論物體沿斜面下滑的加速度的大小可能與 有關。
查閱氣墊導軌的《使用說明書》，與同學共同探討是否還有其他測量加速度的方法？上網搜集資料，了解使用超聲波傳感器等其他儀器測量運動物體的速度和加速度的方法?；仡櫛緦?shí)驗的全過程，寫出自己最大的收獲是什么？對本實驗中的哪些細節還有疑問？與同學討論，與老師交流。
