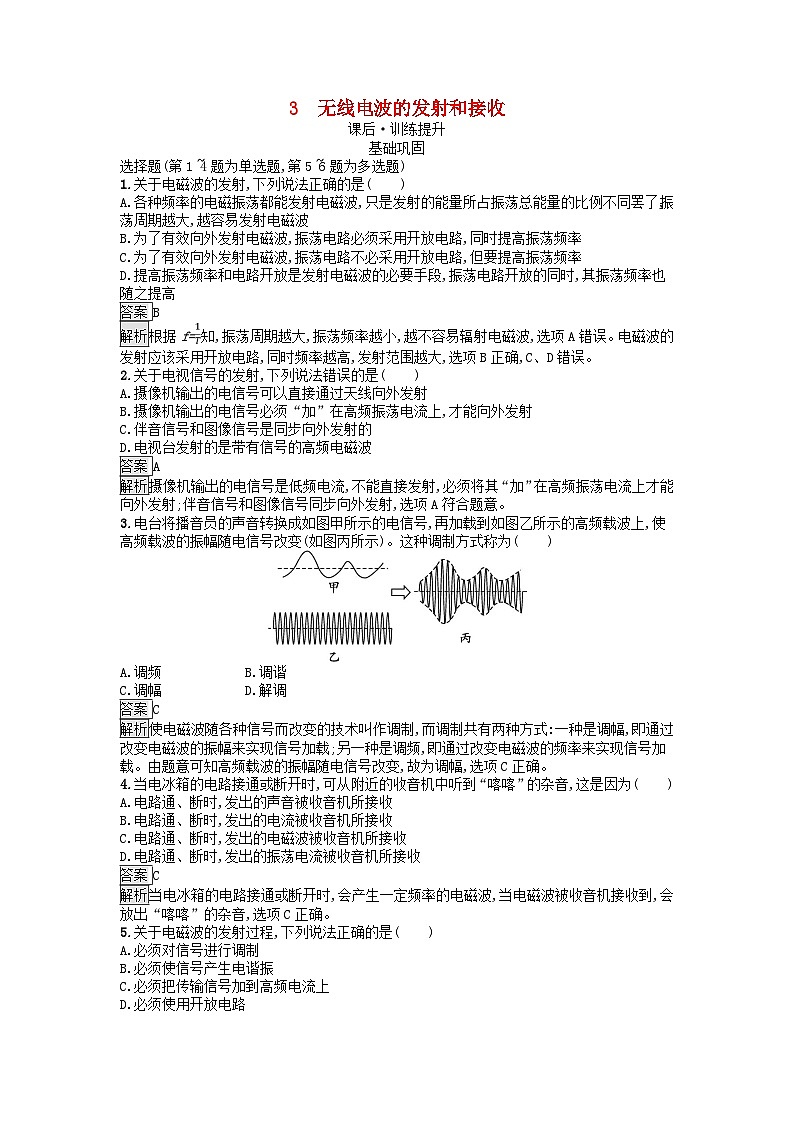

3　無線電波的發射和接收課后·訓練提升基礎鞏固選擇題(第1~4題為單選題,第5~6題為多選題)1.關于電磁波的發射,下列說法正確的是(　　)A.各種頻率的電磁振蕩都能發射電磁波,只是發射的能量所占振蕩總能量的比例不同罷了,振蕩周期越大,越容易發射電磁波B.為了有效向外發射電磁波,振蕩電路必須采用開放電路,同時提高振蕩頻率C.為了有效向外發射電磁波,振蕩電路不必采用開放電路,但要提高振蕩頻率D.提高振蕩頻率和電路開放是發射電磁波的必要手段,振蕩電路開放的同時,其振蕩頻率也隨之提高答案B解析根據f=知,振蕩周期越大,振蕩頻率越小,越不容易輻射電磁波,選項A錯誤。電磁波的發射應該采用開放電路,同時頻率越高,發射范圍越大,選項B正確,C、D錯誤。2.關于電視信號的發射,下列說法錯誤的是(　　)A.攝像機輸出的電信號可以直接通過天線向外發射B.攝像機輸出的電信號必須“加”在高頻振蕩電流上,才能向外發射C.伴音信號和圖像信號是同步向外發射的D.電視臺發射的是帶有信號的高頻電磁波答案A解析攝像機輸出的電信號是低頻電流,不能直接發射,必須將其“加”在高頻振蕩電流上才能向外發射;伴音信號和圖像信號同步向外發射,選項A符合題意。3.電臺將播音員的聲音轉換成如圖甲所示的電信號,再加載到如圖乙所示的高頻載波上,使高頻載波的振幅隨電信號改變(如圖丙所示)。這種調制方式稱為(　　)A.調頻 B.調諧C.調幅 D.解調答案C解析使電磁波隨各種信號而改變的技術叫作調制,而調制共有兩種方式:一種是調幅,即通過改變電磁波的振幅來實現信號加載;另一種是調頻,即通過改變電磁波的頻率來實現信號加載。由題意可知高頻載波的振幅隨電信號改變,故為調幅,選項C正確。4.當電冰箱的電路接通或斷開時,可從附近的收音機中聽到“喀喀”的雜音,這是因為(　　)A.電路通、斷時,發出的聲音被收音機所接收B.電路通、斷時,發出的電流被收音機所接收C.電路通、斷時,發出的電磁波被收音機所接收D.電路通、斷時,發出的振蕩電流被收音機所接收答案C解析當電冰箱的電路接通或斷開時,會產生一定頻率的電磁波,當電磁波被收音機接收到,會放出“喀喀”的雜音,選項C正確。5.關于電磁波的發射過程,下列說法正確的是(　　)A.必須對信號進行調制B.必須使信號產生電諧振C.必須把傳輸信號加到高頻電流上D.必須使用開放電路答案ACD解析電磁波的發射過程中,一定要對低頻輸入信號進行調制,把傳輸信號加到高頻電流上,選項A、C正確。為了有效地向外發射電磁波,必須使用開放電路,選項D正確。而產生電諧振是在接收過程,選項B錯誤。6.下圖為調幅振蕩電流圖像,此電流存在于電磁波發射和接收中的哪些階段(　　)A.經調制后 B.經調諧后C.經解調后 D.耳機中答案AB解析為了把信號傳遞出去,需要將信號“加”到高頻振蕩電流上,這就是調制。而題中圖像是將信號加上后使高頻振蕩電流的振幅隨信號變化,這叫調幅,是調制的一種。在接收電路中,經過調諧,回路中將出現調幅振蕩電流,經解調后,低頻信號從高頻電流中還原出來,而在耳機中只有低頻信號電流,選項A、B正確。能力提升選擇題(第1~4題為單選題,第5~6題為多選題)1.用一自感系數為L的線圈和一電容器構成一半導體的調諧電路,要使該調諧電路能接收到波長為λ的無線電波,則電容器的電容應為(已知無線電波在空氣中的速度為c)(　　)A. B.C. D.答案D解析由λ=可得波長為λ的無線電波的頻率f=,故調諧電路的頻率也為f,又f=,所以,得C=,故選項D正確。2.下圖為電視接收過程示意圖,其工作過程順序正確的是 (　　)A.解調——放大——調諧——顯示B.調諧——放大——解調——顯示C.調諧——解調——放大——顯示D.放大——調諧——解調——顯示答案C3.調節收音機的調諧電路時,可變電容器的動片從全部旋入到完全旋出仍接收不到某較高頻率的電臺信號,為接收到該電臺信號,則應(　　)A.加大電源電壓B.減小電源電壓C.增加諧振線圈的圈數D.減少諧振線圈的圈數答案D解析由f=知,C、L越小時,f越大。動片旋出,正對面積S減小,C減小,S調到最小,即C最小時,f還未達到所需高頻率,則必須減小L,即減少諧振線圈的圈數,選項C錯誤,D正確。頻率f與電源電壓無關,選項A、B錯誤。4.共享單車的車鎖內集成了嵌入式芯片、全球衛星導航系統模塊和SIM卡等,便于監控單車在路上的具體位置。用戶僅需用手機上的客戶端軟件(APP)掃描二維碼,即可自動開鎖,騎行時手機APP上能實時了解單車的位置;騎行結束關鎖后APP就顯示計時、計價、里程等信息。此外,單車能夠在騎行過程中為車內電池充電,滿足定位和自動開鎖等過程中的用電。根據以上信息,下列說法正確的是(　　)A.單車和手機之間是利用聲波傳遞信息的B.單車某個時刻的準確位置信息是借助通信衛星定位確定的C.單車是直接插電實現充電的D.由手機APP上的顯示信息,可求出騎行的平均速度答案B解析單車和手機之間是利用電磁波傳遞信息的,故選項A錯誤。單車某個時刻的準確位置信息是借助通信衛星定位確定的,故選項B正確。單車在運動過程中通過電磁感應將機械能轉化為電能從而實現充電,故選項C錯誤。手機APP上的顯示信息包括路程和時間,沒有說明具體的位移,故不可以求出騎行的平均速度,故選項D錯誤。5.用一平行板電容器和一個線圈組成LC振蕩電路,要減小電磁波的發射頻率,可采用的做法是(　　)A.增大電容器兩極板間的距離B.減小電容器兩極板間的距離C.減小電容器兩極板的正對面積D.增大電容器兩極板的正對面積答案BD解析由f=可知,要減小f,就必須增大平行板電容器的電容C或線圈的自感系數L;由C=可知,要增大C,就必須減小電容器兩極板間的距離、增大電容器兩極板的正對面積或在電容器兩極板間加入電介質,故選項B、D正確。6.圖甲為一個調諧接收電路,圖乙為電路中的電流隨時間變化的圖像,則(　　)甲乙A.i1是L1中的電流圖像B.i1是L2中的電流圖像C.i2是L2中的電流圖像D.i3是流過耳機的電流圖像答案ACD解析C1、L1振蕩電路通過電諧振會產生調幅電流,即i1,選項A正確,B錯誤。L2中由于電磁感應,產生的感應電動勢的圖像是同圖相似的,但是由于L2和二極管D串聯,所以L2中的電流圖像應是i2,選項C正確。通過D的電流,高頻成分由C2流過,所以i3是流過耳機的電流圖像,選項D正確。
